Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Централизованное отопление по графику, к сожалению, доступно не во всех домах. Домовладельцы в частном секторе вынуждены самостоятельно заботиться о том, чтобы зимой в их жилище было тепло, а горячая вода из крана текла вне зависимости от сезона. Многие решают проблему посредством установки газового котла. Однако эта процедура в частном доме не так проста и связана с рядом требований и правил. О них расскажем в материале.

Газовое оборудование и его виды

Газовый котёл – это уменьшенных размеров котельная, оборудование, которое вырабатывает тепловую энергию за счёт потребления природного газа. Используется для обогрева помещений, нагрева водопроводной воды для хозяйственных и бытовых нужд.

Читайте также:  Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Двухконтурный настенный газовый котёл

Двухконтурный настенный газовый котёл

Основные типы котлов собраны в таблице:

Основные типы котлов

По типу размещения

Настенные Крепятся к стальным рамам и вертикальным поверхностям, преимущественно, к стенам
Напольные Размещают на платформе или полу
Парапетные (не имеют дымохода) Монтируют на внешнюю стену дома

По функциональным возможностям

Одноконтурные Рассчитаны только на отопление
 Двухконтурные Могут обеспечивать и отопление, и нагрев

По использованию теплоты сгорания

Конвекционные Работают на низшей теплоте
Конденсационные Ориентированы на использование высшей теплоты

По типу розжига

Электронные Автоматический запуск
С пьезорозжигом Включаются кнопкой, в ручном режиме

По характеру тяги

С естественной тягой Забор воздуха происходит из этого же помещения
С принудительной тягой Воздух с помощью встроенного вентилятора забирается из атмосферы

При выборе газового оборудования ключевое требование – тепловая мощность. Она рассчитывается индивидуально для каждого домовладения.

Для умеренных широт делается это по формуле: площадь дома умножить на 100 Вт плюс 20% от полученной цифры для запаса. Если высота потолочного свода превышает 3 м, то мощность считается как кубатура, умноженная на среднее значение в 40 Вт.

В регионах с преимущественно низким температурным режимом площадь здания умножают на 120, а в жарких регионах – на 80. Повышающий коэффициент запаса при этом остаётся неизменным.

При использовании двухконтурного котла или тандема «котёл-бойлер» в запас добавляют 50%. Если в схеме подключена ещё и буферная ёмкость, то этот показатель удваивают (до 100%).

Лучшие варианты соответствия типа котла выбранному помещению собраны в таблице:

Тип прибора Оптимально подходящее помещение
Двухконтурный Кухня, где расположена газовая плита
Напольный Отдельное помещение – топочная
Настенный или парапетный Кухня
Маломощный (до 60 кВт) Кухня или помещение площадью минимум 27 м2
Высокомощный (до 150 кВт) Только отгороженное помещение с низким уровнем пожароопасности и качественной системой вентиляции
back to menu ↑

Нормативная документация

Читайте также:  Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Газовое оборудование

Газовое оборудование

Прежде чем принимать окончательное решение об установке довольно дорогостоящего оборудования, нужно внимательно изучить официальные документы. Это нормативы, которые регламентируют порядок использования газовых котлов населением.

Они имеют общее название «Строительные нормы и правила» (СНиП), содержат общие правила и конкретные чёткие требования для желающих обустроить домовые котельные.

Главные профильные СНиПы, где можно найти всю интересующую информацию, собраны в таблице:

Номер СНиПа Название Регламентируют
31-02-2001 Дома жилые одноквартирные Требования к характеристикам эксплуатации и безопасности
41-01-2003 Отопление, вентиляция и кондиционирование Установку и использование отопительных систем
21-01-97* Пожарная безопасность зданий и сооружений Правила противопожарной защиты помещений
42-01-2002 Газораспределительные системы Проектирование сетей газораспределения
back to menu ↑

Алгоритм действий

Читайте также:  Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

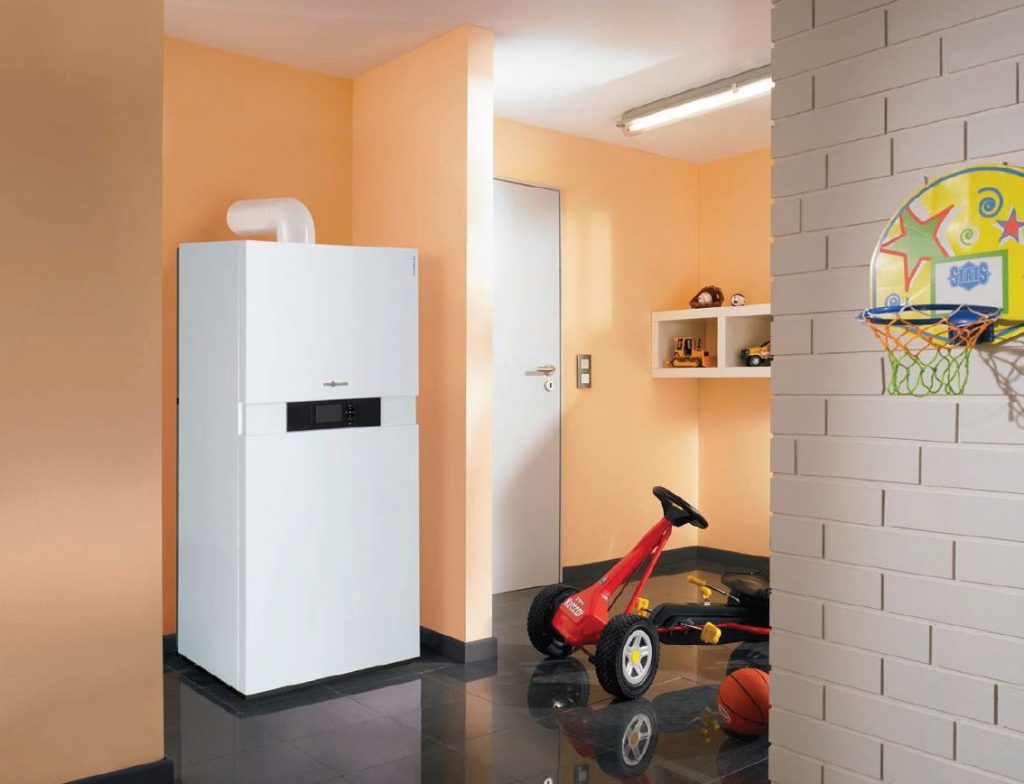

Установленный котёл

Установленный котёл

Для того чтобы установить газовое оборудование в частном домовладении, нужно последовательно выполнить следующие шаги:

  1. Выбрать подходящее по требованиям СНиПов помещение в доме

  2. Приобрести прибор, который отвечает техническим требованиям и потребностям домовладельца

  3. Подать заявление, оформленное по установленному образцу, вместе с пакетом документов в газоснабжающую организацию населённого пункта, к территории которого относится дом

  4. Получить одобрение и забрать готовые технические условия для присоединения к системе газоснабжения

  5. На основании полученных технических условий заказать проект подключения, который затем согласовать в соответствующей службе газопоставляющей компании

  6. Осуществить монтаж котельного прибора на месте, присоединить оборудование к системе отопления

  7. Обратиться в Горгаз и вызвать специалистов для пусконаладочных работ

  8. Заключить договор на поставку газа

Обычно разработку проекта и монтаж оборудование осуществляют сотрудники компании-поставщика природного газа. Как правило, это государственная структура. Однако не запрещается обратиться в частные организации. Отличие только в сроках и стоимости работ.

Необходимо обязательно выполнить по порядку каждый пункт, чтобы отопление в доме появилось. Правильно выполненные действия – залог быстрого согласования документов и пуска оборудования.
back to menu ↑

Требования к помещению

Согласно строительным нормам, газовую мини-котельную разрешено устанавливать в следующих типах помещений:

  • в кухне жилой квартиры или дома, если оборудование имеет мощность менее 60 кВт
  • в отдельно стоящих либо совмещённых с жилым зданием котельных
  • в специально оборудованных комнатах – топочных при условии соблюдения требований

Читайте также:  Утепление балкона изнутри: описание материалов, полная пошаговая инструкция как все сделать своими руками (40+ Фото Видео) +Отзывы

Газовое оборудование

Газовое оборудование

Разместить газовое оборудование будет разрешено в комнате, если она соответствует таким требованиям:

  1. Площадь – минимум 15 м3, высота от пола до потолка – 2,5 м и выше

  2. Наличие системы естественной вентиляции. За 1 час через вытяжной канал должен проходить объём воздуха равный трём объёмам топочной

  3. В помещении есть выход на открытый воздух – форточка или окно строго определённого размера. Рассчитать параметры стеклянных перегородок можно, умножив объём помещения на 0,03

  4. Ширина дверного полотна составляет минимум 800 мм

  5. Стены должны быть ровными, оштукатуренными и выполнены из несгораемого материала. Если газовое оборудование хозяин планирует установить в деревянном доме, то помещение изнутри придётся зашить жаропрочной обшивкой, которая защищена от воспламенения

  6. Наличие контура заземления и трубопровода холодного водоснабжения

Читайте также:  Какой пол на кухне лучше: обзор современных видов. Кафель, наливной пол, ламинат, паркет и другие материалы (100+ Фото & Видео) +Отзывы

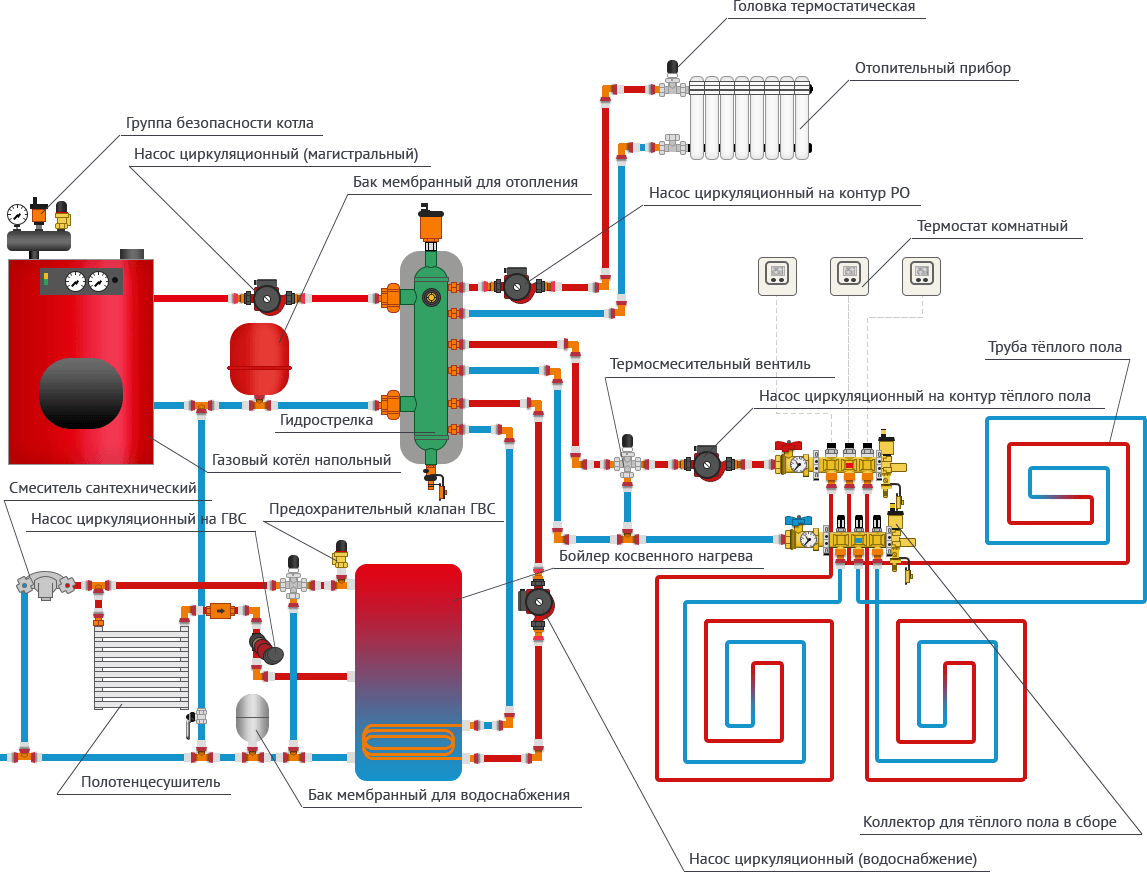

Схема котельной в частном доме

Схема котельной в частном доме

Необязательным, но желательным условием является монтаж в комнате газоанализатора и системы аварийного отключения в случае возможной утечки топлива. Для вентиляции можно сделать притоковый воздуховод, снабжённый решёткой, в двери помещения либо на смежной с другой комнатой стене.

Рассчитывая параметры важно учитывать величину приточного канала. Она равна объёму вытяжки с учётом указанного в техническом паспорте котла количества воздушной смеси на горение.

В частных домах под указанные требования подходит именно кухня, которая, как правило, заранее спроектирована по такому же типу, что и котельные.

back to menu ↑

Где установка запрещена

Читайте также:  Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Отопительный газовый прибор

Отопительный газовый прибор

По строительным нормам и правилам газовые приборы в частном доме, в том числе и котлы, запрещается устанавливать:

  • в санузлах и ванных комнатах
  • в коридорах
  • в помещениях без окон, с узким дверным проёмом
  • в общежитиях
  • на лоджии или балконе
  • в невентилируемых подвалах
  • в помещениях, стены которых выполнены из легко воспламеняющихся материалов

В случае использования в качестве топлива сжиженного углеводородного газа, запрещено устанавливать котёл в помещениях цокольного этажа.

Много споров и обсуждений строится вокруг возможности установки газоснабжающего оборудования в туалете частного дома. Это полностью исключено в случае монтажа котла с открытой системой сгорания.

Действующим в Российской Федерации СНиПом 31-02-2001 запрещено размещение газовых приборов любого типа в санузлах. Однако на региональном уровне могут быть приняты свои требования и нормы, которые могут быть мягче и лояльнее в этом вопросе.

Так, в некоторых субъектах РФ, если камера сгорания прибора закрыта, не сообщается с воздухом внутри помещения, то такой монтаж возможен. При этом забор кислорода для горения извне должен осуществляться только через герметичные трубы. Узнать о местных правилах можно, обратившись в муниципальную газовую службу или городскую лицензированную проектную организацию.

back to menu ↑

Технические условия

Читайте также:  Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы

Технические условия на установку и монтаж газового прибора

Технические условия на установку и монтаж газового прибора

Выбрав помещение и имея купленный прибор, домовладелец обращается в компанию, которая поставляет топливо, с заявлением. В заполненном от руки документе кроме личных данных заявитель указывает тип и марку газоснабжающего оборудования.

К заявлению физическое лицо прилагает необходимую документацию:

  • копию свидетельства о праве собственности на земельный участок, на котором расположено домовладение
  • ситуационный план территориального размещения участка земли в привязке к координатам и границам всего населённого пункта
  • если максимальная планируемая величина объёма расхода газа в час превышает 5 м3, то нужно приложить соответствующий расчёт с точными цифрами
  • доверенность на представление интересов владельца земли (если заявление подаёт законный представитель)

Обычно на оформление необходимой документации уходит 5–10 рабочих дней. Если по завершении этого срока в компании собственнику выдали технические условия на руки, то можно приступать к проектированию.

back to menu ↑

Разработка и согласование проекта

Читайте также:  Навес, пристроенный к дому: какие бывают виды, выбор материалов и советы по монтажу (95 Фото & Видео) +Отзывы

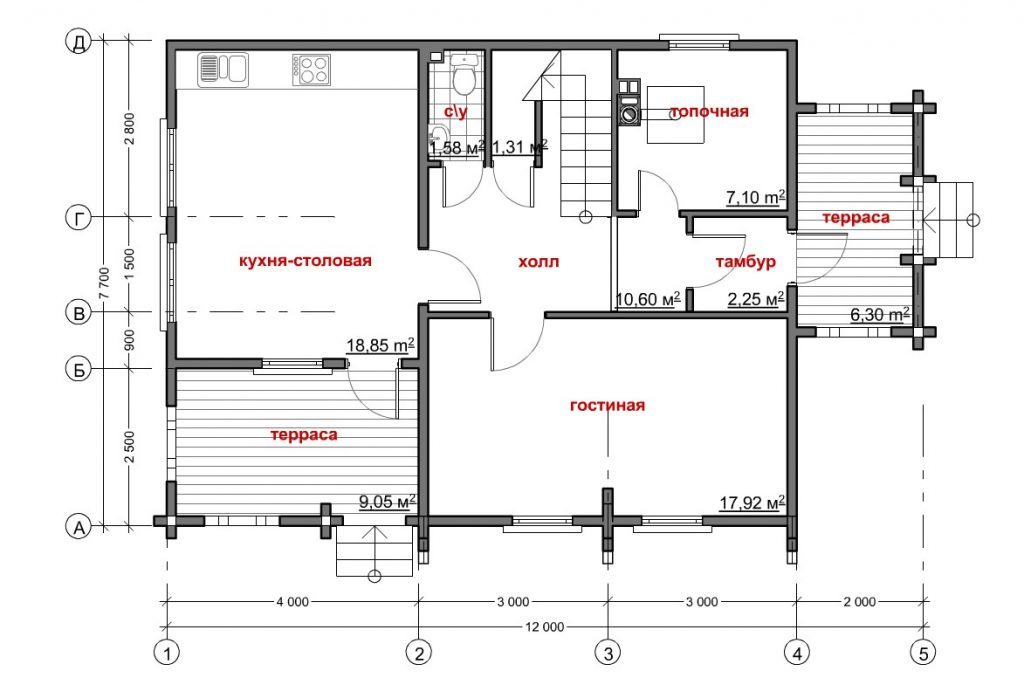

Актуальная схема здания

Актуальная схема здания

Следующим шагом становится заказ и изготовление проектной документации на монтаж газоснабжающего прибора в частном домовладении. Проект включает в себя схемы:

  • фактического расположения котла в доме
  • прокладки газовых коммуникаций по земельному участку с обязательным указанием точки входа в здание
  • подключения к муниципальным газовым коммуникациям

Готовый документ сдают на согласование в соответствующий отдел государственной организации, наделённой полномочиями по контролю в сфере топлива и энергетики (чаще всего это Горгаз). Процедура занимает от 10 дней до 2–3 месяцев, в зависимости от того, насколько сложный проект.

В обязательный пакет документов, которые требуют сотрудники Горгаза, входят:

  1. Технический паспорт купленного газового оборудования и инструкция по его эксплуатации

  2. Санитарно-гигиенический сертификат

  3. Сертификат соответствия техническим требованиям

  4. Экспертное заключение о соответствии оборудования правилам и нормам

При покупке газоснабжающего прибора следует проверить наличие всех указанных бумаг. Если их по каким-то причинам нет, нужно запросить копии у представителей завода-изготовителя котла.

У хозяина могут также потребовать планировку здания в актуализированном состоянии. Если её нет, то техник за дополнительную плату выедет на место и составит фактическую схему-чертёж. При этом газовщики учитывают и пожелания хозяев по предполагаемому месту монтажа котла.

Читайте также:  Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы

Схема котельной в частном доме

Схема котельной в частном доме

По результатам рассмотрения документов, может быть вынесен один из двух вердиктов:

  1. Проект согласован – он визируется в 3 экземплярах и заверяется печатью организации

  2. Проектная документация отклонена – заявителю возвращают все бумаги, приложив перечень ошибок, которые нужно исправить, чтобы получить положительное заключение

В случае благоприятного исхода рассмотрения документов на этом этапе можно заказывать прокладку внутренних и внешних коммуникаций.

Установка котла без разрешения будет опасной и незаконной. В случае обнаружения такой самовольной установки владелец дома будет привлечён к ответственности и заплатит внушительный денежный штраф.

back to menu ↑

Требования при монтаже прибора

Читайте также: Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео) +Отзывы

Смонтированное газовое оборудование

Смонтированное газовое оборудование

Выполнить монтажные работы по размещению прибора на подготовленный участок пола или стены, его подключение к вентиляции и вывод дымохода домовладелец может выполнить самостоятельно. Однако безопаснее всего доверить выполнение этих работ профессионалам из специализированных организаций.

Непосредственное крепление и монтаж напольного оборудования осуществляется с учётом таких правил:

  • минимальный отступ до противоположной стены – 1,25 м
  • свободное пространство с обеих сторон для технического обслуживания – по 0,7 м
  • просвет до стены – 5 см от задней стенки прибора

При установке на деревянный пол под прибор подкладывается несгораемый материал: кровельная сталь либо базальтовый картон. С 3 сторон подкладка выступает за габариты прибора на 10 см, спереди – на 70 см длиннее. Стены тоже обшивают плитами минерита, асбестовыми листами или листами оцинкованной стали толщиной более 1 мм.

Читайте также: Наливной пол: устройство, рекомендации и пошаговая инструкция как сделать своими руками (50 Фото & Видео) +Отзывы

Навесной газовый котёл

Навесной газовый котёл

Если котёл навесной, то минимальные отступы должны иметь следующие значения:

  • до потолка или нависающей конструкции – 45 см
  • до пола – 30 см
  • по бокам – 20 см
  • до противоположной стены или другой преграды – 1 м

Навесной прибор в помещении из дерева тоже изолируется от стен несгораемым материалом на 100 мм выступающим за габариты. Длина стальной или асбестовой прокладки должна быть снизу больше длины котла на 700 мм. Толщина изоляционного материала в идеале составляет 3 см и больше.

Самые простые условия выдвигаются при установке парапетного прибора. Ключевое требование заключается в том, чтобы в помещении были оконный и дверной проёмы больше 80 см. Этот котёл считается ещё и самым безопасным, потому что система вентиляции и дымоотвода заключена в одной трубе.

back to menu ↑

Требования при подключении к дымоходу

Читайте также: Фундамент: описание устройства, виды, полная пошаговая инструкция закладки своими руками (Фото & Видео) +Отзывы

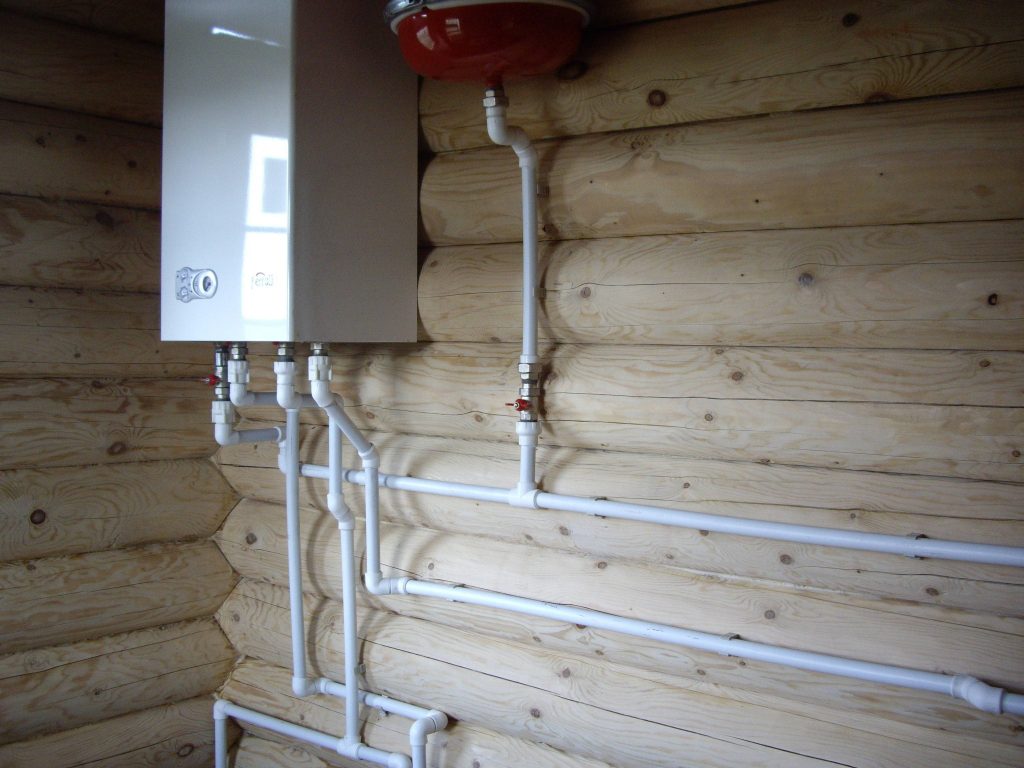

Подключенный прибор

Подключенный прибор

Приборы с открытой камерой сгорания подключают к вентиляционной системе с естественной тягой. Высота дымохода не должна превышать 5 м, если считать от горелки.

Запрещается, чтобы:

  1. Оголовок дымоходной трубы попадал в зону ветрового подпора

  2. Патрубок прибора был присоединён к вентиляционным каналам в стене, выполненным из кирпича

  3. Дымоход поворачивал под прямым углом больше 3 раз

  4. Длина врезающегося в вертикальную трубу горизонтального участка превышала 3 м

  5. Патрубок котла для отвода продуктов горения был по диаметру больше трубы

  6. В качестве дымоходного канала использовалась алюминиевая гофра (разрешены только керамика либо сталь)

  7. Отсутствовал ревизионный люк (его оборудуют на 30 см ниже места врезки в вертикальную трубу)

  8. Расстояние от деревянных поверхностей до неизолированного металлического дымохода было менее 50 см

  9. Швы не были обработаны термоустойчивым герметиком в местах соединения дымоходов

При обвязке котла рекомендуется соблюдать такие правила:

  • на входных отверстиях труб установить сетчатые фильтры
  • котёл, вмонтированный к стене, подключать посредством отсекающих кранов с накидными гайками
  • для напольного прибора дополнительно ставить циркулярный насос, группу безопасности и обязательно расширительный бак
  • в случае совместной работы с другими отопительными приборами требуется установка обратных клапанов
  • обратку или трубопровод обратного теплоносителя подключают к подпитке из сети водоснабжения
  • под мощные приборы с турбиной и вентилятором устанавливают защищённую от затопления розетку на 220 вольт и провод заземления для неё

back to menu ↑

Запуск

Монтаж котла

Монтаж котла

Перед первым запуском газовщики проверяют всю систему на герметичность, визуально нормальное состояние прибора и правильность подключения коммуникаций. Затем систему отопления заполняют водой. Специальный узел подпитки системы уже встроен в современные газовые приборы, так что дополнительных усилий процедура не потребует.

Останавливают наполнение при показателях 2 атмосферы на манометре. Затем выпускают скопившийся воздух из основных узлов, циркуляционного насоса и радиаторов. Как только воздух из системы перестал выходить, пошла вода, то оборудование готово к запуску на полной мощности.

back to menu ↑

Стоимость

Газовый настенный котёл

Газовый настенный котёл

Цена подключения частного дома к газоснабжению и установки котла зависит от прайса на услуги конкретных компаний в населённых пунктах. В качестве примера разберём стоимость всех работ, связанных с оборудованием котла в частном доме в Ярославле.

Характер работ Цена, руб.
Установка котла 5 000
Подключение котла к газу 2 000
Пуск газового оборудования 2 500
Монтаж газопровода внутри и под землёй от 1 500 за 1 м
Монтаж системы газоснабжения под ключ от 10 000

В Москве установка настенного газового котла отопления стоит 12 тыс. руб., напольного – 16 тыс. руб. При этом цены на сами приборы в зависимости от комплектации, типа розжига и размещения, количеству контуров, варьируются от 10 до 100 тысяч рублей.

Внимательно изучив СНиПы, обратившись в местные газовые службы и взвешенно подойдя к вопросу выбора прибора, подключить газовый котёл в частном доме довольно просто. Самое сложное в этом процессе – ожидание согласования документов, которое порой отбивает желание осуществлять любые технические преобразования.

Современный газовый котёл – оптимальное решение для отопления и подогрева воды в частном домовладении. В отличие от централизованного отопления, собственники могут сами регулировать температуру, время работы прибора, неплохо сэкономив на услугах ЖКХ.

О том, какие требования и правила предъявляются в вопросе получения разрешения, монтажа и запуска системы газового отопления, подробно рассказывается в видеосюжете:

Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

ВИДЕО: Требования к помещениям с газовым оборудованиям

Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Нюансы и важные советы по установке газового котла даны в видеоролике:

Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

ВИДЕО: Как выбрать газовый котёл. Основные конструктивные данные

Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

8.5 Total Score
Установка газового котла

Для нас очень важна обратная связь с нашими читателями. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации
9.5
Доступность применения
7
Раскрытие темы
8.5
Достоверность информации
9
Добавить свой отзыв

Энни Купер

Все в природе наполнено Дао, и не нужны уговоры, дабы проникнуться его благом. Всякая вещь не обладает превосходством над другими и, пребывая в безмятежности, достигает гармонии. – Хуайнань Цзы

Оставить комментарий

avatar
  Подписаться
Уведомление о
КРОТ.net - Ежедневный журнал о Даче, Растениях, Загородной жизни
