Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Напольное отопление используется в качестве основного или дополнительного источника тепла в квартире или доме. Если предполагается активная эксплуатация системы, предпочтение стоит отдать водяному контуру – это самый экономичный  и безопасный для здоровья вариант, поскольку не требует подключения к электросети и не создает электромагнитное излучение. Водяной пол можно смонтировать своими руками, чтобы снизить затраты на обустройство отопительной системы частного дома.

Водяное напольное отопление в квартире

Читайте также:  Наливной пол: устройство, рекомендации и пошаговая инструкция как сделать своими руками (50 Фото & Видео) +Отзывы

Напольное отопление – комфорт в доме

Напольное отопление – комфорт в доме

В большинстве случаев местное законодательство запрещает укладку напольного обогревательного контура с подключением к системе ГВС или центрального отопления.

Это связано с тем, что у горячей воды или теплоносителя при прохождении через контур понижается температура, что будет доставлять дискомфорт соседям. Кроме того, снижается давление в системе.

В тех регионах, где нет запрета на монтаж гидравлического напольного контура в многоквартирных домах, проект требуется предоставлять на экспертизу – специалисты выдают разрешение только убедившись, что работа центральной системы отопления или ГВС не пострадают.

Читайте также:  [Инструкция] Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы

Техническое решение для квартиры

Техническое решение для квартиры

Технически обустройство водяного напольного отопления возможно с обязательной установкой насосно-смесительного узла, который позволит сохранять давление в системе. Могут быть ограничения на материал изготовления труб – пропиленовые и металлопластиковые нельзя устанавливать, если в системе отопления многоквартирного дома задействован струйный насос (элеватор).

Основание и финишное покрытие теплого пола

Читайте также:  Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

Керамическая плитка

Покрытие теплого пола керамической плиткой

Водяной контур можно укладывать на бетонное или деревянное основание. В первом случае трубы вмуровываются в цементно-песчаную стяжку, которая способствует равномерному прогреву всей площади пола. Если основание деревянное, требуется использовать фольгу или алюминиевые пластины для рассеивания теплового излучения от труб.

Проектируя теплый пол, следует сразу определиться с типом финишного покрытия.

Это может быть:

  • керамическая или керамогранитная плитка
  • паркетная доска
  • ламинат
  • линолеум
  • плитка ПВХ

Кафель и керамогранит – идеальный вариант, поскольку нагрев никак не сказывается на долговечности и технических характеристиках материала. Теплые плиточные полы уместны практически  в любом помещении.

При выборе паркетной доски или ламината необходимо убедиться, что материал имеет маркировку о пригодности для обустройства теплых полов. В противном случае высок риск, что покрытие со временем рассохнется и покоробится.

Плитка ПВХ, линолеум при температуре свыше 30°С могут выделять вредные вещества – такие варианты покрытия пригодны для помещений, где предусмотрен умеренный нагрев.

Использование ковролина в комплексе с водяным полом не имеет смысла – материал блокирует тепло и при нагреве выделяет вредные вещества.

Расчет длины и сечения трубы

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

График зависимости

График зависимости

Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами  (к примеру, Audytor CO от Sankom).

При расчетах важно учитывать следующие факторы:

  • контур монтируют с отступом в 20 см от стен
  • в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
  • максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
  • в больших помещениях монтируют два или более контуров
  • разница между длиной контуров не должна превышать 15 м
  • шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)

Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока.

График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.

Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.

Выбор материала труб

Читайте также:  Вытяжки для кухни с отводом в вентиляцию: делаем выбор по нескольким факторам (60+ Фото & Видео) +Отзывы

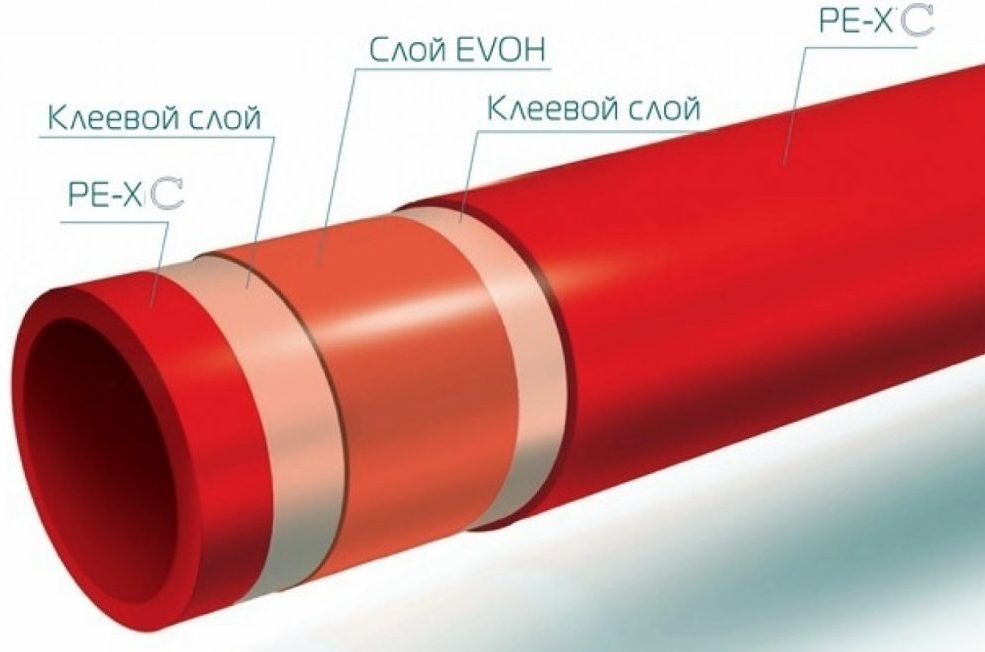

Труба из сшитого полиэтилена

Труба из сшитого полиэтилена

Для укладки контура водяного напольного отопления рекомендуется использовать трубы из следующих материалов:

  • металлопластик – трубы хорошо держат изгиб, устойчивы к тепловой деформации, доступны по цене, просты в монтаже, за счет алюминиевого армирующего слоя характеризуются высокой теплоотдачей
  • сшитый полиэтилен (PEX-EVOH-PEX) – трубы сложнее в укладке, так как плохо держат изгиб, но не лопаются при перемерзании теплоносителя
  • медь – трубы прочны и долговечны, эффективно отдают тепло, но требуют защиты от воздействия щелочи при монтаже под стяжку и отличаются высокой ценой

Выбор схемы укладки контура

Читайте также:  Газовый баллон на даче — для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Схемы укладки контура

Схемы укладки контура

Максимально допустимая температура теплоносителя в системе напольного отопления составляет 55°С.  Считается оптимальным, если перепад температуры жидкости на входе и выходе контура  составляет 5-10°С.  При выборе схемы укладки контура следует учитывать, что одни варианты позволяют равномерно прогреть всю площадь пола, а другие в первую очередь обеспечивают нагрев  самых холодных зон.

Наибольшей популярностью пользуются следующие варианты укладки контура:

  1. Змейка одинарная. Труба укладывается петлями в один заход, в результате чего пол прогревается неравномерно. Рекомендуется часть трубопровода, в которую поступает нагретый теплоноситель, уложить вдоль внешней стены (двух или трех внешних стен), где теплопотери максимальны
  2. Змейка двойная. В данной схеме чередуются петли с нагретым и остывшим теплоносителем, что способствует равномерному прогреву помещения
  3. Улитка (спираль). Также вариант для равномерного прогрева всей поверхности пола. Спираль укладывается от краев к центру, а затем в обратном порядке. При укладке улитки можно огибать места, где не требуется обогрев
  4. Комбинированный вариант. Можно сочетать оба варианта укладки, разделив помещение на зоны с разными требованиями к обогреву – к примеру, в центральной части помещения использовать спиральную схему, а у выхода – змейку

Прежде чем приобретать трубы, необходимо нарисовать масштабную схему с раскладкой, рассчитав шаг расположения витков и вычислив длину трубопровода. Контур теплого пола не должен иметь стыков, труба укладывается цельной, чтобы исключить риск протечек.

Обустройство коллекторного узла, подключение к котлу

Читайте также:  Водяной насос для частного дома или дачи: виды, принцип действия и критерии выбора (Фото & Видео) +Отзывы

Коллекторный узел

Коллекторный узел

За нагрев теплоносителя отвечает отопительный котел. Его мощность должна равняться суммарной мощности всех напольных отопительных контуров (и радиаторов отопления, если они предусмотрены) плюс 15-20% от полученного результата.

В доме следует запроектировать установку коллекторных шкафов, внутри которых размещено оборудование для подключения отопительных контуров:

  • 2 коллекторные гребенки (подающая и обратная)
  • клапаны запорные/регулировочные
  • циркуляционный насос
  • воздухоотводчик
  • расходомер
  • манометры

Количество отводов коллекторных гребенок должно соответствовать количеству подключаемых контуров, поэтому  распределительный узел монтируется после разработки проекта напольного отопления. Гребенки подключают к подающему и обратному трубопроводу, подсоединенным к котлу.

Принцип работы

Читайте также:  Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы

Функционирование распределительного узла

Функционирование распределительного узла

Нагретый теплоноситель поступает в напольный контур, отдает тепло и по обратному трубопроводу возвращается в котел, где снова нагревается. За постоянное движение жидкости отвечает циркуляционный насос. Когда воздух в помещении прогревается до заданных значений, срабатывает установленный в нем термодатчик, и клапан перекрывает поступление нагретого теплоносителя в соответствующий контур.  В более простом варианте регулировка нагрева теплого пола выполняется вручную.

Не стоит экономить, устанавливая коллектор с запорными клапанами вместо регулировочных – монтаж более дорогого оборудования окупится за счет экономии энергоносителя и позволит в автоматическом режиме поддерживать благоприятный микроклимат в доме.

Пирог теплого пола

Читайте также:  Фильтруем воду на даче: выбор эффективного оборудования, проточные, магистральные и другие фильтры (Фото & Видео) +Отзывы

Пирог тёплого пола

Пирог тёплого пола

Состав многослойной конструкции зависит от типа основания пола. Обычно это бетонная плита или деревянное перекрытие, но основанием пола может служить и грунт.

В состав пирога на бетонном основании входит:

  • гидроизоляция
  • демпферная лента по периметру помещения и вокруг всех конструкций
  • плитный утеплитель
  • фольгированный материал, отражающий тепло (может отсутствовать)
  • армирующая сетка для крепления труб (может отсутствовать)
  • отопительный контур
  • стяжка
  • чистовое покрытие

Если основанием служит грунт, то требуется уложить и тщательно утрамбовать:

  • слой насыпного грунта 15 см
  • слой щебня 10 см
  • слой песка 5 см

Затем заливается черновая стяжка, после чего можно монтировать теплый пол по той же схеме, что и в случае с бетонным основанием.

Деревянное основание

Читайте также:  Инфракрасный потолочный обогреватель с терморегулятором — современные технологии в вашем доме (Цены) +Отзывы

пирог теплого пола на деревянном основании

Пирог теплого пола на деревянном основании

Бетонную стяжку на пол с деревянным основанием укладывать не рекомендуется из-за критичных  нагрузок на конструкции. Использование металлических рассеивающих пластин с каналами (или их кустарная замена плотной фольгой, уложенной поверх направляющих реек) позволяет сделать пирог максимально легким.

Его состав включает:

  • пароизоляцию по лагам
  • плитный или рулонный утеплитель между лаг
  • гидроизоляцию
  • реечное основание
  • рассеивающие пластины с каналами
  • водяной контур
  • слой пароизоляции
  • финишное покрытие из паркетной доски или ламината либо настил из фанеры, ДСП или иного листового материала под укладку финишного покрытия

Выбор материалов и метода фиксации труб

Читайте также:  Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

Фиксирующие клипсы для теплого пола

Фиксирующие клипсы для теплого пола

Трубу водяного контура необходимо закрепить с таким расчетом, чтобы петли не разгибались, сохранялось требуемое расстояние между витками, и при этом крепление не мешало тепловому расширению материала. Тип фиксирующих элементов напрямую зависит от выбранной технологии монтажа и вида утеплителя.

Фиксатор Основание Принцип монтажа
хомут из полиамида армирующая сетка поверх теплоизолятора хомут затягивается вручную, расход 2 шт. на метр трубы
стальная крепежная проволока армирующая сетка поверх теплоизолятора концы крепежной проволоки имеют ушки для быстрой скрутки при помощи крючка, расход 2 шт. на метр
пластиковые U-образные фиксаторы полимерный теплоизолятор с ровной поверхностью ножки элемента надежно фиксируются в утеплителе, для монтажа используется специальный степлер, расход 2 шт. на метр
фиксирующий трак полимерный теплоизолятор с ровной поверхностью планки из ПВХ с U-образными гнездами крепятся к утеплителю и позволяют укладывать трубы по выбранной схеме
теплоизоляционные маты с рельефной поверхностью выступы на плитном полимерном утеплителе дают возможность укладывать трубы без дополнительных фиксаторов
металлические рассеивающие пластины с каналами (для деревянного пола) труба укладывается в каналы на прямых участках контура без дополнительных креплений

Технология монтажа напольного отопления на бетонное основание

Монтаж отопительного контура выполняют после обустройства коллекторного узла. Пошаговая инструкция поможет правильно выполнить весь комплекс работ.

1

Подготовка основания

Поверхность бетонной плиты или стяжки требуется очистить от мусора и пыли, желательно использовать строительный пылесос. Затем заделывают раствором швы и трещины, впадины, удаляют торчащие неровности. Допустимый перепад высот составляет 5 мм, в противном случае требуется стяжка с применением самовыравнивающейся смеси.

Читайте также:  Как пробурить скважину на воду своими руками? Описание, обустройство (Фото & Видео)

Очистка основания пылесосом

Очистка основания пылесосом

2

Гидроизоляция

Гидроизоляцию можно укладывать под утеплитель или поверх него. Во втором случае придется использовать арматурную сетку для крепления трубопровода, чтобы не нарушить герметичность гидроизоляционного покрытия.

Если гидроизоляция укладывается на бетонное основание, полотнища должны заходить на стены на 15-20 см (излишки потом будут срезаны). При стыковке полотнищ между собой их укладывают с нахлестом в 10-15 см, стыки с обеих сторон проклеивают скотчем. В качестве гидроизоляции можно использовать плотную полиэтиленовую пленку.

Читайте также:  Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования. Самые интересные идеи

Гидроизоляция из полиэтиленовой пленки

Гидроизоляция из полиэтиленовой пленки

3

Демпферная лента

При нагреве бетонная стяжка расширяется, и чтобы предупредить растрескивание и деформацию монолитной плиты по периметру помещения и вокруг всех конструкций (колонны, трубы и т.д.) монтируют демпферную ленту.  Она также нужна на стыках стяжек помещений по двум сторонам дверного проема или участков пола с отдельными греющими контурами в большом помещении.

Специальная самоклеющаяся демпферная лента из пористого полимерного материала выпускается шириной 10-15 см и толщиной около 8 мм. Вместо нее можно использовать полосы подходящего по толщине пенополиуретанового теплоизолятора. Самодельную ленту приклеивают к стене или фиксируют саморезами.

Самоклеющаяся демпферная лента

Самоклеющаяся демпферная лента

4

Теплоизолятор

Термоизоляция в системе напольного отопления не дает тепловой энергии уходить вниз и нагревать перекрытия. В качестве теплоизолятора можно использовать любой утеплитель из вспененного полимера. При этом:

  • пенополистирол позволяет крепить трубы при помощи траков или U-образных клипс, утеплитель может иметь фольгированный внешний слой (отражает тепло вверх и способствует равномерному прогреву стяжки) с разметкой для укладки труб
  • фольгированный пенофол (вспененный полиэтилен) имеет небольшую толщину, но для фиксации труб требуется укладка армирующей сетки
  • пенополиуретановые маты с выступами упрощают монтаж, но их поверхность не имеет отражающего слоя

Рекомендуемая толщина плитного утеплителя плотностью не менее 35-40 кг/м3 составляет 20-25 см для перекрытий верхних этажей и 50-100 мм для первого этажа. Плиты укладываются по принципу кирпичной кладки, со сдвигом на половину ширины. Это придает жесткость настилу. Рулонный пенофол, маты с фольгированным покрытием монтируются встык, места соединения проклеивают алюминиевым скотчем.

Алюминий разрушается при контакте с щелочной средой, в том числе цементным молочком. Фольгированный рулонный материал для отражающего слоя, алюминиевый скотч должны иметь внешнее полиэтиленовое покрытие.

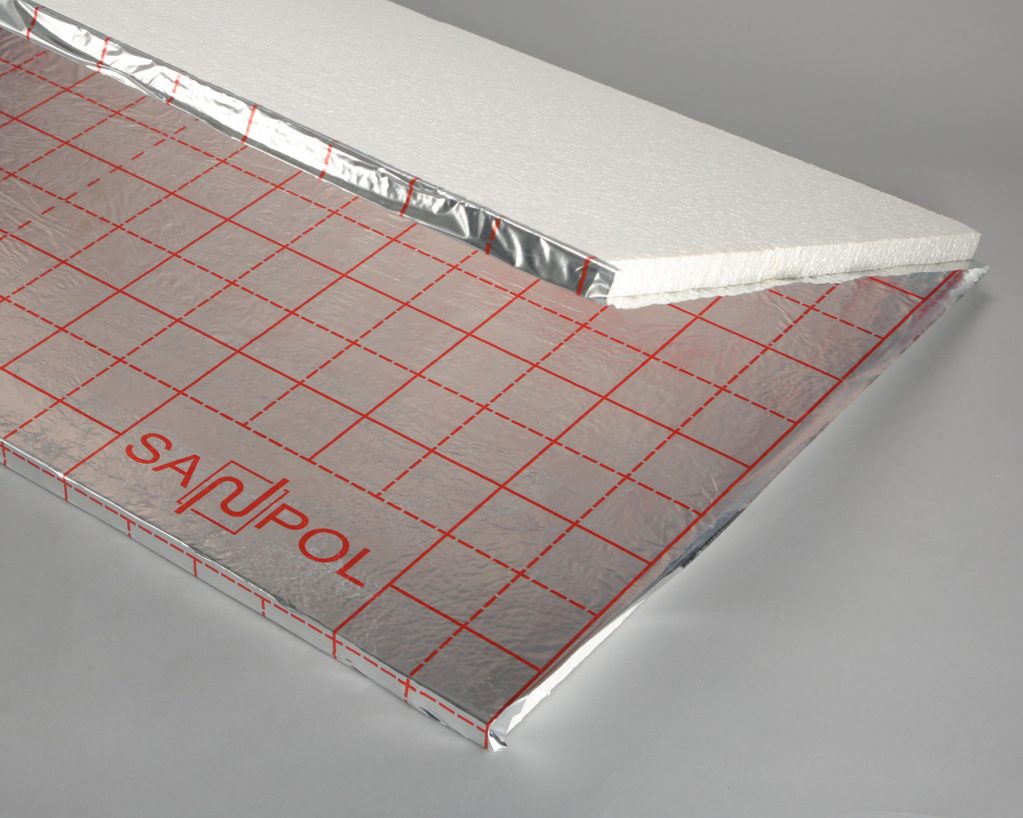

Теплоизоляционный материал с фольгированным покрытием и разметкой

Теплоизоляционный материал с фольгированным покрытием и разметкой

5

Монтаж контура

Трудоемкость монтажа зависит от выбранного варианта фиксации контура. Самый простой (и самый дорогостоящий) вариант – укладка трубы между фигурными выступами теплоизолятора. Если планируется использовать клипсы или траки, используется теплоизолятор с нанесенной разметкой – это поможет соблюдать зазоры между витками. Крепление к армирующей сетке самое трудоемкое, но этот классический способ остается популярным, он идеально подходит для монтажа упругих труб из сшитого полиэтилена,  которые плохо держат изгиб.

Чтобы избежать повреждения труб при эксплуатации, нельзя:

  • перетягивать хомуты или проволочные скрутки – важно оставить место для температурного расширения
  • гнуть трубы в узкие петли, укладывать контур со следами заломов – труба под давлением может лопнуть
  • стыковать трубы контура при помощи муфт, сварки

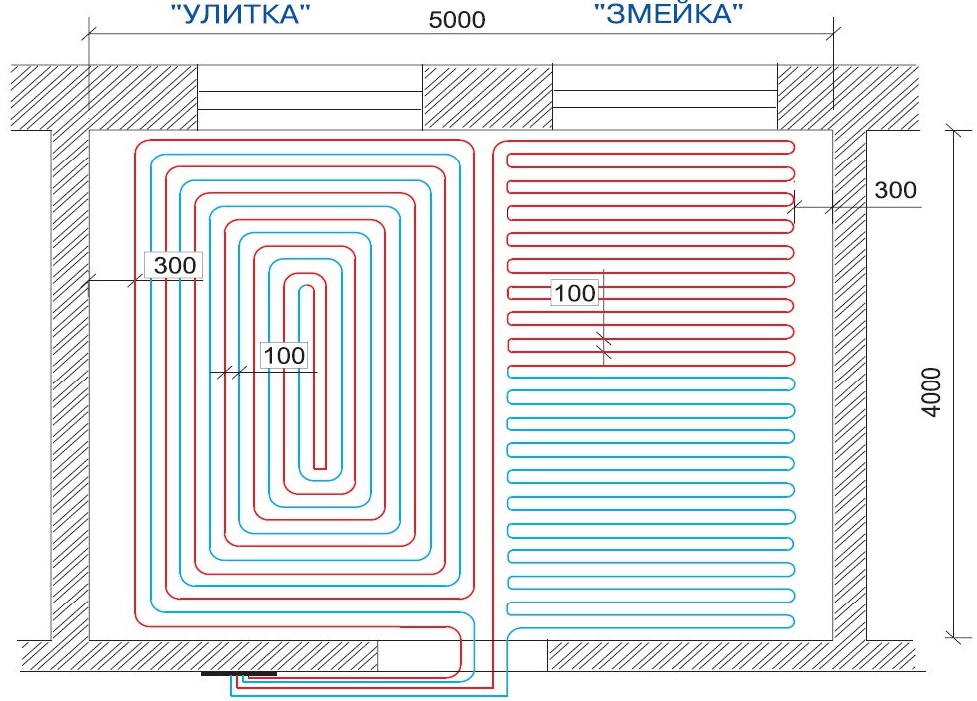

Монтаж водяного пола

Схема монтажа водяного пола

6

Подключение и опрессовка

Укладывать контур начинают с подключения одного конца к коллектору, и заканчивают подсоединением второго конца ко второй гребенке коллекторного узла. Для подсоединения труб к коллектору используют зажимные фитинги «евроконус».

Закончив монтаж всех контуров, необходимо испытать систему под давлением. Проверку герметичности проводят при помощи компрессора на 6 бар и более. Необходимо создать в системе напольного отопления давление 4 бар и оставить его до окончания всех работ по обустройству теплого пола.

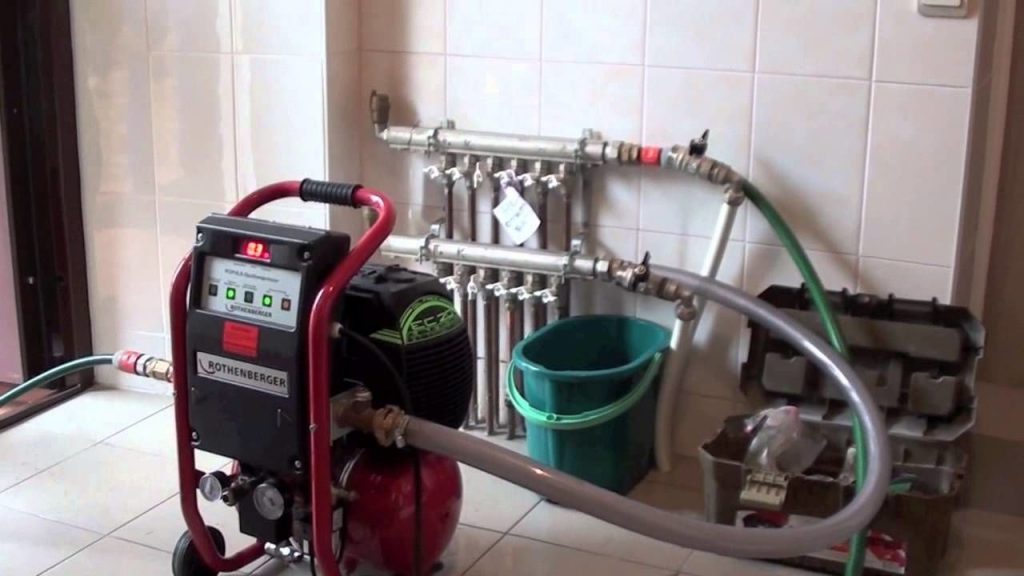

Опрессовка при помощи воздушного компрессора

Опрессовка при помощи воздушного компрессора

7

Заливка стяжки

Если гидравлические испытания прошли успешно, контур заливают бетонной стяжкой высотой не менее 3 см над трубой. Это позволяет обеспечить необходимую прочность пола и равномерное распределение  тепла по поверхности. Толстая стяжка (7-10 см) медленнее прогревается, но дольше отдает тепло. При этом для ее прогрева требуется теплоноситель более высокой температуры, что увеличивает расход топлива.

Для стяжки используют бетон марки М-300 и выше, мытый песок, щебень фракцией 5-20 мм. Раствор замешивается в пропорции: Цемент М-400 : Песок : Щебень (кг) = 1 : 1,9 : 3,7

Вместо песка рекомендуется использовать гранитный отсев фракцией до 5 мм, так как он повышает теплоотдачу стяжки. Также в рабочий раствор добавляют пластификатор для теплых полов, благодаря которому стяжка будет более устойчива к растрескиванию при перепадах температур, фиброволокно.

Стяжку заливают при давлении 4 бар в системе. До полного затвердевания смеси включать отопление нельзя, иначе влага быстро испарится и бетон не наберет прочность. На следующий день после заливки стяжку закрывают полиэтиленом и оставляют так на неделю.

Заливка стяжки на теплый пол

Заливка стяжки на теплый пол

8

Деформационные швы

Чтобы стяжка не разрушилась при эксплуатации теплого пола, следует предусмотреть деформационные швы. Они требуются, если:

  • площадь помещения превышает 30 кв. м
  • длина стены более 8 м
  • длина комнаты в 2 раза и более превышает ширину
  • бетонное основание имеет деформационные швы
  • помещение имеет сложную форму

Деформационные швы разделяют помещение между контурами, их прокладывают над  швами в основании, при разделении сложного помещения на участки простой геометрической формы. На этапе проектирования следует определить расположение швов – им можно проходить над трубами подачи и обратки, но нельзя пересекать сам контур. Трубы, проходящие через шов, требуется закрыть гофрированным кожухом длиной по 30-50 см в каждую сторону.

Швы полного профиля обустраиваются на этапе укладки контура при помощи демпферной ленты. Арматурная сетка не должна пересекать шов.

Деформационные швы неполного профиля нарезают после укладки стяжки на 2/3 расстояния до труб. Щели заполняют силиконовым герметиком. Если стяжка будет растрескиваться, трещины пройдут по швам внутри плиты, а напольное покрытие, уложенное поверх,  не пострадает.

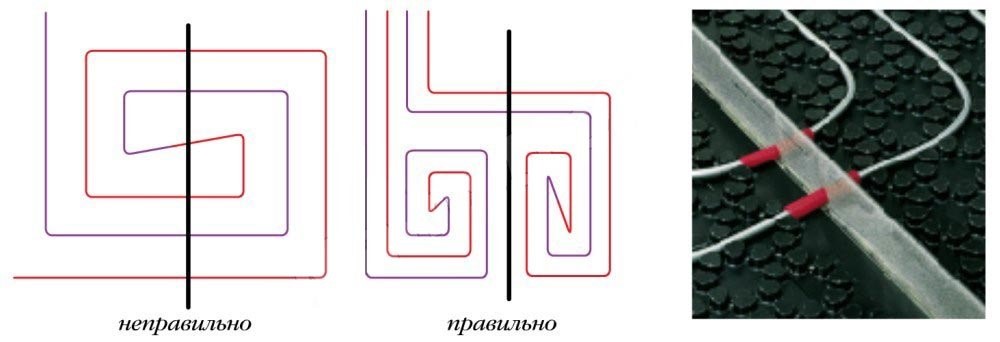

Деформационные швы

Деформационные швы

Монтаж водяного контура на деревянное основание

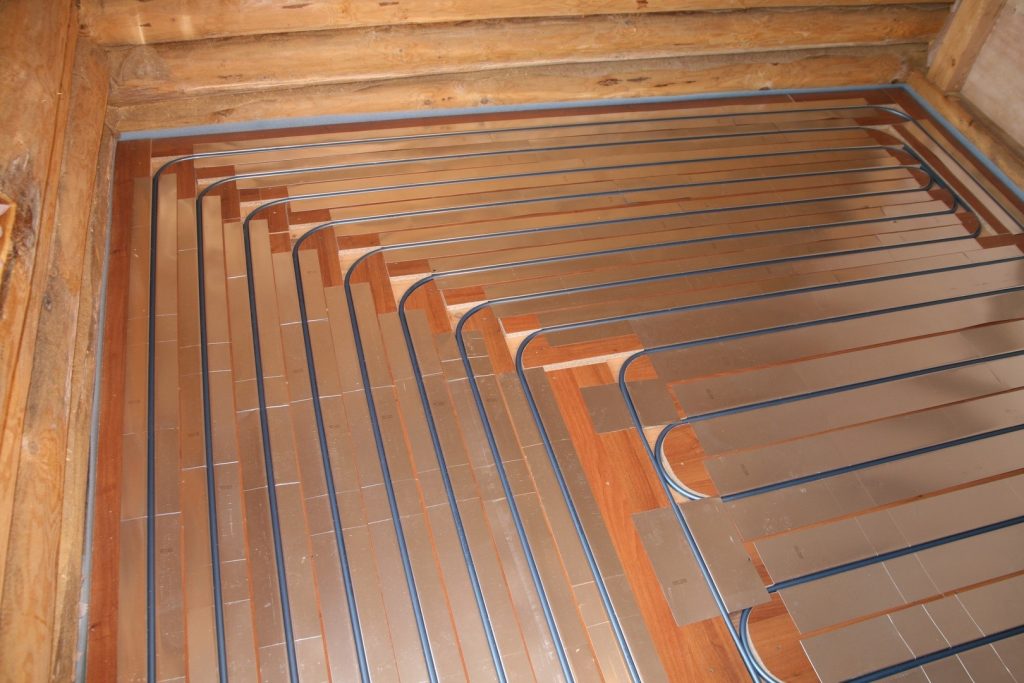

Укладка контура на деревянное основание

Укладка контура на деревянное основание

Работы проводятся в несколько этапов:

  1. Поверка деревянного основания, замена поврежденных элементов, обработка конструкций антисептиком и антипиреном

  2. Укладка пароизоляционной мембраны по лагам (если используется минеральная вата). Полотнища монтируются внахлест, с проклейкой стыков скотчем

  3. Теплоизоляция – плиты из минеральной ваты укладываются между лагами враспор, если используется вспененный полимерный материал, зазоры заполняются монтажной пеной

  4. Монтаж гидроизоляции – настилается с заходом на стены толстая пленка или мембрана, полотна укладываются с нахлестом 10-15 см, стыки проклеиваются с обеих сторон скотчем

  5. По лагам укладываются деревянные рейки или полосы листового материала (ДСП, ОСБ, фанера). Толщина реек соответствует шагу между витками контура, ширина и высота зазоров позволяет уложить трубу. В местах изгибов контура торцы реек закругляют

  6. На прямых участках поверх реек укладываются специальные рассеивающие пластины из алюминия (можно заменить плотной фольгой). В пазы пластин вставляется труба контура

  7. Поверх укладывается пароизоляционная мембрана, затем ламинат или паркетная доска. Если планируется использовать керамическую плитку, линолеум или плитку ПВХ, требуется смонтировать настил из фанеры, ГВЛ или ДСП

Перед покупкой древесносодержащих и отделочных материалов убедитесь, что они подходят для эксплуатации в составе теплого пола – не деформируются при нагреве, не выделяют вредных веществ.

Заключение

Ремонт или реконструкция водяного пола требует много сил, времени и средств, поскольку требуется полностью демонтировать напольное покрытие и стяжку. Поэтому важно внимательно отнестись к каждому этапу работ по обустройству напольного отопления.
