Фундамент

Основание здания – важнейшая его часть. Малейшая ошибка при сооружении подобных конструкций может окончиться плачевно. Необходимо не только правильно рассчитать его глубину, количество и сечение арматуры, но и обеспечить надежный и качественный дренаж, гидро- и теплоизоляцию. Опишем процесс изготовления ленточного фундамента своими руками и пошаговую инструкцию по его возведению подробно.

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Читайте также:  Терраса пристроенная к дому: 150+ Лучших фото идей 2018 года

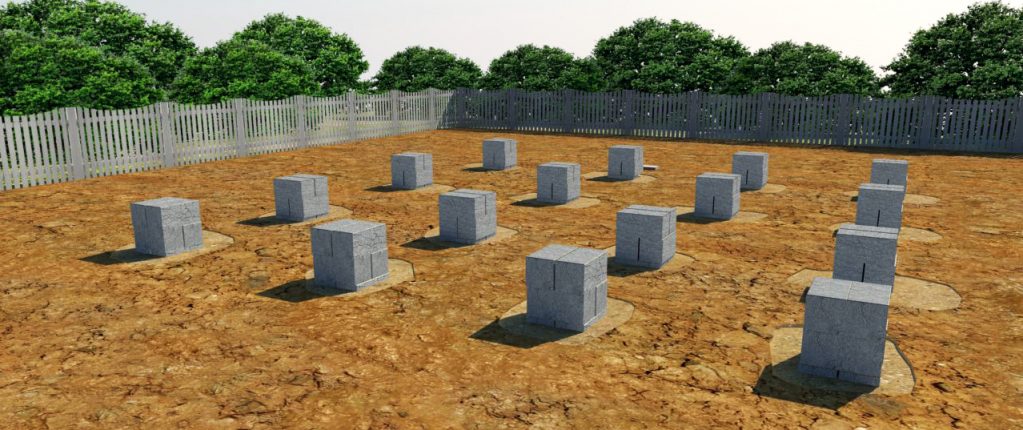

Столбчатые опоры

Столбчатые опоры

По типу конструкции все основания подразделяют на:

  • ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
  • свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
  • свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
  • столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
  • плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

Читайте также:  Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

Свайно-ростверковый фундамент

Свайно-ростверковый фундамент

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

Читайте также:  Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

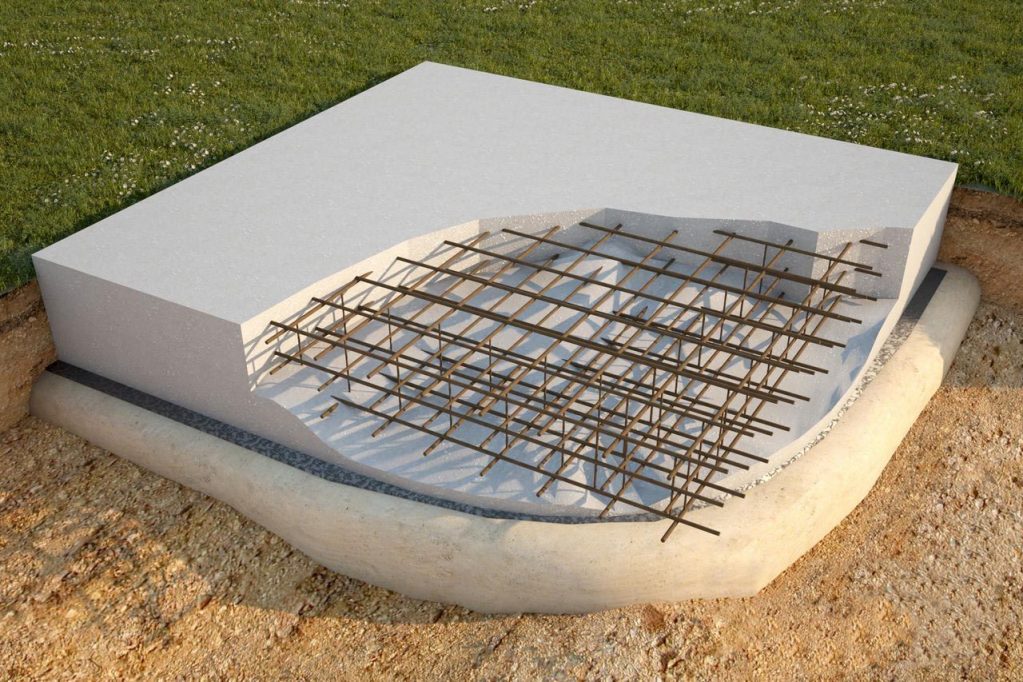

Плитное основание

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

ВИДЕО: Выбор фундамента для дома

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Читайте также: Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Ленточный фундамент

Читайте также:  Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования. Самые интересные идеи

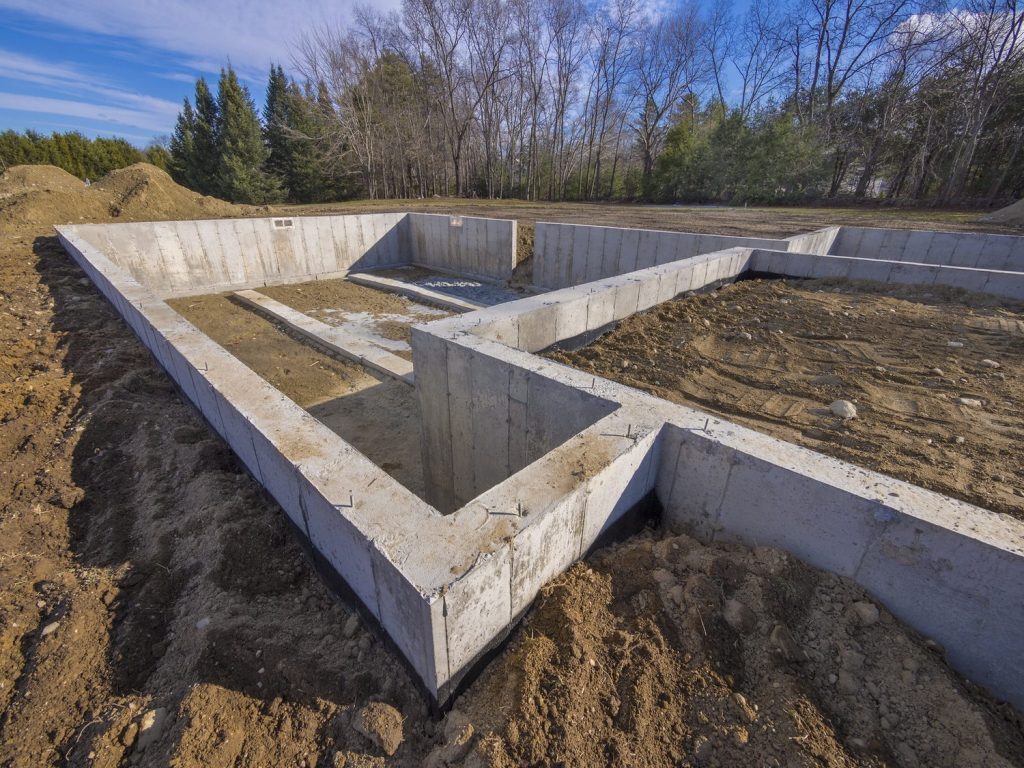

Ленточный фундамент

Ленточный фундамент

Хотя стоимость такой опоры достаточно высока и в среднем составляет 25-30% от цены всего объекта, из-за высокой прочности и надежности чаще всего используется именно этот вариант. Ниже будет представлена подробная пошаговая инструкция изготовления ленточного фундамента.

Глубина заложения

Ленточные основания имеет две разновидности:

  • мелкозаглубленные с закладкой в грунт на 50-70 см; используются лишь для легких построек
  • глубокозаглубленные до 2 м: должны уходить в грунт на 20-30 см ниже уровня промерзания почвы

Узнать, на какую глубину промерзает почва в вашем районе, несложно. Для этого существуют специальные карты. Однако учите, что это значение – нормативное. На практике учитывать необходимо тип грунта и среднемесячную температуру региона проживания. Учите также, что влажная болотистая почва всегда промерзает сильнее песчаной. Плотный грунт промерзает сильнее рыхлого.

Читайте также:  Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Глубина промерзания грунта по регионам России

Глубина промерзания грунта по регионам России

В Московской области нормативная глубина промерзания – 140 см. При заложении фундамента к этим цифрам добавляется еще 10%. Для неотапливаемых помещений необходимо добавить еще 10%. При наличии подвала основание опускается на 40 см ниже его пола. Учитывать необходимо также высоту дренажного слоя и песчаной подушки.

В идеале на вопрос, какой должна быть глубина закладки фундамента, способны ответить лишь геологи. Ни таблицы, ни карты не могут показать наличие опасных плывунов, уровня нахождения грунтовых вод, различные нарушения состава грунта и пр.

На слабых грунтах лучше возвести ленточный фундамент в форме трапеции или сделать его ступенчатым. Подобное основание будет более надежным.



Ширина траншеи

Читайте также:  Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео) +Отзывы

Траншеи под фундамент

Виды траншеи под фундамент

Ширину конструкции рассчитывают исходя из ширины стен плюс 10 см. К этому значению прибавляют 40-60 см для возможности прохода людей при установке и заливке опалубки. В среднем ширина траншеи равняется 0,7-0,8 м. При обустройстве дренажной системы этот параметр увеличивают еще на 20-30 см.

Чтобы не было разности высот, траншею начинают рыть с самого высокого угла. Делать это желательно вручную – при рытье экскаватором получить идеально ровные стены без осыпания грунта не получится.

Осыпавшийся грунт полностью удаляют – ведь даже утрамбованный, по плотности он уступает слежавшейся годами почве. Часть земли увозить не стоит – с помощью нее будет производиться обратная засыпка.

Если земля сильно осыпается, траншею роют под небольшим углом. Можно дополнительно укрепить ее фанерными или дощатыми щитами с распорками. При наличии подвального помещения для него сразу же готовится яма.

Разметка территории

Читайте также:  Наливной пол: устройство, рекомендации и пошаговая инструкция как сделать своими руками (50 Фото & Видео) +Отзывы

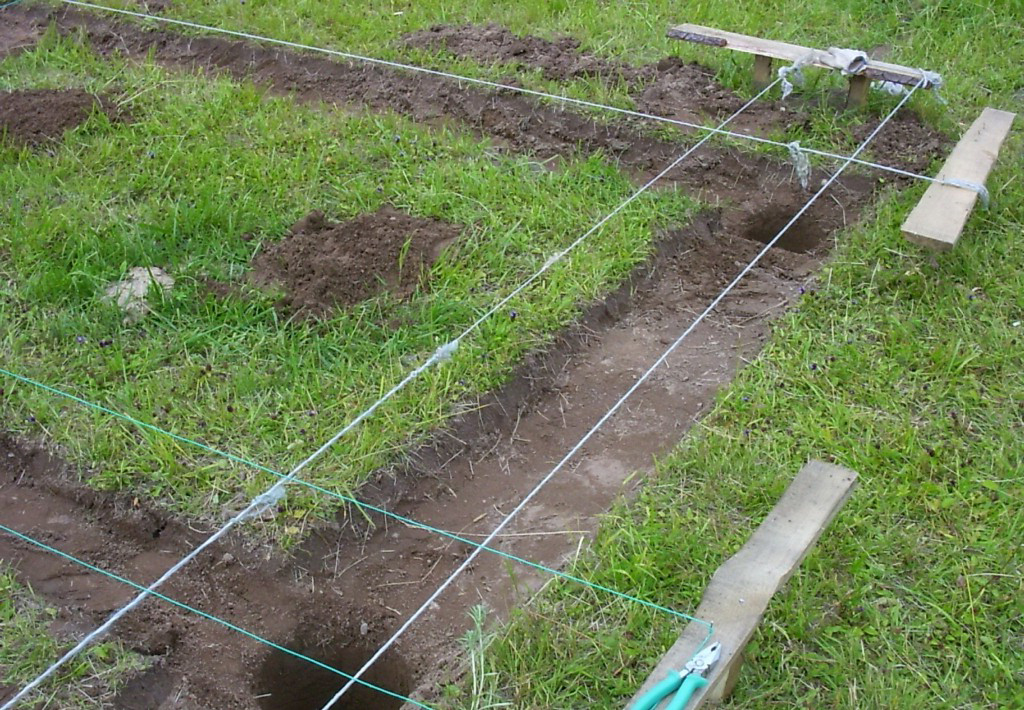

Разметка территории

Разметка территории

Перед началом работ растительный слой почвы (дерн) полностью удаляется на глубину 20-30 см. На черноземной почве возведение фундамента недопустимо. Слой рыхлой почвы необходимо полностью убрать.

При проведении разметки к проектным размерам здания прибавляют ширину стен. Ее начинают с углов, куда забивают колышки или прутки арматуры. Между ними туго натягивается бечева или леска. Горизонтальность и вертикальность сторон обязательно выверяют строительным уровнем. Углы должны быть строго прямыми. Перепроверить необходимо и размеры по диагонали.

Если близится зима, и нет возможности ждать, пока бетон наберет прочность, можно собрать фундамент из уже готовых бетонных блоков. Однако учтите, что места их стыков являются слабым местом. В случае подвижек почвы в этих местах могут образоваться разрывы.

Подушка из песка и щебня

Перед возведением фундамента для дома стоит позаботиться об обустройстве подушки. Такие материалы как песок, щебень и гравий почти не впитывают влагу, поэтому подвержены морозному пучению в меньшей степени. Использование подушки на их основе позволяют защитить участок от неравномерной усадки почвы. Подушка позволяет и более равномерно перераспределить нагрузку от массы здания по всей площади. Грунт под ней будет усаживаться более равномерно.

Читайте также:  Веранда пристроенная к дому — расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей) 2018 года

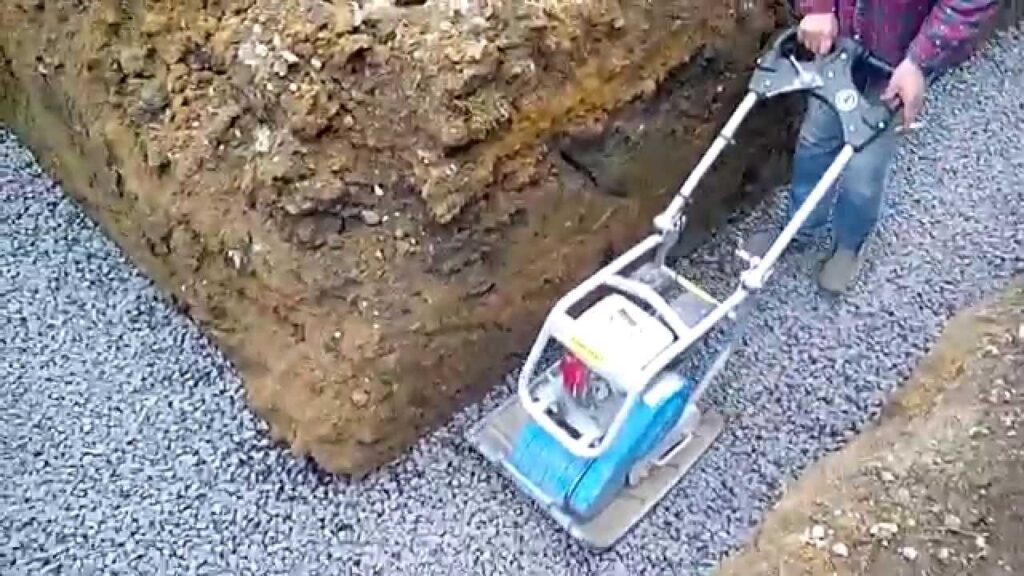

Укладка щебня

Укладка щебня

Слой такой подушки должен составлять 20 см. Чтобы она не заиливалась, перед ее засыпкой прокладывается слой пленки или рубероида. Такой же слой гидроизоляции требуется настелить и после засыпки щебня и песка.

Песок обязательно проливают водой, а затем утрамбовывают вибротрамбовщиком или посредством специального приспособления в виде деревянного бруска с вертикальной ручкой.

«Правильная» опалубка

Читайте также:  Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

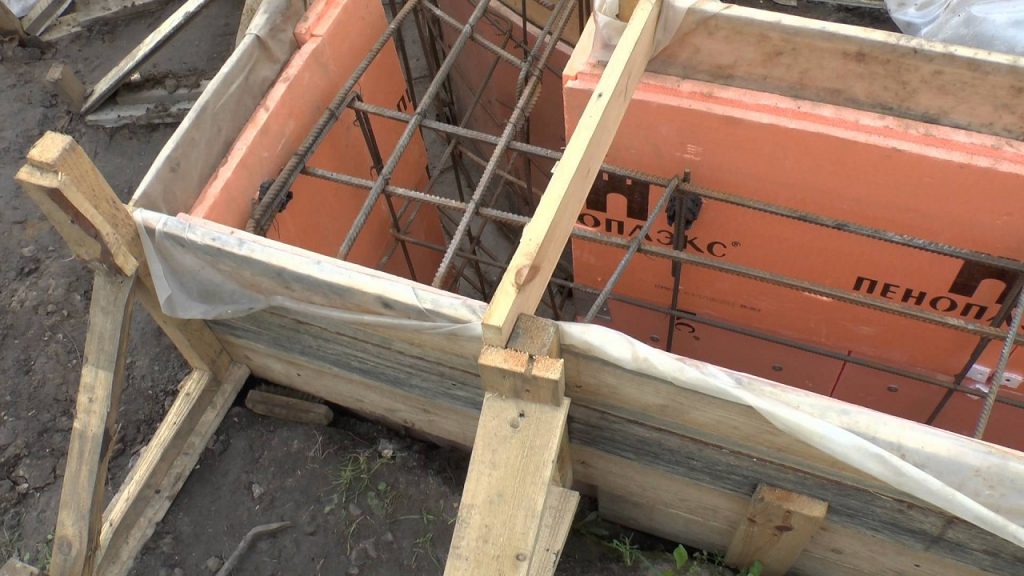

Фиксация опалубки подборками

Фиксация опалубки подборками

Наиболее распространенными проблемами при обустройстве фундамента являются:

  • разлом опалубки
  • ее распирание
  • протечки бетонного раствора

Во избежание подобных ошибок не стоит полагаться на авось и использовать бросовый пиломатериал. Для изготовления опалубки для фундамента требуется ровная доска толщиной 25 мм без значительных пороков, 2 сорта. В дальнейшем после разбора опалубки ее можно использовать для обустройства обрешетки.

Слишком большие щиты будут неудобны в работе – их делают длиной 3-4 м и собирают с помощью гвоздей. Для поперечных стоек используется рейка или та же доска. Во избежание протечек раствора пространства между досками быть не должно.

После опускания в траншею и выравнивания щиты фиксируются колышками, вбитыми в землю. В дальнейшем их можно не удалять – они остаются в бетоне. С наружной стороны опалубка дополнительно укрепляется подпорками. Расстояние между ними – не менее 1 м.

Все щиты между собой соединяются деревянными рейками. Для предохранения от вспучивания опалубки доски связываются проволокой, которая прикручивается к вертикальным поперечинам. Во время разбора опалубки ее отрубают и оставляют в бетоне.

В качестве слоя гидроизоляции часто применяют и рубероид. Его крепят шиферными гвоздями.

Установка арматуры

Читайте также:  Устройство колодца на даче своими руками: подробная инструкция, водопровод из колодца, оригинальные идеи декоративного оформления (75 Фото & Видео) +Отзывы

В ленточном фундаменте арматура должна выставляться в форме прямоугольника. Этому есть логичное объяснение. На опору строения действуют сразу две силы: силы пучения снизу и масса самого строения сверху. На середину ленты нагрузки практически нет. Для компенсации этих двух нагрузок готовят два пояса: верхний и нижний.

При заглублении фундамента на глубину до 1 м этого достаточно. Для глубоко заглубленного основания готовят три пояса: третий требуется для усиления при большой высоте арматурного каркаса.

Схема армирования

Схема армирования

Гладкие прутки допустимы лишь при создании перемычек. Для основного каркаса используется арматура с ребристой поверхностью диаметром 8-16 мм, способная выдерживать растягивающие нагрузки. Ребристая поверхность способна обеспечить и лучшее сцепление с бетоном. Марки стали арматуры для фундамента СГС, 25Г2С, 32Г2Рпс.

Для защиты металла от коррозии арматура должна находиться только в толще бетона. Поэтому по краям и низу опалубки необходимо отступить по 5 см. Согласно СНиП, шаг арматуры – 30-35 см.

Углы и пристенки, на которые приходится нагрузка от соседних стен, являются самым слабым местом. Во избежание появления трещин прутки в этих местах загибают друг на друга под углом 90 градусов с нахлестом 60-70 см. При нехватке длины прутка их соединяют Г-образными хомутами.

Читайте также:  Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы

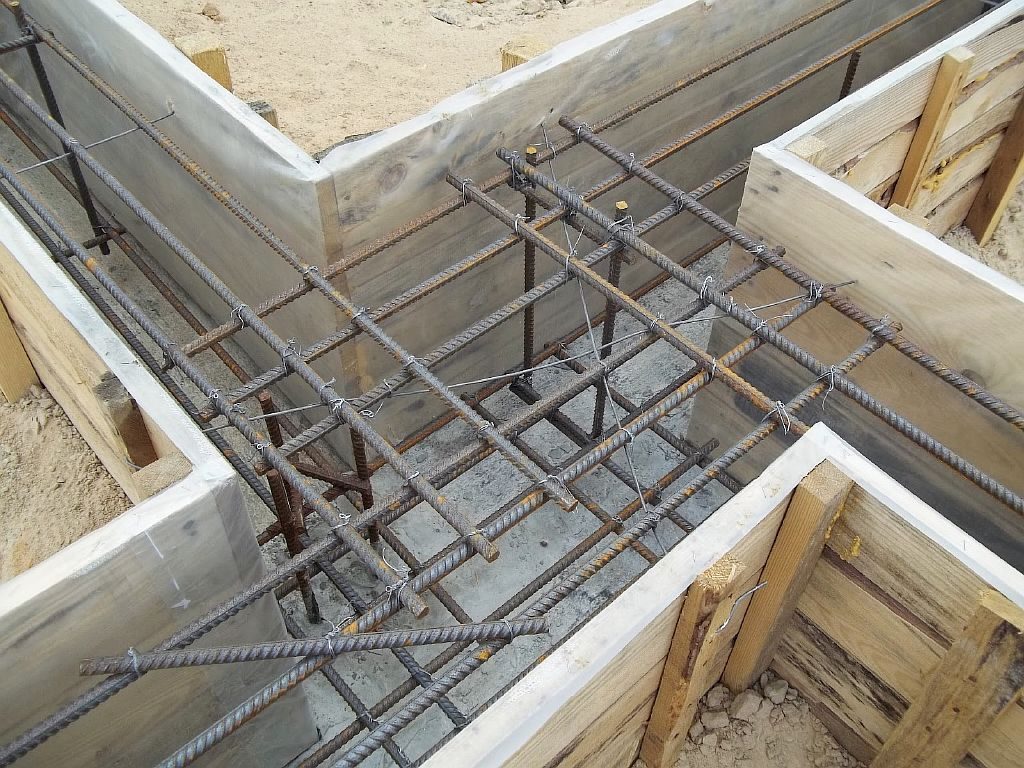

Укладка арматуры

Укладка арматуры

Сварку для арматуры использовать нежелательно. Во-первых, в местах сварки сталь частично теряет прочность. Во-вторых, силовой каркас фундамента должен иметь некоторую степень свободы, чтобы при подвижке грунта его не разорвало.

Поэтому скреплять арматуру необходимо с помощью вязки. Для этого используют специальную проволоку. Вязку производят вручную, а при больших объемах работ с помощью пистолета. Для работы с проволокой удобней пользоваться специальным крючком.

При значительном перепаде высоты фундамент лучше разбить на сектора, где каждый сектор находится в земле на разной глубине.

Проверяем качество цемента

Прежде чем дать подробную инструкцию по возведению фундамента, поговорим о качестве цемента. При заливке основания для дома экономить на цементе точно не стоит. По ГОСТ он должен быть не менее марок М200-300. Но лучше подстраховаться и использовать цемент М400-500. Особенно это важно при возведении тяжелых или многоэтажных строений. Ведь на практике сегодняшний цемент часто выпускается не самого лучшего качества.

Читайте также:  Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

Цемент для ленточного фундамента

Цемент для ленточного фундамента

Качественный бетон имеет темно-серый цвет. Он должен быть свежим и не слежавшимся – при сжатии в кулаке он должен легко высыпаться между пальцами. Так как этот материал способен быстро впитывать влагу, если он приобретается заранее, храните его в сухом месте, затянув полиэтиленовой пленкой не более 1-2 недель.

Ориентироваться на производителя сложно – ведь в каждой области выпускается свой собственный цемент. Поэтому лучше сделать пробный замес раствора.

После его застывания необходимо установить на поверхность бетона зубило и ударить по нему молотком. У вас должен остаться лишь небольшой след в виде царапины. Откалывание небольших кусочков означает, что, даже если производитель уверял вас в обратном, марка такого цемента не больше М200. Отверстия в бетоне после удара появляются при заливке цемента М100.

Проверка качества бетона

Проверка качества бетона

Внутри высохший бетон должен быть темнее, чем на поверхности. Спустя месяц в качественный бетон забить гвоздь должно быть сложно. В условиях Сибири и Севера важно обращать внимание на морозостойкость материала. Такой бетон имеет маркировку МЛ.

Готовим бетонный раствор

Правильный фундамент должен изготавливаться из качественного раствора. Его пропорции находятся в прямой зависимости от марки цемента. Так, при использовании цемента марок М400 соотношение по объему будет 1,0:1,2:2,7 (для замеса берется цемент, песок, щебень).

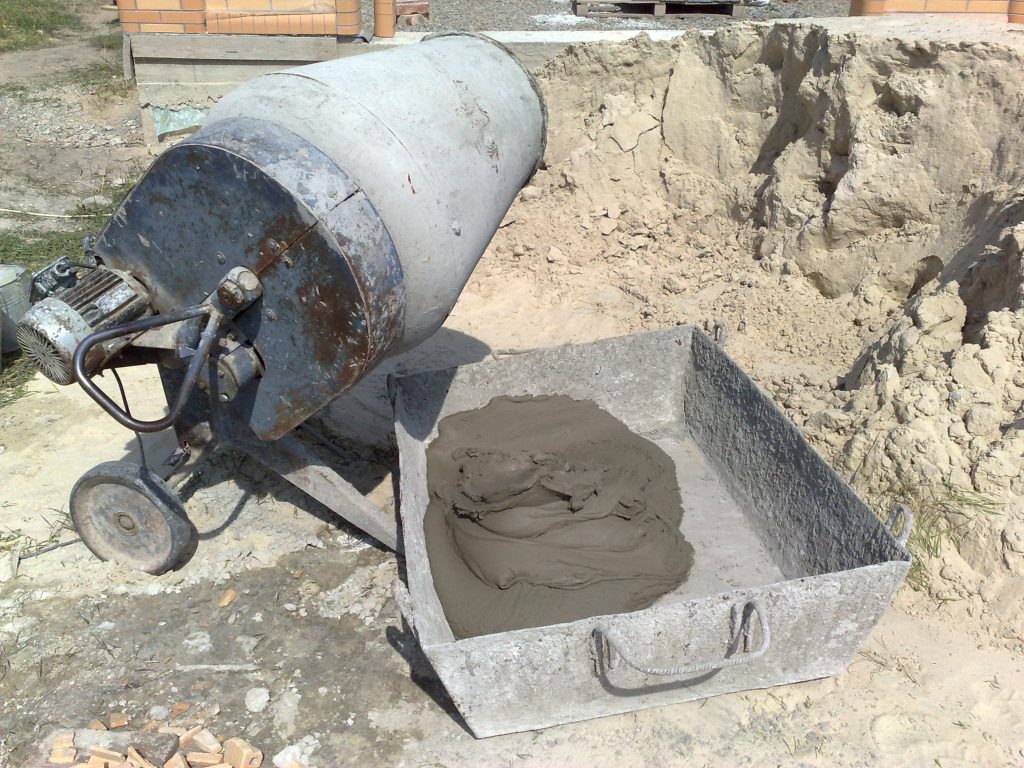

Бетономешалка

Бетономешалка

[wpsm_comparison_table id=»129″ class=»»]

Песок используется сухой, без примесей глины и мусора. Для удаления крупных частиц песок обязательно просеивают через сито. Щебень потребуется мелкой фракции с размером частиц 5-20 мм. Использование вместо него речного гравия, имеющую малую прочность, нежелательно. Плюс его зерна имеют слишком гладкую поверхность и плохо сцепляются с бетоном.

Вначале необходимо тщательно перемешать между собой сухую смесь, а лишь затем добавлять в нее воду. Если замес производится вручную, то делать это необходимо небольшими порциями, иначе в случае непромеса в растворе образуются комки. Получившийся раствор должен быть достаточно густым и не стекать с мастерка.

Снимают опалубку не раньше, чем через пару недель после заливки. Любые работы до истечения этого времени недопустимы.

Заливка фундамента

Ленточный фундамент выполняется в виде сплошного бетонного полотна, проходящего по периметру стен и внутренних перегородок. При возведении легких построек допускается возведение оснований из кирпича.

Заливка раствора в ленточный фундамент

Заливка раствора

Заливка фундамента проводится небольшими порциями, слоями по 20-30 см, причем каждый из них обязательно дополнительно перемешивается лопатой или же используют специальный вибратор для бетона для удаления возможных пустот, снижающих прочность бетона. Для их выдавливания опалубку лучше дополнительно простучать. Однако делать это уже после схватывания раствора не следует.

По окончании работ готовый фундамент накрывают пленкой, чтобы он просыхал равномерно и не растрескивался.

Оставлять фундамент без нагрузки на зимний период запрещено! Иначе к весне его просто вытолкнет на поверхность или разорвет. Весь цикл строительства необходимо выполнить за один сезон.

Утепление фундамента

С помощью утепления возможно не только снизить тепловые потери и обеспечить микроклимат в помещениях, но и значительно увеличить срок службы самого фундамента. Для этого используются недорогие материалы, плохо поддающиеся гниению: пенопласт, пенополистирол.

Утепление фундамент

Утепление фундамент

Работы по утеплению фундамента можно начинать проводить сразу же после снятия опалубки. Вначале его необходимо проверить на наличие дефектов и при необходимости срубить излишки бетона. Во избежание появления воздушных карманов большие неровности заделываются штукатуркой.

Плиты из пенопласта или пенополистирола предварительно промазываются специальным клеем. Их необходимо плотно прижать к поверхности и слегка подвигать, чтобы клей распределился равномерно. Швы между плитами дополнительно заделываются монтажной пеной. После высыхания клея траншею между фундаментом и грунтом засыпают песком или просеянным грунтом.

Закладывание дренажных труб

Закладывание дренажных труб

По всей длине пластиковых труб, сверху сверлятся отверстия для попадания воды в них. После соединения труб между собой, они засыпаются слоем щебня.

Фундамент веранды, террасы или крыльца обязательно отделяется от основного здания деформационным швом. Иначе вследствие неравномерной усадки грунта под тяжестью строения бетон разорвет.

Утепление фундамента. Как правильно и как неправильно

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Читайте также: Наливной пол: устройство, рекомендации и пошаговая инструкция как сделать своими руками (50 Фото & Видео) +Отзывы

Зачем нужна отмостка?

Так как пучение грунта происходит из-за избытка влаги, строители решили однажды бороться не с его следствием, а причиной. Поэтому фундамент решено было защищать. Для этого стали использовать отмостку – покрытие в виде полосы из влагостойких материалов, проходящей по периметру здания. Для обеспечения стока воды такая полоса делается под небольшим уклоном. Ее ширина всегда равна глубине промерзания.

Отмостка должна быть и шире свеса кровли на 20 см. Оптимальная толщина – 10-15 см.
Схема отмостки

Схема отмостки

Для заливки отмостки достаточно использование цемента М200-300. Вначале по периметру здания снимается верхняя часть грунта и с помощью колышков и веревки делается разметка. Для защиты от влаги желательно сделать гидрозамок из 10-15-сантиметрового слоя глины. Далее засыпается 5-10-сантиметровый слой щебня и 10-сантиметровый слой песка.

Для утепления отмостки используются материалы, не поддающиеся гниению – пенопласт, пеноплекс и пр. Они укладываются на слой песка в 2 слоя со смещением предыдущего. После подготовки опалубки производится армирование с помощью металлической сетки с ячейками размером 50 или 100 мм, а затем заливка раствора.
