Устройство колодца на даче своими руками: подробная инструкция, водопровод из колодца, оригинальные идеи декоративного оформления (75 Фото & Видео) +Отзывы

Выкопать колодец на даче своими руками – на первый взгляд задача несложная. На деле же этот процесс имеет немало тонкостей, без знания которых получить качественную воду, пригодную для питья, просто невозможно. Опишем подробно не только процесс его сооружения, но и способы поиска водоносных жил, а также монтаж водопроводных систем для подведения воды в дом.

Виды колодцев

Шахтный и абиссинский колодцы

Шахтный и абиссинский колодцы

Выбор типа колодца зависит от глубины водоносного слоя и типа почвы:

  • ключевой: используются нечасто при близком выходе подземных источников (ключей) на поверхность; яму, утопленную на 10-20 см в грунт, засыпают щебнем, затем готовят сруб с отверстием для отвода избытка воды
  • шахтный: наиболее распространенный, используется при залегании водоносных пластов на глубине 5-25 м; состоит из ствола, водоприемника в нижней части, находящегося под водой, и оголовка (надземной части)
  • абиссинский (трубчатый): в отличие от скважины, менее глубокий и имеет меньший диаметр обсадной колонны; плюс насосы в нем используется не погружные, а наземные (часто ручные); такое сооружение недорого, однако и срок службы его недолог; плюс в зимнее время при уходе грунтовых вод вглубь их добыча может быть затруднена
Виды шахтных сооружений

Виды шахтных сооружений

Срубовые шахтные колодцы по типу нижней (водоприемной) части в свою очередь подразделяются на три больше группы:

  • с несовершенным (неполным) водоприемником: нижняя его часть не доходит до дна водного пласта, поэтому жидкость просачивается через дно или стенки; именно этот вариант чаще выбирают при строительстве колодца своими руками; объема воды в нем вполне достаточно для полива и обеспечения потребности семьи
  • с совершенным водоприемником: он находится на самом дне водоносной жилы; подобные сооружения для частных домов используются редко, ведь если запасы воды превышают обычные расходы семьи, вода в нем будет быстро портиться и заиливаться
  • с совершенным водоприемником, дополненным зумпфом – углублением в подстилающей пласт породе для создания запаса воды

Выбор места

Некоторым обывателям почему-то кажется, что вода должна присутствовать везде. Достаточно сделать яму поглубже – и колодец готов. В итоге впустую вырытая шахта, потраченное время и нервы. Причем жила может проходить всего в паре метров от выкопанного колодца, так и оставшегося сухим.

Для поиска близко расположенного водного пласта по сей день успешно используется метод лозоходства. Когда-то в качестве природных биолокаторов служили ветки калины, лещины или вербы. Сегодня даже опытные бурильщики часто заменяют их кусочками медной или алюминиевой проволоки с загнутыми под 90 градусов концами. Их вставляют в полые трубки и, держа их в руках, метр за метром проходят участок. В месте близкого прохождения воды проволочки начинают скрещиваться по направлению течения. Для верности участок обследуется подобным образом несколько раз.

Поиск с помощью биолокации

Поиск с помощью биолокации

При поиске места для колодца на даче стоит также обратить внимание на цвет зелени, растущей на участке. Вблизи воды она более сочная. Очень любят такие места верба, таволга, плющ и лобазник – там, где они облюбовали место для роста, обязательно будет жила. Растет здесь также крапива, конский щавель, лапчатка, голая солодка, мать-и-мачеха, хвощ. А вот яблони и сливы, напротив, приживаются хуже и часто гибнут.

Ольха, ива, береза, верба и клен всегда будут клониться к водоносной жиле. Признаком высокого стояния вод служат и одиночные дубы. Они растут именно в месте их пересечения.

Давно замечено, что в таких местах любят нежиться кошки. Собаки же, подобных участков избегают. Понаблюдать стоит и за рыжими муравьями. Они стараются располагать муравейники вдали от воды. Вблизи нее в вечернее время суток всегда вьется большое количество комаров и мошек. По утрам здесь также всегда больше росы и клубится туман.

После нахождения предположительного места водоносного пласта, прежде чем выкопать колодец на даче, производят разведочное бурение. Для этих целей допускается использовать обычный садовый бур. Так как углубиться придется на 6-10 м, его длину придется наращивать. Если после прорытия скважины появилась влага, значит, местонахождение водного пласта определено верно.

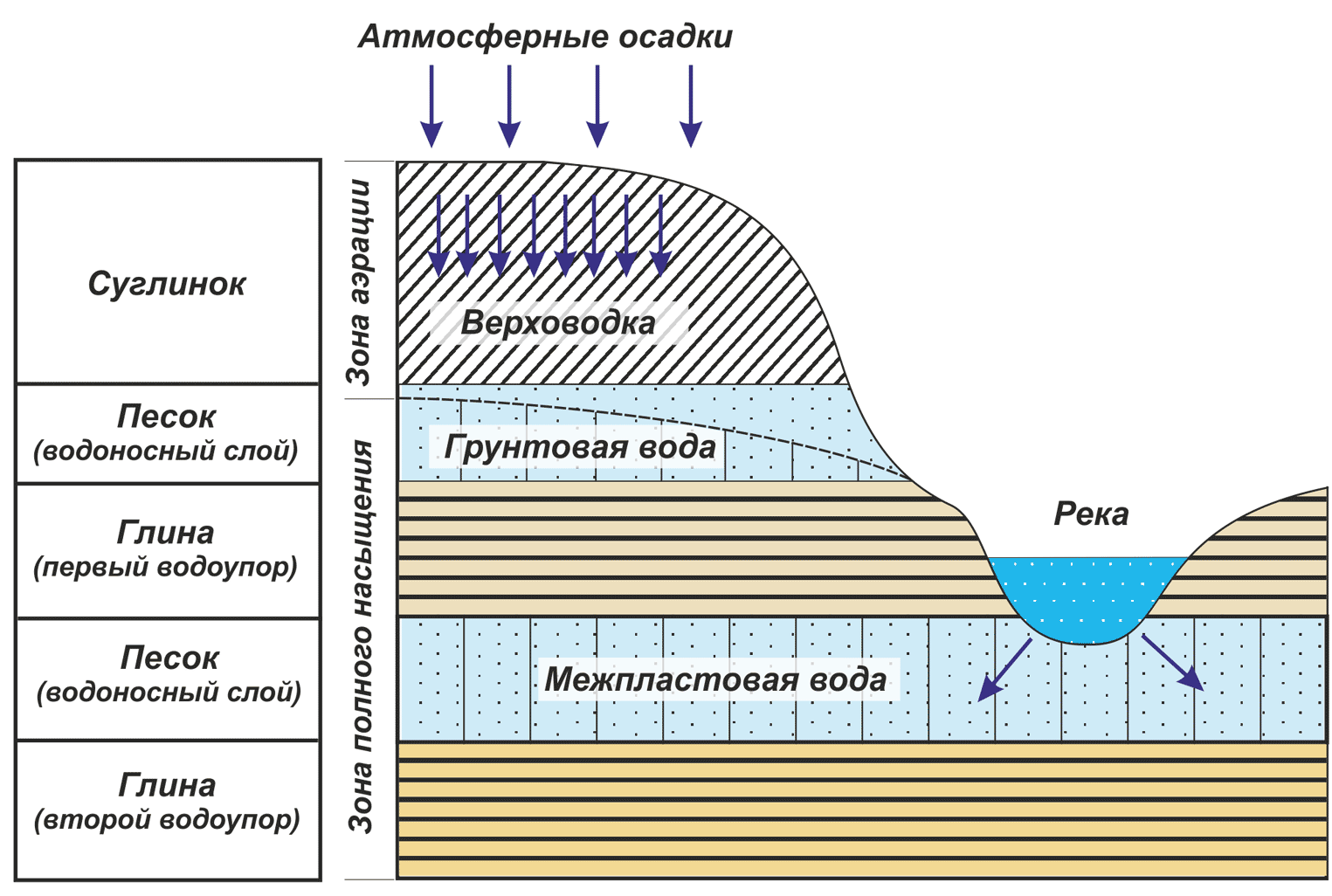

Типы подземных вод по глубине залегания

Типы подземных вод по глубине залегания

Если вы не доверяете старым проверенным методам, обратитесь в близлежащую геологоразведку. В арсенале таких организаций всегда есть специальные геофизические приборы, способные точно определить близкое расположение водоносной жилы.

При залегании пластов ниже 10-15 м от идеи копки колодца следует отказаться. В этом случае понадобится бурение скважины.

На какую глубину рыть колодец?

Как сделать «правильный» колодец, чтобы в нем всегда была вода? Его глубина зависит только от природных факторов. Поэтому определить заранее, сколько колец понадобится, очень сложно. Приблизительный ориентир могут дать сооружения, расположенные вблизи, к примеру, у соседей, но и эти данные будут неточны. Метода, который может точно сказать о будущей глубине, к сожалению, пока не существует.

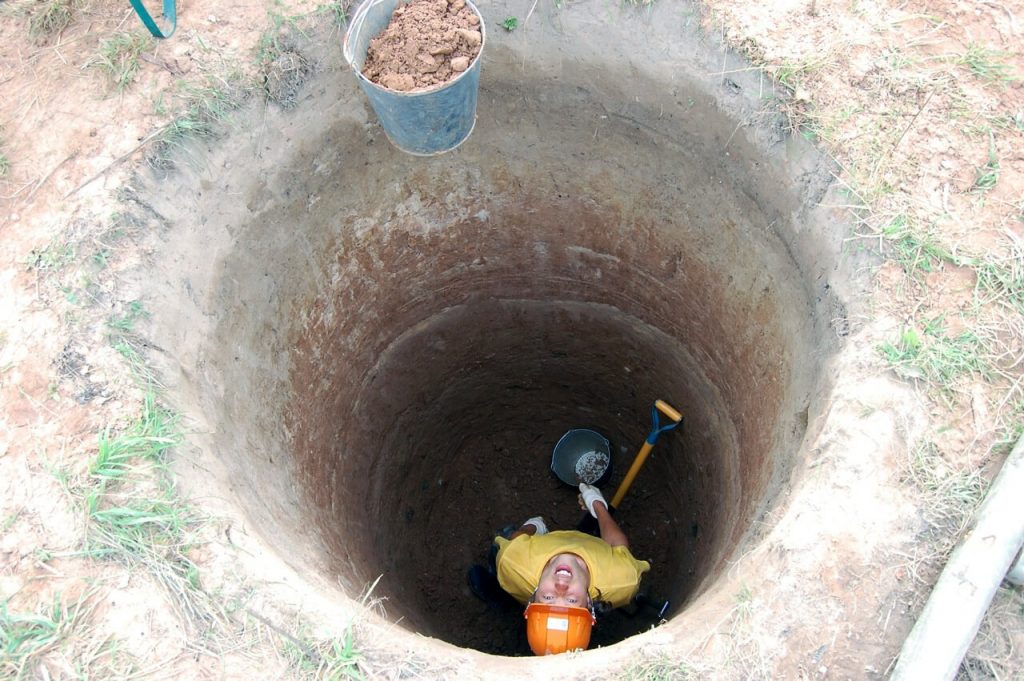

В среднем глубина шахтного колодца составляет 5-12 м

В среднем глубина шахтного колодца составляет 5-12 м

Для подсчета требуемого количества бетонных колец и глубины шахты проводят пробное бурение. С помощью него определяют плотность грунта, его состав, а также наличие вблизи известковых плит. Но и оно точного результата дать не может.

Водоносные пласты на схемах внешне выглядят как полосы, проходящие под землей горизонтально или под небольшим наклоном. Водосборная часть колодца может находиться лишь на его верхней границе (кровле пласта), по центру или на самом дне (подошве пласта).

Для получения чистой воды шахта должна уходить до второго или даже третьего водоносных слоев. Первым из них является верховодка – вода, скапливаемая вблизи поверхности. Ее уровень всегда нестабилен, плюс она легко загрязняется. Используют ее лишь для полива. При рытье же питьевого колодца этот слой необходимо пройти и углубиться вниз.

Выемку грунта продолжают до тех пор, пока жилы не будут хорошо видны, а вода не начнет поступать в котлован в достаточном количестве. Его необходимо оставить на сутки, а на второй день проверить ее прибытие. Если высота слоя воды составляет не менее 1,5 м, копку можно прекращать и приступать к раскачке (очистке) от взвесей грунта.

Самостоятельная копка колодцев на легких песчаных грунтах из-за возможности обрушения и завалов опасна. Если на участке существует несколько мест с прохождением водоносных пластов, выбирать следует место с наиболее плотным грунтом. Желательно, чтобы оно было возвышенным, чтобы избежать стока в него дождевых вод.

Чтобы не рисковать, лучше в этом случае воспользоваться услугами специалистов. Цена сооружения колодца «под ключ» в разных районах может варьироваться, поэтому ее лучше уточнить в конкретной организации.

Что такое донный фильтр?

Нужен ли фильтр для колодца? При наличии в нем плывуна без донного фильтра – слоя песка, щебня, гравия или гальки, служащих для очищения поступающей влаги от взвесей земли – является необходимостью. Полностью, конечно, от них избавиться будет проблематично, но большую часть мелких частиц грунта осадить он сможет. Работает такой фильтр по принципу обычного сита.

Но среди владельцев колодцев (и многих специалистов) часто бытует мнение, что подобная очистка обязательно необходима и при отсутствии плывуна. Якобы только она способна обеспечить идеально чистую воду. Действительно, в первое время в слое песка образуется небольшая пленка из особых водорослей и бактерий, поедающих растворенные в воде микроорганизмы. Но срок службы подобного биологического фильтра недолог. Со временем слой биопленки увеличивается, скорость фильтрации снижается, и колодец быстро заиливается.

Схема донного фильтра

Схема донного фильтра

Правильно обустроенный колодец должен заполняться лишь через дно. На практике же обеспечить только донный приток не всегда получается. Вода часто начинает просачиваться и через стенки. В этом случае ее очистка через донный фильтр просто не происходит.

Плюс значительный слой засыпки (а он должен быть равен не менее полуметра) снижает объем воды. Уменьшается и ее приток. Произвести качественную очистку заиленного колодца при наличии слоя песка и щебня становится затруднительным.

В деревнях на дно иногда укладывают крупные камни. Но это требуется лишь для того, чтобы не замутить воду при зачерпывании во время сезонных обмелений. Если же колодец достаточно глубокий, и его уровень не опускается слишком низко, в этом нет особой необходимости.

При обнаружении плывуна, кроме донного фильтра, понадобится также сооружение специального щита из дерева или стали с отверстиями, способного сдержать поступление перемешенного с жидкостью грунта.

Что выбрать, бетонные кольца или деревянный сруб?

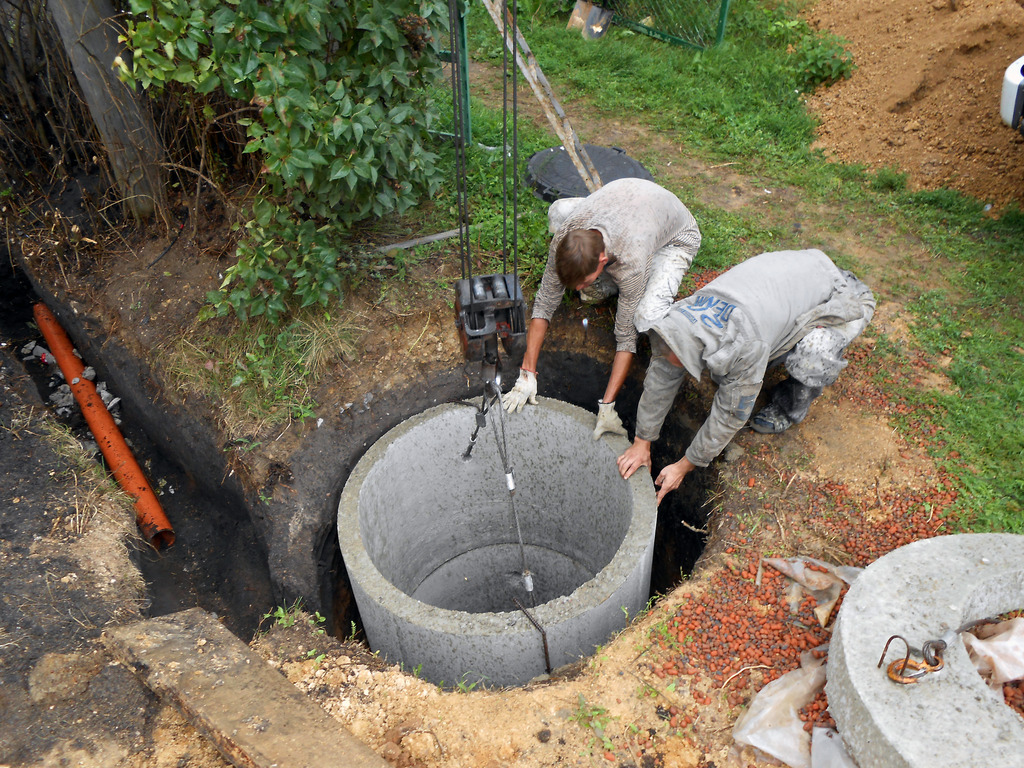

Монтаж бетонных колец

Монтаж бетонных колец

Просто вырыть колодец недостаточно. Ему требуется надежная защита от обрушения. Для этого могут использоваться бетонные кольца или дерево. Кирпичные шахты используют редко – их выкладывание слишком трудоемкий процесс. Плюс для укрепления кирпича требуется металлическая рама, иначе стены начнут быстро осыпаться. Ее изготавливают из профиля, арматуры или прочного дерева.

Бетонные кольца прослужат дольше. Выбирать срубы из дерева имеет смысл, если подъезд и доставка колец к выбранному участку невозможен. Цена колодца из дерева вряд ли будет ниже сооружения из бетонных колец, да и времени на сооружение уйдет больше. Да и такие шахты быстрее заиливаются, и чистить их придется чаще.

Использование бетонных колец значительно упрощает и ускоряет работу. Их устанавливают друг на друга впритык. Во избежание смещения такие кольца скрепляют между собой стальными скобами. Для предотвращения скалывания по краям можно сделать стальные 40-60-миллиметровые полосы-накладки.

Места соединения колец промазывают бетонным раствором и дополнительно уплотняют просмоленной пенькой или жидким стеклом. На рыхлых грунтах на дно шахты лучше подложить прочные доски, чтобы кольца встали ровно.

Монолитные бетонные колодцы готовятся с помощью опалубки. При значительной глубине бетон заливается вначале на небольшую глубину. Далее продолжают рыть яму, сделав под слоем бетона подкоп и установив для него подпорки. После прохода еще 2 метров готовят новую опалубку. Чтобы стенки окрепли, между каждой заливкой выдерживается время 7-10 дней.

Подготовка сруба

Подготовка сруба

Для деревянных срубов потребуются бревно из влагостойких пород ясеня или дуба диаметром от 15 см. Более толстые бревна толщиной от 22 см разрезают пополам. Хвойные породы брать не рекомендуется – они будут придавать питьевой воде небольшую горечь.

Сруб собирают замками «в лапу», то есть на одном конце бревна готовят несколько шипов, а на другом – пазы. Делают это вначале на поверхности, помечая номер каждого венца, а затем вновь собирают уже в шахте. Венцы крепятся нагелями (металлическими штырями) по вертикали. Верхние венцы дополнительно укрепляют стальными скобами.

Во избежание проникновения сточных вод запрещается располагать питьевой колодец на расстоянии ближе 30 м от канализационных и выгребных ям. Во избежание ослабления грунта под фундаментами от ближайших строений он должен быть удален минимум на 8 м.

Сооружение колодца из бетонных колец поэтапно

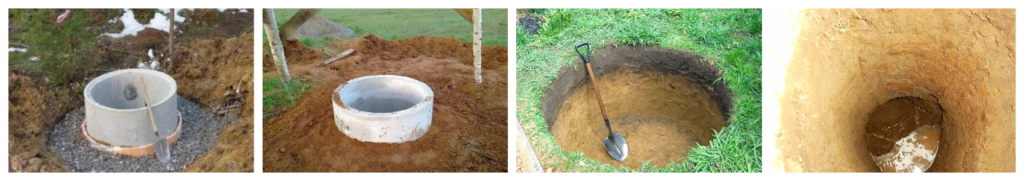

Установка бетонных колец

Установка бетонных колец

Опишем подробно процесс сооружения колодца на даче под ключ. Занятие это достаточно трудоемкое, и на это может уйти немало времени.

Копка колодца

  1. Начинать работы необходимо в марте (лучший срок) или августе-сентябре, когда подземные воды опустятся на минимальный уровень. В южных и северных районах России этот срок может сдвигаться.

  2. Не забывайте элементарных правил безопасности. Работы следует вести только вдвоем (поочередно) с использованием страховочного троса.

  3. Так как колодцы чаще копают вручную, его ширина обусловливается габаритами человеческого тела. Оптимальный диаметр 0,8-1,5 м. Хотя, конечно, эти размеры приблизительные. Делать его шире просто нет смысла – количество прибывающей влаги от этого не увеличится.

  4. При использовании бетонных колец ширина котлована равняется ширине кольца плюс припуск 30-50 см.

  5. Учтите, что в процессе копки котлован может достаточно быстро наполняться, поэтому придется периодически откачивать воду.

  6. Чтобы кольца случайно не сместились, желательно приобрести изделия с замками шип-паз. Их соединение между собой будет более надежным.

  7. Самое нижнее кольцо (водоприемник) должно быть снабжен дном и перфорацией на стенках.

  8. Вынимание грунта продолжают до глубины, равной высоте первого (перфорированного) кольца. Его устанавливают таким образом, чтобы оно выступало над землей на 10 см.

  9. Под первым кольцом готовят 4 углубления, в которые устанавливают прочные деревянные подпорки или ряд кирпичей.

  10. Продолжаем рыть шахту под кольцом, стоящим на опорах. Ее необходимо выкапывать чуть под конус, чтобы первое кольцо под воздействием собственного веса смогло легко опуститься вниз.

  11. Удаляем опоры, опуская кольцо ниже. Устанавливаем сверху новое кольцо.

  12. Продолжаем в том же порядке углубляться в грунт, одновременно наращивая кольца.

  13. При достижении водоносного пласта копку продолжают до тех пор, пока на дне не образуется слой воды 40-50 см.

  14. Далее ее необходимо полностью вычерпать так, чтобы водоносные жилы были хорошо видны. Колодец закрывают толстой пленкой или брезентом.

  15. Последующие работы ведутся по истечении 12-14 часов.

  16. Для фильтрации взвесей грунта и предотвращения ее взмучивания на дно можно засыпать слой крупного щебня толщиной 25 см.

  17. Колодец вновь оставляют на сутки для подъема воды. Ее слой должен составлять 1,5 м.

  18. Если запаса воды в водосборнике из-за небольшой высоты пласта недостаточно, в стенках можно сделать боковые отверстия для ее сбора.

  19. Зазор, образовавшийся между срубом и грунтом, засыпается щебнем или гравием.

В шахту колодца может попасть подземный газ! Хотя такие случаи и нечасты, при малейших подозрениях (шипении, булькании, появлении постороннего запаха) опустите в нее ведро с горящей свечкой или бросьте пучок зажженной соломы. Во избежание сильного взрыва (если в шахте метан) отойдите от нее подальше. При наличии углекислого газа свеча или солома, напротив, быстро погаснут. Если газ долго не уходит, чтобы разобраться в проблеме, понадобится вызов специалистов и МЧС.

Глиняный замок и отмостка

Обустройство глиняного замка

Обустройство глиняного замка

«Глиняный замок» служит естественным барьером, служащим защитой от проникновения дождевых вод и бытовых стоков. Для его создания вокруг колодца на глубину 50 см выбирается грунт. Ширина такой канавы – 30-45 см. Укладываем в нее влажную глину. Чтобы исключить образование пустот и трещин, ее необходимо тщательно вытоптать. Верх утрамбовывается и выглаживается с помощью широкой доски. Для удобства хождения можно проложить ряд кирпичей, крупного камня или сделать отмостку из бетона.

В первые годы колодцы, сооруженные на глинистой почве, заполняются медленнее. Может потребоваться их периодическая прокачка для промывки родников. В дальнейшем приток увеличивается.

Сооружение оголовка

Декоративный колодец на даче с оголовком из кирпича

Декоративный колодец с оголовком из кирпича

Его предназначение – предотвращение загрязнения воды на наземном участке. Ведь внешняя изоляция сооружения не менее важна. Без нее в колодец будут постоянно попадать листва деревьев, насекомые и мусор, занесенный ветром.

Оголовок должен возвышаться над поверхностью на высоте 60-90 см. Он снабжается крышкой и устройством для подъема воды. Даже при наличии насосной системы отказываться от ворота с ведром не стоит. Ведь электричество могут на время отключить.

Лучшими материалами для отделки является дерево или кирпич. Металлочерепицей защищать оголовок точно не стоит. Ее углы настолько остры, что способны разрезать вашу кожу словно нож. Слишком плотной его крышку делать не нужно – во избежание появления затхлости колодец должен «дышать».

Утеплять оголовок нет смысла. Надежная теплоизоляция должна находиться на уровне пары верхних колец, чтобы вода в колодце не замерзала.

Высота сруба или бетонных колец должна быть 0,8-1 м, чтобы человек при выемке ведра смог безопасно достать его, не наклоняясь слишком вниз.

Раскачка колодца

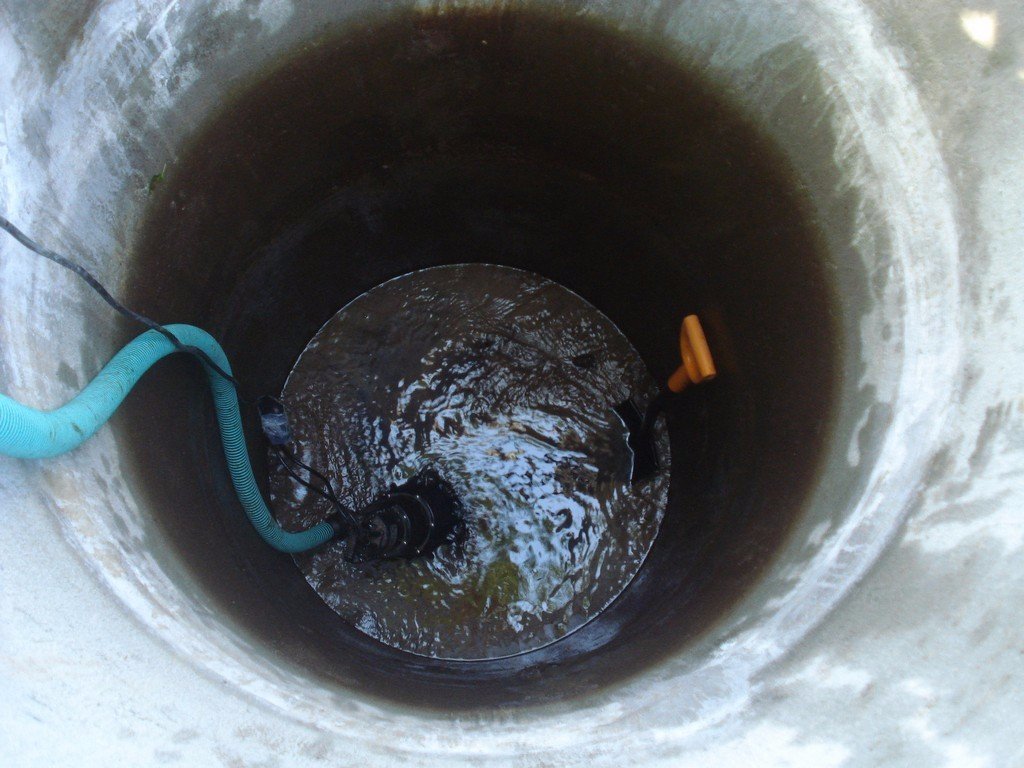

Раскачка (очистка) колодца

Раскачка (очистка) колодца

Вода в выкопанном колодце еще мутная, и использовать ее можно только для полива. Для питья же она пока еще непригодна. Очистку воды, а также дна и стенок ямы от рыхлого грунта производят с помощью небольшого грязевого насоса погружного типа:

  • запомните правило: первые несколько откачек производятся малыми порциями с забором не более 3/4 водяного столба; иначе при интенсивном поступлении новых порций влаги дно размоет, и толку от такой очистки не будет
  • самая первая чистка производится вручную; для этого необходимо спуститься в колодец с обычной лопатой и ведром; с таким количеством грязи насос пока еще не справится
  • насос цепляют на крепкий трос и устанавливают ближе ко дну, у гравийного фильтра, чтобы не дать илу осесть
  • откачка производится до тех пор, пока вода не начнет поступать интенсивно; количество включений насоса за сутки не менее четырех; причем делать это необходимо в разных режимах
  • сливать загрязненную воду
  • время от времени насос необходимо промывать с помощью прогонки чистой воды, иначе от перегрузки он быстро выйдет из строя
  • колодец, выкопанный в глиняном грунте, требует длительной очистки; некоторые хозяева считают, что мутная жидкость в этом случае неизбежна, но это далеко не так; его шахту можно и нужно прокачивать

Подобным образом производят и периодическую очистку воды из колодца. Иначе он заилится и обмелеет. Делается это по мере загрязнения.

При отсутствии грязевого насоса смесь жидкости и грунта удаляют из колодца с помощью обычного ведра с привязанной к нему веревкой. Но процесс этот очень трудоемкий – чистку необходимо производить, пока вода не станет абсолютно чистой, без примесей.

При расположении колодца на плывуне – грунте, смешанным с большим количеством воды – очистить ее нереально. В этом случае используются специальные дренажные системы (донные фильтры).

Подключение водопровода

Для бесперебойного обеспечения садового дома водой в одном из бетонных колец заранее готовят врезку для труб. Они должны прокладываться ниже на 30 см уровня промерзания почвы. Иначе по окончании зимы лопнувшие трубы придется менять. В каждой местности этот показатель разный, поэтому его следует уточнить.

Для прокладки на даче водопровода из колодца до дома к нему прокладывается траншея. При расчете ее глубины учитывают высоту песчано-гравийной подушки (до 10-15 см). Для прокладки водопровода используются ПНД полиэтиленовые трубы, изготовленные из пластика низкого давления. Оптимальный диаметр – 32 мм. Понадобятся также соединительные фитинги (тройники, переходы, отводы и пр.).

Подключение водопровода

Подключение водопровода

Так как стоимость труб минимальная, специалисты советуют прокладывать к колодцу сразу две магистрали. В этом случае при появлении протечки вы сможете использовать вторую как запасной вариант.

Для механической защиты от давления грунта трубы прогладывают в гофру или трубы большего диаметра. Между ними лучше проложить слой утеплителя. При подъеме труб ближе к поверхности у цоколя или неотапливаемого подвала они могут промерзнуть, поэтому в этих местах требуется дополнительная теплоизоляция.

Для бесперебойной подачи воды из колодца в подсобном помещении лучше предусмотреть накопительный бак. После укладки труб их подсоединяют к насосу, который опускается в воду на расстоянии 30 см от дна (о его выборе чуть ниже).

Выбор насосного оборудования

Схема подачи воды в дом

Схема подачи воды в дом

Как известно, все виды насосов делятся на два вида:

1Поверхностные: в воде у них находится только всасывающий патрубок; такие агрегаты способны поднять ее лишь с глубины до 10,3 м; именно на такую высоту по трубке может подняться вода, выталкиваемая атмосферным давлением в трубку; на практике же из-за потерь при трении и колебания атмосферного давления этот параметр снижается и равняется 5-7 м; механизмы с эжекторами (ускорителями водного потока) могут поднимать воду и с большей глубины, но их КПД слишком мал.
2Погружные: в жидкость опускается полностью весь механизм, что позволяет доставлять воду с большой глубины; так как подобные агрегаты не затрачивают мощности на всасывание, ее потерь не происходит; их КПД гораздо выше поверхностных.

Таким образом, качать воду для дачи из глубоких колодцев желательно насосными станциями, снабженными погружными насосами. Остается лишь определиться с их мощностью и производительностью. Учитывать необходимо не только потребности семьи, но и приток воды в самом колодце. Иначе может получиться так, что слишком мощный агрегат будет работать вхолостую.

Учтите также, что общий КПД системы будет зависеть не только от мощности агрегата, но и количества поворотов и сужений водопровода. При небольшом притоке воды есть смысл приобрести насос небольшой мощности, обустроив при этом накопительную емкость, из которой вода будет подаваться в дом к кранам.

Еще один важный параметр для насоса – сила напора, то есть способность передавать (передвигать) откаченную воду далее по трубам. Этот параметр напрямую связан с рабочим давлением. То есть на 10 м вертикально расположенной трубы приходится давление в 1 атмосферу.

Из колодца ушла вода. Что делать?

Водоносная жила с течением времени истощается, поэтому количество влаги в колодце уменьшается, а затем он и вовсе мелеет. Но произойти это может не ранее, чем через 10-25 лет эксплуатации. Причем время функционирования зависит не от глубины шахты, а мощности водоносного пласта.

Обратите внимание, что колодец всегда подвержен сезонному обмелению. Во время длительной засухи его уровень всегда снижается. При наступлении сезона дождей влага вновь поднимается до привычного уровня. Иногда она полностью уходит при серьезных геологических разработках, проходящих в данном районе, или изменениях сейсмологической активности, но такие случаи очень редки.

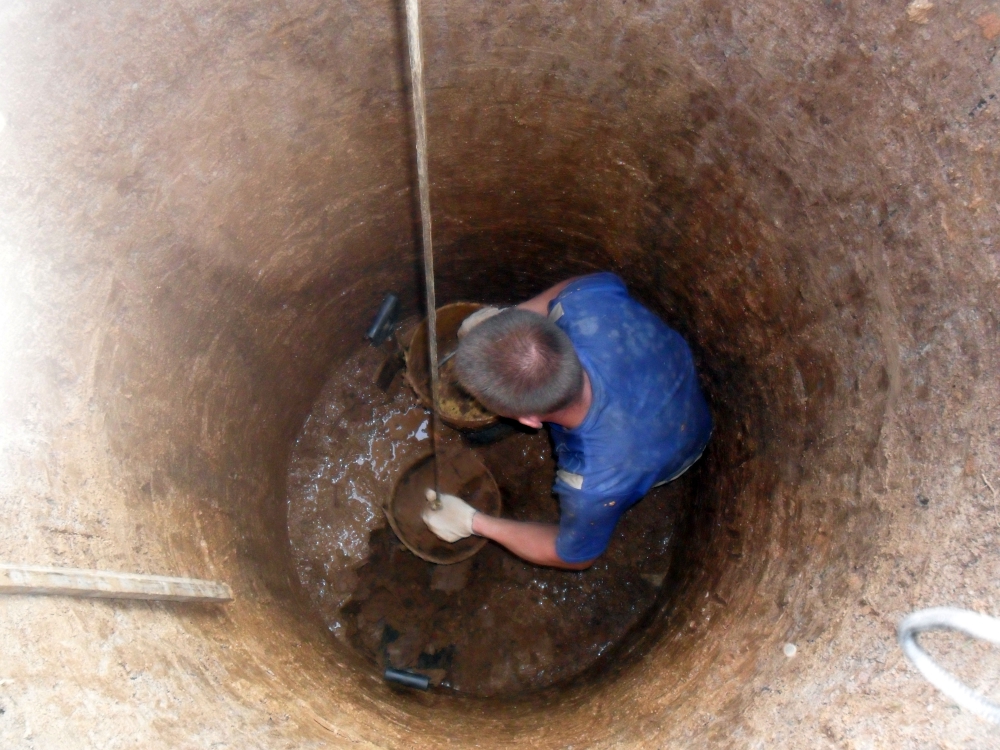

Чистка колодца вручную

Чистка колодца вручную

В большинстве же случаев причиной обмеления является заиливание. С течением времени мусор, оседающий на дно, превращается в ил, который забивает жилу, и приток снижается. Для бесперебойного водоснабжения дачи из колодца требуется его периодическая очистка (раскачка). Ее мы подробно описали выше.

Если очистка почти не помогла, но влага все же начала понемногу поступать, это означает, что заилились сами протоки. Их промывают водой из цистерны. Влага, просачиваясь в водоносный слой, хорошо прочистит родники.

При выборке части водоносного пласта колодец можно докопать, то есть опустить водозабор чуть ниже. Учите, что подобное заглубление должно проводиться с умом. Не стоит бросать его при первых же струйках воды. Но и опускание на слишком большую глубину нежелательно. Иначе вы закроете бетонными кольцами возможные роднички. Докопку производят чаще на 3-4 кольца.

Углублять колодцы с плывунами не стоит – добиться увеличения притока в этом случае вряд ли удастся.

Автор этого видео является профессионалом-колодезником, и о всех тонкостях его сооружения знает не понаслышке.

Копка колодца: советы профессионала-колодезника
