Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы
Навес над входом является важнейшим архитектурным элементом любого строения. Ведь он выполняет не только эстетическую, но и защитную функцию. Для изготовления своими руками козырька над крыльцом допускается использовать материалы, способные выдерживать значительную ветровую и снеговую нагрузку.
Обязательно ли делать навес над крыльцом?
Навесы из поликарбоната и металлопрофиля
Козырьком (навесом) над крыльцом называют конструкцию, состоящую из прочного каркаса, прикрепляемого к стене или опорам, и кровельного покрытия. Здание без навеса смотрится незавершенным. Но все же основное предназначение такого сооружения – защита входной двери от дождя, снега и талой воды.
Навес нужен не только для того, чтобы влага, стекающая с крыши, не попала вам за шиворот во время открывания-закрывания двери ключом. Скопление воды в этом месте чрезвычайно опасно даже во время небольших заморозков. Ведь риск поскользнутся при входе при отсутствии козырька очень велик. Является он также защитой от сосулек, появляющихся во время оттепели.
Во время дождя без него вам будет не слишком удобно открывать-закрывать входную дверь с зонтиком в руках. Плюс в сильную жару металлическая дверная ручка не будет нагреваться на солнце. Козырек также поможет защитить входную конструкцию от преждевременного выгорания и потери цвета.
back to menu ↑
Основные требования, предъявляемые к навесам

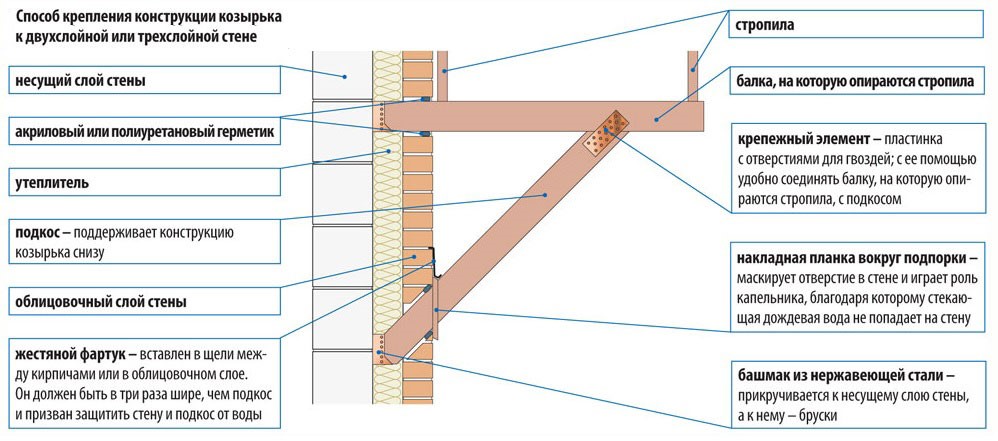

Способ крепления к стене здания
Для того, чтобы козырек выполнял требуемые функции и был абсолютно безопасным, при его создании следует придерживаться нижеперечисленных правил:
- для его изготовления необходимо выбирать только прочные материалы, максимально устойчивые к ветровым, снеговым нагрузкам
- особое внимание обращайте на прочность крепления каркаса; к стене его крепят посредством 6-8 прочных металлических анкеров; при использовании тяжелых кровельных материалов или сборке изделий длиной от 2 м требуется использование опор в виде стоек; опорные столбы бетонируются на глубину 0,8-1,5 м; к дальнейшим работам разрешается приступать лишь через неделю после упрочения бетона
- скаты кровли должны располагаться под углом не менее 20°; оптимальный вариант – наклон 30-50°
- в местах пристыковки козырька к стене требуется дополнительная гидроизоляция
- во избежание образования наледи следует предусмотреть систему отвода дождевой и талой воды; использовать можно как накопительные емкости, так и ливневку или желоба
- длина навеса – шире входной двери на 60 см, то есть он должен отступать от нее с обеих сторон на 30 см
- ширина козырька – не менее 70 см
- чтобы козырек не мешал двери свободно открываться-закрываться, от ее верха необходимо сделать отступ 30 см
- при монтаже тонкой, гибкой кровли несущая обрешетка делается сплошной
- так как подобное сооружение является частью строения, оно должно полностью соответствовать его общему стилю
Виды козырьков
Виды навесов
Для изготовления навесов над входом в здание можно применять самые разные виды материалы: от экологичного дерева до полупрозрачного поликарбоната, профнастила, металлической или гибкой черепицы. Самое главное, чтобы конструкция получилась прочной и надежной. В качестве каркаса чаще используются металлические уголки, трубы или толстые бруски дерева. При навешивании легких конструкций из поликарбоната допускается использование алюминиевого профиля.
По форме они могут одно-, двух-, многоскатные, куполообразные, арочные, полукруглые (маркизы). Козырьки могут иметь сложную, в том числе и многоуровневую форму.
В зависимости от материалов изготовления, выбранного стиля навесы над крыльцом могут выполняться в виде:
- облегченных конструкций, прикрепляемых только к стене здания
- козырьков с дополнительным укреплением в виде металлических опор или деревянных балок
Дерево

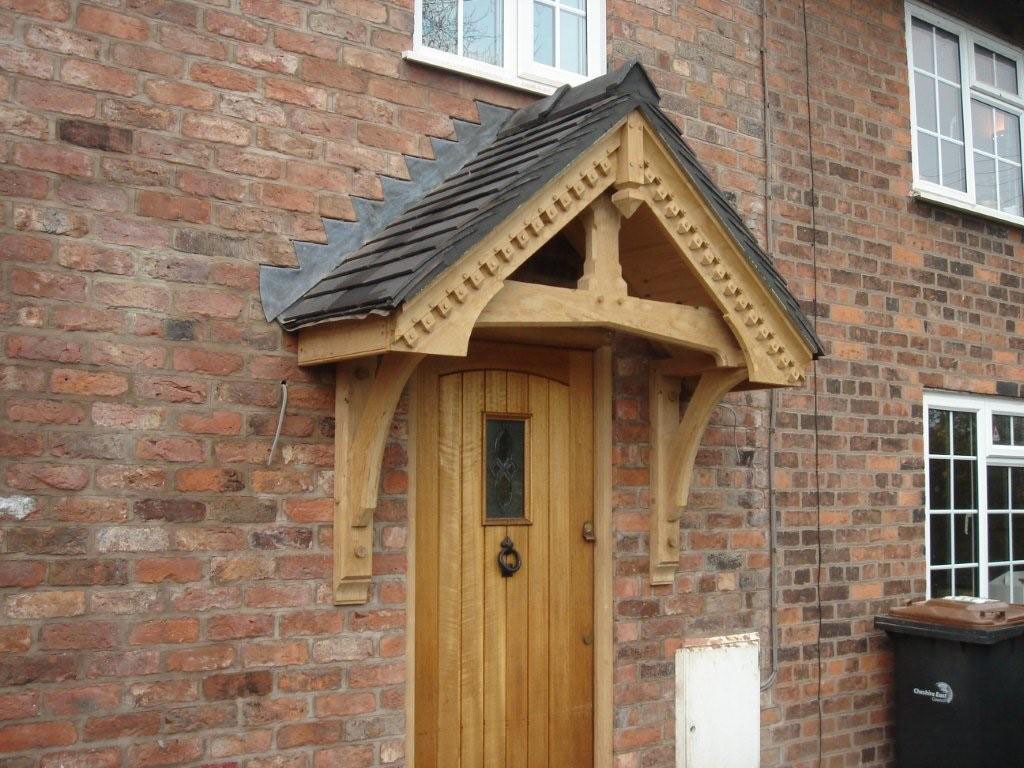

Деревянный навес с креплением только к стене здания
- Работать с этим экологичным материалом несложно – он имеет небольшой вес плюс легко поддается обработке, а при пропитывании специальными составами способен прослужить не менее 40-50 лет.
- Причем дерево можно использоваться не только для изготовления каркаса, но и кровли. Для этого используют доску, а также различные разновидности деревянной черепицы: шиндель, гонт, лемех.
- Однако изготавливать козырек над крыльцом (фото) из подобного материала есть смысл в том случае, если строение оформлено в этом же стиле. В остальных случаях лучше заменить дерево на более практичный и долговечный материал.
Шифер

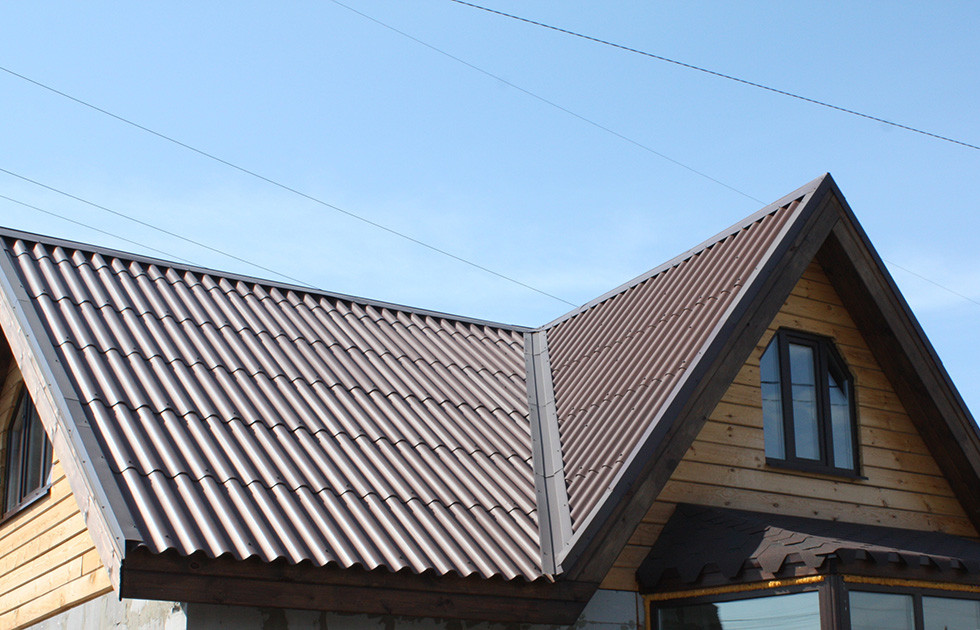

Крыша из цветного шифера
- Недорогой асбестоцементный шифер, не боящийся влаги, гниения и коррозии, является превосходным кровельным материалом, способным служить верой и правдой в течение многих десятилетий. Но все же из-за его большого веса использовать его для покрытия козырька не стоит. Ведь для такой кровли понадобятся дополнительные опоры.
- Крепления каркаса только к стене дома будет недостаточно. Понадобится обустройства прочных опор. Иначе, если этот материал под действием собственного веса однажды упадет вниз, травмы будет неизбежны.
- Традиционный шифер лучше заменить на еврошифер из целлюлозы, пропитанной битумом, имеющий меньший вес или шифер из пластика. Так как оба этих материала окрашиваются в яркие цвета, выглядеть сооружение из них будет более привлекательно.
Профнастил и металлочерепица
Козырек из металлочерепицы
- Для увеличения жесткости эти виды кровли изготавливаются из листов особой формы в виде волн или небольших по высоте трапеций. Строительные магазины реализуют профнастил, металлочерепицу разных цветов.
- Стальные листы не боятся огня, жары, мороза и имеют минимальную массу. Однако их парусность (способность сопротивляться порывам ветра) оставляет желать лучшего. Поэтому, если вы не хотите, чтобы навес сорвало при сильных порывах ветра, его форму необходимо тщательно продумать.
- Еще одним существенным недостатком таких кровельных материалов является низкая звукоизоляция. Чтобы звуки дождя, усиленные металлической поверхностью, не действовали вам на нервы, позаботьтесь о звукоизолирующей подложке.
Поликарбонат
[Инструкция] Как сделать качели садовые своими руками: чертежи, размеры (100 Фото & Видео) +Отзывы

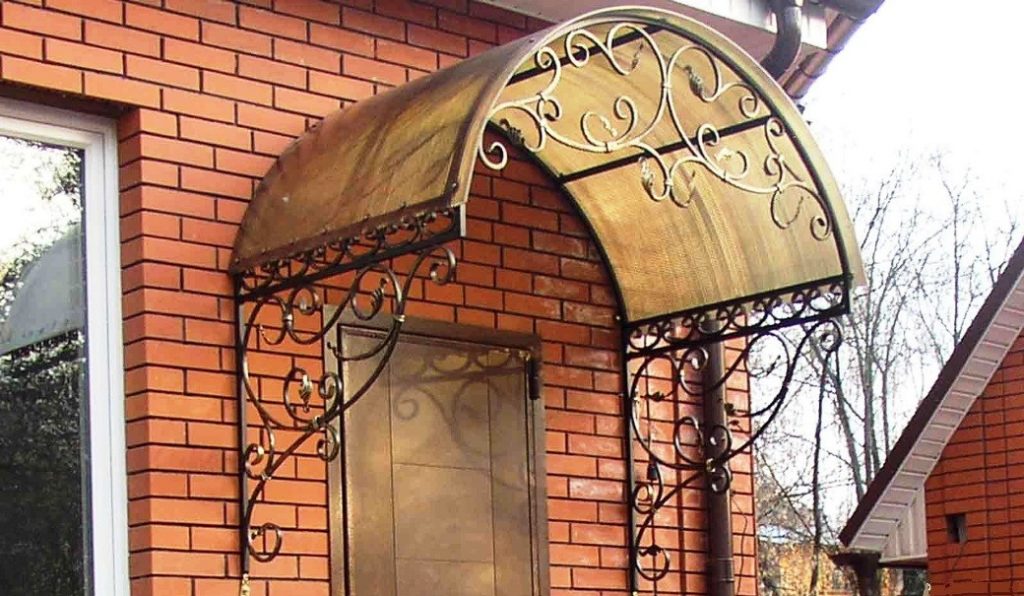

Арочный навес из поликарбоната
- С помощью этого гибкого материала можно создавать любые, в том числе арочные конструкции или конструкции произвольных форм. Еще одним его плюсом является малый вес – масса 1 кв. м поликарбоната составляет всего 1,5 кг. Прочность тонких легких листов достигается за счет слоев, сшитых между собой многочисленными ребрами жесткости. При ближайшем рассмотрении подобная конструкция напоминает соты с множеством ячеек.
- Поликарбонат идеально сочетается со многими современными отделочными материалами: облицовочным кирпичом, металлическим, виниловым сайдингом, клинкерной плиткой, штукатуркой. К недостаткам материала относят высокую парусность и низкую стойкость к ультрафиолету.
- Учите, что его прочность зависит от толщины листов. Для создания навесов вам понадобится поликарбонат толщиной от 6-8 мм. Тонкие листы, используемые обычно для создания теплиц, не подойдут.
Мягкая черепица
Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования. Самые интересные идеи
Навес из мягкой черепицы
- Материал на основе стекловолокна и битума, покрытый посыпкой из мелкой каменной крошки. Очень привлекательный внешне, легок в обработке, имеет малую массу и изготавливается в самой разной цветовой гамме.
- С помощью небольших фрагментов черепицы можно сделать козырек любых, даже самых сложных, необычных форм. Недостаток, пожалуй, у нее один – высокая стоимость.
Изготовление козырька из поликарбоната поэтапно
Навес над крыльцом простейшей формы можно смонтировать даже при отсутствии особого опыта. Если же вы умеете и любите работать с деревом или металлом, то вам будут по плечу даже изделия сложнейшей конфигурации.
back to menu ↑
Чертеж изделия
Без этого этапа работы вряд ли можно обойтись. Даже при наличии определенного опыта заранее составленная схема с указанием размеров изделия позволит избежать досадных ошибок. Эскизы козырька можно разработать самостоятельно или использовать уже готовые, которых в сети предостаточно.
Терраса пристроенная к дому: 150+ Лучших фото идей 2018 года
Форма изделий из поликарбоната
После выбора формы изделия необходимо вооружиться рулеткой и измерить ширину входной двери. Теперь необходимо прибавить к этому размеру 60 см – вы получите ширину будущего козырька. Высота выбирается произвольной – ориентироваться следует в основном на архитектурные особенности самого здания. Не забудьте лишь, что обеспечения нормального стока воды и схода снега навес делается с уклоном не менее 20°.
При проектировании козырька над крыльцом из поликарбоната учитывать стоит и стандартную ширину листов поликарбоната. Она равна 210 см. Ширина таких листов может составлять 300, 600 или даже 120 см.
Просчитать необходимо не только длину, ширину изделия, размеры подкосов, но и количество перемычек. Чтобы козырек прилегал к каркасу плотно, между ними необходимо оставить расстояние 30 см.
back to menu ↑
Сборка каркаса
Металлический каркас собирают посредством сварки или крепежей. Металл предварительно очищают от ржавчины и загрязнений. После окончания сборки его грунтуют и окрашивают.
При изготовлении каркаса для двускатного козырька над крыльцом дома детали, расположенные под прямым углом, перед свариванием закрепляют в струбцине или тисках. Делать шов за один проход не стоит. Лучше сделать несколько точечных прихваток, проверить правильность расположения деталей, при необходимости их выровнять, и только затем закончить сварку.
Для увеличения жесткости конструкции приварить необходимо несколько поперечных планок. Их количество зависит от размера козырька. Последними крепятся поперечины под обрешетку.
Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками +Отзывы
Чертеж простейшего арочного навеса
При изготовлении козырька арочной или другой сложной формы металлические трубы гнут трубогибом. Согнуть металл также можно, сделав через каждые 30-40 см надрезы по всей длине трубы. После того, как она будет изогнута, такие прорези вновь соединяют сваркой. В дальнейшем их зачищают от окалины болгаркой, грунтуют и красят. Для козырьков больших размеров используют упоры и соединительные балки. Количество ребер жесткости напрямую зависит от размеров козырька.
Для крепления небольшого навеса к стене достаточно 4 анкеров. Для этого по углам металлического каркаса заранее высверливают отверстия, диаметр которых равен диаметру анкеров, а на стене делают соответствующую разметку.
Для навесов больших размеров готовятся стойки, которые привариваются к каркасу. Их углубляют в землю на 0,5 м и заливают бетонным раствором. Часть труб, уходящих в грунт, для защиты от ржавчины покрывают мастикой из битума.
Весьма привлекательно смотрится изделия сложной формы в сочетании с кованым металлом. В изготовлении они достаточно сложны. Такой козырек над крыльцом из поликарбоната лучше купить уже готовым. Прикрепить его к стене можно самостоятельно.
Способы крепления к стене
Таких способов существует несколько, козырек можно:
- приварить к встроенной в стену арматуре; ее закладывают в кладку еще на этапе возведения строения
- закрепить на U-образных кронштейнах; подобный способ допустим лишь для монтажа легких навесов
- прикрутить анкерными болтами (самый распространенный способ)
Крепление поликарбоната
Как сделать садовые дорожки на даче своими руками? (80+ Фото) Вариантов отличных идей +Отзывы
Схематичный чертеж двускатного навеса из поликарбоната
Листы этого материала соединяются между собой с помощью специальных профилей. Поликарбонат крепится к каркасу саморезами, снабженными термошайбами. Чтобы в процессе теплового расширения при перепаде температур поликарбонат не растрескался, слишком плотно прикручивать саморезы не стоит.
Для защиты от попадания дождевых капель, снега торцы также закрывают профилем. Для плотного прилегания материала необходимо предусмотреть между каркасом и кровлей силиконовую или резиновую прослойку.
Во избежание попадания влаги места крепления навеса к стене следует загерметезировать. Для этого используют специальные мастики, кровельный силикон или другие материалы со сходными свойствами. Использовать можно также резину или отрезки гибкого кровельного материала.
В месте стыковки козырька с крыльцом необходимо прикрепить отбойную планку, иначе по стене будет стекать вода. Этот метод используется для монтажа любых видов кровли, в том числе поликарбоната.
Навес из профнастила
Как сделать козырек над крыльцом из профилированных металлических листов? Процесс изготовления такого сооружения схож с предыдущим. Так как профнастил имеет больший, чем у поликарбоната, вес, использование алюминиевого профиля для сборки каркаса в этом случае недопустимо. Его собирают только из металлического уголка, труб или деревянных брусков.

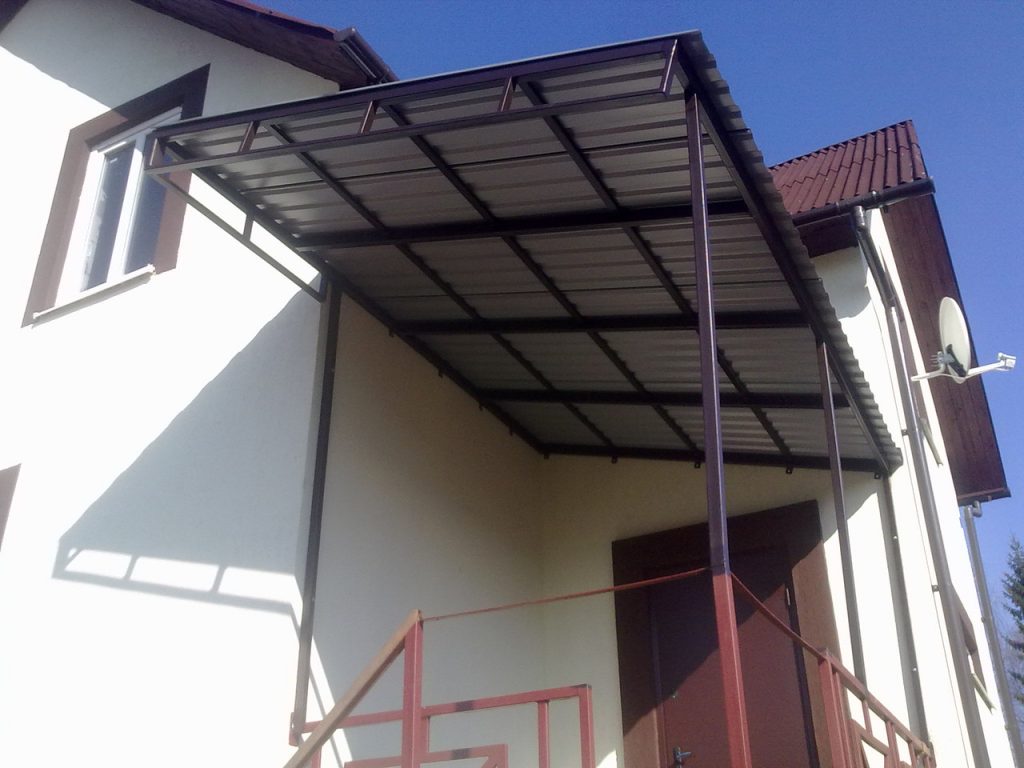

Навес из профнастила
Так как металлические листы хорошо проводят звуки, козырек необходимо обязательно звукоизолировать. Иначе звон капель, падающих на металлическую поверхность, будет постоянно действовать вам на нервы. Пенопласт, обладающий низкими звукоизоляционными свойствами, приобретать не стоит. Лучше использовать минвату.
Профлисты должны иметь среднюю толщину и высоту волны 20-60 мм. Для крепления одного листа понадобится 11-12 саморезов с широкой шляпкой, обязательно оцинкованных, снабженных пластиковой или резиновой прокладкой.
Для монтажа отбойной планки, служащей защитой от влаги, стену предварительно штробят на глубину 5-7 мм. В полученное углубление заводят край планки и прикручивают ее к стене. Второй ее край должен лежать на кровле. Место стыка герметизируется мастикой и прокладывается резиновым уплотнителем.
back to menu ↑
Деревянный козырек
Простейший деревянный каркас
Вам понадобятся бруски двух видов: сечением 75х75 мм для изготовления опор и стропил сечением 15х15 мм для обустройства обрешетки. Для защиты от преждевременного гниения их предварительно обрабатывают битумом.
Нужна будет также 25-миллиметровая доска для создания кровли или деревянная черепица. Для крепления изделия к стене используются анкерные болты, а для сборки обрешетки скобы и саморезы. Кровля монтируется на шиферные гвозди или саморезы.
Изготовление навеса с опорными столбами
Для изготовления козырька над крыльцом из дерева:
- Над дверью с помощью металлических анкеров крепится деревянный брусок. Расстояние между крепежами – 40-50 см.
- Горизонтальность расположения бруска выверяют строительным уровнем. Для крепления стропил в нем предварительно готовятся пазы.
- На анкерные болты монтируют также боковые, вертикально расположенные бруски.
- К прикрепленному к стене бруску с помощью металлических скоб прикручиваются подкосы, служащие для козырька упором, и перекладина, расположенная горизонтально.
- К горизонтально проходящей перекладине монтируется передний брус обрешетки. Задний брус крепится с торцов вертикально проходящих брусьев.
- Для монтажа обрешетки торцы реек срезают под нужным углом и крепят с помощью саморезов. Можно, напротив, не срезать рейки, а выпилить для них в стропилах пазы.
- Кровельный материал начинают укладывать от свободного края
Основные ошибки, допускаемые при изготовлении навеса

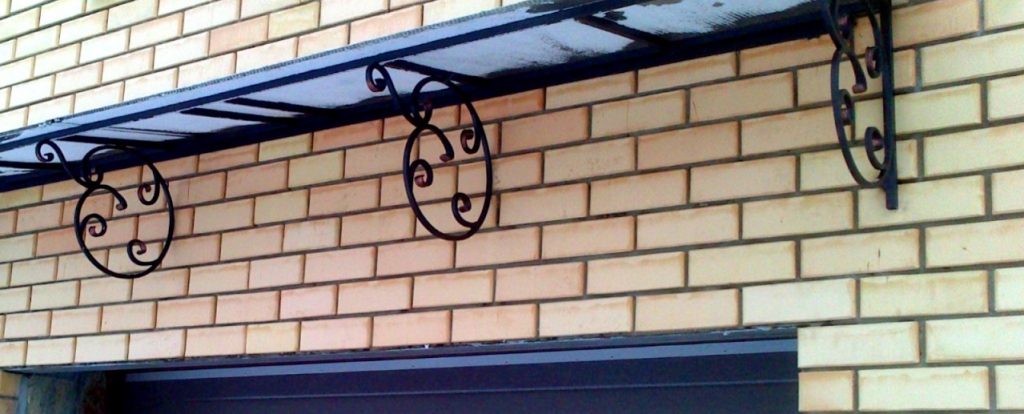

Навес над входом в гараж
Если вы никогда не сталкивались с изготовлением козырька над крыльцом, не лишним будет прислушаться к советам специалистов.
К самым распространенным ошибкам, допускаемым при сборке таких конструкций, являются:
- недостаточная ширина и длина конструкции: небольшой козырек не будет выполнять своей основной функции – защиту входной двери от ветра, дождя, снега
- невысокая прочность: навес должен выдерживать не только собственный вес, но и массу снега; иначе возможно провисание, а затем и обрушение конструкции
- отсутствие антикоррозийной и противогнилостной обработки: каким бы декоративным не было подобное сооружение, прослужит оно недолго; в дальнейшем в целях профилактики защитную обработку стоит проводить раз в год
- малое количество крепежей: на крепежных изделиях даже при строительстве небольших сооружений во избежание их обрушения лучше не экономить
Сколько стоят готовые козырьки?
Конструкция сложной формы с отделкой металлом
Если вы не уверены в собственных силах, можно купить козырек над крыльцом в уже собранном виде. Компаний, занимающихся их изготовлением, в каждом регионе немало.
Стоимость изделия зависит от вида и сложности конструкции. Простейший навес из поликарбоната с гнутым кованым каркасом обойдется в 7-8 тыс. руб. Козырьки сложной формы стоят от 25 до 50 тыс. руб. Работы по их монтажу оплачиваются отдельно.
При выборе навеса стоит остановиться на более прочных изделиях с монолитным, собранным с помощью сварки каркасом. Изделия модульного типа придется собирать самостоятельно.
Тому же, кто умеет и любит работать с металлом, стоит посмотреть видео о том, как сделать кованый козырек:
ВИДЕО: Как сделать козырёк над входной дверью своими руками
