Ручной культиватор Торнадо своими руками | Чертежи +размеры

Культиватор Торнадо

В последнее время в продаже появился ручной культиватор Торнадо, и мы не смогли обойти эту тему. Ведь имея в хозяйстве такой культиватор, им можно и копать ямки для посадки вместо лопаты, и разрыхлить грунт вместо тяпки, и удалять глубококорневые сорняки и переносить их на компостную яму вместо вил. Но стоимость его довольно высока. В нашей статье мы расскажем, как сделать ручной культиватор Торнадо своими руками, сэкономив при этом немалые средства.

Материалы для изготовления

Для того, чтобы сделать культиватор, вам понадобятся:

  • металлическая труба Ø 2 см;
  • пружина подвески автомобиля;
  • болгарка;
  • сварочный аппарат;
  • маркер;
  • тиски;
  • фанера, монтажная шпилька, гайки для изготовления шаблона;

Шаг 1. Делаем основу культиватора

1

Клыки культиватора будем делать из центральной части пружины автомобильной подвески. Маркером намечаем 4 полувитка для заготовок клыков.

Маркером намечаем 4 полувитка для заготовок клыков

Источник: https://youtu.be/6U_xOXwXqeE

2

Разрезаем пружину болгаркой.

Разрезаем пружину болгаркой

Источник: https://youtu.be/6U_xOXwXqeE

3

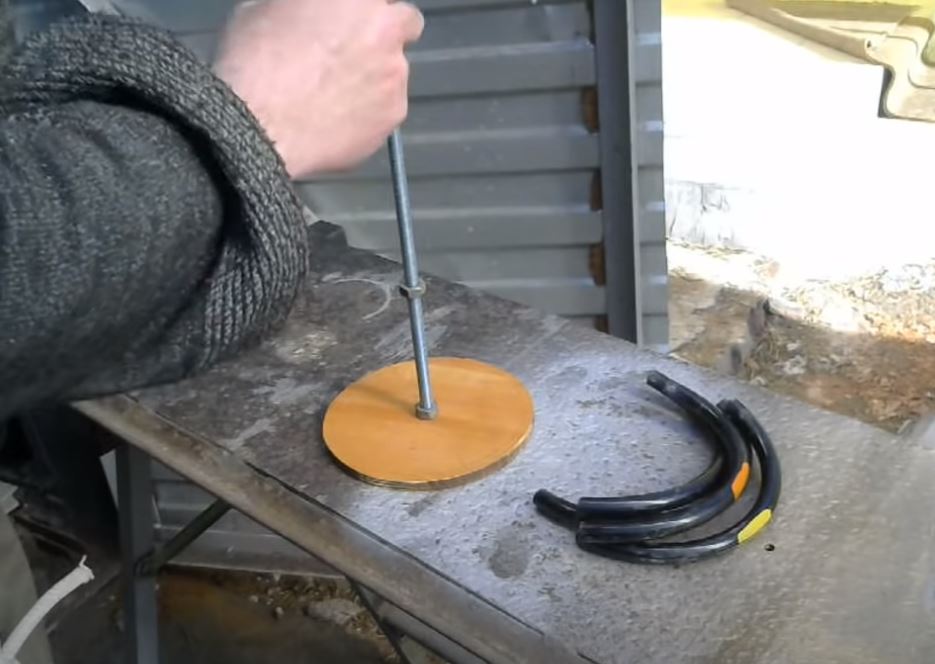

Из фанеры и монтажной шпильки изготавливаем шаблон, на котором будем сваривать основную часть культиватора.

изготавливаем шаблон

Источник: https://youtu.be/6U_xOXwXqeE

4

Надеваем на шпильку втулку, отрезанную от металлической трубы, и зажимаем ее гайкой.

5

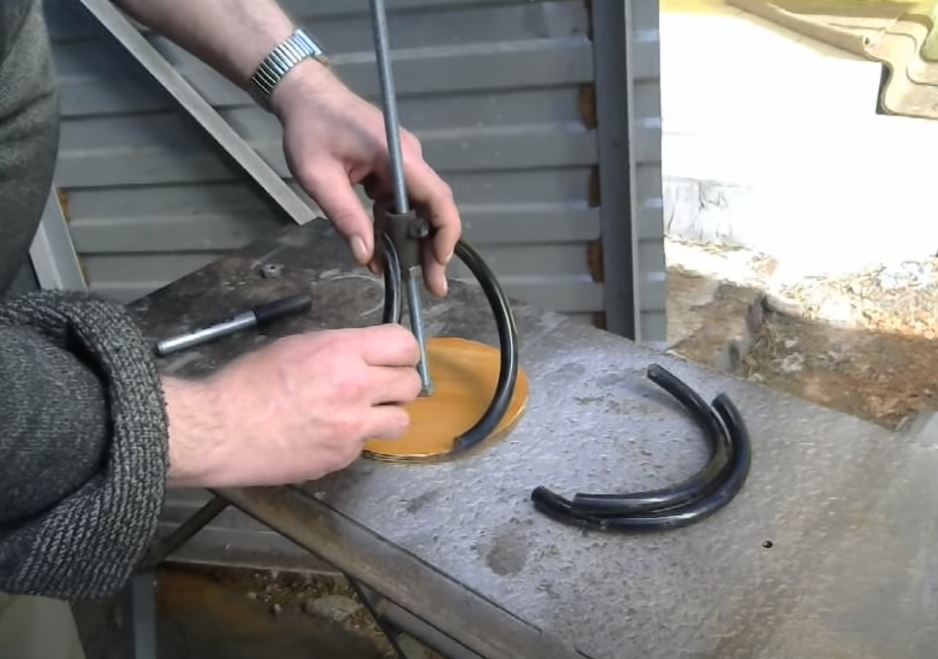

Располагаем клыки так, чтобы при вращении культиватора по часовой стрелке они как-бы вгрызались в землю.

Располагаем клыки

Источник: https://youtu.be/6U_xOXwXqeE

6

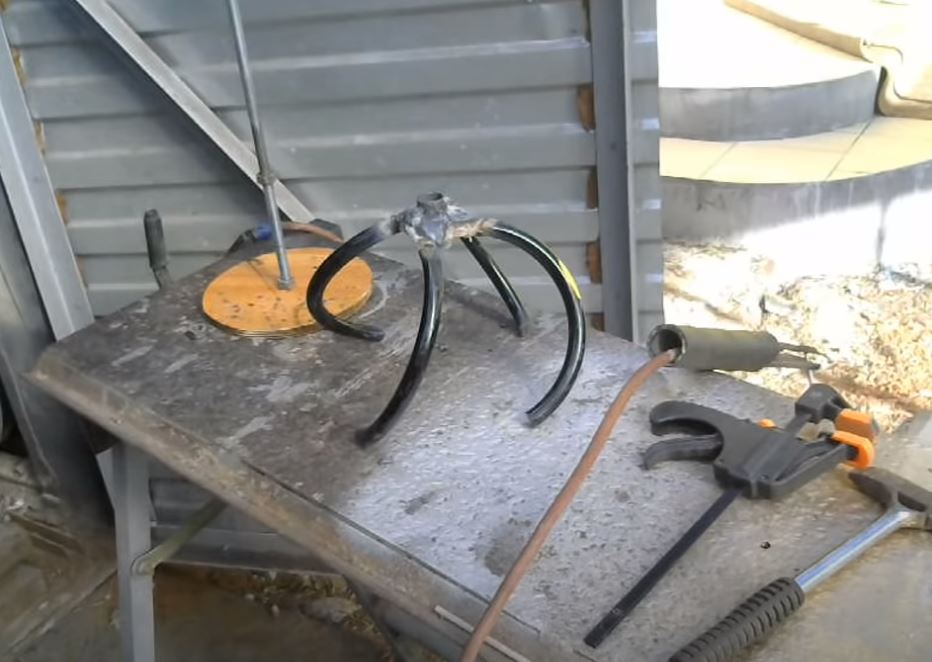

После проведения сварочных работ получается вот такая основа для культиватора.

основа для культиватора

Источник: https://youtu.be/6U_xOXwXqeE

7

Клыки культиватора затачиваем под углом 45 градусов.

Клыки культиватора затачиваем под углом 45 градусов

Источник: https://youtu.be/6U_xOXwXqeE

Шаг 2. Удлиняем клыки

1

Для лучшего позиционирования культиватора при работе, удлиним клыки, сместив их к центру. Для этого от оставшейся части пружины отрезаем 4 заготовки.

2

Для лучшей стыковки с клыками основы, затачиваем одну сторону под 45 градусов.

3

Расположив основу культиватора на шаблоне, выставляем полученные заготовки.

Расположив основу культиватора на шаблоне, выставляем полученные заготовки

Источник: https://youtu.be/6U_xOXwXqeE

4

Привариваем заготовки и зашлифовываем места сварки.

5

Остро затачиваем клыки культиватора.

Шаг 3. Привариваем штангу и вороток

1

Из металлической трубы вырезаем штангу, удобную по высоте для работы и вороток.

Из металлической трубы вырезаем штангу, удобную по высоте для работы и вороток

Источник: https://youtu.be/6U_xOXwXqeE

2

Свариваем их между собой и привариваем к основе культиватора.

Привариваем их к основе культиватора

Источник: https://youtu.be/6U_xOXwXqeE

Шаг 4. Проводим испытание

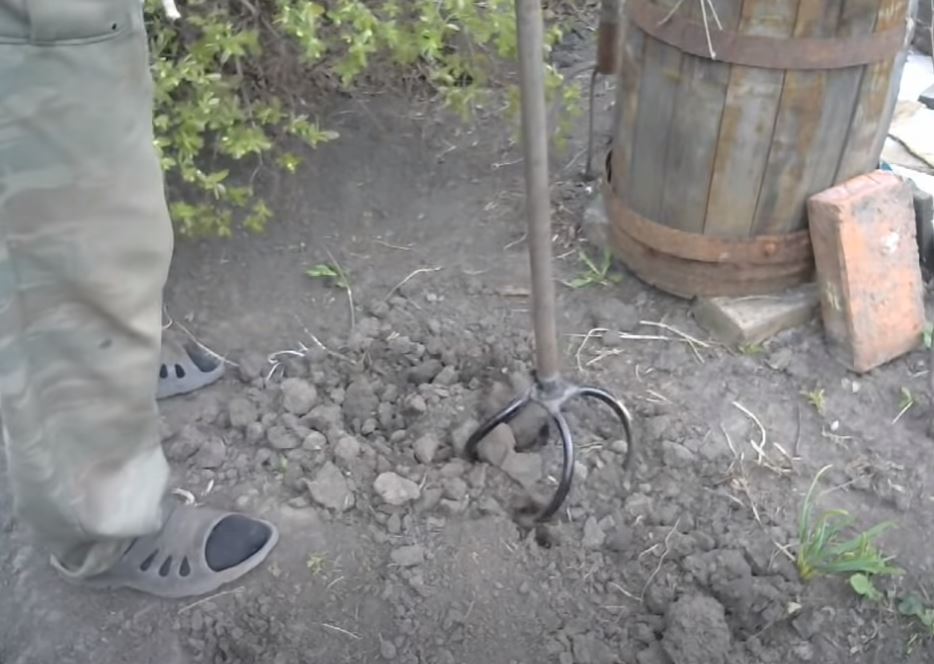

Культиватор легко рыхлит даже твердую землю.

Культиватор легко рыхлит даже твердую землю

Источник: https://youtu.be/6U_xOXwXqeE

Сделанный таким образом культиватор ни в чем не уступает покупному. А благодаря использованию в конструкции пружинной стали, он никогда не сломается и не согнется.
