Делаем культиватор

Теплая и ранняя весна способствует быстрой посадке овощей на приусадебных участках. Теперь как раз самое время подумать о борьбе с сорняками. Конечно же, можно это делать и обычной тяпкой, но это очень длительный и трудоемкий процесс. В нашей статье мы расскажем, как ускорить борьбу с сорняками, сделав ручной культиватор своими руками из подручных средств. Этот инструмент существенно упростит прополку овощей на вашем участке и сэкономит так необходимое на даче время.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео) Читайте также: Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Материалы для изготовления

Для того, чтобы сделать культиватор, вам понадобятся:

  • переднее велосипедное колесо с вилкой и рулем;
  • металлический уголок;
  • диск от циркулярной пилы или любая другая каленая сталь, подходящая по размеру;
  • листовой металл;
  • болгарка;
  • сварочный аппарат;
  • металлические профильная и круглая трубы;
  • арматура;
  • дрель;
  • болты, гайки, шайбы.

Шаг 1. Делаем нож культиватора

1

Из диска циркулярной пилы вырезаем два прямоугольных ножа.

2

Обрезаем их по размеру и по одной стороне делаем клин, для последующего сваривания в V-образный нож. Размер ножа подбирайте по самому узкому междурядью, которое предполагается пропалывать.

Размер ножа подбирайте по самому узкому междурядью

Источник: https://youtu.be/17F9564ZaJY

3

Свариваем пластины между собой, укрепив их сверху ранее отрезанной от диска пластиной.

4

Затачиваем получившийся нож. В результате нож имеет следующий вид.

Затачиваем получившийся нож

Источник: https://youtu.be/17F9564ZaJY

Шаг 2. Собираем сошку культиватора

1

Из листовой стали вырезаем две пластины с расчетом того, что рабочая глубина культиватора ≈200 мм.

2

Торец пластины, привариваемый к ножу, срезаем немного под углом, чтобы нож зарывался в землю.

Торец пластины, привариваемый к ножу

Источник: https://youtu.be/17F9564ZaJY

3

В верхней части пластины просверливаем крепежное отверстие.

4

От профильной трубы отрезаем кусок по ширине ножа. От уголка отрезаем два куска и просверливаем в них несколько симметричных отверстий для возможности изменения глубины ножа сошки.

5

Свариваем П-образное соединение и болтами прикручиваем к нему нож культиватора.

Свариваем П-образное соединение

Источник: https://youtu.be/17F9564ZaJY

Для удобства в работе, часть щек уголка можно срезать.

Шаг 3. Присоединяем сошку к колесной базе

1

Привариваем сошку к велосипедной вилке на расстоянии ≈300 мм от оси колеса.

2

Обрезаем верхнюю часть вилки.

3

Из листового металла вырезаем пластину, по ширине вилки и привариваем ее.

4

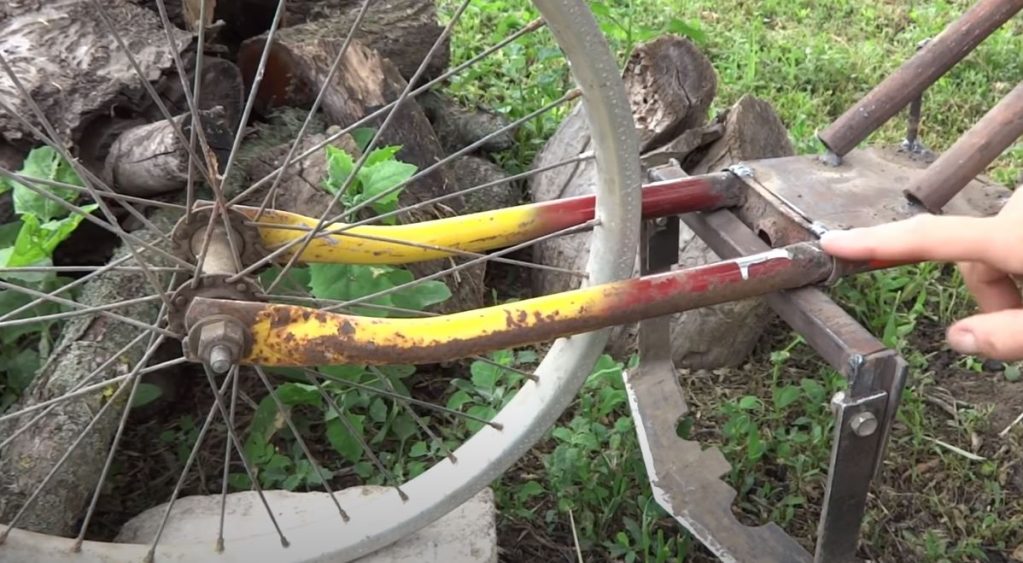

К ней на распорках из арматуры привариваем две трубы для управления культиватором.

на распорках из арматуры привариваем две трубы

Источник: https://youtu.be/17F9564ZaJY

Длину и угол наклона труб подбирайте индивидуально.
5

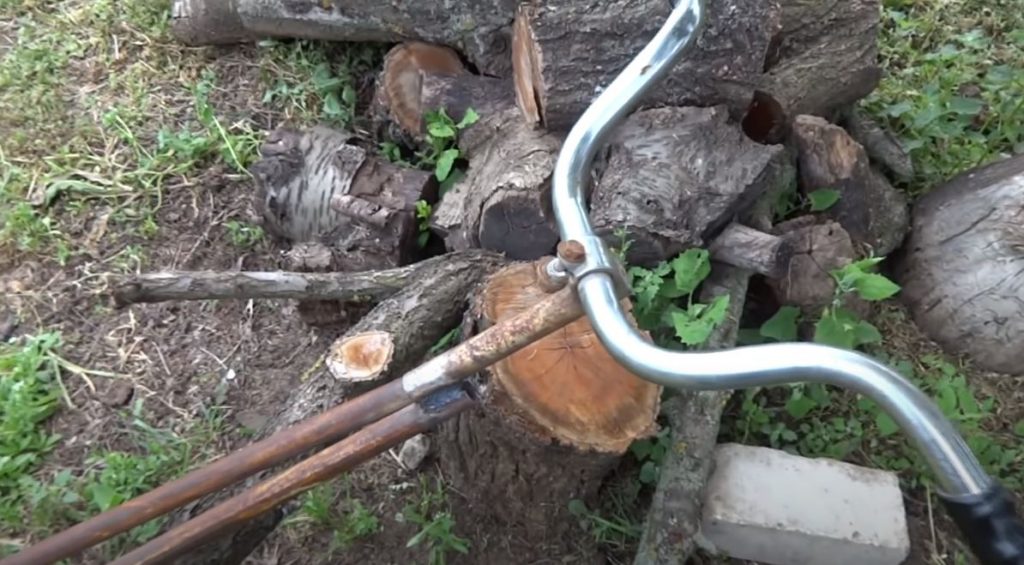

Вторые края труб сводим и привариваем к ним велосипедный руль.

привариваем велосипедный руль

Источник: https://youtu.be/17F9564ZaJY

6

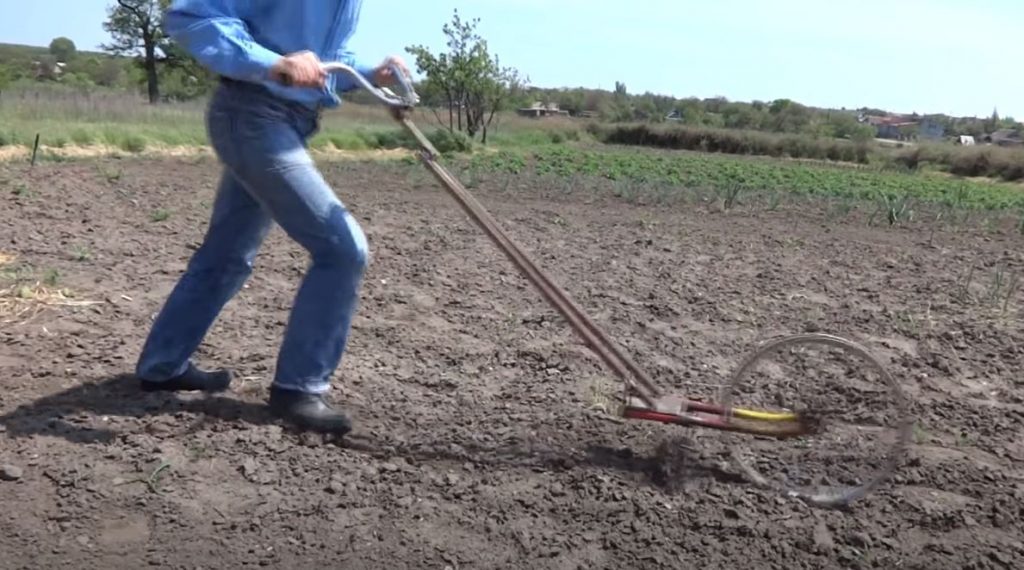

Культиватор готов. Им можно с легкостью пропалывать как узкие междурядья, например между луком и морковкой, так и широкие (между картошкой и капустой). Только во втором случае проходить междурядье необходимо два раза. Можно также обрабатывать участки, оставленные под посадку рассады, проходя культиватором ряд к ряду.

Культиватор готов

Источник: https://youtu.be/17F9564ZaJY
