Тот, кто когда-либо копал траншею под укладку кабеля, труб или установку бордюров на дачном участке, не понаслышке знает, насколько это трудоемкая и изнурительная работа. В нашей статье мы расскажем, как сделать траншеекопатель своими руками, чтобы намного облегчить и ускорить данный вид работ. Для его создания вам понадобится редуктор с валом ротора от сломанной болгарки. А в качестве привода будем использовать двигатель с верхним редуктором от бензокосы.

Дрель для дома | ТОП-12 Лучших ударных и без ударных моделей | Рейтинг +Отзывы Читайте также: Дрель для дома | ТОП-12 Лучших ударных и без ударных моделей | Рейтинг +Отзывы

Материалы для изготовления

Для того, чтобы сделать траншеекопатель, вам понадобятся:

  • редуктор болгарки с валом ротора;
  • металлическая труба по диаметру штанги косы;
  • двигатель бензотриммера с верхним редуктором и валом;
  • толстый листовой металл для изготовления ножа;
  • листовой металл 4 мм;
  • сварочный аппарат;
  • болгарка;
  • отвертка или шуруповерт;
  • тиски;
  • молоток;
  • дрель;
  • металлические уголки, трубы, кругляк;
  • пара колес от тележки;
  • велосипедный руль с рычагом тормоза.

Шаг 1. Делаем вал с нижним редуктором траншеекопателя

1

Снимаем со старой болгарки редуктор вместе с ротором двигателя.

2

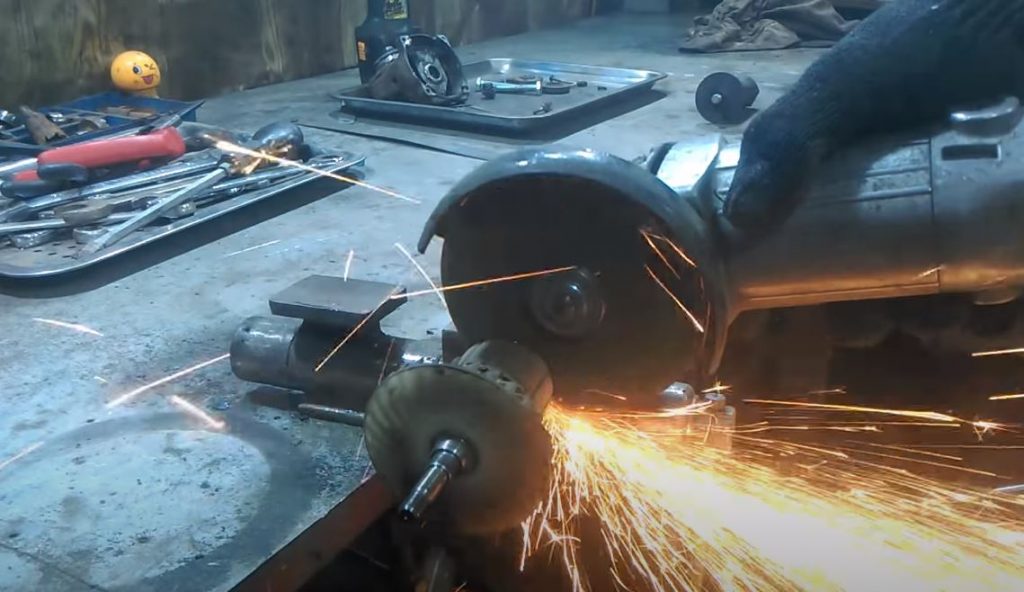

Вынимаем вал с обмотками якоря из редуктора и разрезаем его пополам.

разрезаем вал пополам

Источник: https://youtu.be/reBu_zO1-MI

3

В дальнейшем нам нужна часть вала, входящая в редуктор болгарки. Сбиваем с нее обмотки.

4

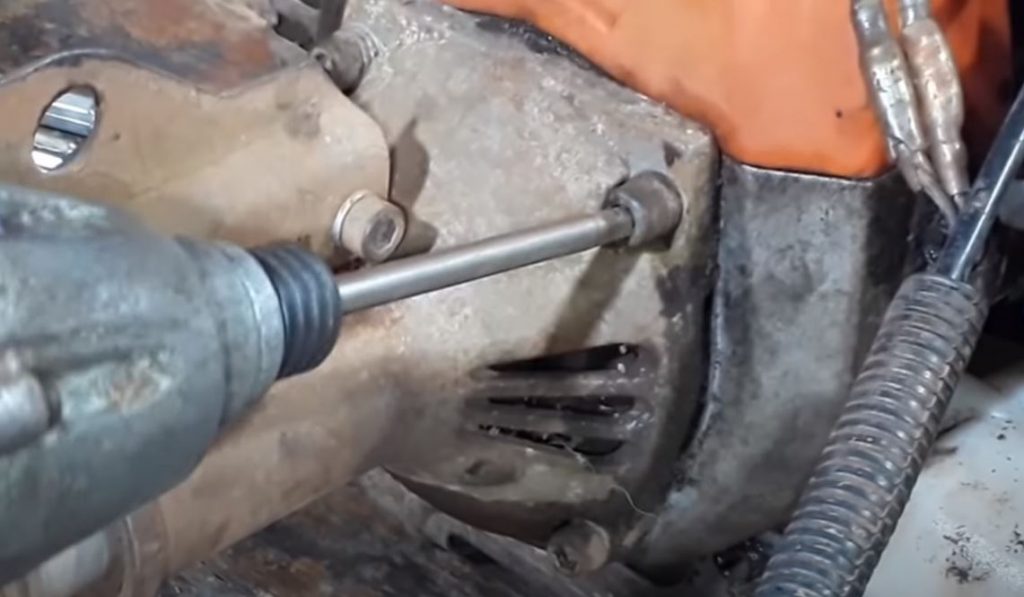

С бензокосы снимаем штангу с валом. Если вы планируете использовать один двигатель на обоих устройствах, лучше приобрести второй вал, а штангу сделать из крепкой металлической трубы. Если нет – укрепите штангу бензопилы, вставив внутрь нее металлическую трубу.

С бензокосы снимаем штангу с валом

Источник: https://youtu.be/reBu_zO1-MI

5

Обрезаем вал и штангу (или трубу, ее заменяющую) со стороны входа в верхний редуктор триммера на необходимую длину (вал на 25-30 см, штангу – с учетом удлинения вала за счет приваривания вала болгарки).

6

Свариваем оба вала отрезанными сторонами. Для улучшения соосности можно высверлить в центре одного из валов отверстие, а в другом проточить шпильку нужного диаметра.

Свариваем оба вала отрезанными сторонами

Источник: https://youtu.be/reBu_zO1-MI

7

Из листовой стали вырезаем крышку для редуктора и просверливаем в ней крепежные отверстия и отверстие под вал.

8

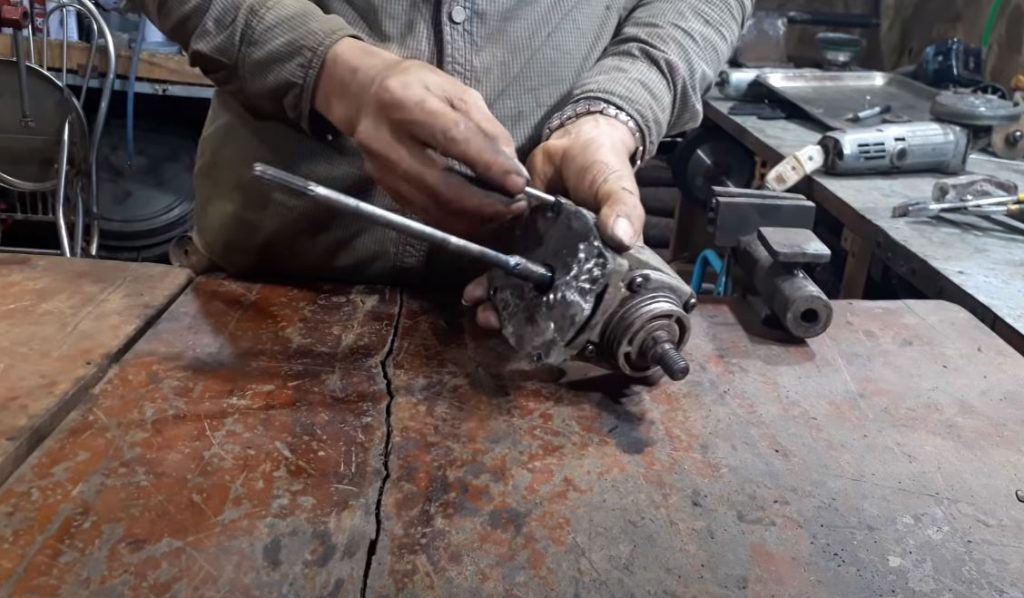

Собираем редуктор болгарки с изготовленным валом. Закрываем его крышкой.

Собираем редуктор болгарки с изготовленным валом

Источник: https://youtu.be/reBu_zO1-MI

9

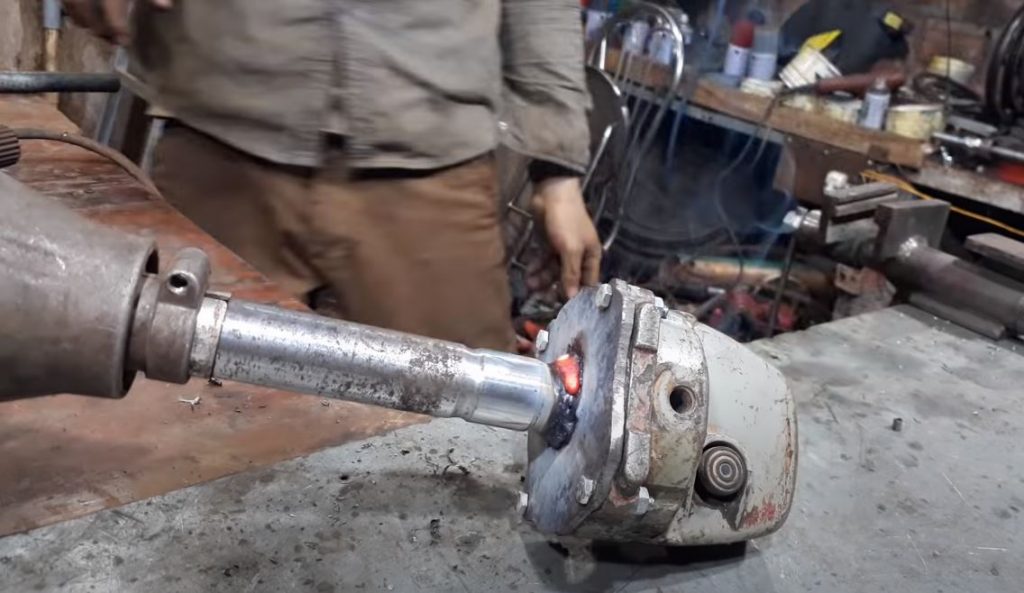

Вставив штангу и вал в верхний редуктор триммера, второй конец штанги привариваем к крышке редуктора болгарки.

второй конец штанги привариваем к крышке редуктора болгарки

Источник: https://youtu.be/reBu_zO1-MI

Шаг 2. Делаем активный нож траншеекопателя

1

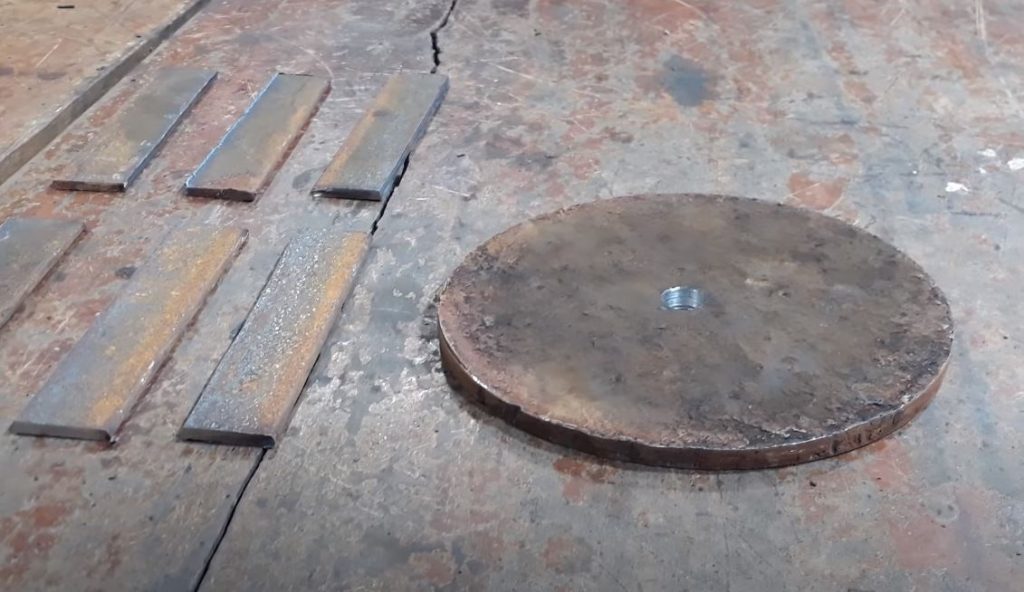

Из толстого металла вырезаем диск для ножа и шесть прямоугольных окончаний. В центре диска высверливаем отверстие для крепления в редукторе болгарки.

Из толстого металла вырезаем диск для ножа и шесть прямоугольных окончаний

Источник: https://youtu.be/reBu_zO1-MI

2

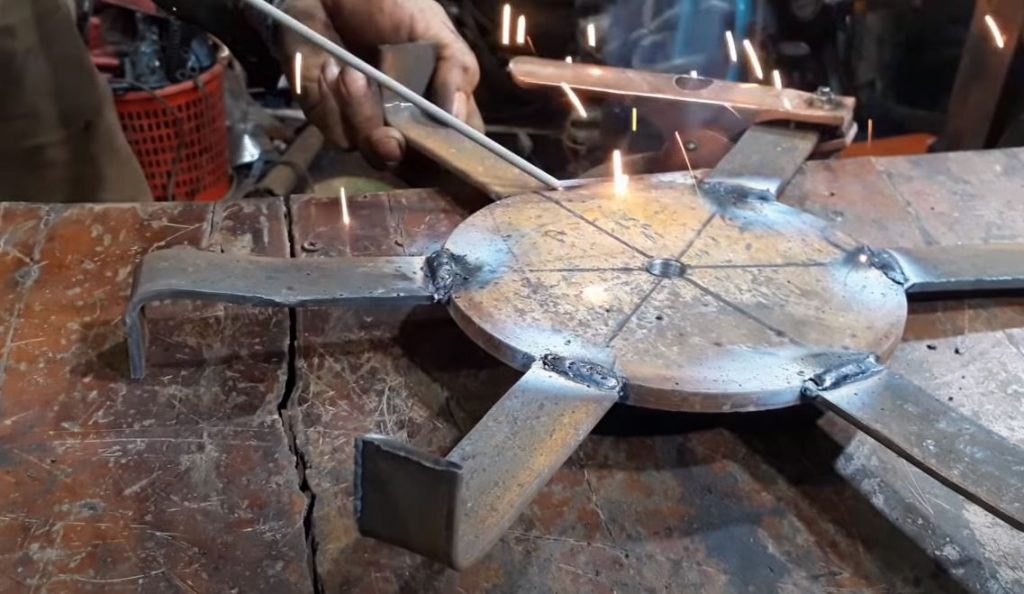

Загибаем края окончаний под углом 90 градусов и привариваем их к диску, чередуя направления загибов в разные стороны.

Загибаем края окончаний под углом 90 градусов и привариваем их к диску

Источник: https://youtu.be/reBu_zO1-MI

Шаг 3. Собираем траншеекопатель

1

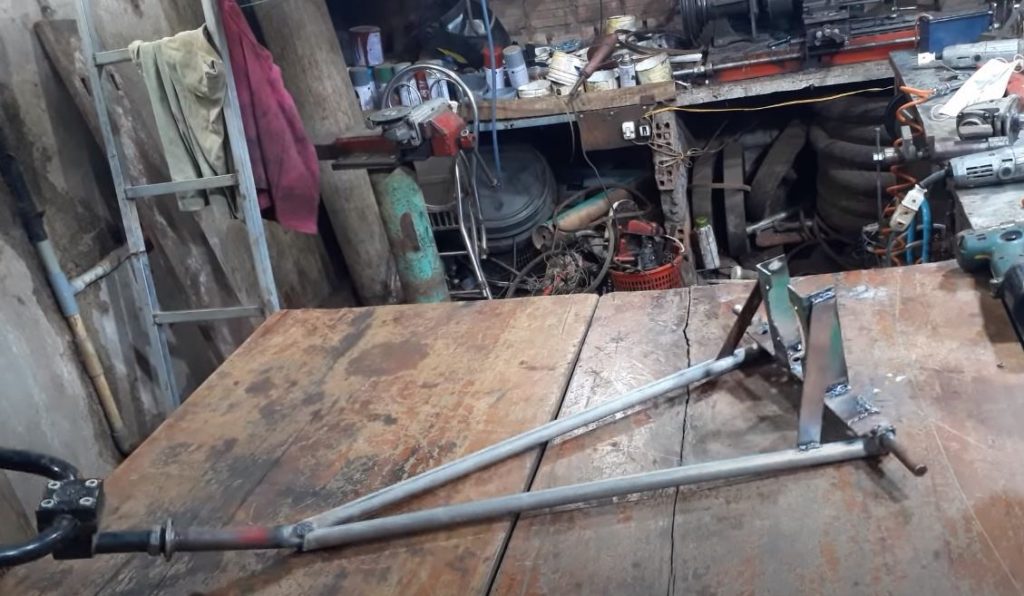

Из уголков, металлических труб, кругляка и велосипедного руля свариваем раму траншеекопателя, предусмотрев крепление для двигателя через крепеж верхнего редуктора.

Из уголков, металлических труб, кругляка и велосипедного руля свариваем раму траншеекопателя

Источник: https://youtu.be/reBu_zO1-MI

2

Устанавливаем на оси колеса от тележки.

3

Закрепляем двигатель и нож траншеекопателя.

4

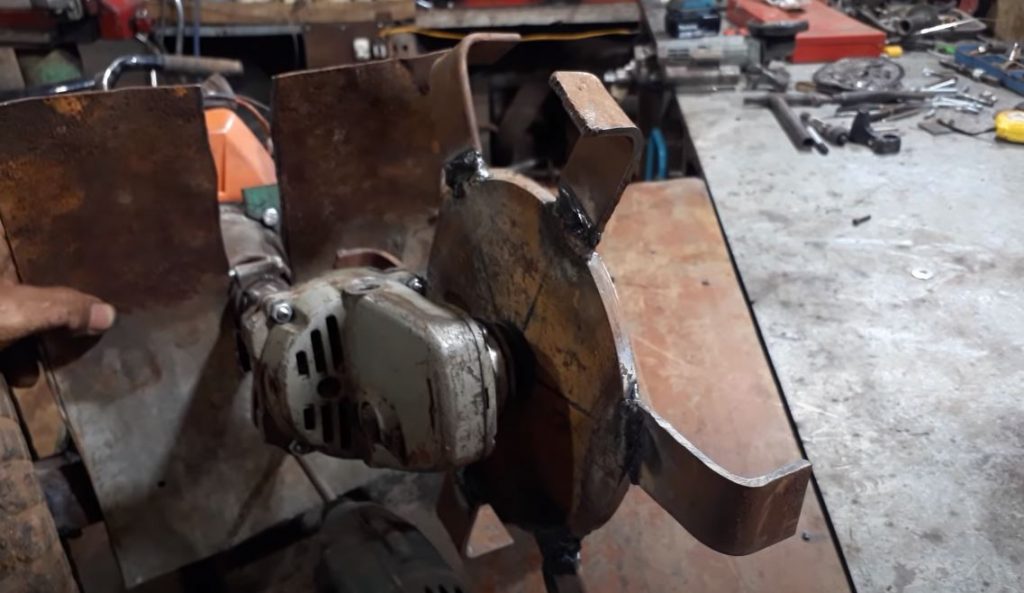

Из листового металла вырезаем и устанавливаем защитный кожух.

Из листового металла вырезаем и устанавливаем защитный кожух

Источник: https://youtu.be/reBu_zO1-MI

Кожух также выполняет функции разбрасывателя земли при работе траншеекопателя.
5

Тросик газа выводим на велосипедный руль и подсоединяем к тормозному рычагу.

Шаг 4. Проводим испытание

1

Вывозим траншеекопатель на нужное место и, дергая за рукоятку стартера, заводим двигатель.

2

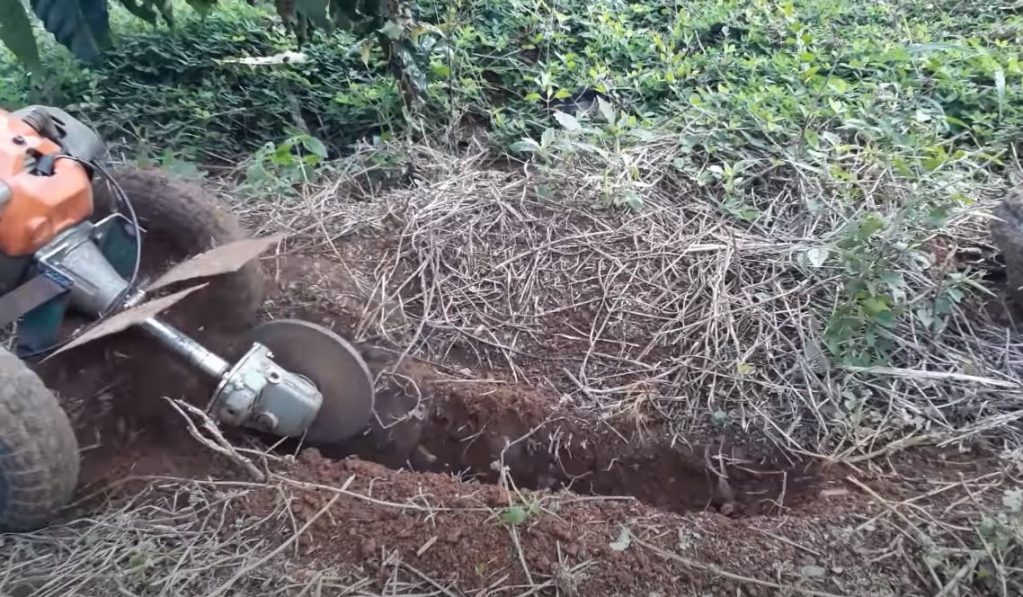

Немного потянув аппарат взад-вперед рулем на себя и, добавляя газ, начинаем погружать нож в землю. Скорость движения определяйте в процессе копки, исходя из мощности двигателя и плотности грунта.

Проводим испытания

Источник: https://youtu.be/reBu_zO1-MI

В траншеи, выкопанные таким образом, удобно высаживать ровными рядами ягодные кусты и небольшие декоративные растения.
