Те, у кого в загородном доме или на даче есть водоем или бассейн, наверняка, сталкивались с проблемой, когда нужно почистить их. А для этого нужно предварительно откачать воду. Но такая помпа довольно дорогостоящее оборудование. Мы расскажем, как можно сделать помпу своими руками, причем довольно мощную.

Содержание:

Материалы для изготовления

Для того, чтобы сделать помпу для перекачки воды вам понадобятся:

back to menu ↑

Шаг 1. Собираем двигатель

1

Откручиваем от болгарки режущий диск, ручку, защитный кожух и шайбу.

разбираем болгарку

Источник: https://youtu.be/bWveoQzUFUQ

2

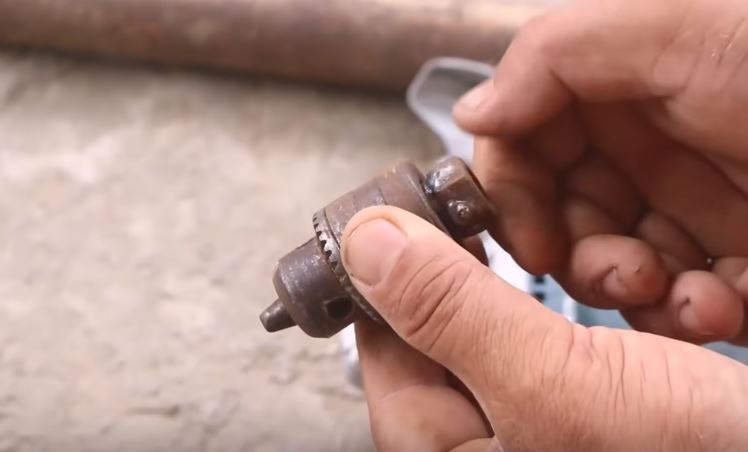

Берем патрон от электродрели. С тыльной стороны привариваем к нему гайку.

Модернизируем патрон

Источник: https://youtu.be/bWveoQzUFUQ

3

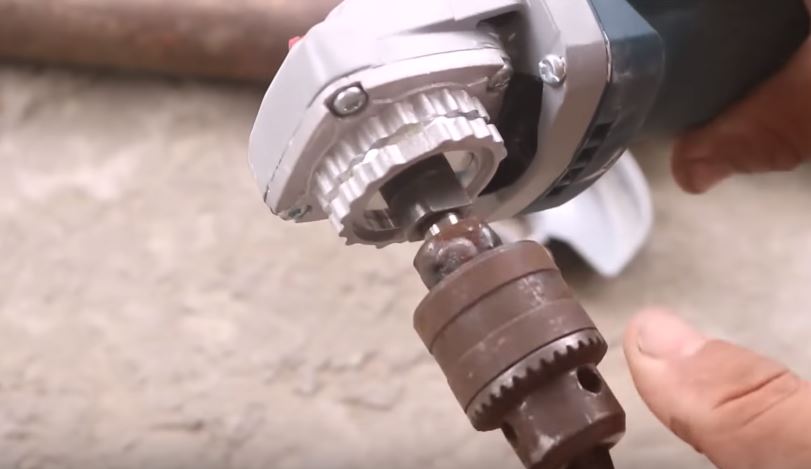

Накручиваем патрон с гайкой на вал болгарки.

Накручиваем патрон на болгарку

Источник: https://youtu.be/bWveoQzUFUQ

back to menu ↑

Шаг 2. Делаем водозаборную конструкцию

1

Подкладываем доску и от металлической трубы под углом 45 градусов отрезаем две заготовки. Одна из них должна быть не менее полуметра, а длина второй должна соответствовать глубине вашего водоема.

Режем трубы

Источник: https://youtu.be/bWveoQzUFUQ

2

На заготовке в 50 см со стороны косого среза, отступив от края расстояние, равное половине диаметра трубы, сверлим отверстие под арматуру.

Сверлим отверствие

Источник: https://youtu.be/bWveoQzUFUQ

3

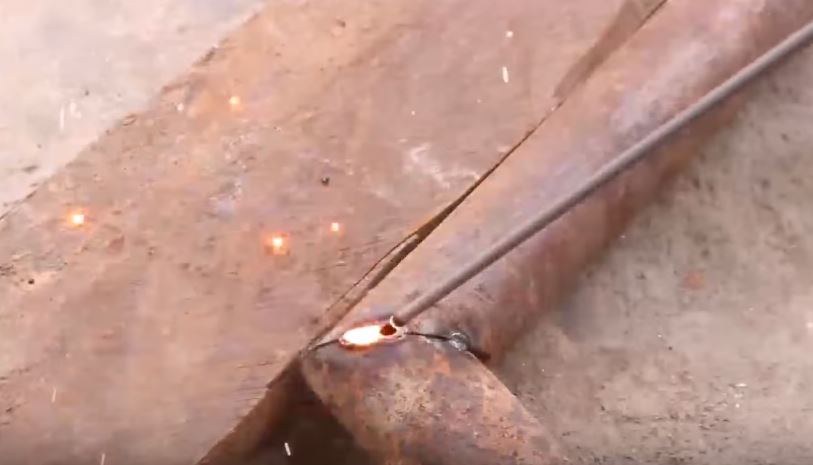

Соединяем срезы труб и свариваем их, получая Г-образную конструкцию.

Свариваем Г-образную конструкцию

Источник: https://youtu.be/bWveoQzUFUQ

back to menu ↑

Шаг 3. Делаем вал с крыльчаткой

1

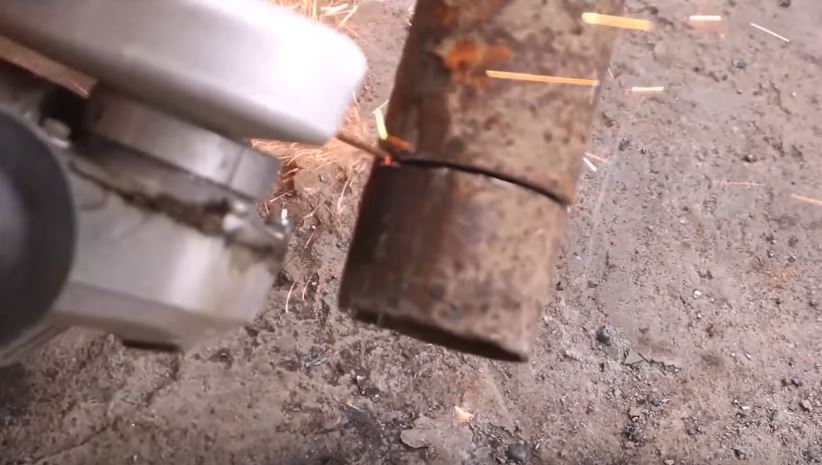

Отрезаем заготовку из арматуры, которая на 10-15 см длиннее водозаборной трубы. Отрезаем от остатка трубы заготовку длиной примерно 5 см.

Отрезаем заготовку

Источник: https://youtu.be/bWveoQzUFUQ

2

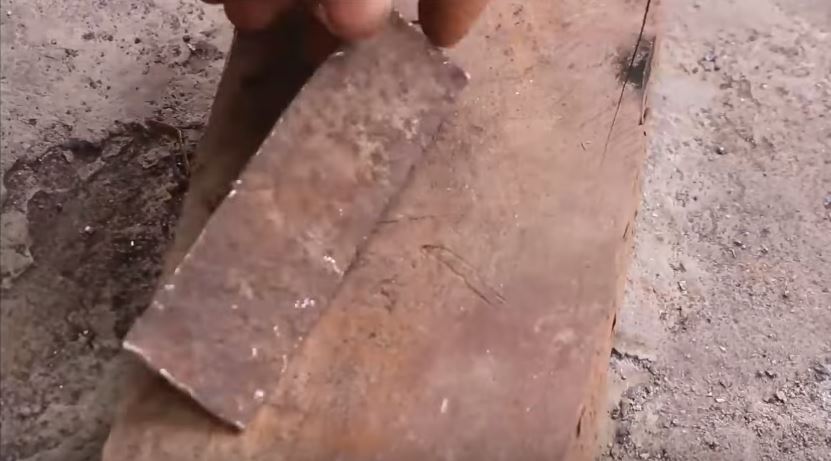

Разрезаем ее вдоль и выравниваем с помощью молотка.

Разравниваем ее

Источник: https://youtu.be/bWveoQzUFUQ

3

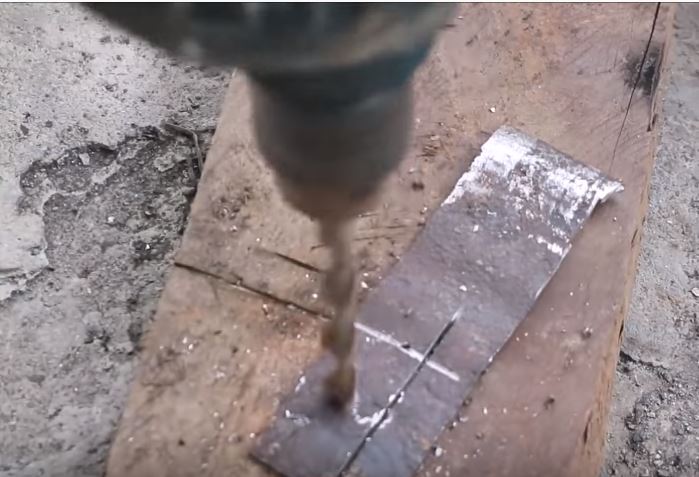

Болгаркой отрезаем от пластины прямоугольник, который подходит под внутренний диаметр трубы. В центре него сверлим дырку под арматуру.

Сверлим дыру в прямоугольной пластине

Источник: https://youtu.be/bWveoQzUFUQ

4

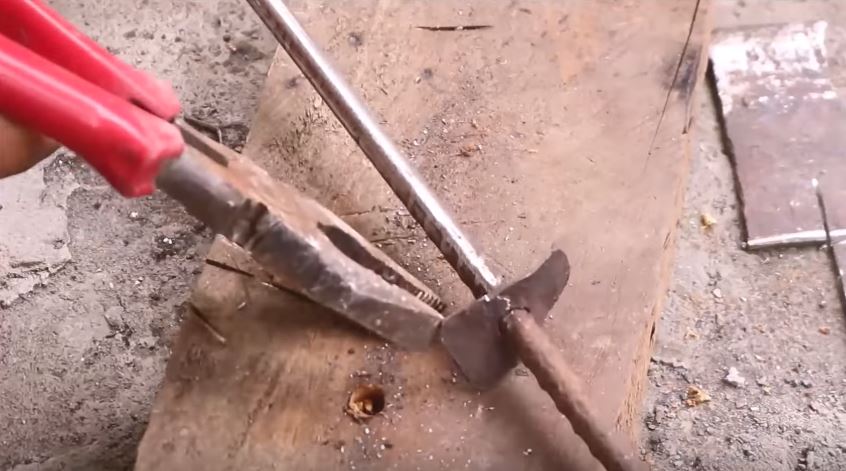

Полученную заготовку надеваем на арматуру и с помощью плоскогубцев выгибаем края заготовки, делая из нее крыльчатку. Крыльчатку привариваем к арматуре ближе к нижнему краю. Это будет вал помпы.

Привариваем крыльчатку

Источник: https://youtu.be/bWveoQzUFUQ

5

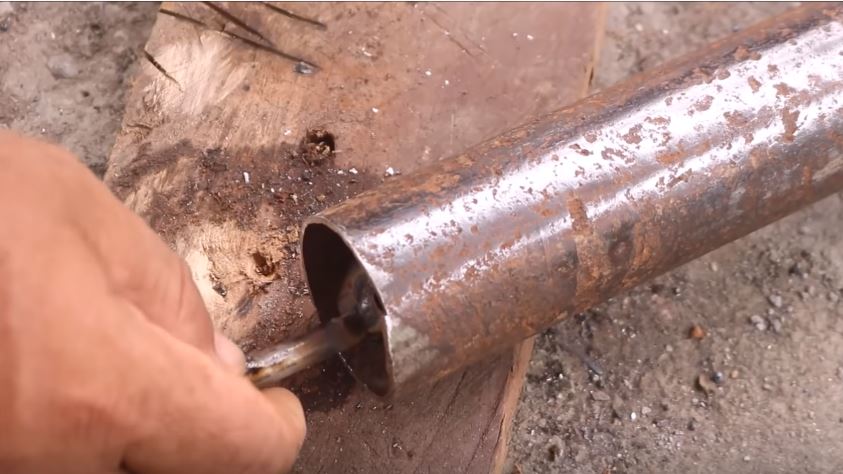

В местах предполагаемого выхода вала из трубы, стачиваем ребра арматуры. Вводим вал с крыльчаткой в водозаборную трубу.

Ставим вал

Источник: https://youtu.be/bWveoQzUFUQ

6

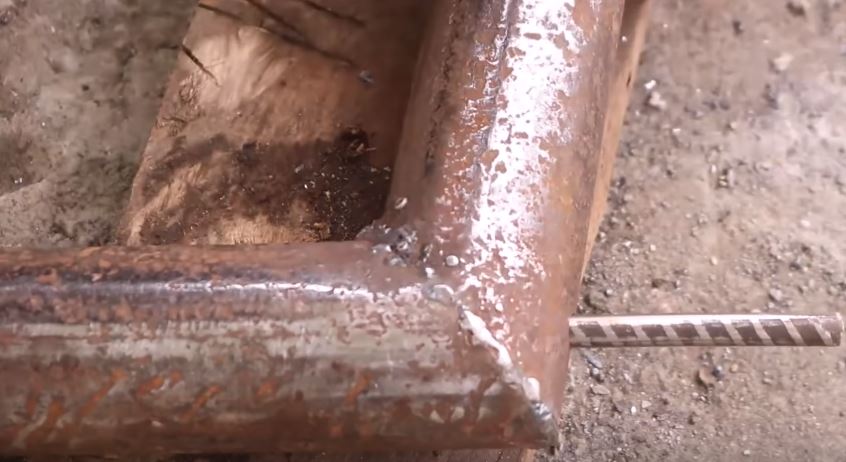

Другой конец вала выводится через отверстие, просверленное в полуметровой трубе.

Выводи другой конец

Источник: https://youtu.be/bWveoQzUFUQ

7

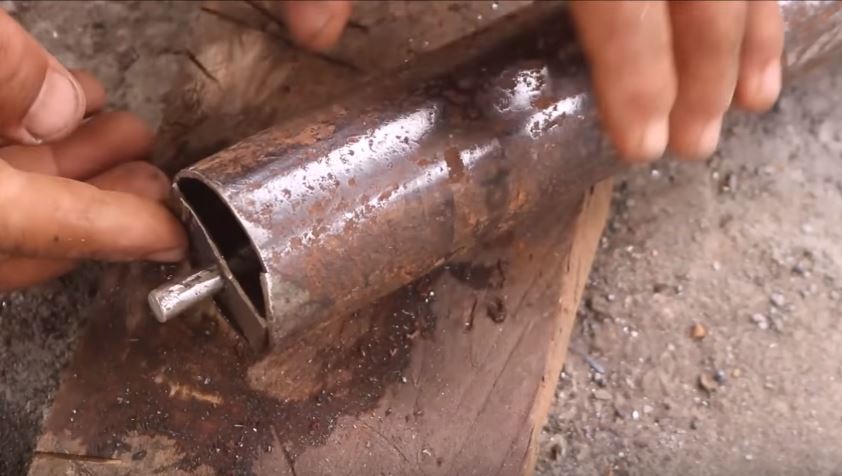

Чтобы крыльчатка с валом не выпадали, вырезаем из разровненной трубы прямоугольник, большая  сторона которого равна диаметру трубы. Просверливаем в нем отверстие под вал и привариваем к нижнему краю водозаборной трубы.

Привариваем фиксатор

Источник: https://youtu.be/bWveoQzUFUQ

back to menu ↑

Шаг 4. Делаем кожух

1

Отрезаем от оставшейся трубы еще одну заготовку длиной 20-25 см. Разрезаем его вдоль.

Делаем заготовку из трубы

Источник: https://youtu.be/bWveoQzUFUQ

2

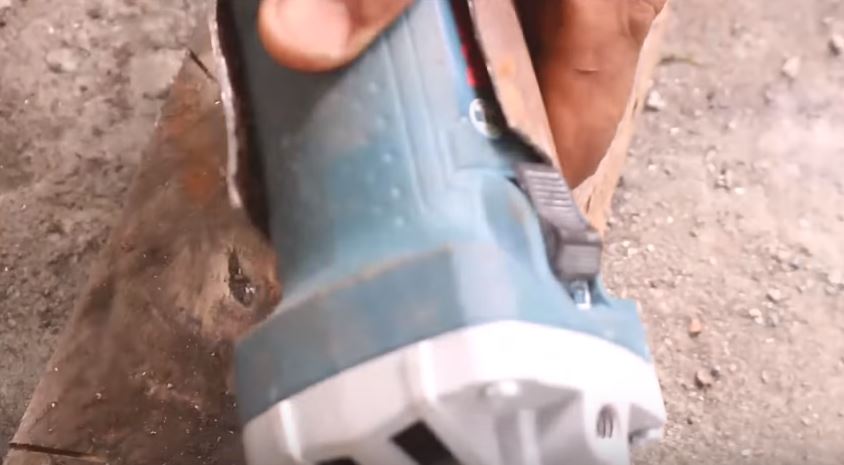

Немного разгибаем заготовку так, чтобы в нее поместился корпус болгарки.

Разгибаем заготовку

Источник: https://youtu.be/bWveoQzUFUQ

3

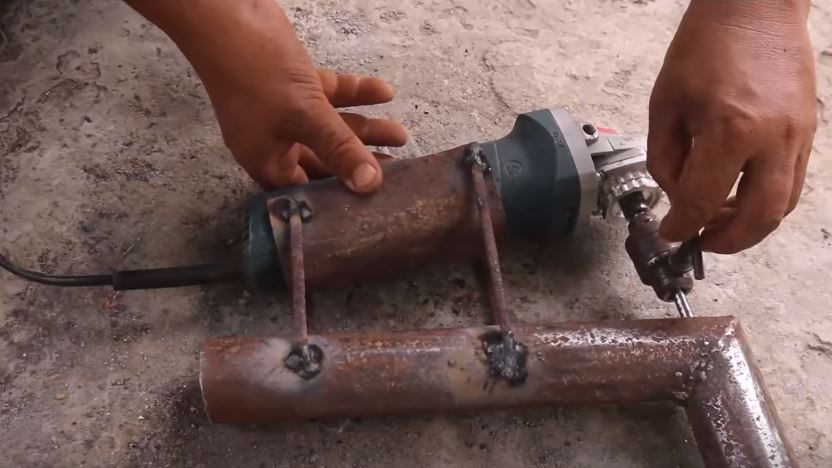

При помощи четырех отрезков арматуры нужной длины, привариваем кожух к полуметровой трубе так, чтобы патрон находился строго над отверстием. Вставляем арматуру в патрон и зажимаем его.

Привариваем арматуру к кожуху

Источник: https://youtu.be/bWveoQzUFUQ

4

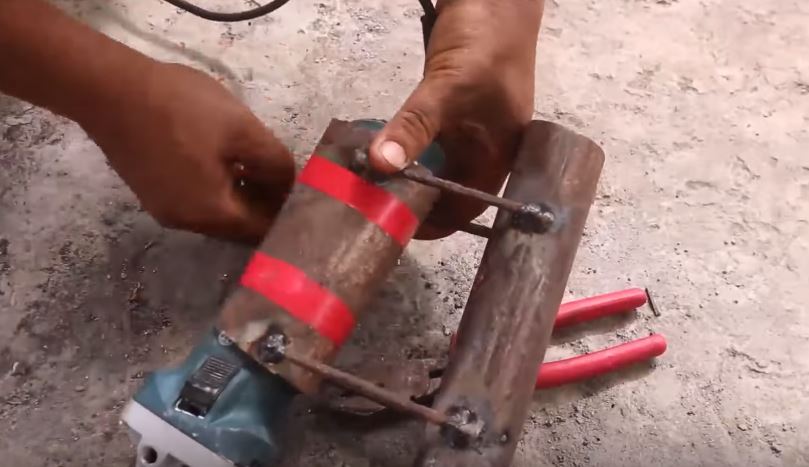

Фиксируем корпус болгарки при помощи изоленты.

Фиксируем кожух

Источник: https://youtu.be/bWveoQzUFUQ

back to menu ↑ back to menu ↑

Проводим тестирование

1

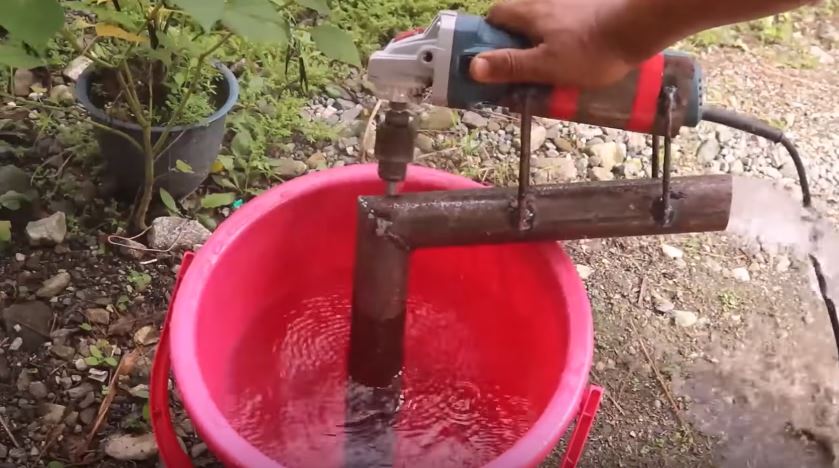

Проверяем работу инструмента сначала в ведре с водой.

Тестируем в ведре

Источник: https://youtu.be/bWveoQzUFUQ

2

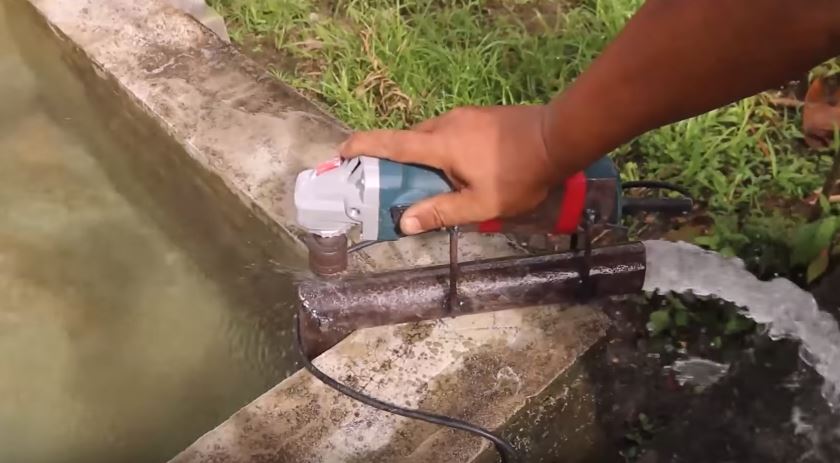

А потом и в водоеме.

Тест в водоеме

Источник: https://youtu.be/bWveoQzUFUQ
