Переделка болгарки на 12 вольт своими руками ? | Пошаговая инструкция

Болгарка 12 В

Сгорел двигатель у вашей любимой небольшой болгарки? Не спешите ее выбрасывать. Ведь заменив его на двигатель постоянного напряжения 12 В, вы не только вернете жизнь инструменту, но и получите уникальную возможность использования его вне дома, подключая к аккумуляторной батарее автомобиля.

Материалы для работы

Для того, чтобы сделать болгарку на 12 вольт, вам понадобятся:

  • старая болгарка небольшой мощности со сгоревшим двигателем;
  • высокооборотный мощный 12-ти вольтовый двигатель постоянного тока;
  • отвертки, плоскогубцы;
  • смазка для высокоскоростных зубчатых передач;
  • пила по металлу;
  • тиски;
  • электродрель;
  • паяльник;
  • мечик.

Шаг 1. Демонтируем старый двигатель

1

Откручиваем четыре винта, прижимающих редуктор к корпусу болгарки.

Откручиваем четыре винта

Источник: https://youtu.be/_kbnhPQExBY

2

Выкручиваем винт заднего кожуха.

Выкручиваем винт заднего кожуха

Источник: https://youtu.be/_kbnhPQExBY

3

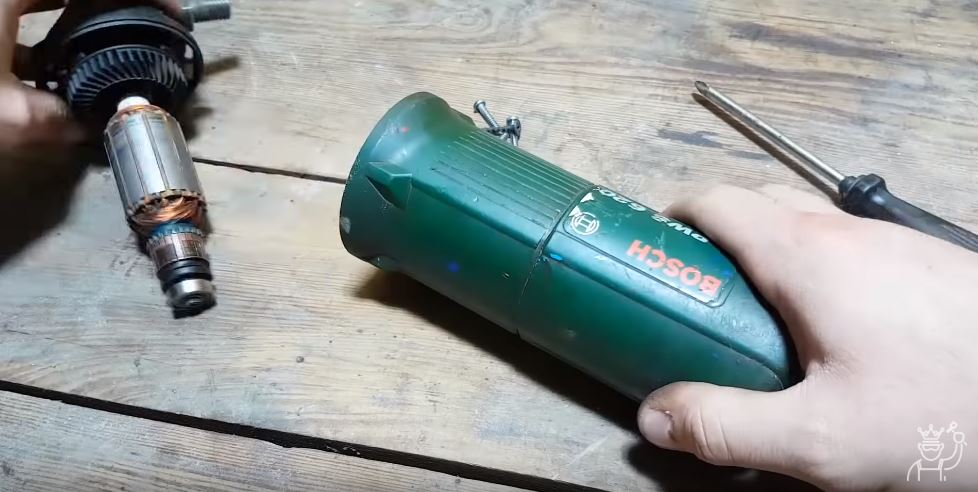

Снимаем редуктор вместе с ротором сгоревшего двигателя.

Снимаем редуктор вместе с ротором сгоревшего двигателя

Источник: https://youtu.be/_kbnhPQExBY

4

Разбираем корпус болгарки.

Разбираем корпус болгарки

Источник: https://youtu.be/_kbnhPQExBY

5

Откручиваем винты крепления статора электродвигателя.

Откручиваем винты крепления статора электродвигателя

Источник: https://youtu.be/_kbnhPQExBY

6

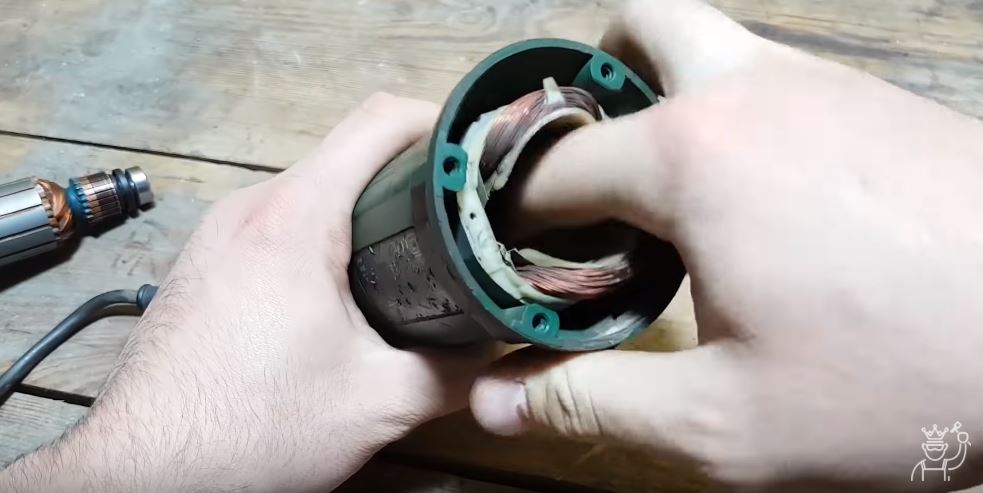

Вынимаем статор старого электродвигателя, освобождая место для нового.

Вынимаем статор старого электродвигателя

Источник: https://youtu.be/_kbnhPQExBY

Шаг 2. Смазываем редуктор

1

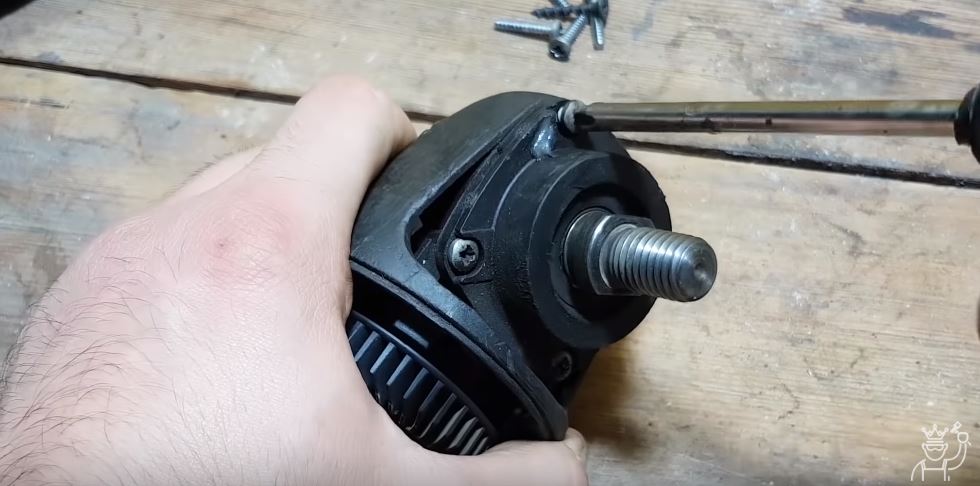

Откручиваем винты крепления крышки редуктора.

Откручиваем винты крепления крышки редуктора

Источник: https://youtu.be/_kbnhPQExBY

2

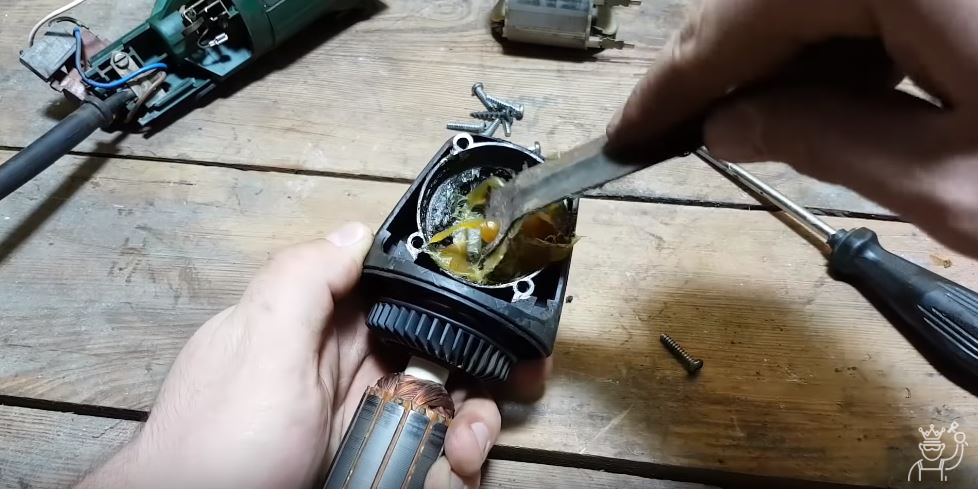

Наполняем корпус редуктора специальной смазкой для высокоскоростных зубчатых передач.

Наполняем корпус редуктора специальной смазкой

Источник: https://youtu.be/_kbnhPQExBY

3

Ставим крышку на место и прикручиваем ее.

Ставим крышку на место и прикручиваем ее

Источник: https://youtu.be/_kbnhPQExBY

Шаг 3. Присоединяем новый двигатель к редуктору

1

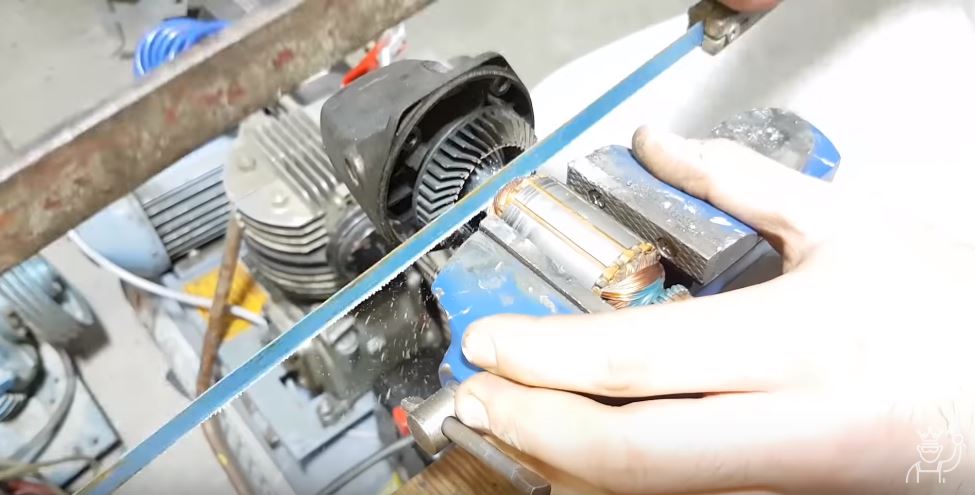

Зажимаем ротор сгоревшего электродвигателя в тисках и ножовкой по металлу отпиливаем от него редуктор.

Зажимаем ротор сгоревшего электродвигателя

Источник: https://youtu.be/_kbnhPQExBY

2

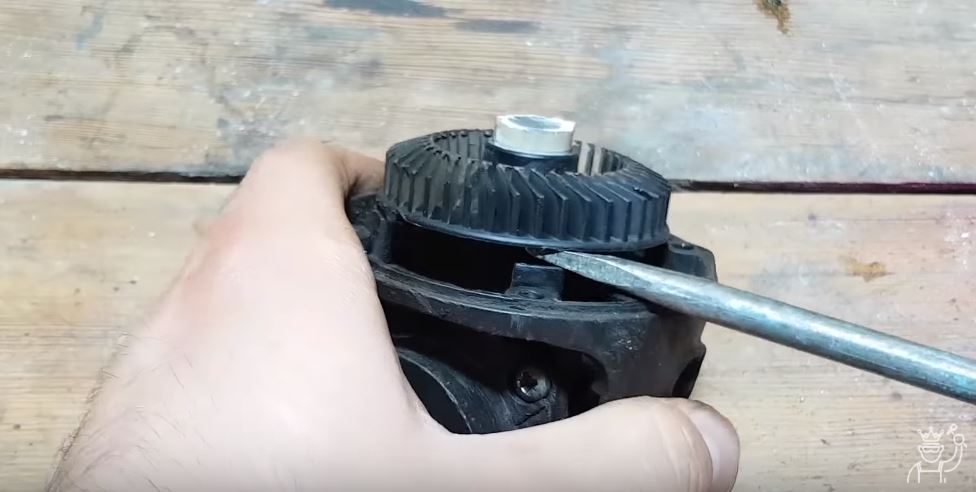

Снимаем крыльчатку охлаждения двигателя.

Снимаем крыльчатку охлаждения двигателя

Источник: https://youtu.be/_kbnhPQExBY

3

В центре вала, выходящего из редуктора, высверливаем отверстие, куда впоследствии будет вставлен вал нового электродвигателя.

В центре вала, выходящего из редуктора, высверливаем отверстие

Источник: https://youtu.be/_kbnhPQExBY

4

Сбоку в этом же вале высверливаем отверстие, в которое будет вставлен прижимной винт.

Сбоку в этом же вале высверливаем отверстие

Источник: https://youtu.be/_kbnhPQExBY

5

Мечиком нарезаем резьбу.

Мечиком нарезаем резьбу

Источник: https://youtu.be/_kbnhPQExBY

6

Одеваем редуктор на вал нового электродвигателя.

Одеваем редуктор на вал нового электродвигателя

Источник: https://youtu.be/_kbnhPQExBY

7

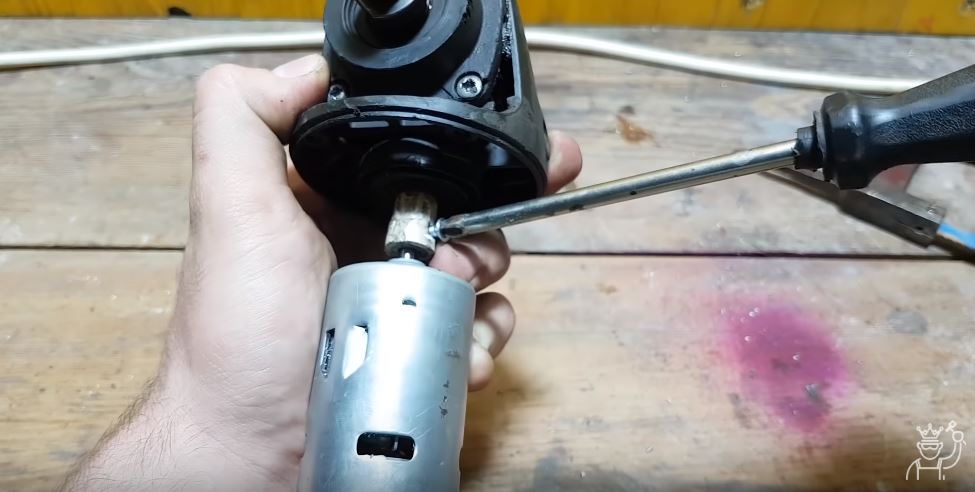

Зажимаем винт.

Зажимаем винт

Источник: https://youtu.be/_kbnhPQExBY

Шаг 4. Собираем болгарку

1

Наматываем на край электродвигателя такое количество изоленты, чтобы он плотно входил в корпус болгарки.

Наматываем на край электродвигателя изоленту

Источник: https://youtu.be/_kbnhPQExBY

Для предотвращения перегрева двигателя не закрывайте его вентиляционные отверстия.

2

Вставляем двигатель с редуктором в корпус болгарки.

Вставляем двигатель с редуктором в корпус болгарки

Источник: https://youtu.be/_kbnhPQExBY

3

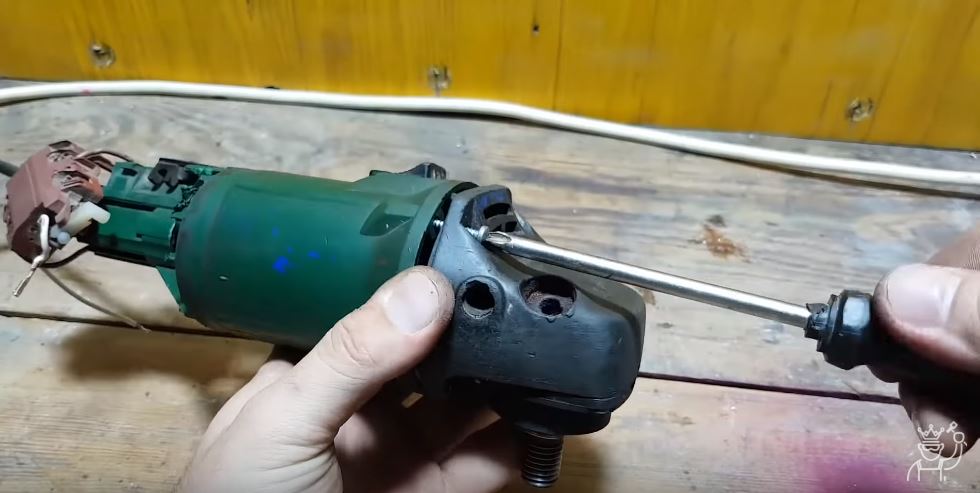

Прикручиваем редуктор 4 винтами.

Прикручиваем редуктор 4 винтами

Источник: https://youtu.be/_kbnhPQExBY

4

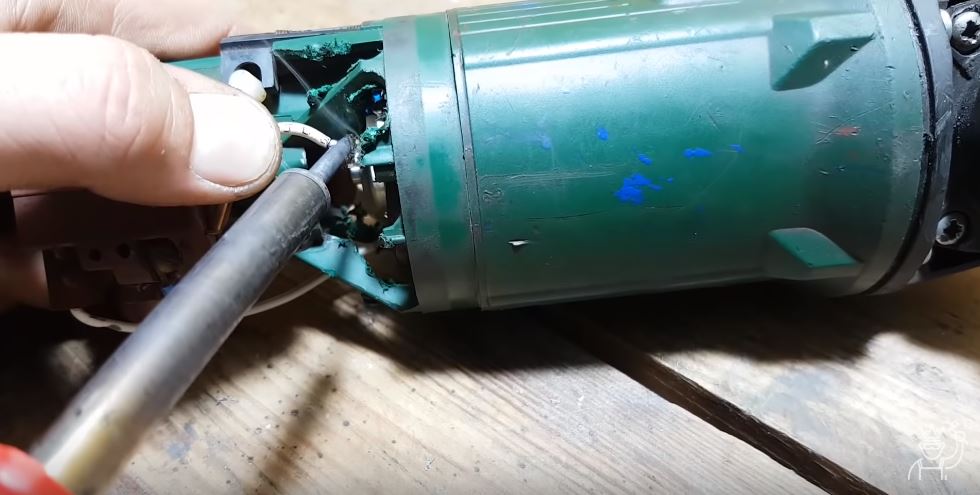

Припаиваем провода электропитания к двигателю.

Припаиваем провода электропитания к двигателю

Источник: https://youtu.be/_kbnhPQExBY

5

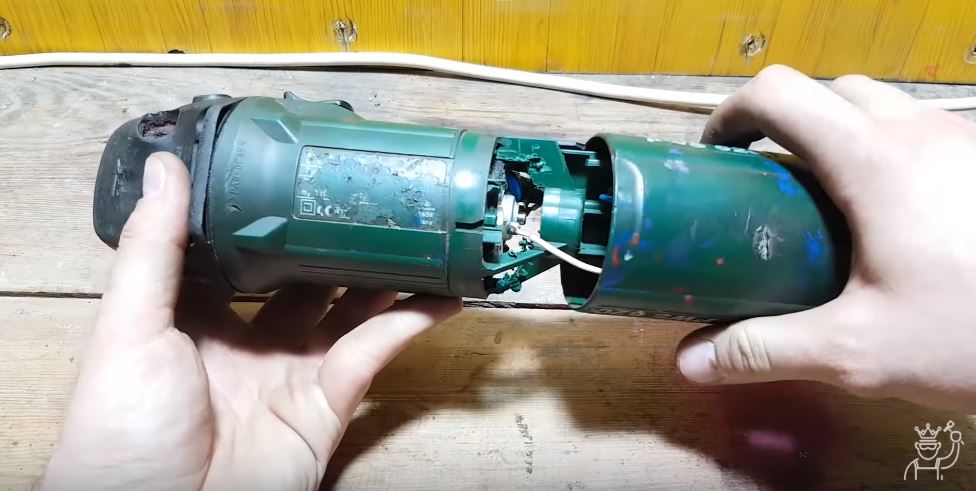

Собираем корпус болгарки.

Собираем корпус болгарки

Источник: https://youtu.be/_kbnhPQExBY

6

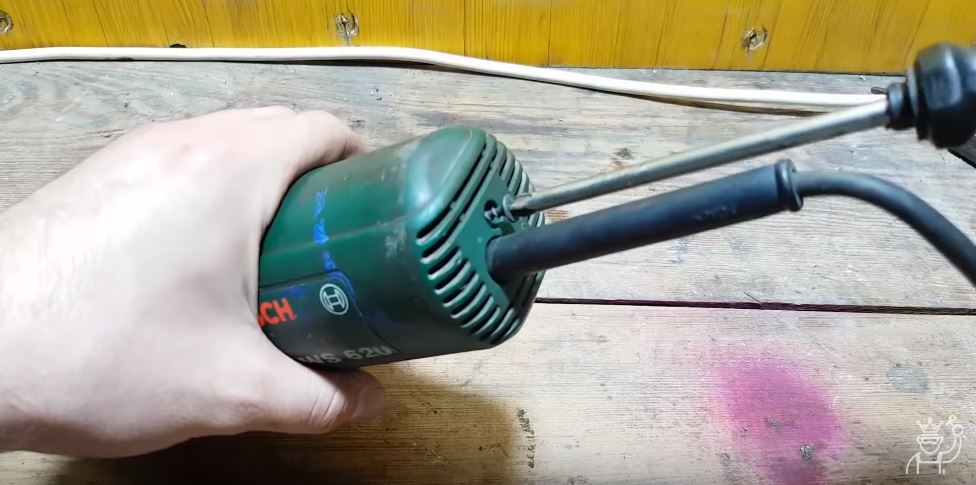

Закручиваем винт заднего кожуха.

Закручиваем винт заднего кожуха

Источник: https://youtu.be/_kbnhPQExBY

Читайте также: Деревянная лестница на второй этаж: виды, устройство, пошаговая инструкция изготовления своими руками (100+ Фото & Видео) +Отзывы

Проводим испытание

1

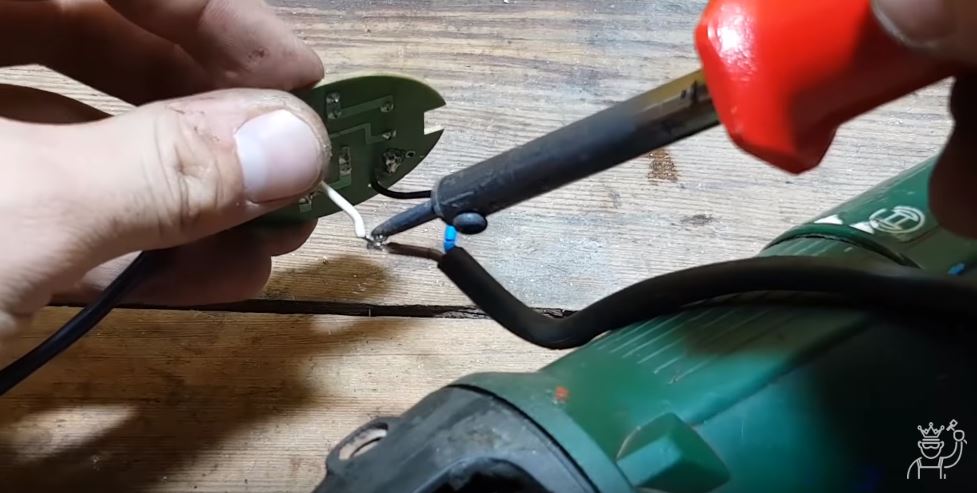

Подсоединяем источник питания постоянного тока на 12 В.

Подсоединяем источник питания постоянного тока на 12 В

Источник: https://youtu.be/_kbnhPQExBY

Если у вас нет необходимого источника питания, подсоедините болгарку к аккумулятору автомобиля.
2

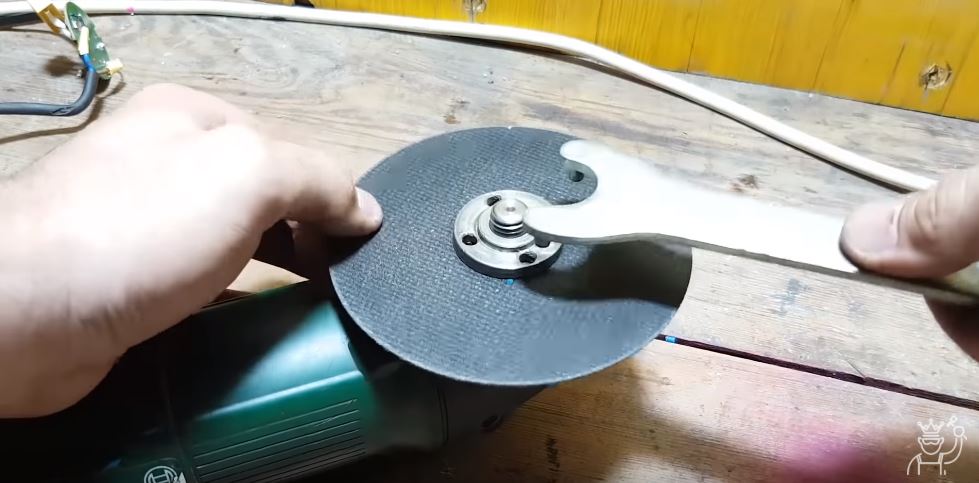

Одеваем отрезной диск.

Одеваем отрезной диск

Источник: https://youtu.be/_kbnhPQExBY

3

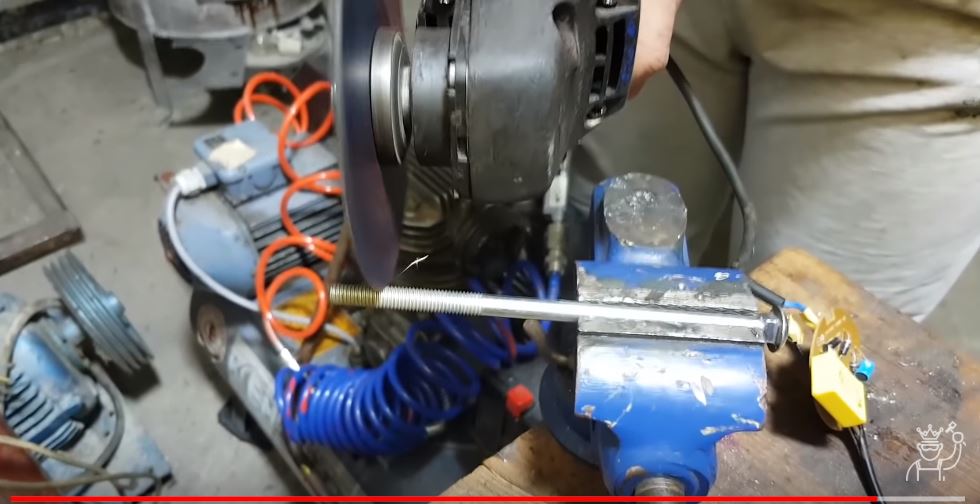

Перерезаем металлический прут.

Перерезаем металлический прут

Источник: https://youtu.be/_kbnhPQExBY

Видео: Болгарка 12 вольт своими руками

Болгарка 12 вольт своими руками

Переделка болгарки на 12 вольт своими руками ? | Пошаговая инструкция

1 Комментарий
  1. Использование маломощного 775 мотора от хилого шурика — плохая идея. Необходимо применять 887 мотор, который легко тащит пол-киловатта. На 18 вольтах при 23к оборотов после редуктора мы получим примерно 6 — 8к оборотов диска (в зависимости от передаточного числа редуктора, которое для болгарок бывает разное — от 2.5 до 3.5) , что примерно как раз и нужно для УШМ. Есть косяк и в технологии изготовления: практически невозможно соблюсти центровку при сверлении отверстия в валу, если вал зажать, а вращать сверло. Надо наоборот: зажимаем сверло стационарно, а вал вращаем в патроне. Так сверлят стволы, например. Болт с тяжелой шляпкой, ввинчивающийся сбоку в вал неприемлем — нарушается балансировка и подшипник вскоре будет убит. Неужели было не найти болт, с внутренним шлицом под шестигранник? В общем, идея хорошая, а реализация довольно «колхозная».
