Как сделать болгарку своими руками: мастер-класс ? с подробной пошаговой инструкцией

делаем болгарку

Болгарка на аккумуляторах – мобильный и универсальный инструмент, который незаменим, когда нет возможности подключиться к источнику питания в 220 В. Особенно она востребована, когда необходимо провести небольшие ремонтные работы в полевых условиях или дома, собрать или починить бытовую технику. Мы расскажем, как сделать такой инструмент самостоятельно, потратив при этом небольшие средства.

Содержание:

Материалы для изготовления

Для того, чтобы сделать болгарку своими руками, вам понадобятся:

  • 6 аккумуляторов 18650 + контроллер 3s bms 40A;
  • двигатель постоянного тока 775 на 12 В;
  • насадка для крепления диска болгарки под диаметр вала двигателя;
  • гнездо питания со штекером постоянного тока;
  • кнопочный выключатель на 20 А;
  • диск для болгарки;
  • провода;
  • лист пластика;
  • пластиковые трубы диаметром 40, 50, 75 и 110 мм;
  • супер клей;
  • 2 заглушки на трубу диаметром 40 мм.
  • маркер и бумага;
  • пила;
  • наждачная бумага;
  • ножницы по металлу;
  • паяльник;
  • картон;
  • нож.

Шаг 1. Делаем заготовки из труб

1

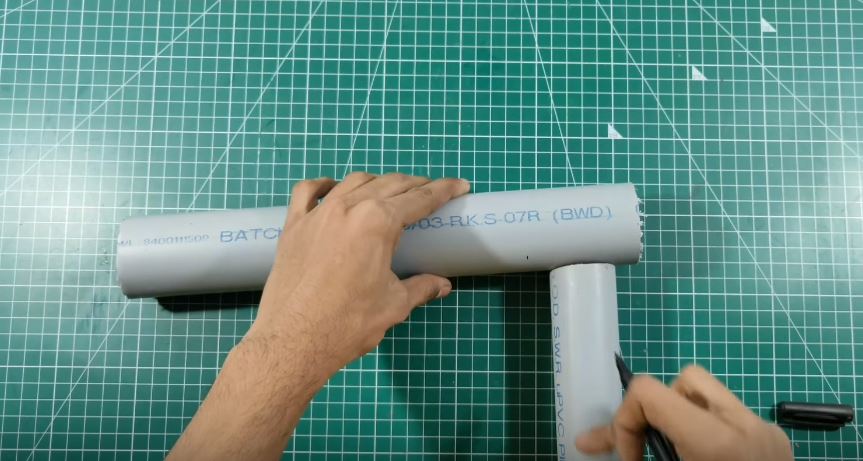

На трубе Ø50 мм отмеряем и отмечаем маркером длину двигателя. На трубе Ø40 мм отмеряем и отмечаем длину, удобную для того, чтоб держать в руке болгарку.

Делаем разметку

Источник: https://youtu.be/be2vjor6iq4

2

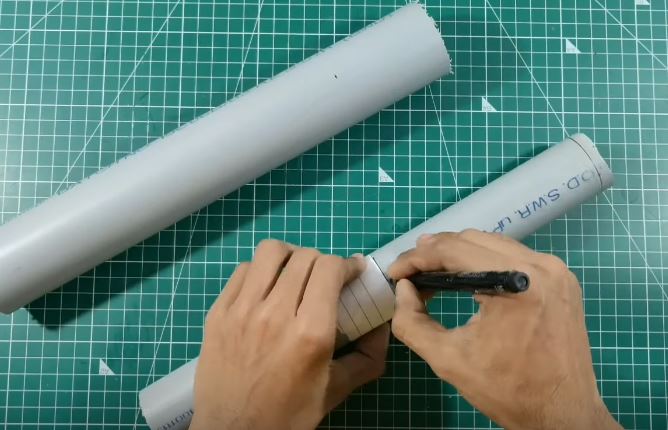

Обернув вокруг трубы кусочек бумаги в местах, отмеченных маркером, проводим линии для резки.

Рисуем линию

Источник: https://youtu.be/be2vjor6iq4

3

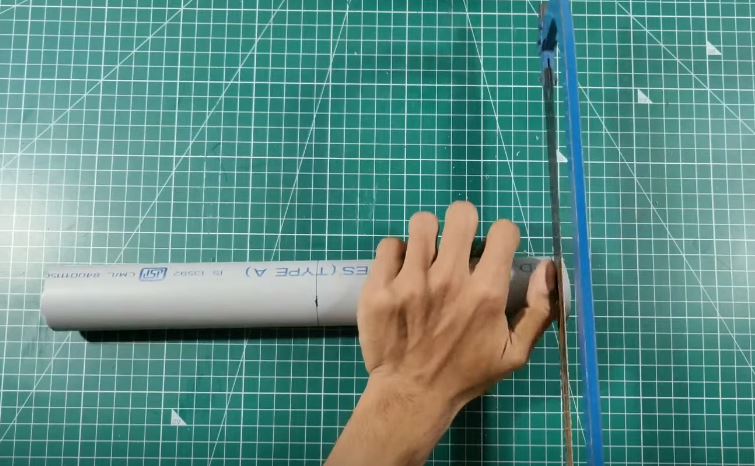

Отрезаем заготовки при помощи пилы.

Отрезаем заготовки

Источник: https://youtu.be/be2vjor6iq4

Шаг 2. Делаем контейнер для аккумуляторной батареи

1

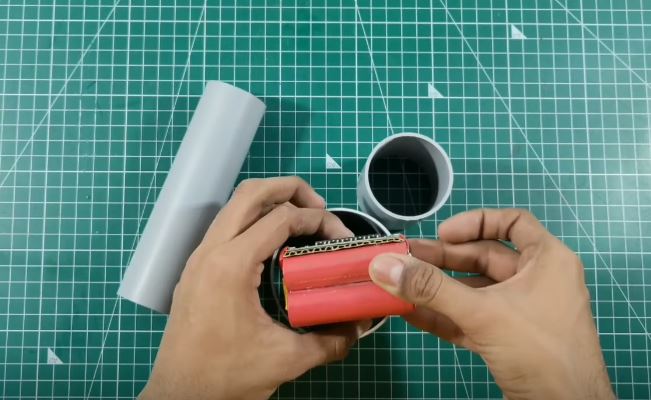

Из листа пластика вырезаем прямоугольники размером 9,5х6 см и 5,5х5 см. Из трубы Ø75 мм ножницами по металлу вырезаем 2 сегмента, соответствующие высоте аккумуляторной батареи.

Делаем заготовки

Источник: https://youtu.be/be2vjor6iq4

2

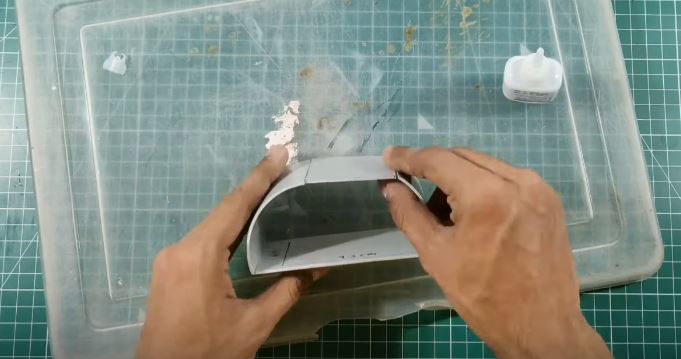

Из полученных заготовок с помощью суперклея собираем контейнер для нашего источника питания.

Собираем контейнер

Источник: https://youtu.be/be2vjor6iq4

3

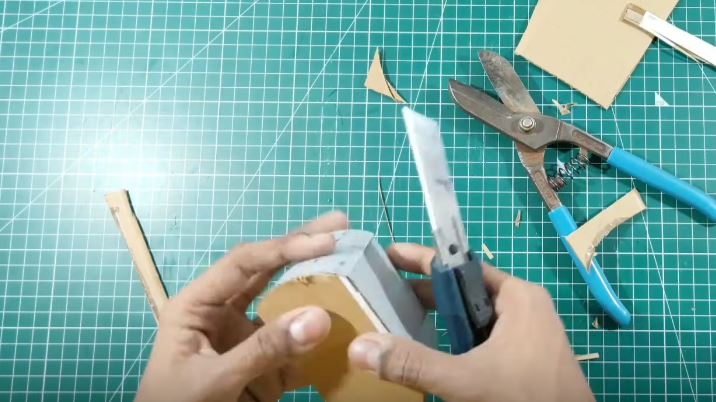

Из картона вырезаем и приклеиваем боковую часть контейнера.

Заклеиваем боковушки

Источник: https://youtu.be/be2vjor6iq4

4

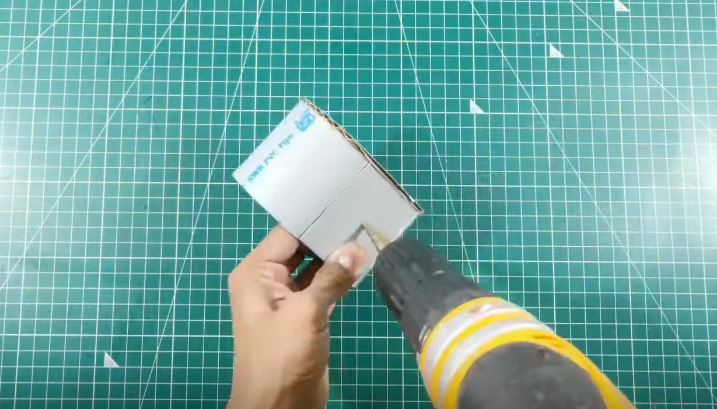

С помощью шуруповерта в верхней части контейнера сверлим отверстие для вывода проводов.

Делаем отверстие

Источник: https://youtu.be/be2vjor6iq4

5

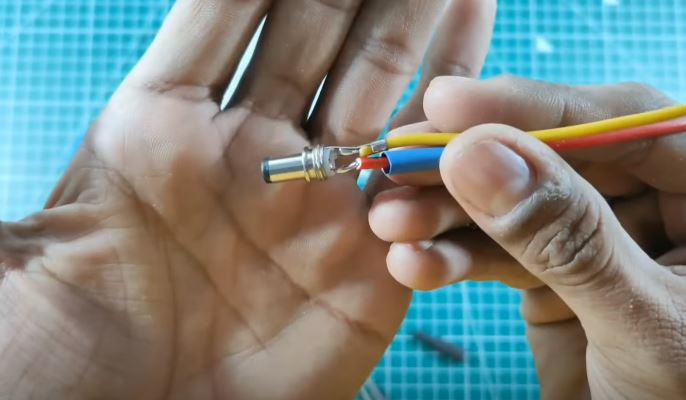

Припаиваем провода к штекеру.

Припаиваем провода

Источник: https://youtu.be/be2vjor6iq4

6

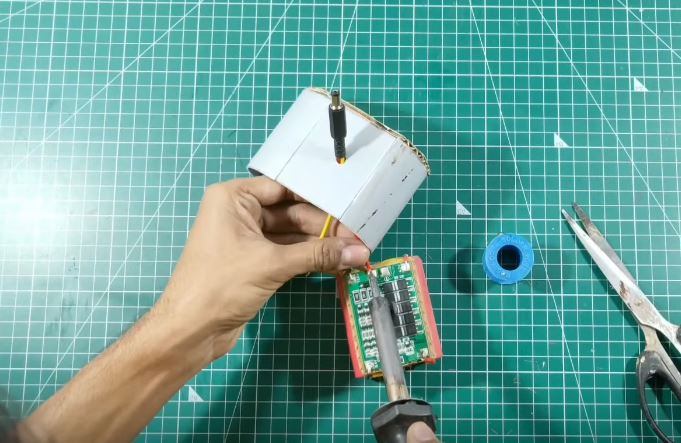

Собираем штекер. Вставляем провода в высверленное отверстие и припаиваем их к аккумуляторной батарее.

Собираем штекер

Источник: https://youtu.be/be2vjor6iq4

7

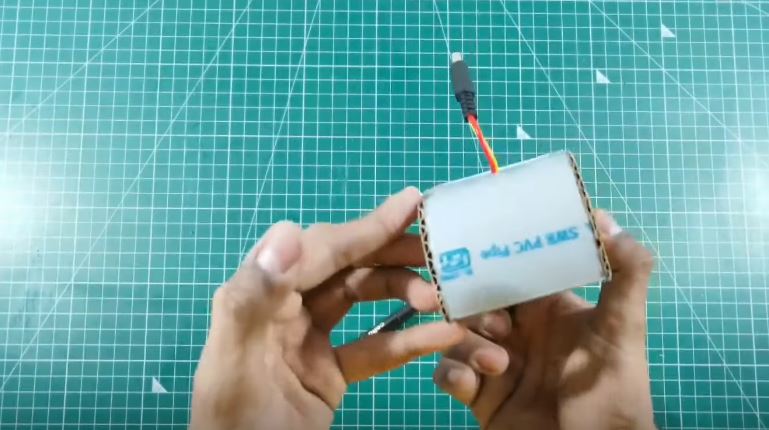

Вставляем в контейнер аккумуляторную батарею, и приклеиваем вторую боковушку.

Вставляем аккумулятор

Источник: https://youtu.be/be2vjor6iq4

8

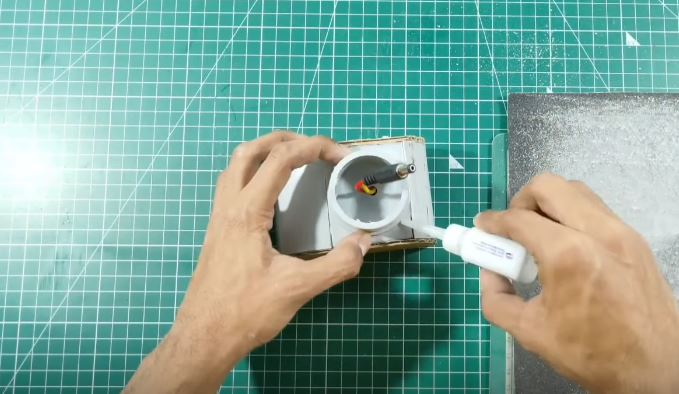

Обрезаем торец заглушки на трубу, диаметром 40 мм. Шлифуем края с помощью наждачной бумаги. Продеваем через нее штекер и приклеиваем к верхней части контейнера.

Приклеиваем заглушку

Источник: https://youtu.be/be2vjor6iq4

9

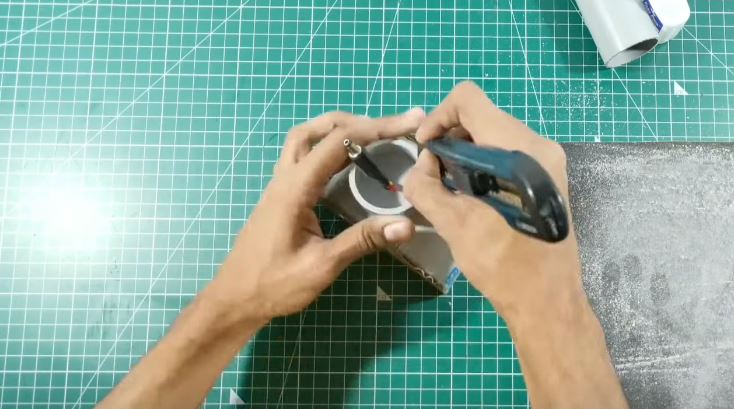

Немного снимаем ножом фланец на внутренней части заглушки, чтобы ручка болгарки лучше входила.

Подгоняем

Источник: https://youtu.be/be2vjor6iq4

10

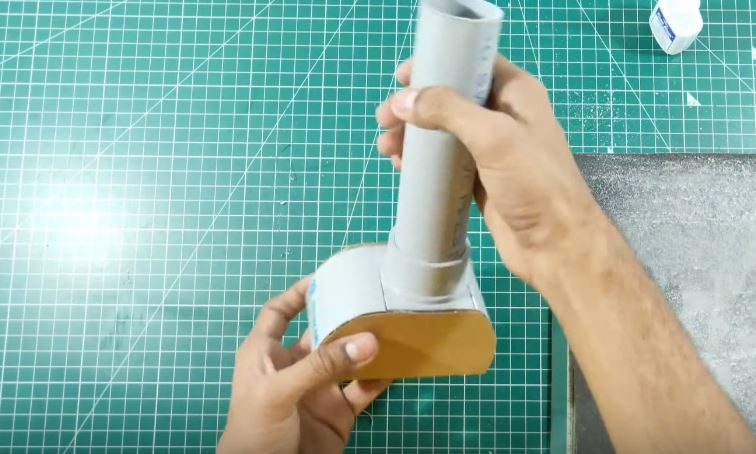

Часть конструкции готова.

Готово

Источник: https://youtu.be/be2vjor6iq4

Шаг 3. Делаем корпус для двигателя

1

В прямоугольнике из пластика просверливаем отверстия нужного диаметра и, одев на вал двигателя, прикручиваем его.

Просверливаем отверстие

Источник: https://youtu.be/be2vjor6iq4

2

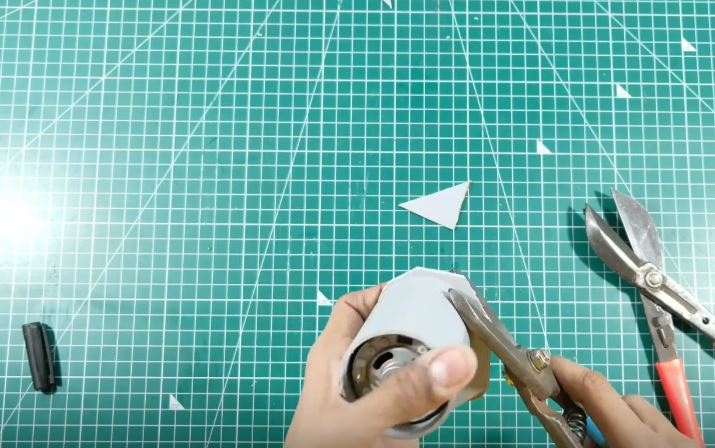

С обратной стороны на двигатель надеваем вырезанную по размеру часть трубы и приклеиваем ее к пластиковому основанию. Выступающие за трубу края пластика, обрезаем и шлифуем.

Приклеиваем трубу

Источник: https://youtu.be/be2vjor6iq4

Шаг 4. Делаем ручку

1

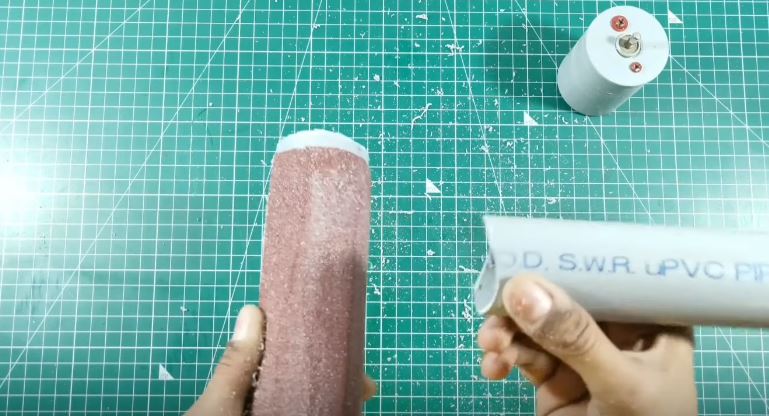

Берем заготовку для ручки и с помощью наждачки, зафиксированной на трубе Ø50 мм, делаем выемки для прилегания ручки к корпусу двигателя.

Делаем выемку

Источник: https://youtu.be/be2vjor6iq4

2

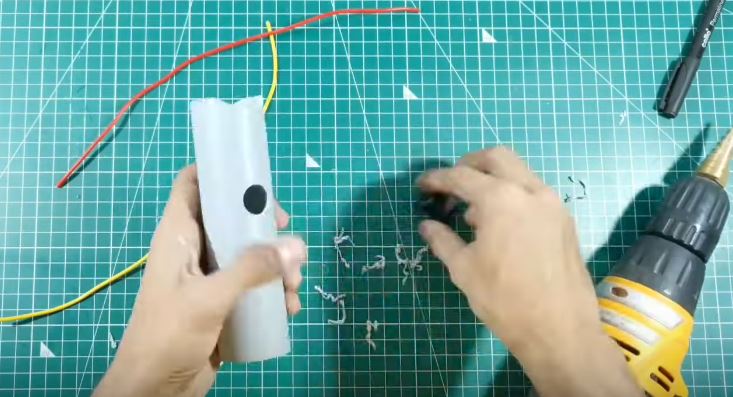

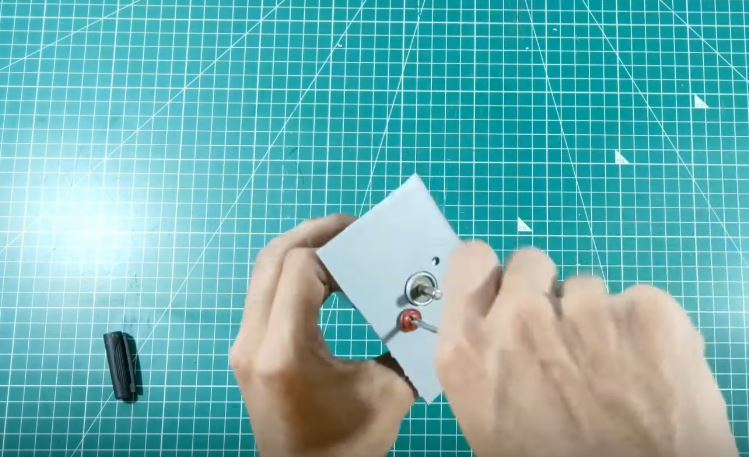

В удобном для работы месте высверливаем отверстие под выключатель.

Отверстие под выключатель

Источник: https://youtu.be/be2vjor6iq4

3

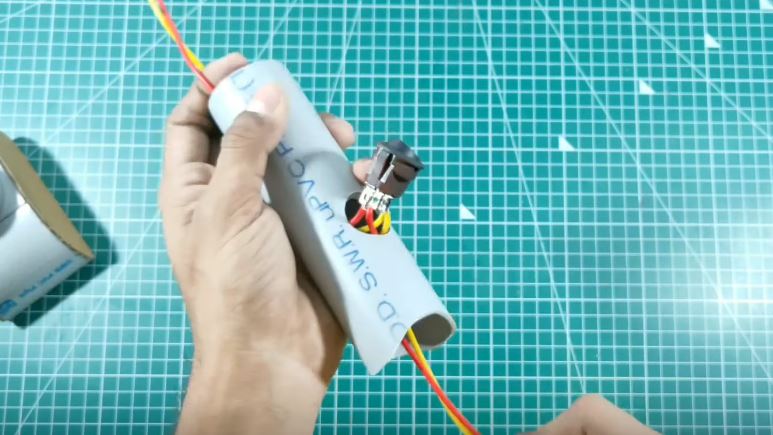

Припаиваем провода к кнопке. Пропускаем их в просверленное отверстие, и ставим кнопку на место.

Припаиваем провода

Источник: https://youtu.be/be2vjor6iq4

4

К проводам, выходящим из нижней части ручки, припаиваем гнездо питания, которое одеваем на штекер.

Припаиваем гнездо питания

Источник: https://youtu.be/be2vjor6iq4

Шаг 5. Соединяем ручку с двигателем

1

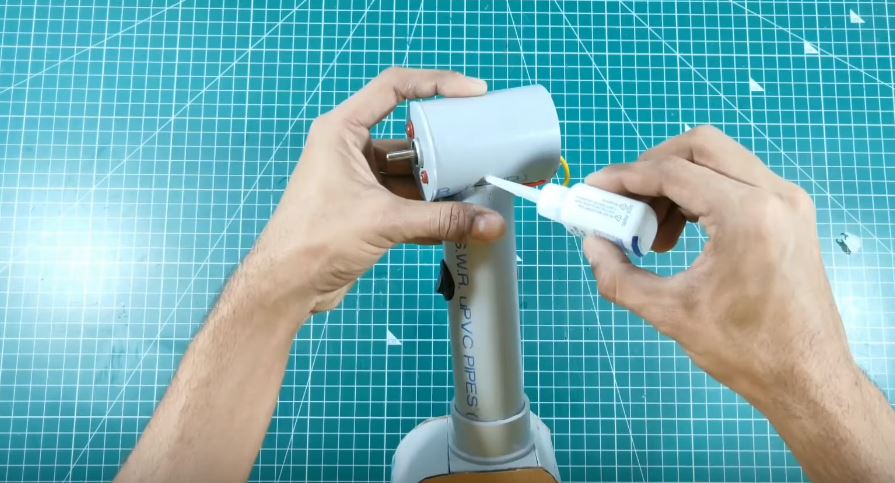

Предварительно вынув повода, приклеиваем верхнюю часть ручки к корпусу двигателя.

Приклеиваем ручку к двигателю

Источник: https://youtu.be/be2vjor6iq4

2

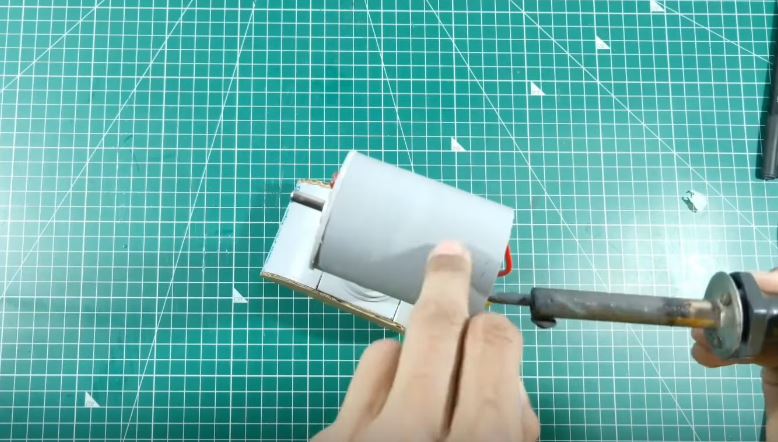

Припаиваем провода к электродвигателю.

Припаиваем провода

Источник: https://youtu.be/be2vjor6iq4

3

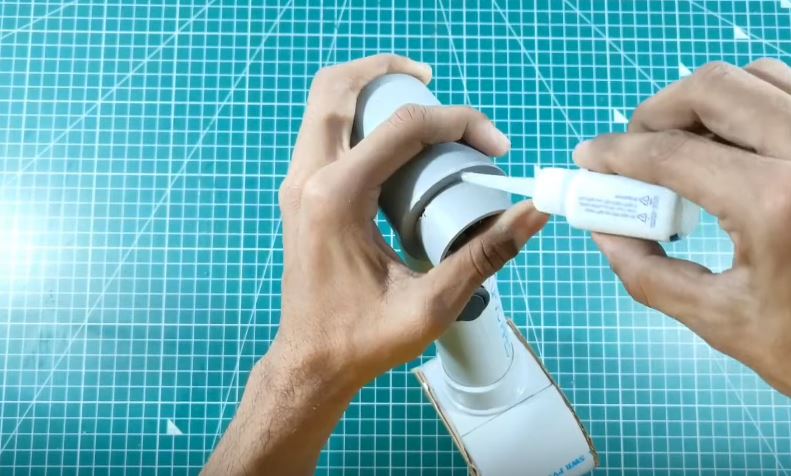

К передней части корпуса двигателя приклеиваем отрезок трубы Ø40 мм, соответствующий длине вала двигателя.

Приклеиваем отрезок трубы

Источник: https://youtu.be/be2vjor6iq4

4

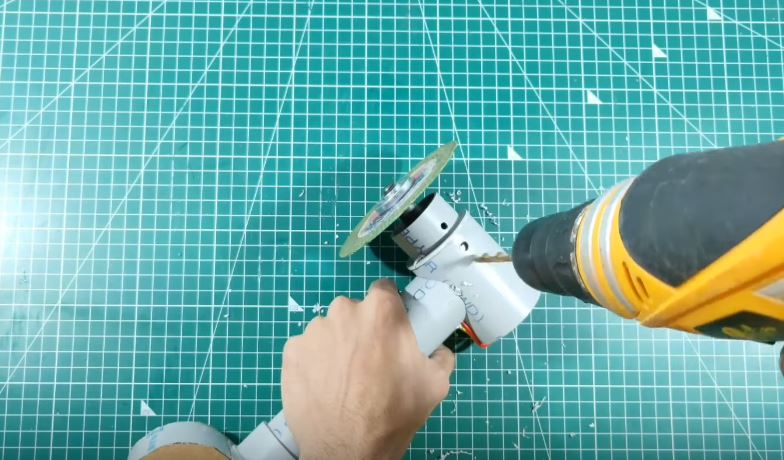

С двух сторон в боковой части корпуса двигателя просверливаем вентиляционные отверстия.

Просверливаем отверстие

Источник: https://youtu.be/be2vjor6iq4

Шаг 6. Делаем защитный кожух

1

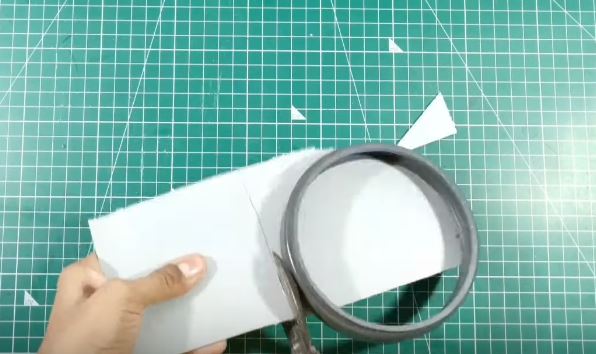

С канализационной трубы Ø110 мм срезаем раструб. Приклеив его к листу пластика, вырезаем защитный кожух.

Делаем защитный кожух

Источник: https://youtu.be/be2vjor6iq4

2

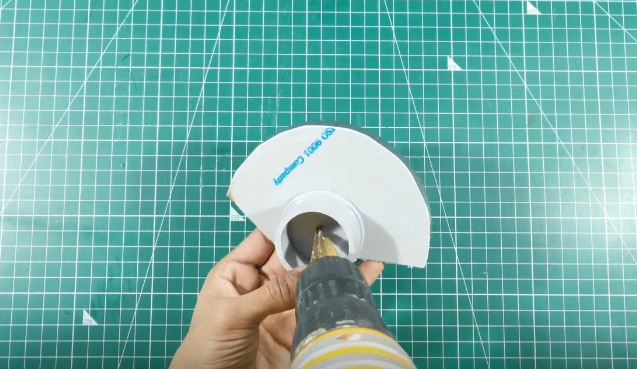

Вырезаем нужный сегмент, в центре которого приклеиваем обрезанную часть заглушки на трубу Ø40 мм. В центре просверливаем отверстие нужного диаметра.

Вырезаем сигмент

Источник: https://youtu.be/be2vjor6iq4

Шаг 7. Собираем болгарку

1

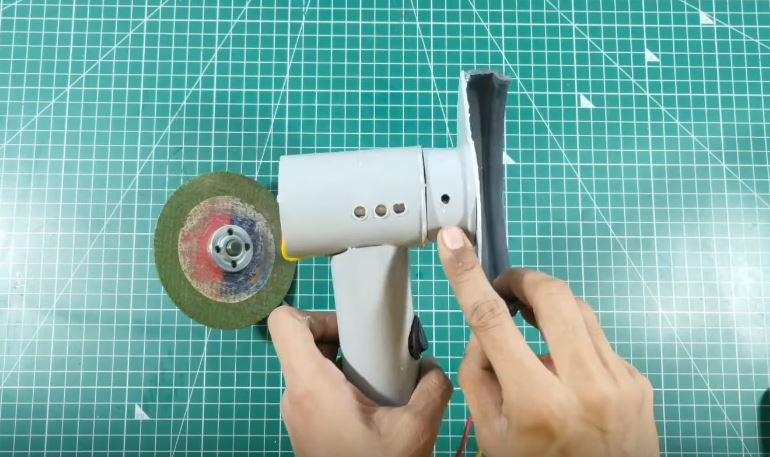

Располагаем защитный кожух под нужным углом и просверливаем в заглушке и в трубе сквозное ревизионное отверстие, позволяющее затягивать переходник.

Делаем ревизионное отверстие

Источник: https://youtu.be/be2vjor6iq4

2

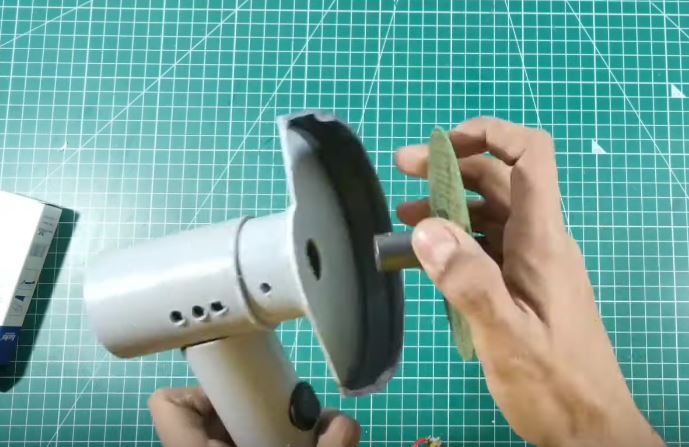

Вставляем переходник, с одетым на него диском болгарки и затягиваем при помощи ключа.

Вставляем переходник с диском

Источник: https://youtu.be/be2vjor6iq4

Читайте также: Как сделать розу из обычной и гофрированной бумаги: пошаговые мастер-классы | (110+ Фото & Видео)

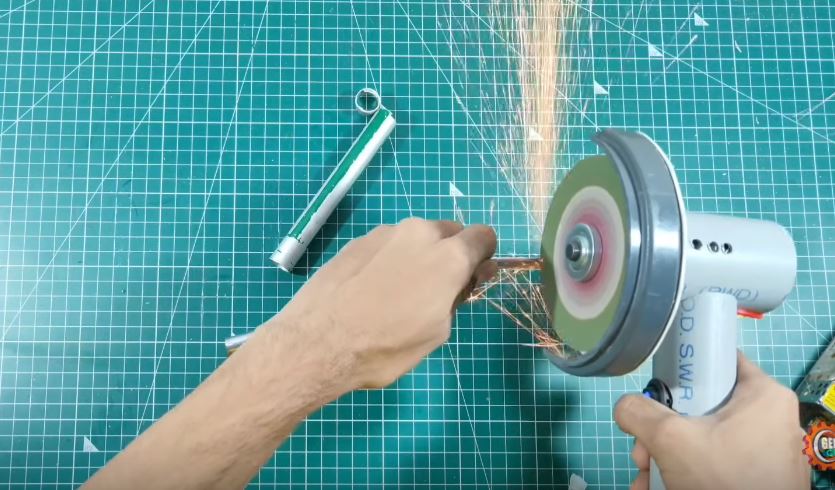

Проводим испытания

Проводим тестирование

Источник: https://youtu.be/be2vjor6iq4

Видео: Как сделать болгарку в домашних условиях

Как сделать болгарку в домашних условиях
