Не секрет, что при нынешних заоблачных ценах на отопление, многие из нас хотели бы сэкономить на обогреве квартиры. Но как это сделать? Вариант жить в неотапливаемой квартире не в счет. Альтернативой обогреву помещения с помощью газа или дров могут стать солнечные коллекторы, которые аккумулируют солнечную энергию. Но такое оборудование довольно дорогостоящее. Мы предлагаем вам вариант конструкции, создание которой не потребует больших финансовых вложений. Все, что вам понадобится – это множество алюминиевых банок из-под газированных напитков и немного терпения.

Устройство колодца на даче своими руками: подробная инструкция, водопровод из колодца, оригинальные идеи декоративного оформления (75 Фото & Видео) +Отзывы Читайте также: Устройство колодца на даче своими руками: подробная инструкция, водопровод из колодца, оригинальные идеи декоративного оформления (75 Фото & Видео) +Отзывы

Материалы для изготовления

Для того, чтобы сделать солнечный коллектор для отопления вам понадобятся:

  • 100+ алюминиевых банок из-под газированных напитков (количество банок зависит от размера конструкции);
  • дрель с насадкой «коронка»;
  • точильный станок;
  • линейка с маркером;
  • деревянные бруски;
  • влагостойкая фанера;
  • вентилятор улитка;
  • болгарка;
  • лист алюминия и хомут;
  • молоток;
  • клеевой пистолет;
  • герметик;
  • доска;
  • баллончик с черным акриловым лаком;
  • стекло;
  • отвертка.

Шаг 1. Делаем заготовки из алюминиевых банок

1

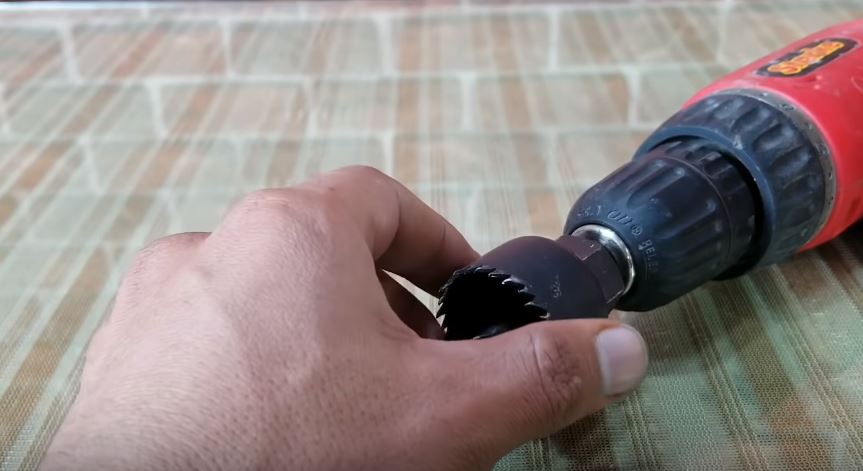

В дрель вставляем насадку «коронка».

В дрель вставляем коронку

Источник: https://youtu.be/hVijmurXbLo

2

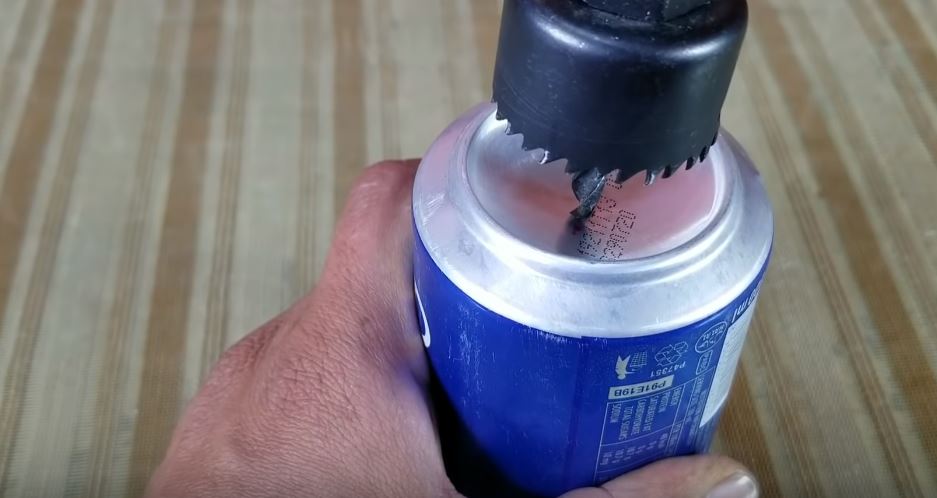

Высверливаем дрелью отверстия в дне каждой алюминиевой банке.

Высверливаем дно

Источник: https://youtu.be/hVijmurXbLo

3

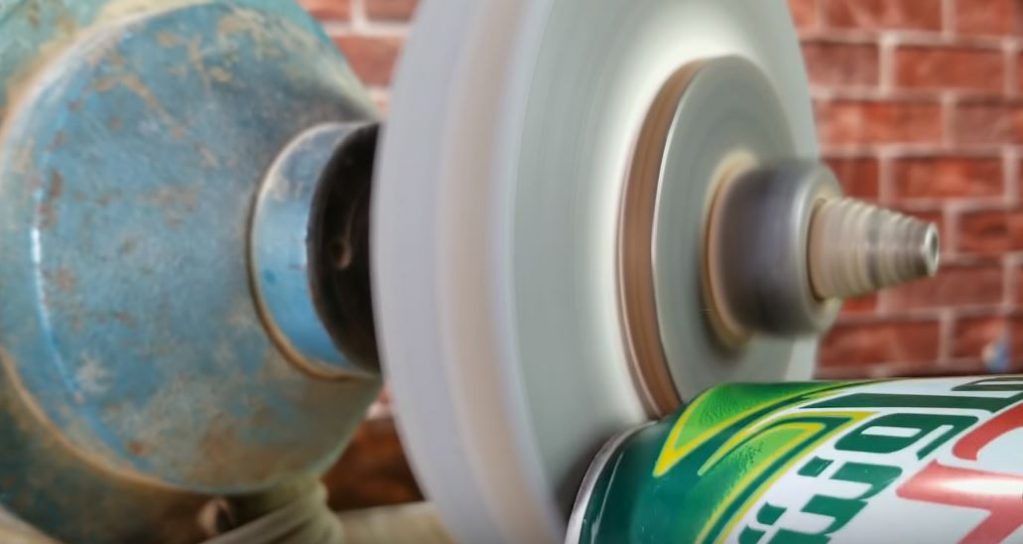

Стачиваем шов крышки у всех банок.

Стачиваем крышку

Источник: https://youtu.be/hVijmurXbLo

4

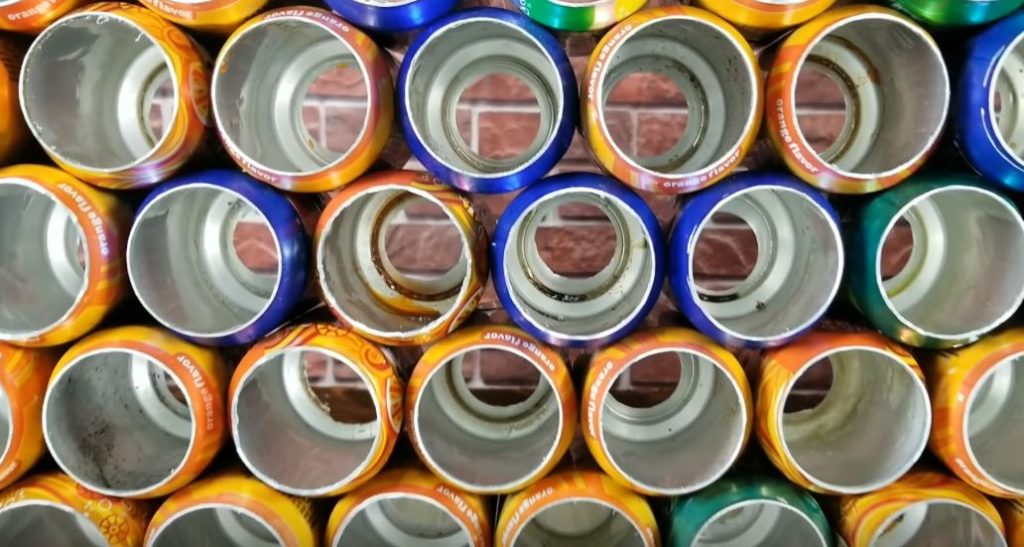

Вот что получается в результате.

результат

Источник: https://youtu.be/hVijmurXbLo

Шаг 2. Готовим основу

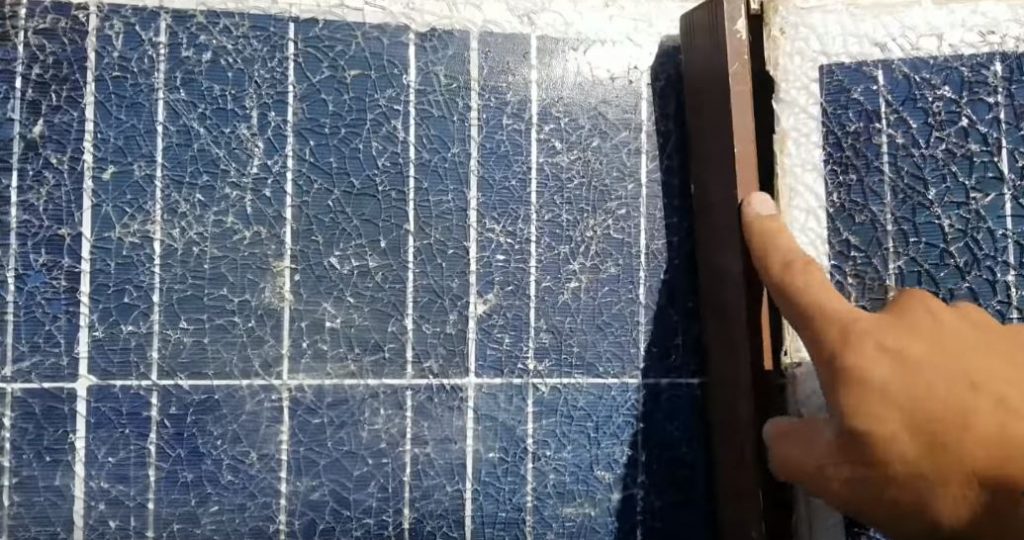

Для основы в видео использованы короба от сломанных солнечных батарей заводского производства. В одном из коробов удаляем дно, оставив только металлический профиль, чтобы в последствии можно было сделать короб нужной высоты (в него должны поместиться алюминиевые трубы).

Короба из старых коллекторов

Источник: https://youtu.be/hVijmurXbLo

Основу для коробов можно сделать из деревянных брусьев или металлического профиля, а дно – из влагостойкой фанеры или другого подобного материала.

Шаг 3. Устанавливаем вентилятор

1

На одной из меньших сторон короба посередине с помощью маркера и линейки намечаем место установки вентилятора улитки.

Делаем разметку

Источник: https://youtu.be/hVijmurXbLo

2

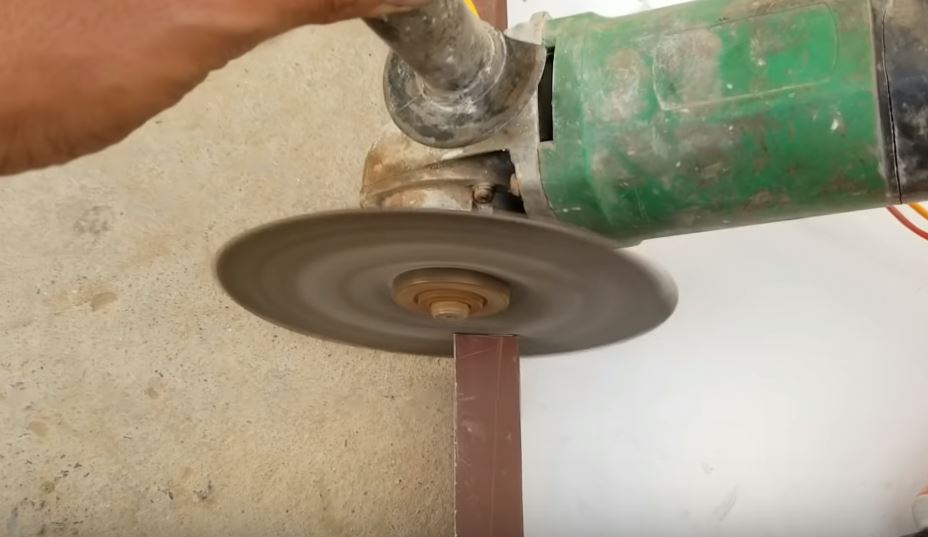

Болгаркой вырезаем профиль по разметке.

Вырезаем дырку под вентилятор

Источник: https://youtu.be/hVijmurXbLo

3

Из высокой алюминиевой банки или листа алюминия с помощью молотка выгибаем переходной патрубок. Тот край, к которому будет крепиться гофрированная труба, делаем цилиндрическим, сделав продольные надрезы, и надеваем на него хомут.

Делаем патрубок

Источник: https://youtu.be/hVijmurXbLo

4

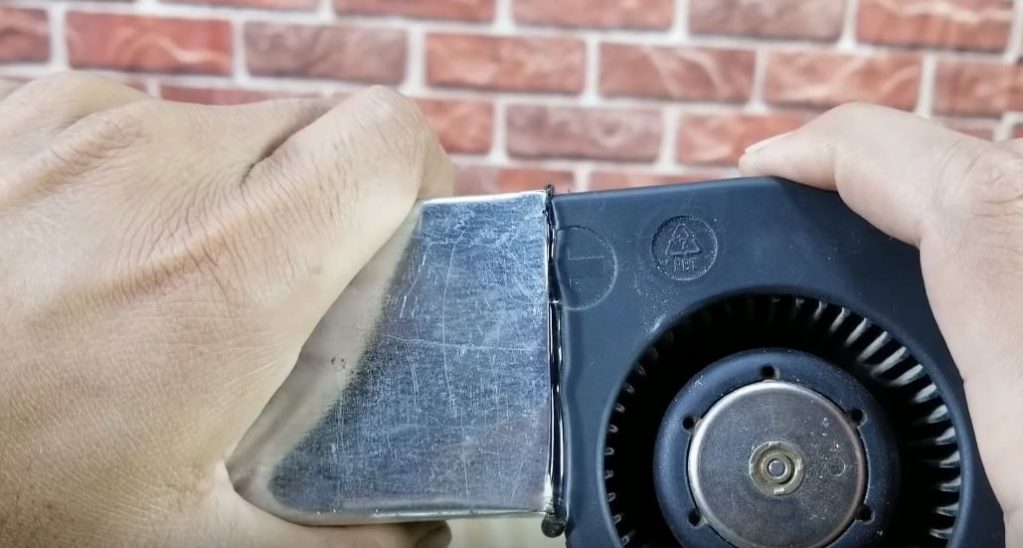

В патрубок, смазанный герметиком, вставляем вывод вентилятора.

Соединяем патрубок с вентилятором

Источник: https://youtu.be/hVijmurXbLo

5

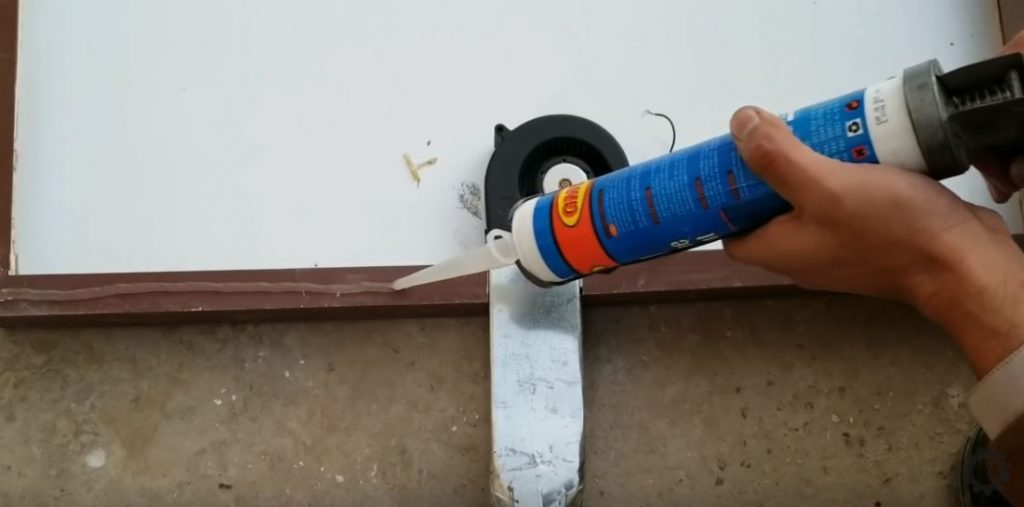

Крепим вентилятор с патрубком к раме выдувом наружу. Смазываем верхний торец рамы герметиком, и поверх устанавливаем еще одну раму.

Соединяем рамы

Источник: https://youtu.be/hVijmurXbLo

Шаг 4. Делаем и устанавливаем алюминиевые трубы

1

Собираем из банок трубы, фиксируя их сначала с помощью клеевого пистолета.

Фиксируем банки клеевым пистолетом

Источник: https://youtu.be/hVijmurXbLo

2

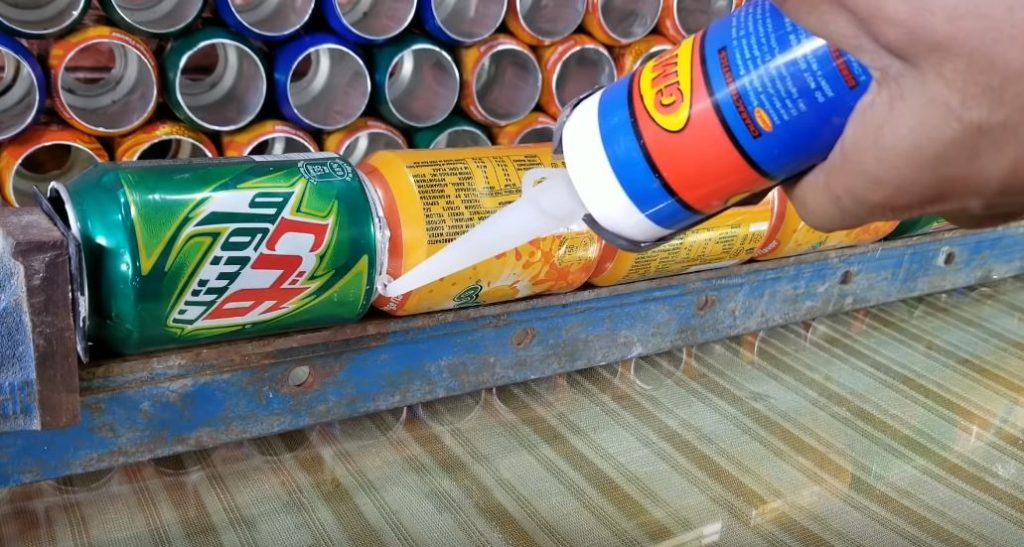

Готовым трубам даем подсохнуть и обрабатываем места стыка банок герметиком.

Обрабатываем герметиком

Источник: https://youtu.be/hVijmurXbLo

3

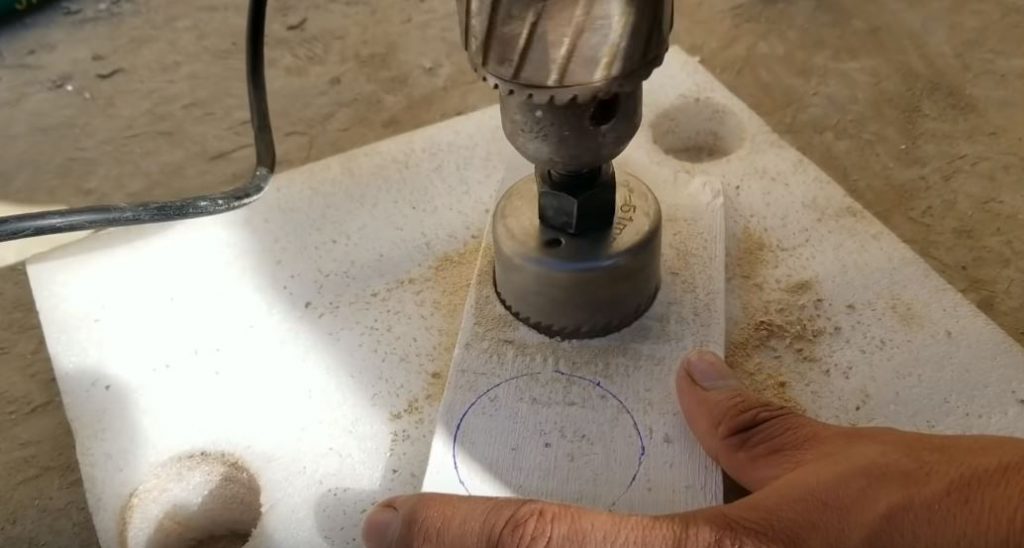

Для крепления труб в коробе из доски вырезаем две заготовки необходимого размера. с двух сторон делаем в них запилы. С помощью дрели с «короной» делаем в них отверстия, в которые в дальнейшем будем вставляться концы труб.

Подготавливаем крепеж

Источник: https://youtu.be/hVijmurXbLo

4

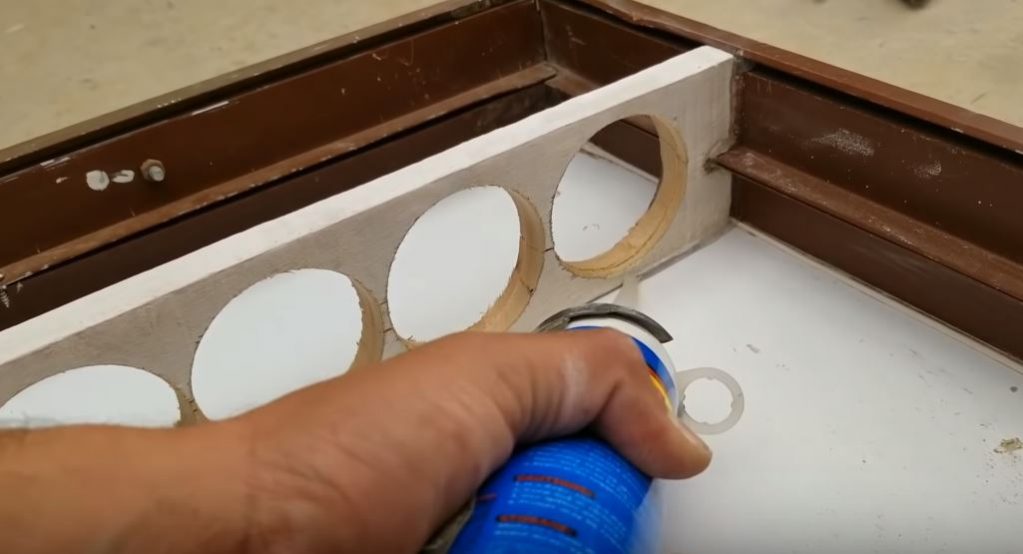

Готовые доски устанавливаем в коробе и фиксируем герметиком.

Устанавливаем доски

Источник: https://youtu.be/hVijmurXbLo

5

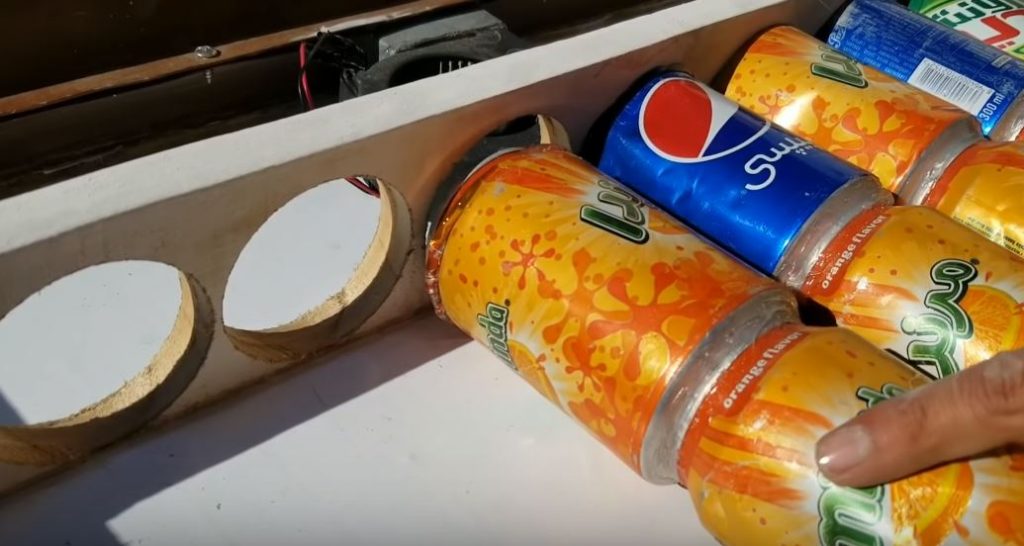

Устанавливаем трубы, предварительно обработав их края герметиком.

Устанавливаем трубы

Источник: https://youtu.be/hVijmurXbLo

Шаг 5. Заключительные работы

1

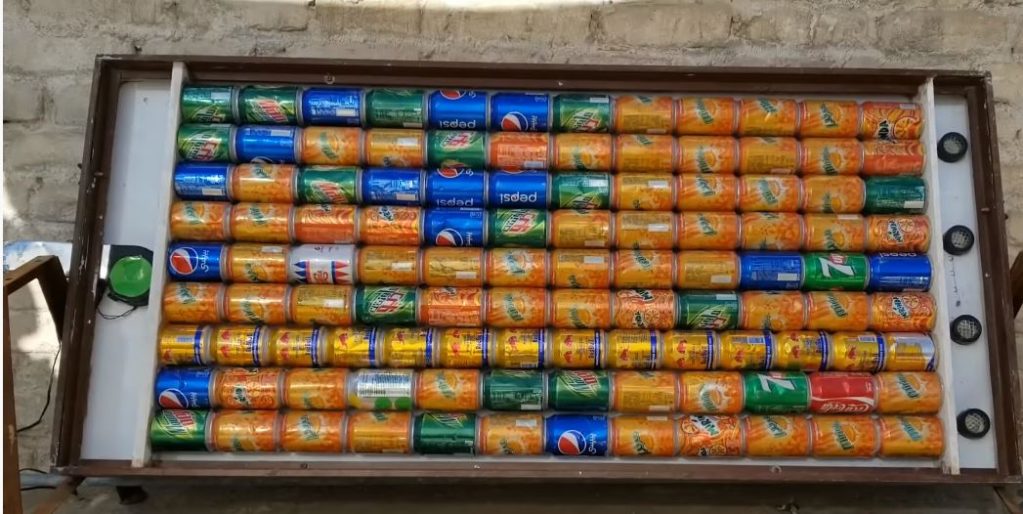

В днище конструкции на стороне, противоположной от вентилятора, дрелью с «короной» делаем небольшие отверстия, поверх которых устанавливаем сеточки (во избежание попадания внутрь конструкции насекомых.

Делаем отверстие для воздуха

Источник: https://youtu.be/hVijmurXbLo

2

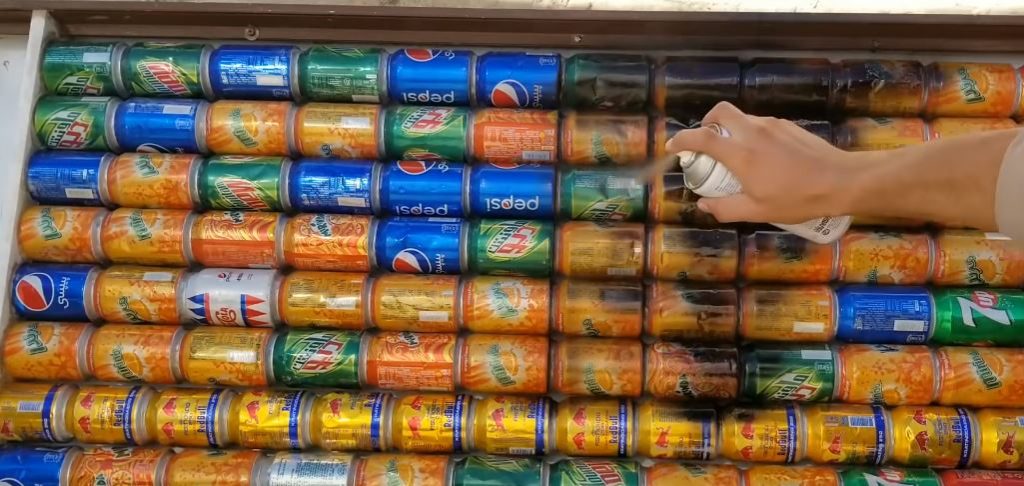

Покрываем всю внутреннюю поверхность конструкции черным акриловым лаком.

Красим поверхность

Источник: https://youtu.be/hVijmurXbLo

Соблюдайте технику безопасности. Работайте в респираторе. Перед использованием лака обязательно хорошо встряхните баллончик.
3

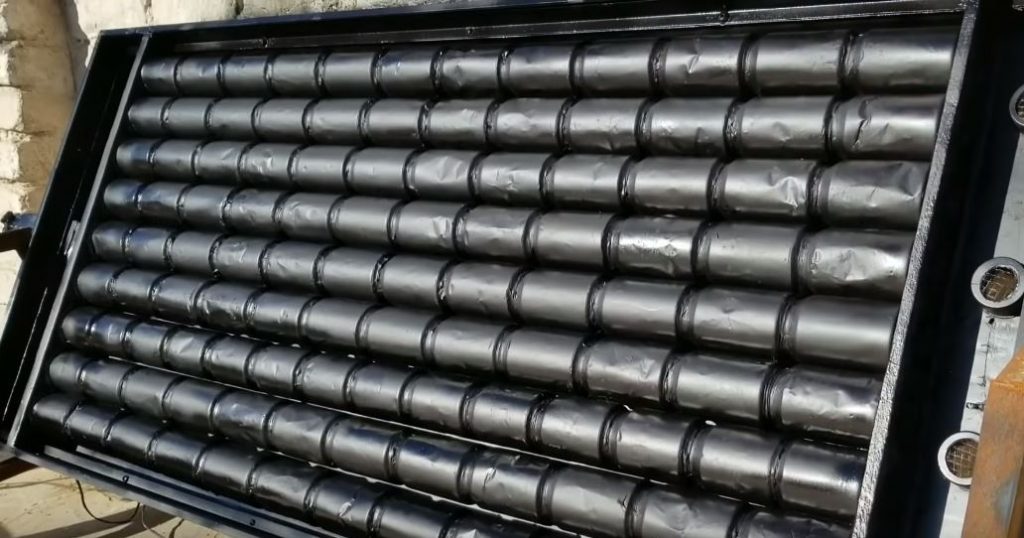

Вот что получается в результате.

Результат

Источник: https://youtu.be/hVijmurXbLo

4

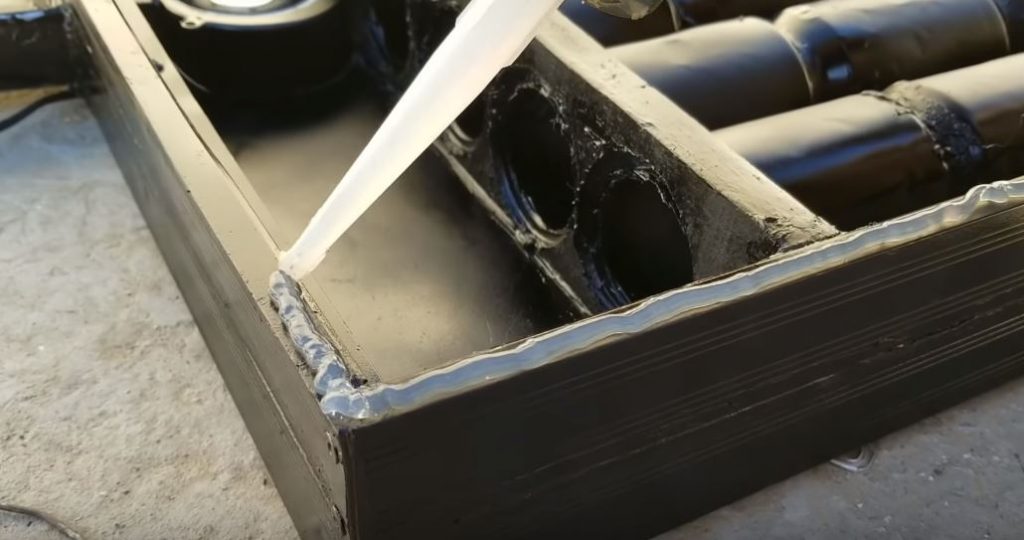

Наносим герметик на верхний торец рамы и досок.

Наносим герметик

Источник: https://youtu.be/hVijmurXbLo

5

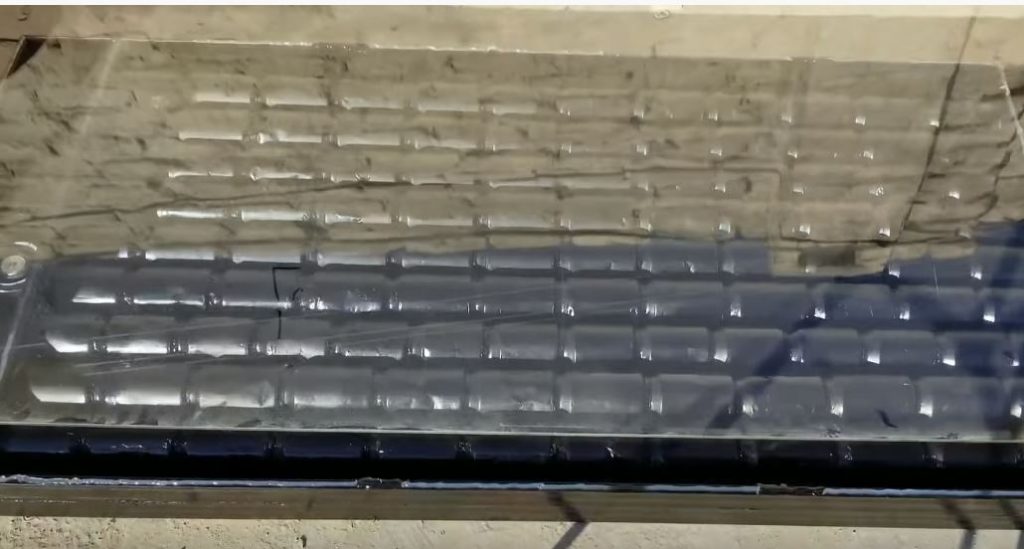

Накрываем конструкцию стеклом, предварительно вымытым с двух сторон. Хорошенько его прижимаем и даем герметику высохнуть.

Устанавливаем стекло

Источник: https://youtu.be/hVijmurXbLo

6

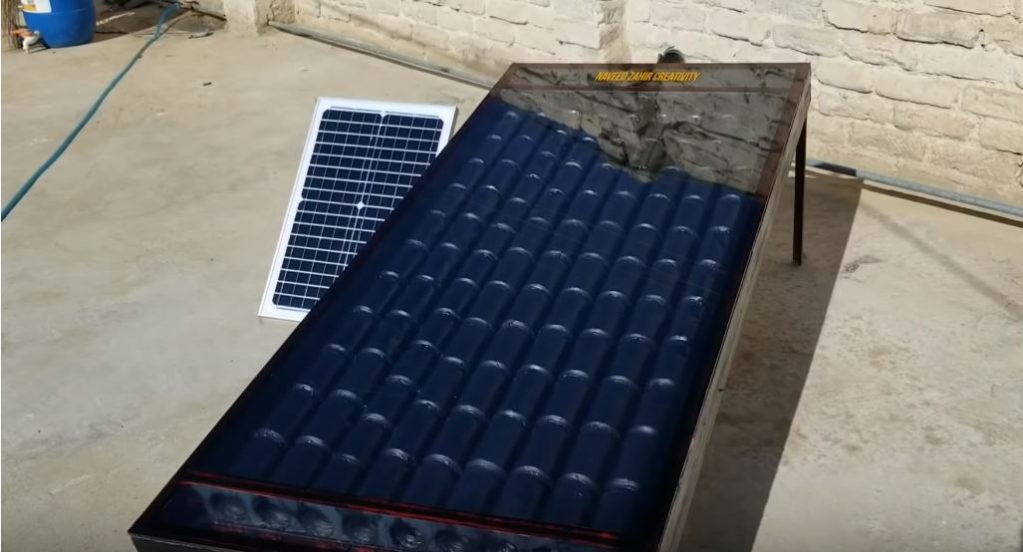

В результате получилась вот такая конструкция.

Результат

Источник: https://youtu.be/hVijmurXbLo

Одуванчик – солнечный цветок. Лечебные свойства и противопоказания для женщин и мужчин. Рецепты с применением одуванчика (Фото & Видео) +Отзывы Читайте также: Одуванчик – солнечный цветок. Лечебные свойства и противопоказания для женщин и мужчин. Рецепты с применением одуванчика (Фото & Видео) +Отзывы

Проводим тестирование

1

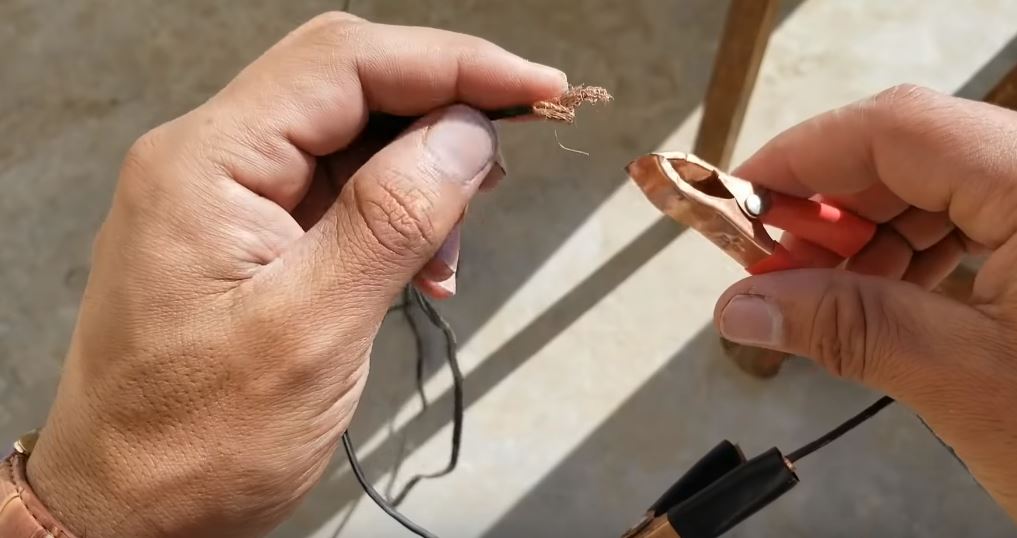

Даем некоторое время, чтобы конструкция нагрелась на солнце. Подсоединяем выводы вентилятора к источнику питания.

Подсоединяем питание к вентилятору

Источник: https://youtu.be/hVijmurXbLo

2

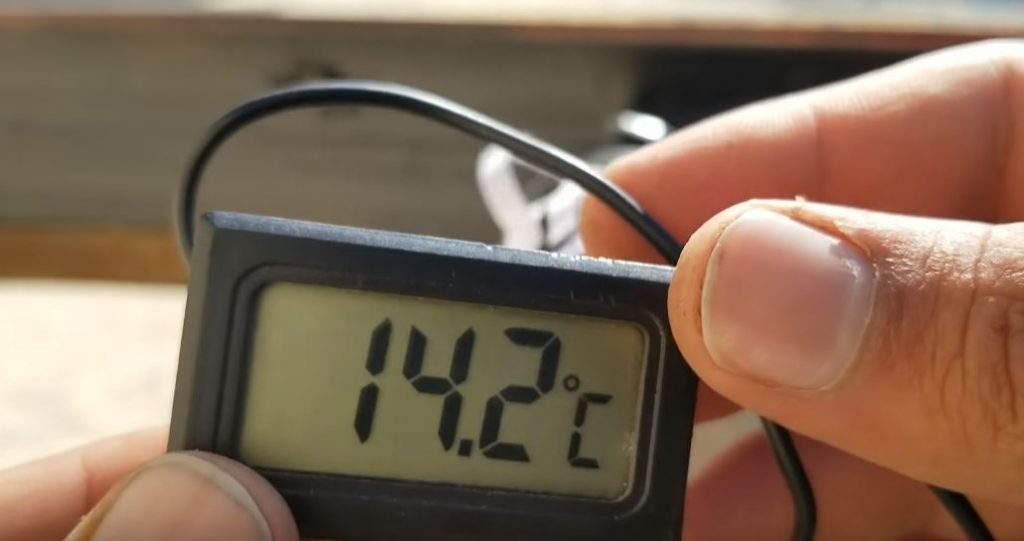

Измеряем температуру воздуха на улице.

Измеряем температуру на улице

Источник: https://youtu.be/hVijmurXbLo

3

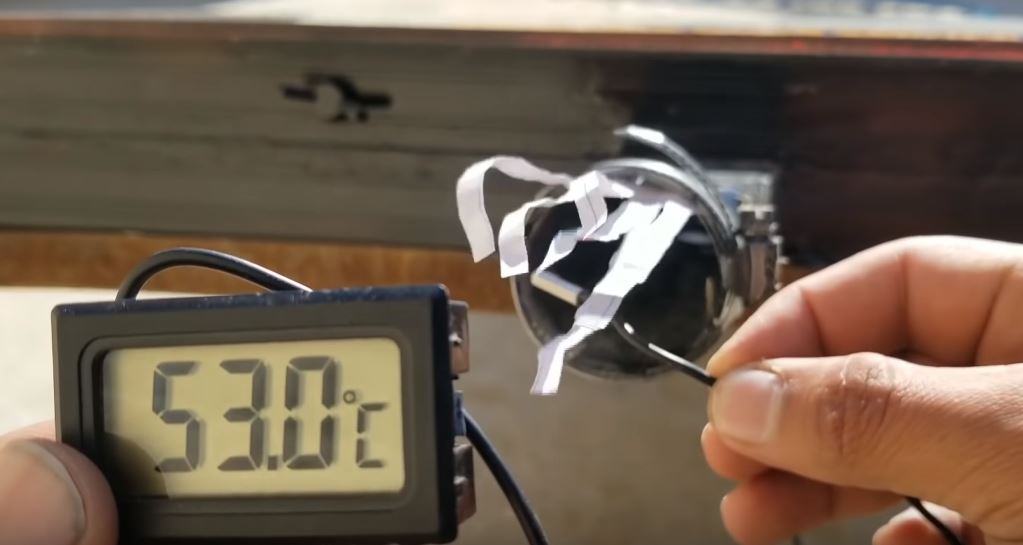

А теперь измеряем температуру на выходе вентилятора нашего солнечного коллектора.

змеряем температуру на выходе коллектора

Источник: https://youtu.be/hVijmurXbLo

4

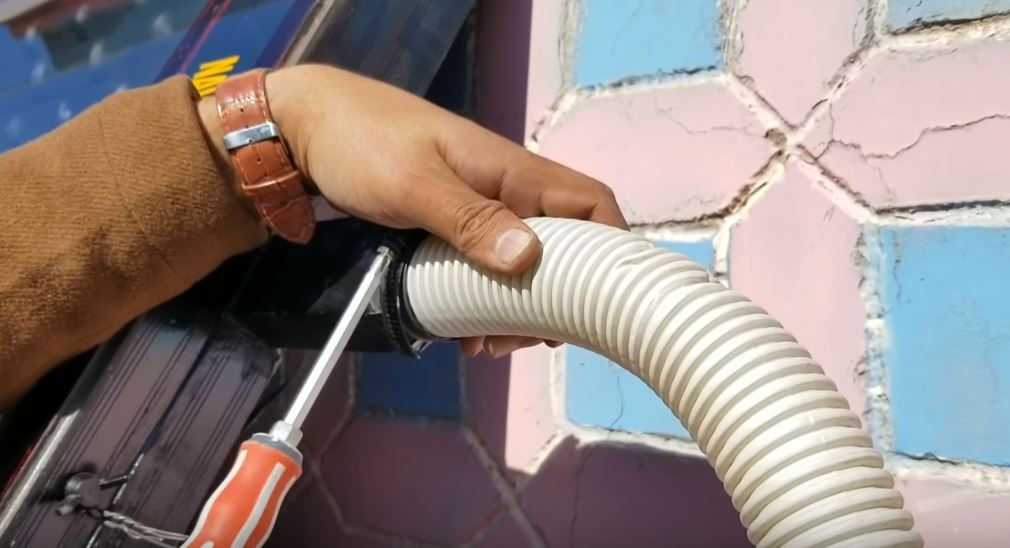

Чтобы обогревать помещения, на патрубок крепим гофрированную трубу, фиксируя ее хомутом.

Крепим трубу

Источник: https://youtu.be/hVijmurXbLo

5

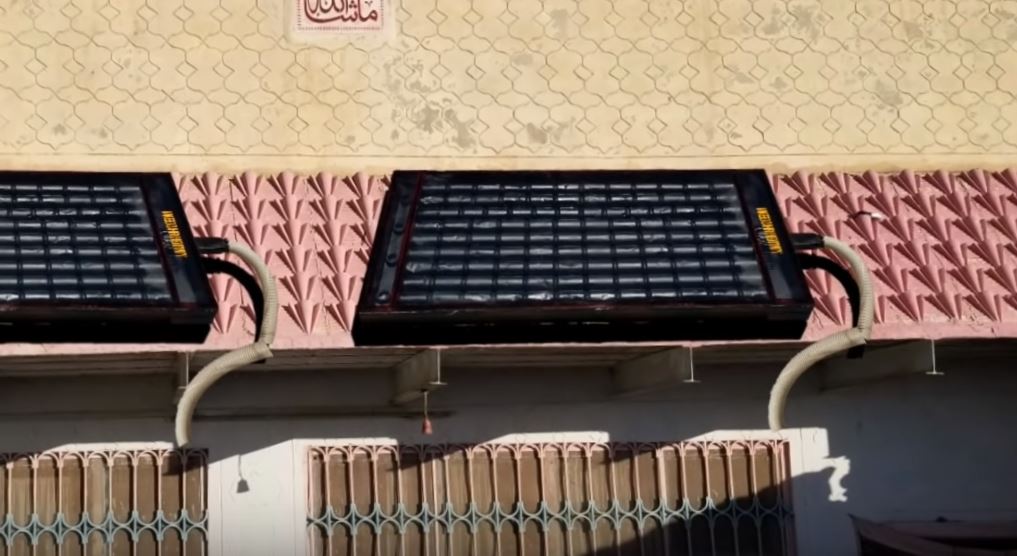

Другой конец трубы запускаем в дом.

Запускаем теплый воздух в дом

Источник: https://youtu.be/hVijmurXbLo
