Воздушные компрессоры встретишь на любой автозаправке или станции техобслуживания. Они служат не только для подкачки колес транспортных средств, к ним также подключаются различные пневмо-инструменты, домкраты, краскопульты. Иметь такой инструмент в мастерской или гараже мечтает, наверное, каждый. В нашей статье мы расскажем, как сделать воздушный компрессор своими руками из подручных средств.

Новогодние игрушки на елку своими руками: красиво, оригинально, с душой! Мастер-классы и пошаговые инструкции | (75+ Фото Идей & Видео) Читайте также: Новогодние игрушки на елку своими руками: красиво, оригинально, с душой! Мастер-классы и пошаговые инструкции | (75+ Фото Идей & Видео)

Материалы для изготовления

Для того, чтобы сделать воздушный компрессор, вам понадобятся:

  • газовый баллон для накопления сжатого воздуха (ресивер);
  • колеса от старой тележки;
  • компрессор грузового автомобиля, трактора или автобуса (в примере – ЗИЛ-130);
  • двигатель от стиральной машинки на 220 В мощностью 300 Вт со шкивом;
  • шкив с переходником на компрессор с соотношением 13:1 со шкивом двигателя;
  • металлические профильные и круглые трубы;
  • металлический уголок;
  • пластиковые трубы;
  • клапаны;
  • тройник, углы, гибкая подводка;
  • сварочный аппарат;
  • болгарка;
  • дрель;
  • крепежные болты, гайки, шайбы;
  • автоматика для компрессора (иные названия – реле давления, прессостат) на 220 В;
  • шланг с пистолетом с манометром;
  • расширительный масляный бачок с трубкой и патрубком;
  • банка и губка для воздушного фильтра.

Шаг 1. Создаем базу компрессора

1

Компрессор, используемый в примере, дает на выходе ≈90 литров воздуха в минуту, поэтому обычного газового баллона в качестве ресивера будет достаточно для работы и быстрой подкачки.

2

Привариваем к баллону колеса от старой тележки.

3

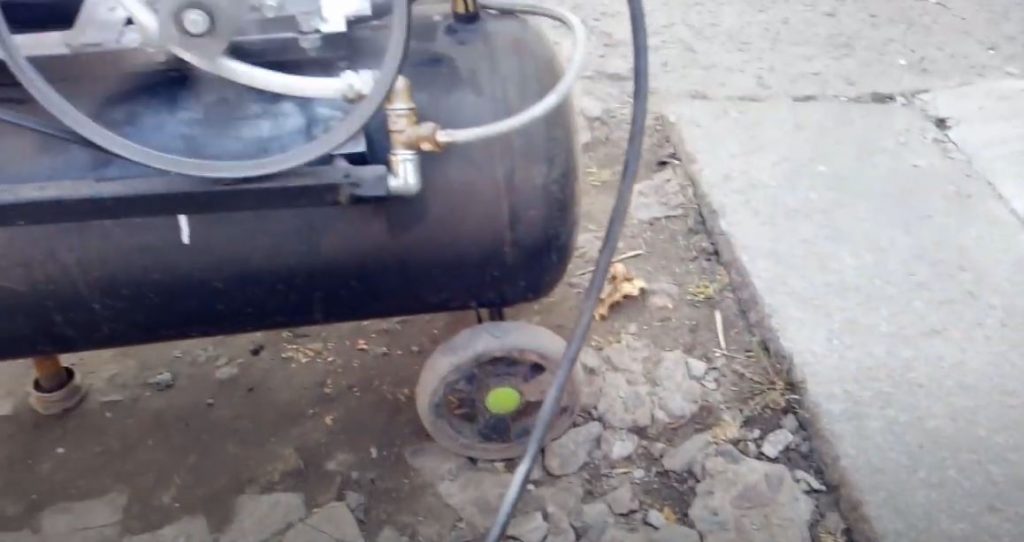

Из куска металлической трубы делаем ножку.

Из куска металлической трубы делаем ножку

Источник: https://youtu.be/D0aYlA09Fqg

4

Из профильной и круглой трубы свариваем металлическую ручку по всему периметру баллона. Ручка должна быть полой внутри и герметичной – она будет использоваться для охлаждения горячего воздуха перед закачкой в ресивер.

5

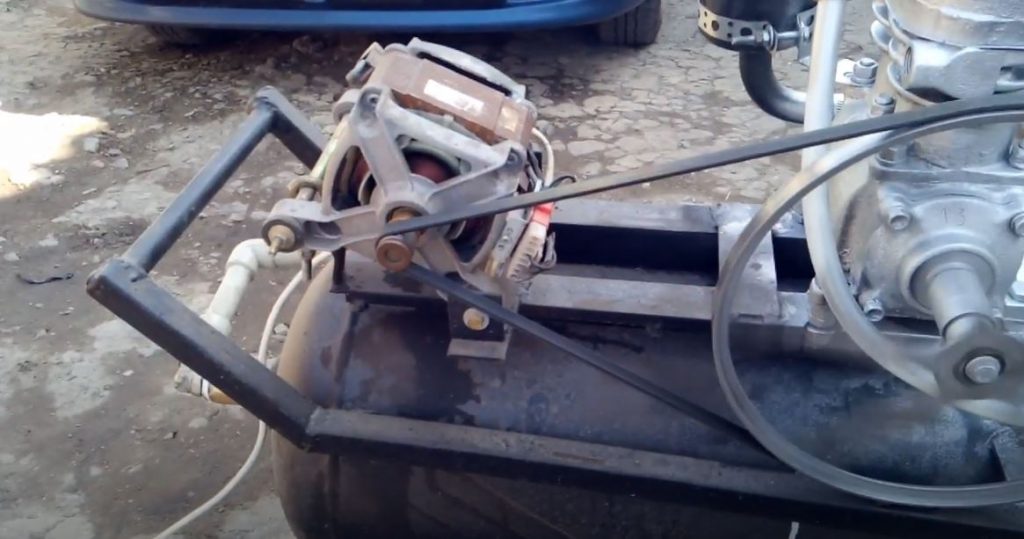

Из металлических уголков свариваем прямоугольную базу для крепления основных агрегатов компрессора и привариваем ее к баллону.

свариваем прямоугольную базу

Источник: https://youtu.be/D0aYlA09Fqg

Шаг 2. Устанавливаем агрегаты на базу

1

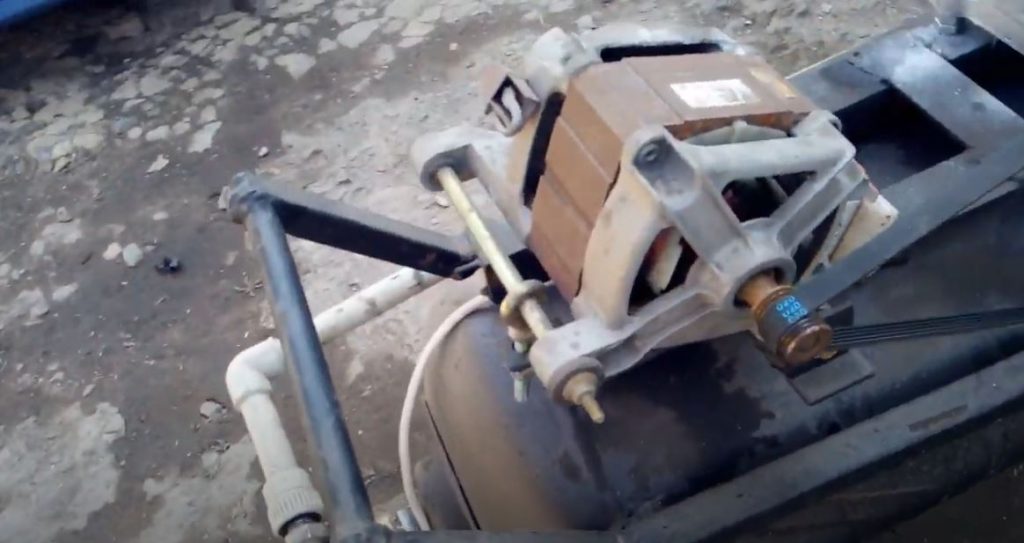

В необходимых местах просверливаем крепежные отверстия и устанавливаем на базу электродвигатель.

устанавливаем на базу электродвигатель

Источник: https://youtu.be/D0aYlA09Fqg

2

Рядом с ним, совместив шкивы в одной плоскости, устанавливаем компрессор автомобиля.

устанавливаем компрессор автомобиля

Источник: https://youtu.be/D0aYlA09Fqg

3

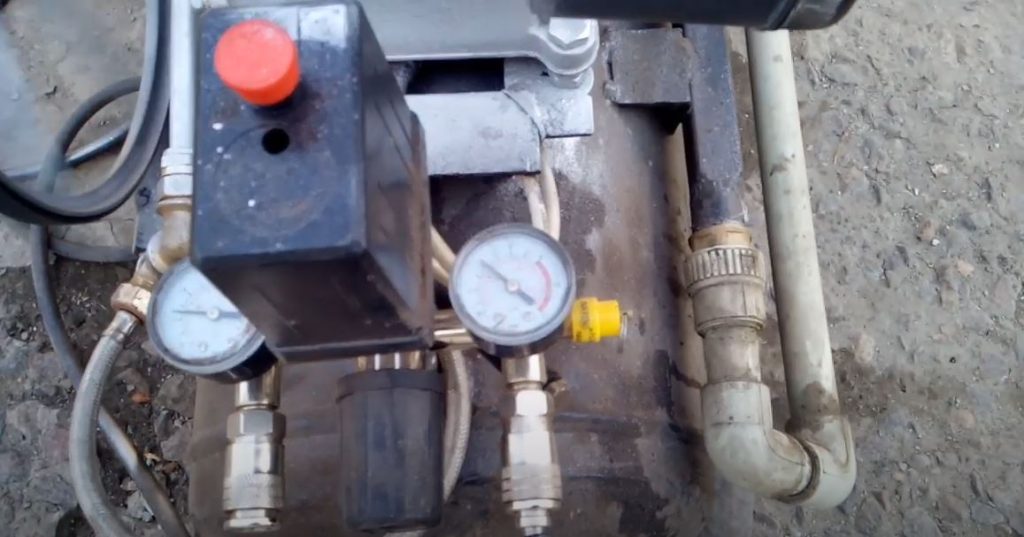

Далее устанавливаем автоматику, отрегулировав ее на включение при 4 и отключение при 6 атмосферах. Собираем электропитание на двигатель.

устанавливаем автоматику

Источник: https://youtu.be/D0aYlA09Fqg

4

Для охлаждения компрессора устанавливаем расширительный масляный бачок и соединяем его с картером компрессора.

устанавливаем расширительный масляный бачок

Источник: https://youtu.be/D0aYlA09Fqg

Шаг 3. Собираем воздушную систему

1

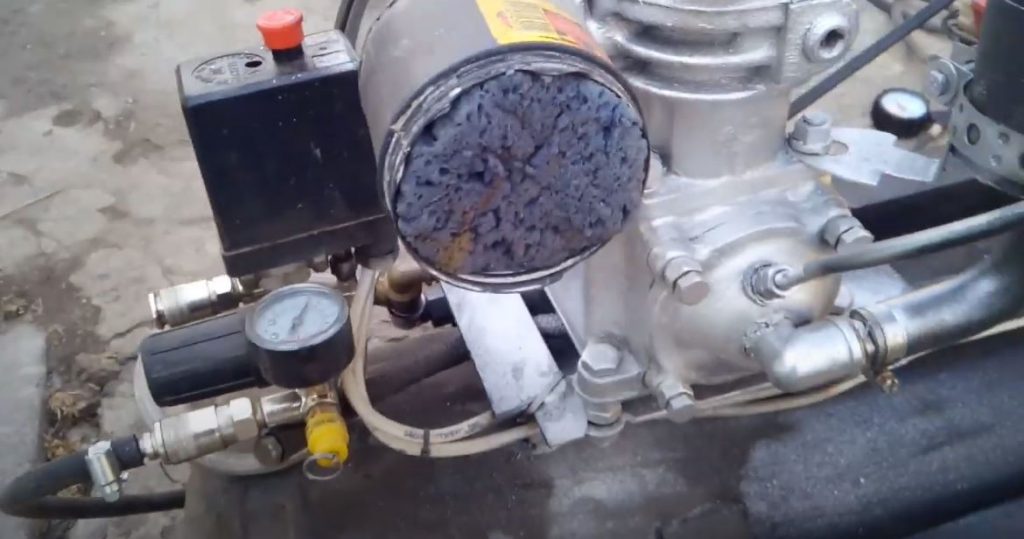

Для очистки подаваемого воздуха устанавливаем воздушный фильтр. В примере он сделан самостоятельно из банки. В качестве фильтрующего вещества использована обычная поролоновая губка.

Для очистки подаваемого воздуха устанавливаем воздушный фильтр

Источник: https://youtu.be/D0aYlA09Fqg

2

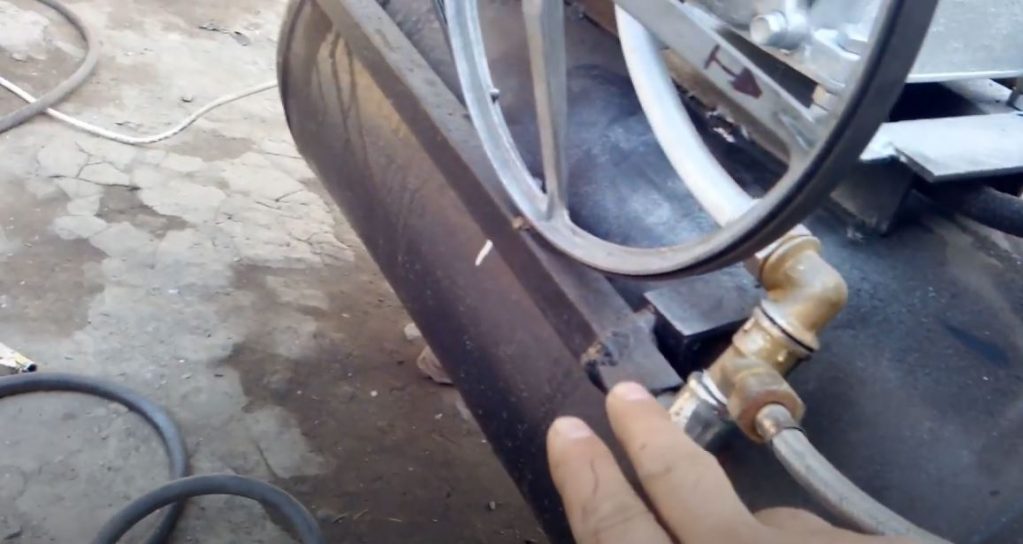

На выходе воздуха из компрессора устанавливаем следующую сборку: угол – тройник – угол и подсоединяем к ручке-радиатору, которую мы сварили в шаге 1. К тройнику на гибкой подводке подключаем клапан сброса давления с магистрали.

подключаем клапан сброса давления с магистрали

Источник: https://youtu.be/D0aYlA09Fqg

3

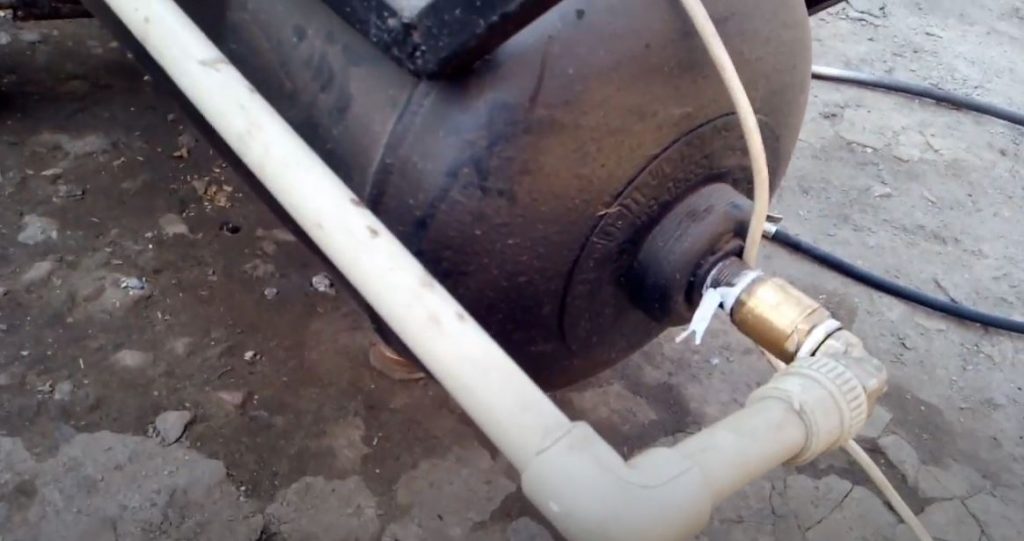

С обратной стороны ручки из углов и труб собираем конструкцию для подачи воздуха через обратный клапан в ресивер.

собираем конструкцию для подачи воздуха через обратный клапан в ресивер

Источник: https://youtu.be/D0aYlA09Fqg

Шаг 4. Проводим испытание

1

Надеваем ремень на шкивы и включаем электропитание.

Надеваем ремень на шкивы и включаем электропитание

Источник: https://youtu.be/D0aYlA09Fqg

2

Накачав давление в 6 атмосфер, компрессор отключается. Теперь к нему можно подсоединять любые пневмонасадки.

Воздушный компрессор своими руками: идея +видео

Компрессор ЗИЛ + мотор от стиральной машины
