Многие слесарные работы без тисков выполнить сложно, а иногда и невозможно. В магазине слесарные тиски стоят довольно дорого. В этой статье мы постараемся помочь вам сделать тиски из подручных материалов.
Материалы для изготовления
Для того, чтобы сделать тиски, вам понадобятся:
- обрезки прямоугольных труб и уголков;
- стержень с резьбой и 7 гаек;
- по 4 болта, гайки и шайбы для крепления к верстаку;
- металлический лист толщиной не менее 5 мм;
- баллончик с краской;
- болгарка;
- электросварочный аппарат;
- струбцины;
- ручные тиски;
- металлическая щетка;
- отвертка;
- шуруповерт.
Шаг 1. Делаем направляющую
Из квадратной трубы необходимого сечения отрезаем кусок нужной длины. Если подходящей трубы нет под рукой, то ее можно сварить из двух уголков.

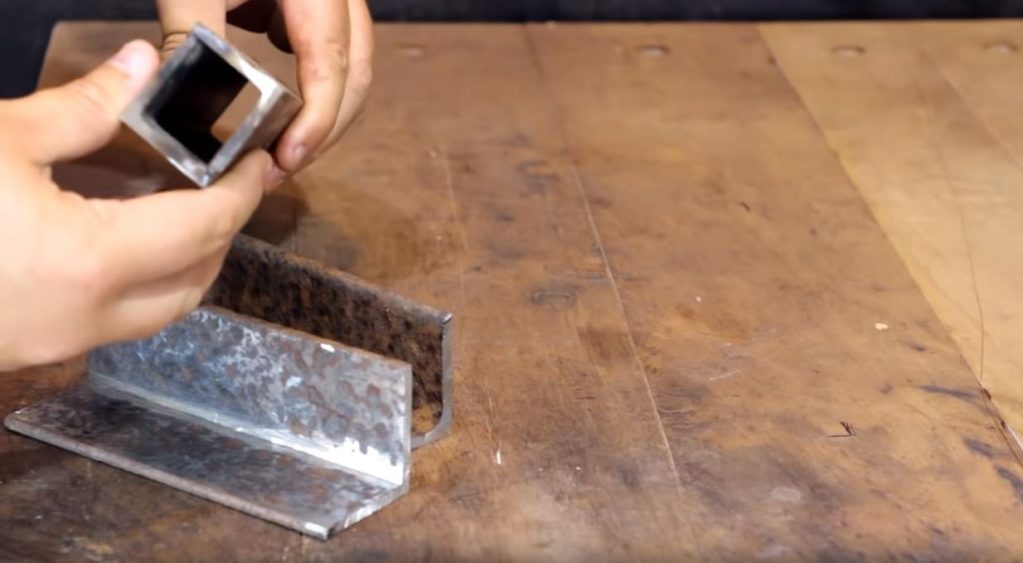

От уголка, ширина внутренней стороны которого чуть больше ширины наружной стороны квадратного сечения трубы, отрезаем два куска.

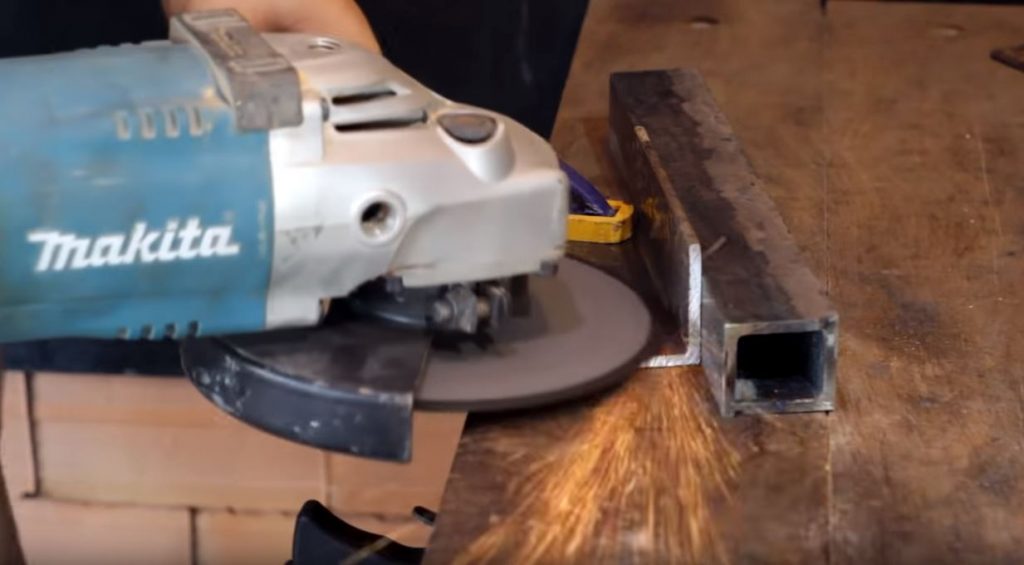

Болгаркой зачищаем внутренние стороны одной заготовки, закрепляя ее струбциной. А от второго уголка отрезаем полоску.
Болгаркой зачищаем отрезанную полоску.
Из железного листа, толщиной не менее 5 мм, вырезаем квадрат для основания тисков.
На уголок кладем квадратную трубу. На трубу кладем сложенную бумагу, а сверху заготовленную пластину.

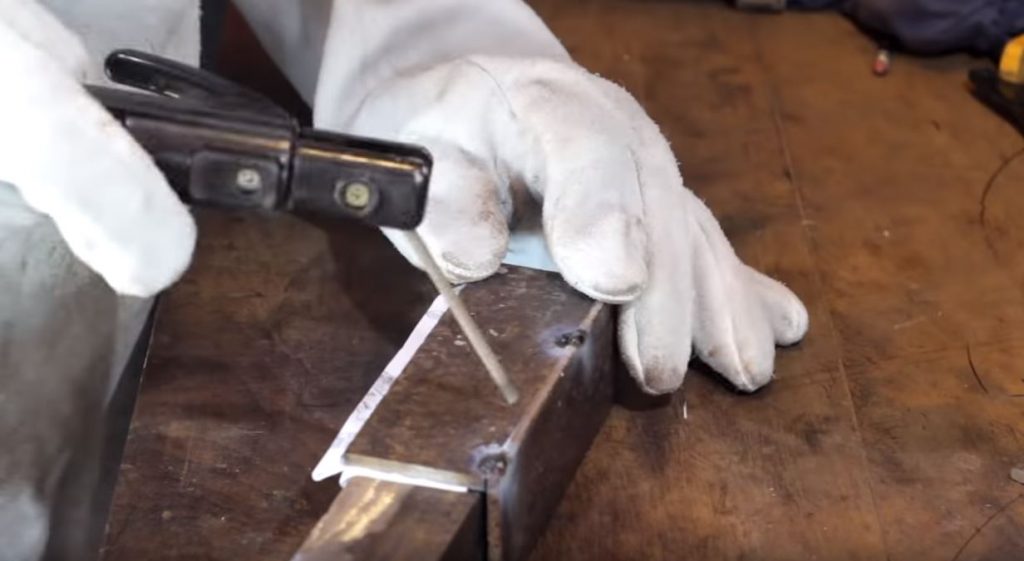

Свариваем сложенные детали между собой, получая направляющую.
Переворачиваем направляющую с трубой и обрабатываем поверхности.
Шаг 2. Делаем ходовой механизм

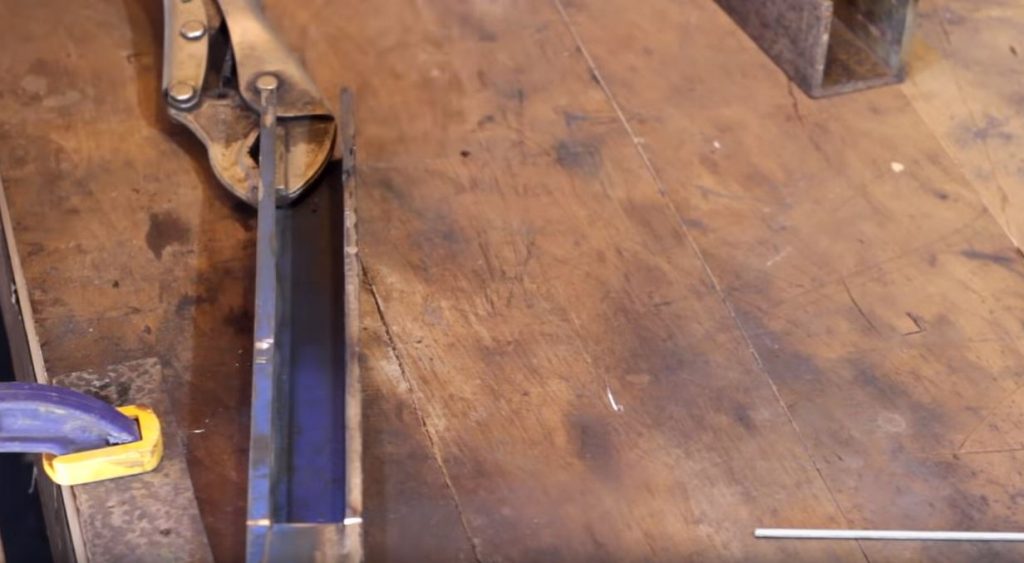

Вырезаем в квадратной трубе продольную щель, не доходя до ее торца 30 мм.

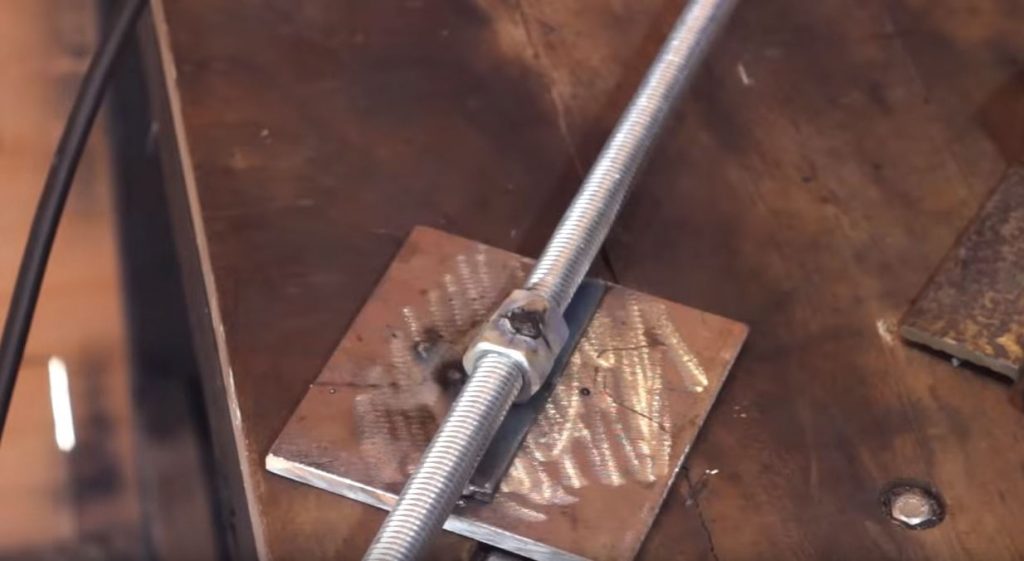

Посредине квадратной пластины привариваем полоску. Затем по центру пластины привариваем две гайки, накрученные вплотную на винт.
Чтобы не повредить резьбу винта, накрываем его мокрой тряпкой.
Выкручиваем винт до предела и отрезаем лишнюю часть.
Зачищаем сварочные швы и проверяем легкость перемещения пластины.
На пластину с трубой ставим направляющую и привариваем двойным швом. Окалину очищаем металлической щеткой и отверткой, а затем швы зачищаем болгаркой.
На ходовой винт наворачиваем закругленную гайку примерно на 50 мм от конца и привариваем ее.

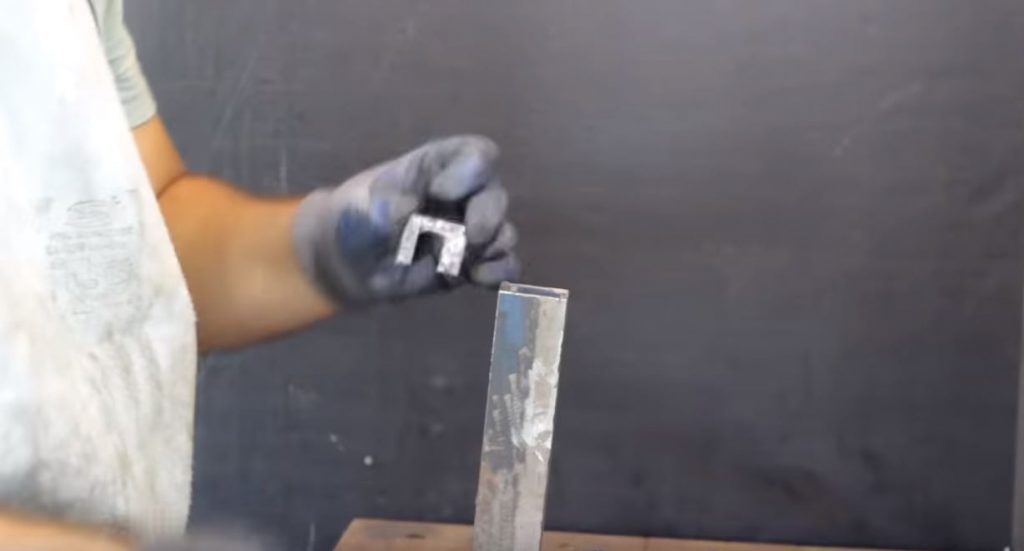

Из металлического листа вырезаем П-образную пластину по размеру торца квадратной трубы. Привариваем вырезанную пластину к торцу трубы.
Вставляем трубу в направляющую.

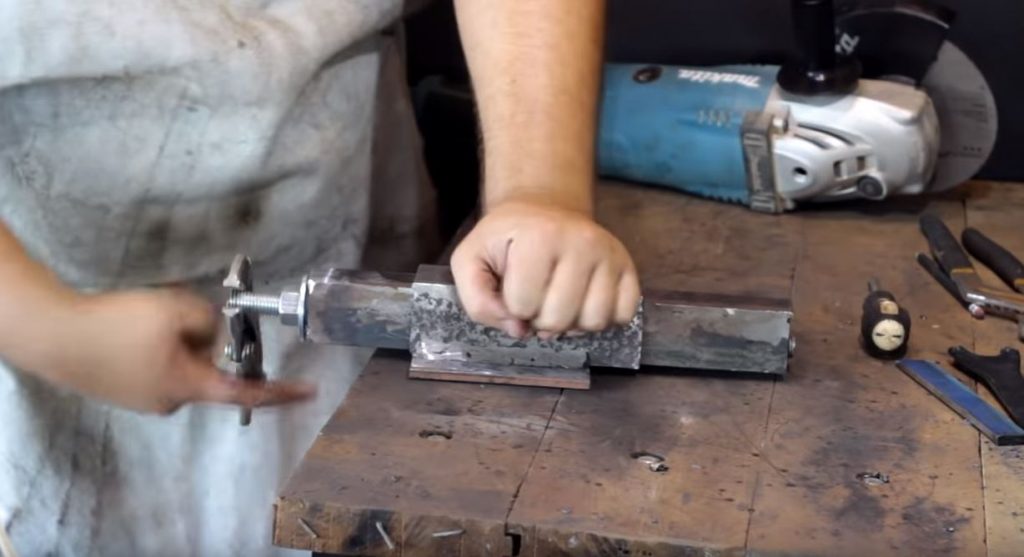

На винт одеваем шайбу и накручиваем гайку так, чтобы винт мог легко вращаться. Привариваем гайку к винту.
К трубе привариваем пластинку.
Шаг 3. Делаем губки тисков
Вырезаем два уголка, зажимаем их ручными тисками и привариваем. Один к трубе, а другой к направляющей.
Отворачиваем ходовой винт и вынимаем трубу с направляющей. Губки, укрепляем диагональными пластинками.

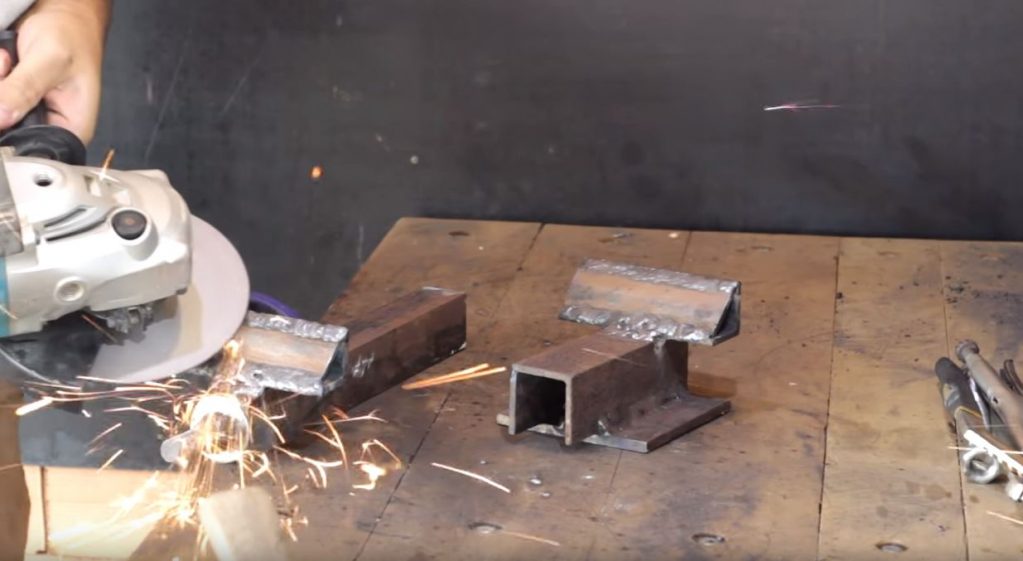

Болгаркой зачищаем сварочные швы.
Шаг 4. Изготавливаем вороток
Вороток для вращения ходового винта изготовим из остатка винта, длиной примерно 200 мм. На края винта наворачиваем гайки и снимаем резьбу со средней части винта, с помощью наждачного круга.
Одну из крайних гаек перемещаем на средину. На ее место наворачиваем третью гайку. Среднюю гайку привариваем к торцу ходового винта, а крайние к концам ворота.
Шаг 5. Завершающий этап
Просверливаем отверстия по краям прямоугольной пластины, с помощью шуруповерта.
Закрываем часть тубы бумагой и скотчем, красим все узлы.
Намечаем и просверливаем четыре отверстия в столешнице и крепим тиски.

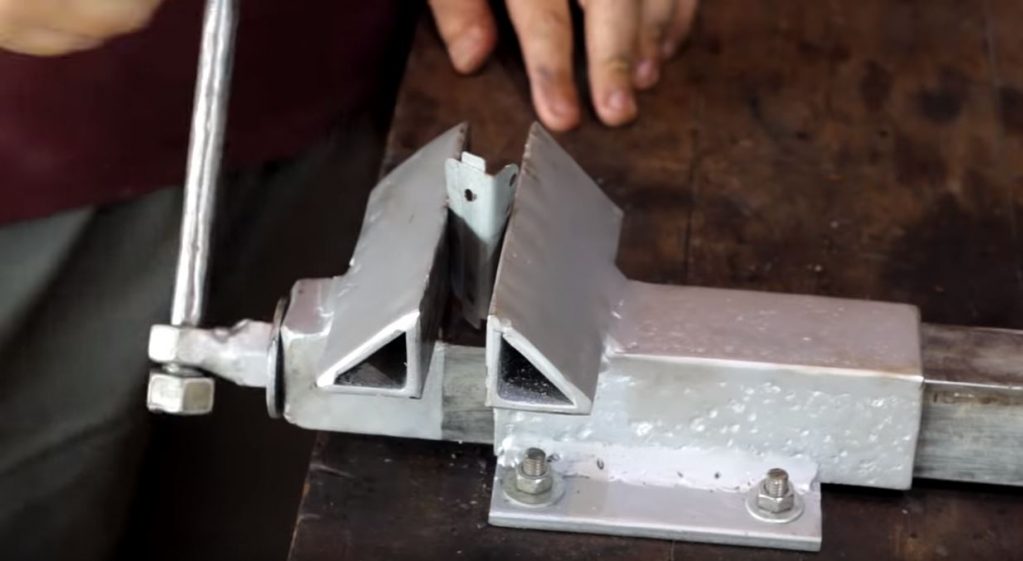

Наши тиски готовы к работе!
