Насадка на дрель для резки металла | Инструмент, который ускорит и упростит процесс в разы

Дрель-ножницы

Если вам предстоят кровельные работы дома или на даче, а в качестве основного материала выбрана листовая жесть, то без электрических ножниц по металлу просто не обойтись. Стоит такой качественный электроинструмент не дешево. Мы предлагаем вам резать жесть электродрелью. Не верите? Тогда дочитайте статью до конца. Немного усилий и минимум затрат на материалы – и у вас в хозяйстве появится насадка на дрель для резки металла.

Материалы для изготовления

Для того, чтобы сделать насадку на дрель для резки металла, вам понадобятся:

  • два подшипника ø 50 мм;
  • вал под них с фиксатором на одном конце и хвостовиком под патрон дрели на другом;
  • подшипник ø 25 мм;
  • вал под меньший подшипник с фиксатором;
  • металлическая труба с внутренним ø 50 мм;
  • листовая сталь толщиной 4 и 2 мм;
  • болты и гайки на М8;
  • рукоятка от болгарки или перфоратора;
  • сварочный аппарат;
  • маркер;
  • болгарка;
  • штангенциркуль;
  • дрель;
  • тиски;
  • молоток;
  • баллончики с краской.

Шаг 1. Делаем эксцентрик

1

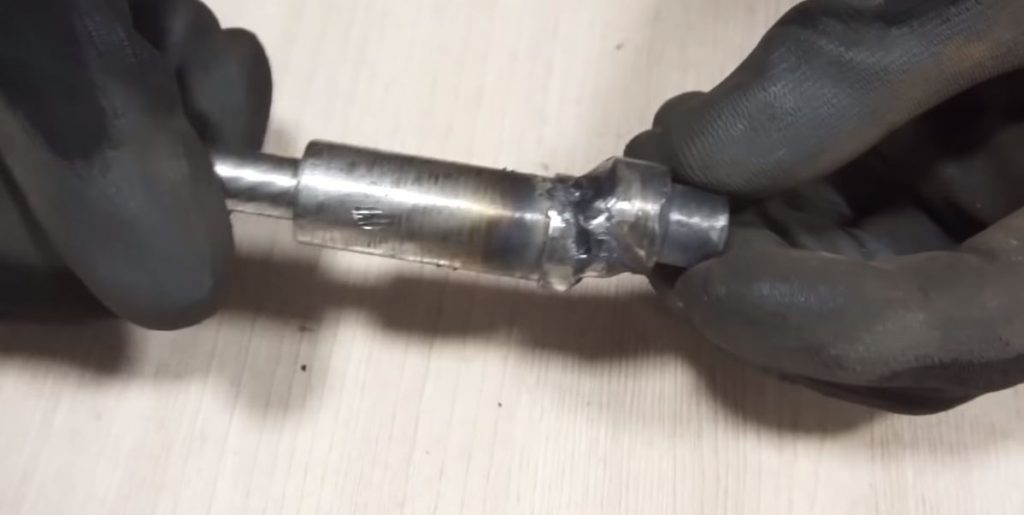

Свариваем два вала под подшипники, совместив их фиксаторами с таким смещением, чтобы маленький подшипник не выступал за большие.

Свариваем два вала под подшипники

Источник: https://youtu.be/_WgFYU05p5w

Необходимые валы нужно предварительно заказать в токарной мастерской или выточить самостоятельно.
2Надеваем подшипники на валы.

3

От металлической трубы отрезаем кусок необходимой длины, чтобы он закрывал подшипники.

4

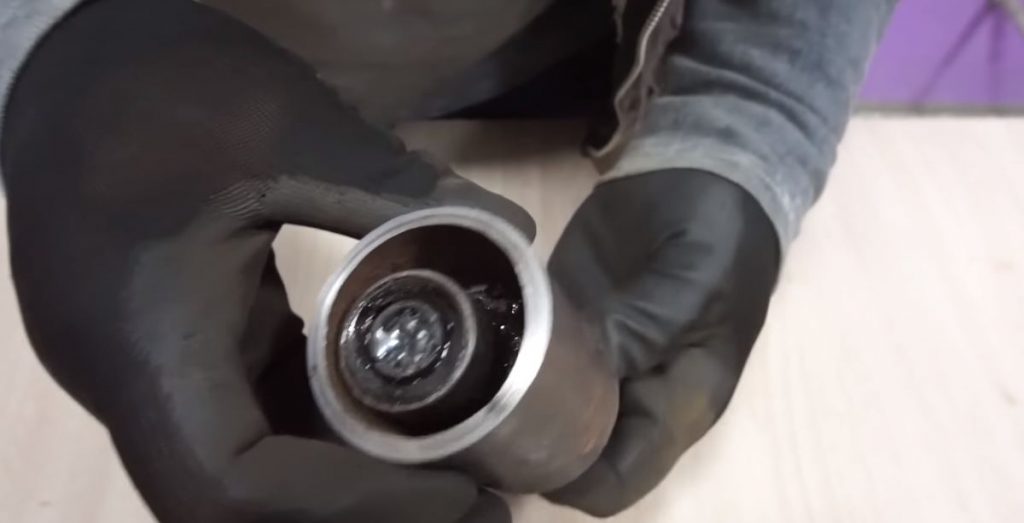

Одеваем подшипники и привариваем маленький – к валу, а большие – к валу и внутренней части трубы.

Одеваем подшипники и привариваем

Источник: https://youtu.be/_WgFYU05p5w

5

Из листа тонкого металла вырезаем заглушку на трубу и точечно привариваем ее. Края заглушки сошлифовываем болгаркой.

6

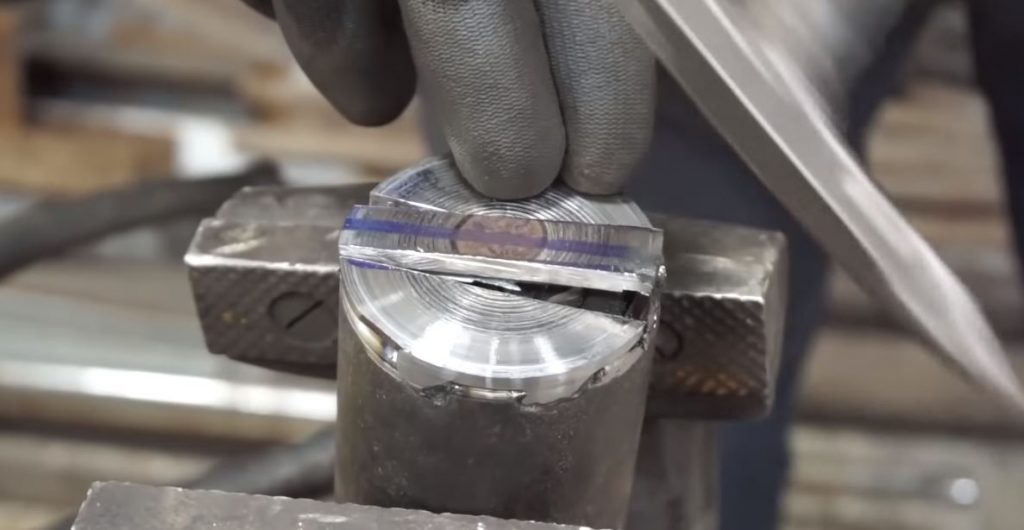

По центру заглушки вырезаем прямоугольное отверстие, заглубив его в стенки трубы на толщину маленького подшипника.

По центру заглушки вырезаем прямоугольное отверстие

Источник: https://youtu.be/_WgFYU05p5w

7

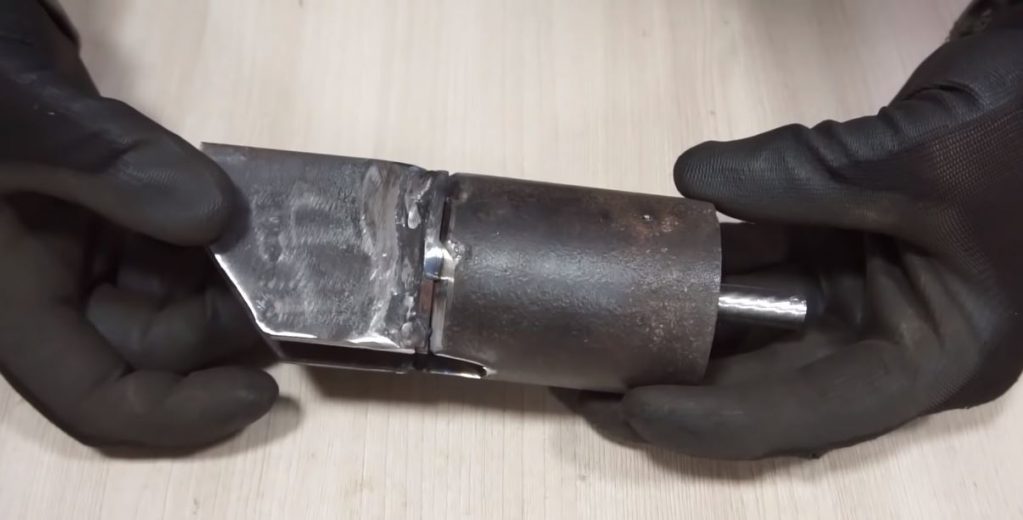

Из листа тонкого металла вырезаем две проушины, которые привариваем по краям вырезанного в заглушке прямоугольника.

Из листа тонкого металла вырезаем две проушины

Источник: https://youtu.be/_WgFYU05p5w

Шаг 2. Изготавливаем и устанавливаем ножи

1

Первым изготовим подвижный нож. Из листа толстого металла вырезаем заготовку для него такой ширины, чтобы она легко заходила через прорезь на заглушке в трубу.

2

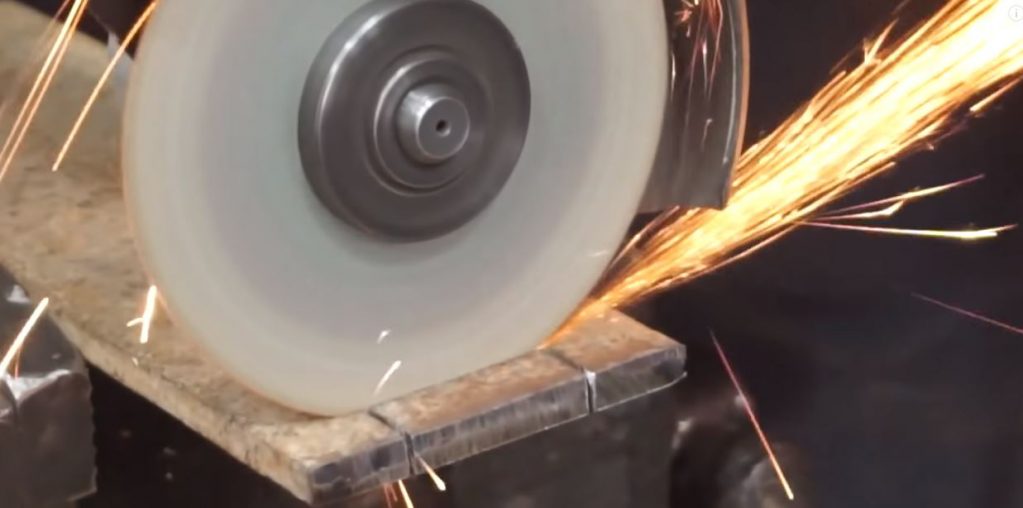

На торце заготовки по центу вырезаем прямоугольник по диаметру и толщине меньшего подшипника.

На торце заготовки по центу вырезаем прямоугольник

Источник: https://youtu.be/_WgFYU05p5w

3

Примеряем его к эксцентрику. Маркером намечаем в проушинах отверстия для крепления ножей и просверливаем их.

4

Также намечаем и просверливаем отверстие в подвижном ноже.

5

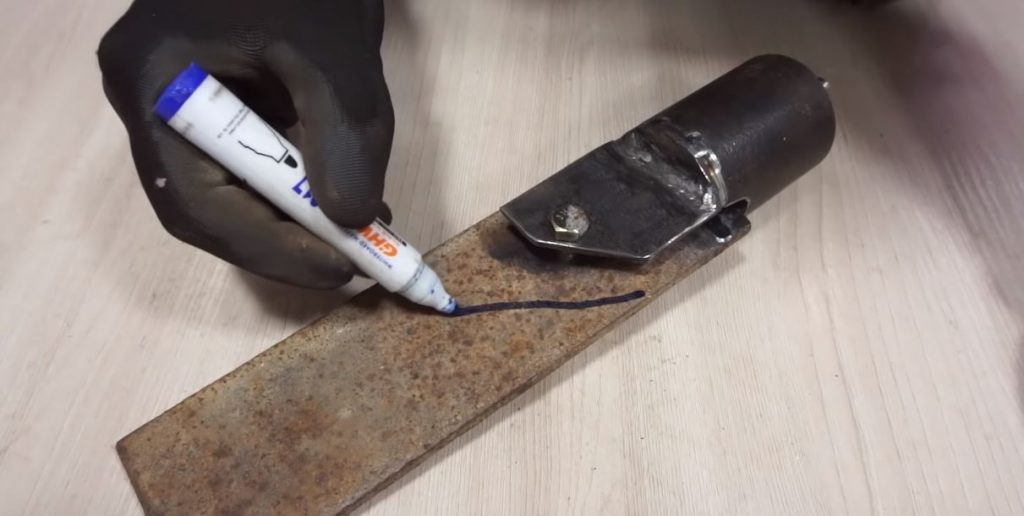

Примеряем нож на место, проверяем его ход при вращении вала эксцентрика. Маркером рисуем форму ножа.

Маркером рисуем форму ножа

Источник: https://youtu.be/_WgFYU05p5w

6

Обрезаем нож болгаркой и шлифуем его.

Подвижный нож затачивать не нужно!
7

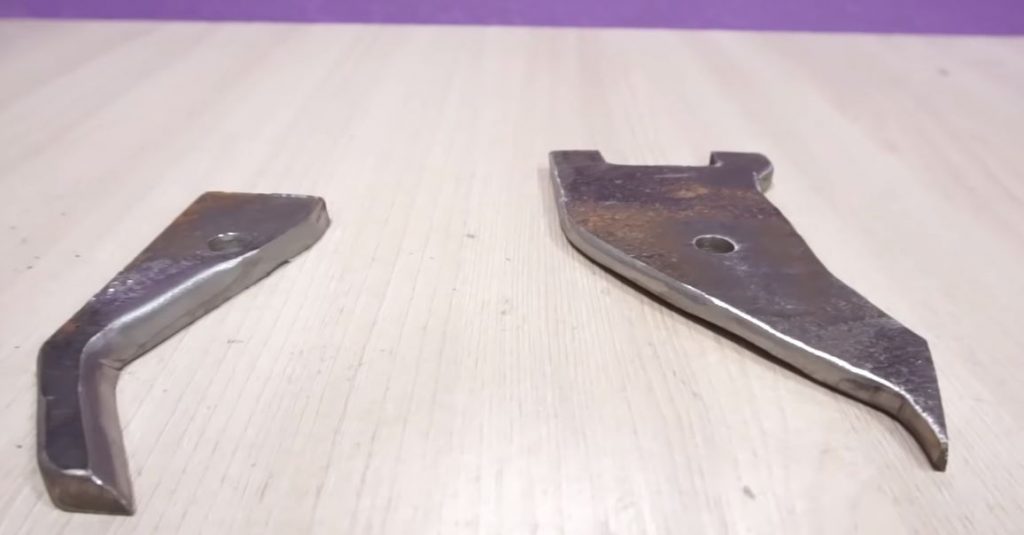

Аналогично вырезаем и шлифуем неподвижный нож. Затачиваем его.

вырезаем и шлифуем неподвижный нож

Источник: https://youtu.be/_WgFYU05p5w

8

Закаливаем ножи (О том, как закаливать металл читайте в статье “Как закалить металл в домашних условиях?“)

9

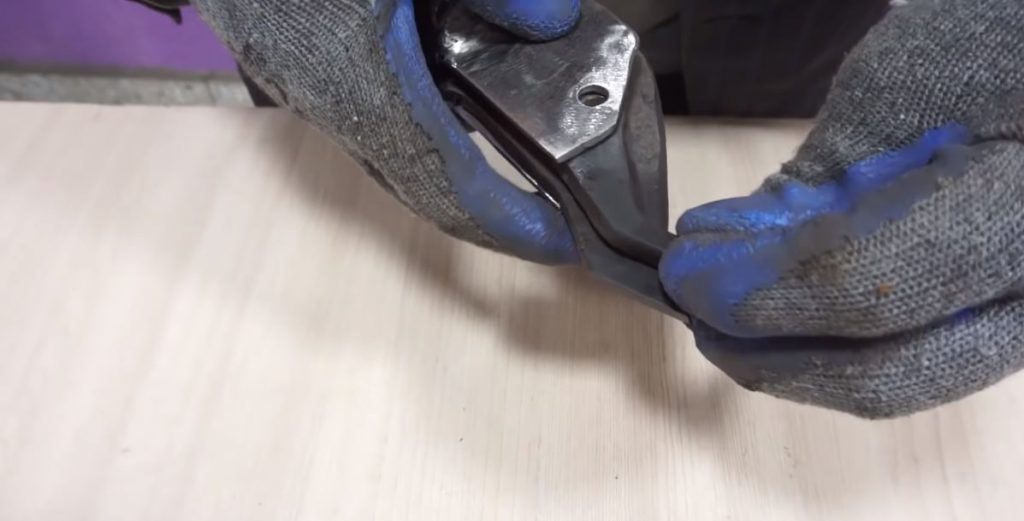

Устанавливаем ножи в проушины и скрепляем их болтом и гайкой.

Устанавливаем ножи в проушины и скрепляем их болтом и гайкой

Источник: https://youtu.be/_WgFYU05p5w

10

Неподвижный нож привариваем к проушине.

Шаг 3. Прикрепляем насадку к дрели

1

От трубы нужного диаметра отрезаем кусок такой длины, чтобы он находил на корпус дрели в месте крепления ручки.

2

Просверливаем в нем отверстие и привариваем гайку для возможности прижимания кольца к корпусу дрели.

3

Из листа тонкого металла вырезаем две полосы для скрепления кольца с корпусом эксцентрика.

4

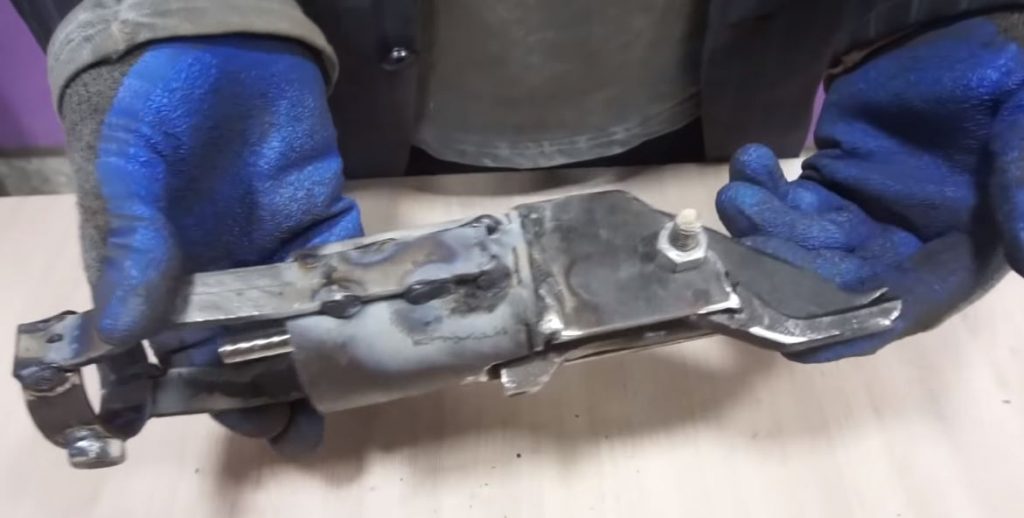

Примеряем все в собранном виде на дрели. Молотком изгибаем соответствующим образом полосы и привариваем их, соединяя крепежное кольцо с эксцентриком.

Примеряем все в собранном виде на дрели

Источник: https://youtu.be/_WgFYU05p5w

5

К одной из полос в удобном для работы месте привариваем гайку для крепления ручки от старого электроинструмента.

6

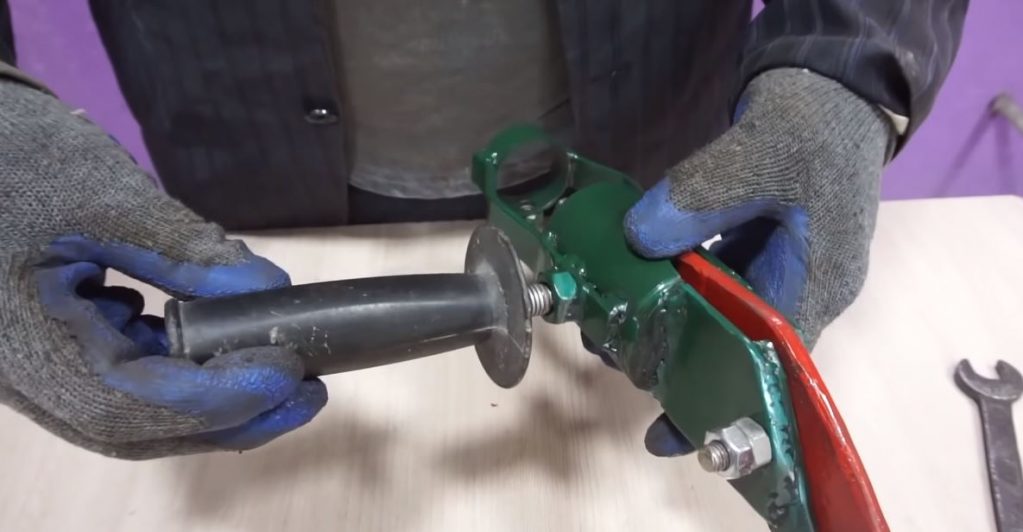

Сошлифовываем все неровности болгаркой и красим ножницы краской из баллончика. Устанавливаем ручку –наша необычная насадка на дрель готова.

Устанавливаем ручку

Источник: https://youtu.be/_WgFYU05p5w

Во избежание раскручивания гайки, скрепляющей ножи, накрутите контргайку.
7

Как видим, наши ножницы легко и быстро справляются с различными листами металла.
