Как сделать паяльную пасту своими руками: ускоряем пайку в разы!

паяльная паста

Паяльная паста, в основном, применяется на производствах при сборке печатных плат по технологии поверхностного монтажа (т.е. когда компоненты не вставляются в отверстия в плате, а просто запаиваются на контактные дорожки на ее поверхности). Но такая паста пользуется широкой популярностью и у простых радиолюбителей. Ведь по своей сути, это припой и флюс, собранные вместе, которые легко наносить на места пайки. В нашей статье мы расскажем, как сделать паяльную пасту своими руками из доступных компонентов.

Новогодние игрушки на елку своими руками: красиво, оригинально, с душой! Мастер-классы и пошаговые инструкции | (75+ Фото Идей & Видео) Читайте также: Новогодние игрушки на елку своими руками: красиво, оригинально, с душой! Мастер-классы и пошаговые инструкции | (75+ Фото Идей & Видео)

Материалы для изготовления

Для того, чтобы сделать паяльную пасту, вам понадобятся:

  • оловянно-свинцовый припой;
  • тиски;
  • надфиль или напильник;
  • вазелин;
  • флюс паяльный ЛТИ-120 (либо любой другой канифолесодержащий);
  • пластиковый стаканчик, деревянная палочка;
  • шприц с толстой иглой;
  • монтажная плата, резистор, кусачки, паяльник для проведения испытания.

Шаг 1. Получаем свинцово-оловянную стружку

1

Основной компонент паяльной пасты, это, конечно же, припой. Его нужно измельчить в стружку. Быстрее всего это делать на наждачном станке, но если его нет, то можно и вручную.

2

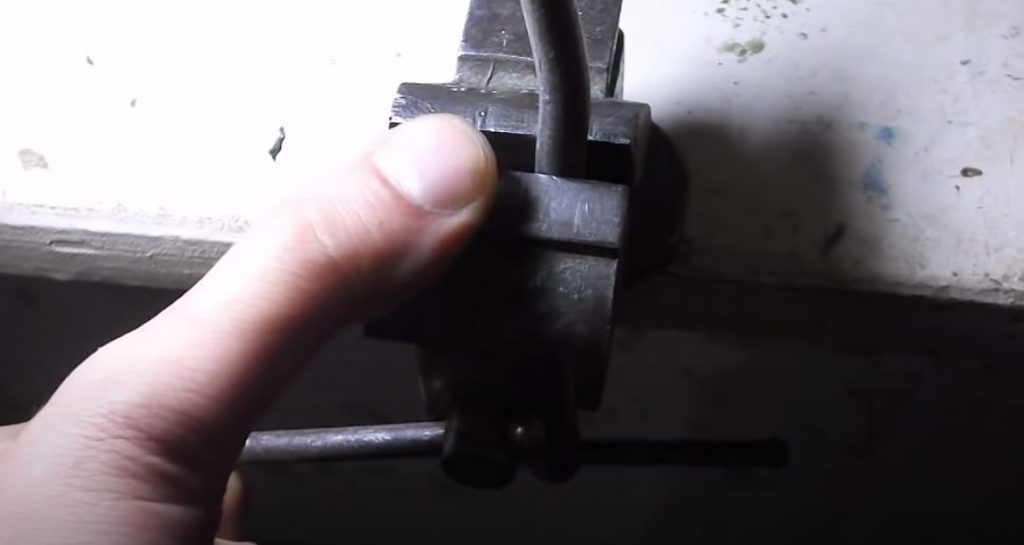

Зажимаем кусок припоя в тиски.

Зажимаем кусок припоя в тиски

Источник: https://youtu.be/x0EKhiXSAjU

3

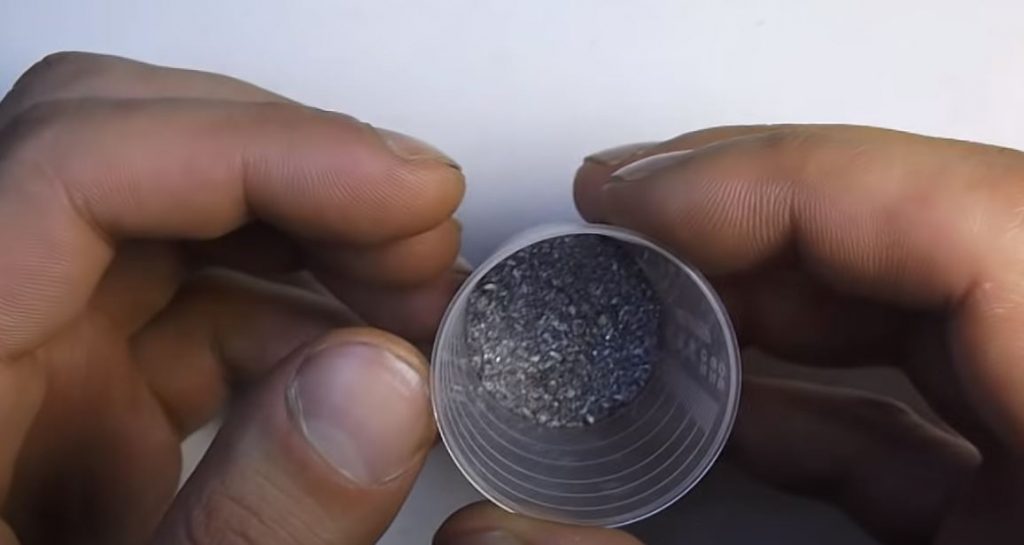

Надфилем или напильником стачиваем необходимое количество припоя.

стачиваем необходимое количество припоя

Источник: https://youtu.be/x0EKhiXSAjU

Можно также воспользоваться электродрелью со специальной насадкой.

Шаг 2. Изготавливаем пасту

1

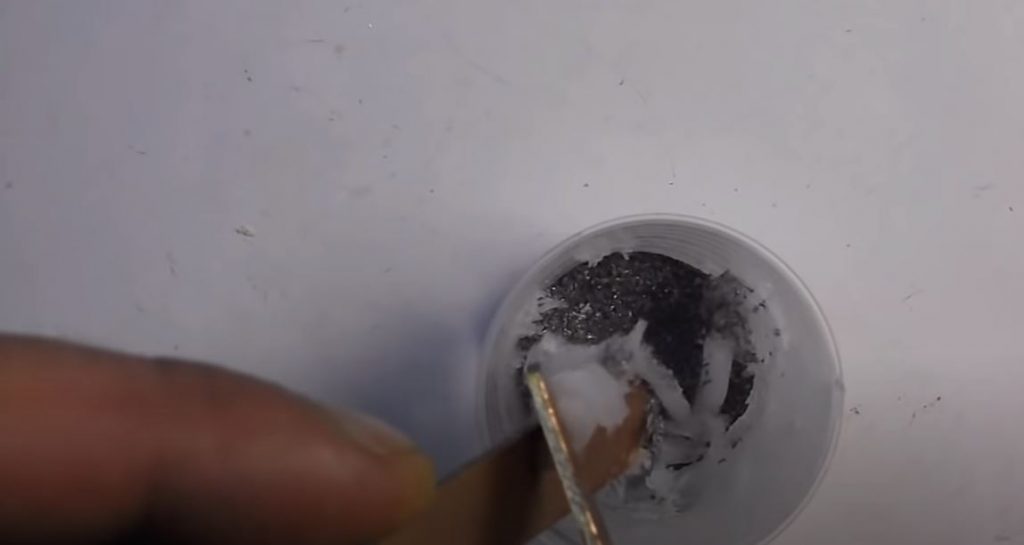

Добавляем к стружке вазелин в соотношении 1:3 и хорошо все перемешиваем.

Добавляем к стружке вазелин в соотношении 1:3 и хорошо все перемешиваем

Источник: https://youtu.be/x0EKhiXSAjU

2

Затем добавляем 8-10 капель паяльного флюса ЛТИ-120 и также перемешиваем.

3

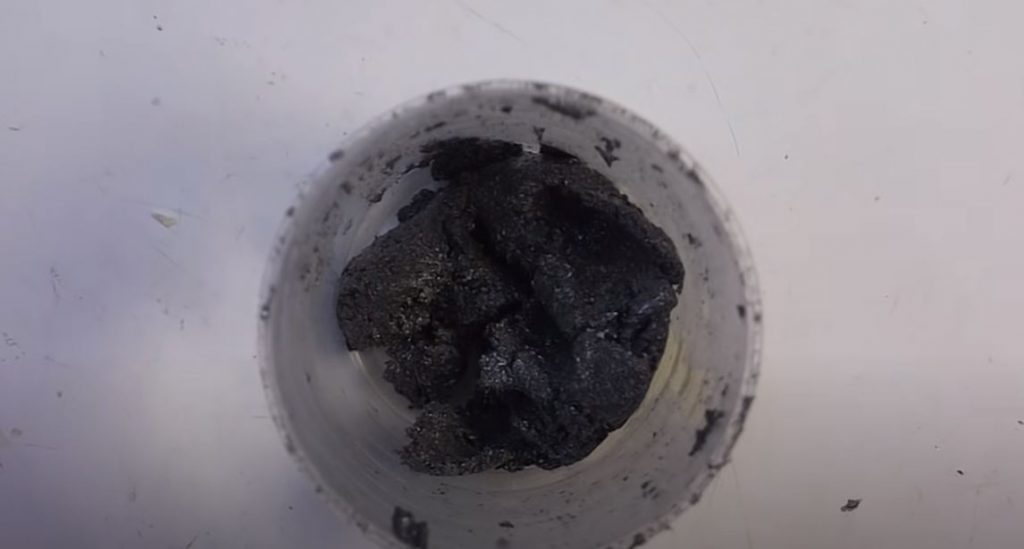

В результате получаем вот такую паяльную пасту, которая получилась вязкой и однородной.

В результате получаем вот такую паяльную пасту

Источник: https://youtu.be/x0EKhiXSAjU

4

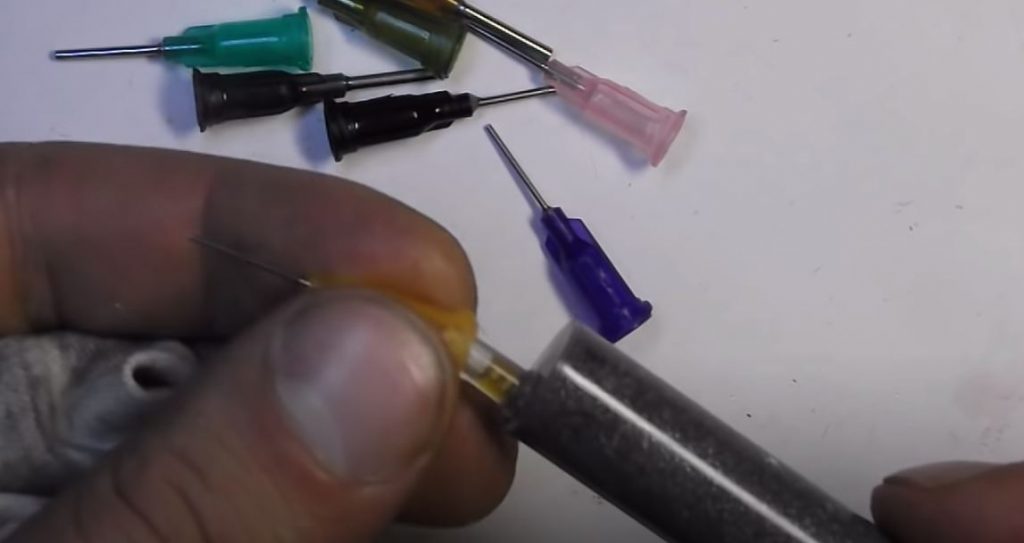

Для хранения и использования помещаем полученную паяльную пасту в медицинский шприц с толстой иглой.

помещаем полученную паяльную пасту в медицинский шприц с толстой иглой

Источник: https://youtu.be/x0EKhiXSAjU

Шаг 3. Проводим испытание

1

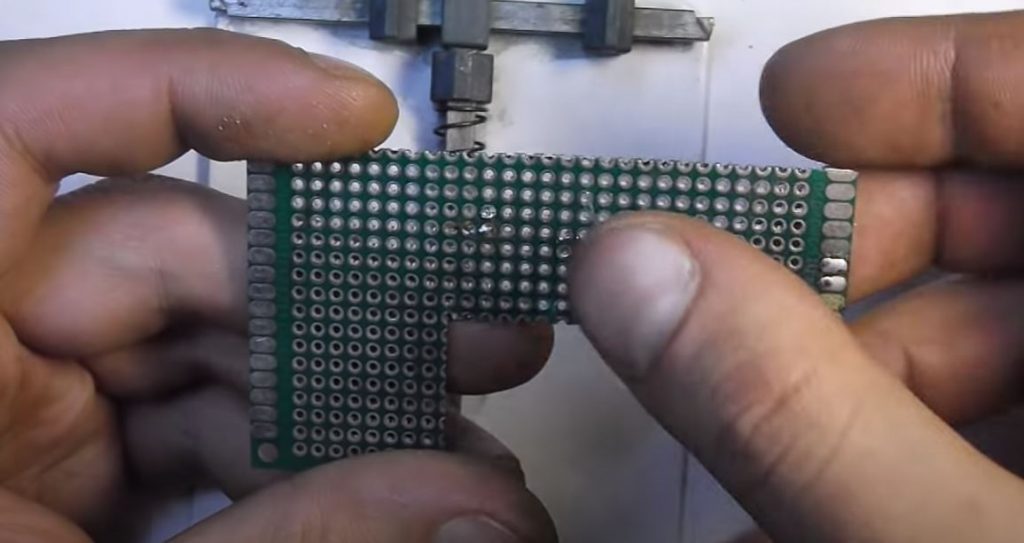

Размещаем на монтажной плате резистор.

Размещаем на монтажной плате резистор

Источник: https://youtu.be/x0EKhiXSAjU

2

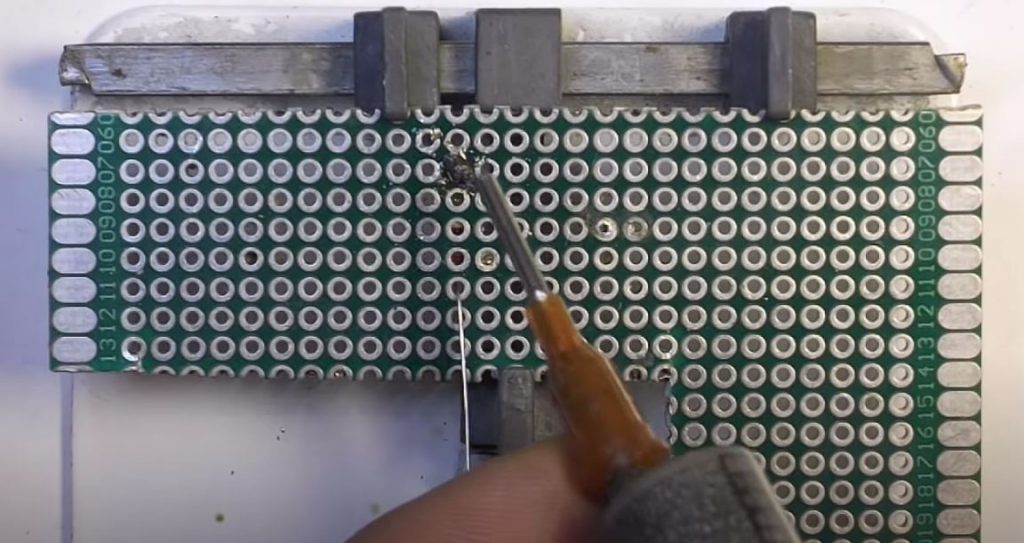

Переворачиваем плату, обкусываем одну ножку резистора и помещаем на место пайки немного паяльной пасты.

помещаем на место пайки немного паяльной пасты

Источник: https://youtu.be/x0EKhiXSAjU

3

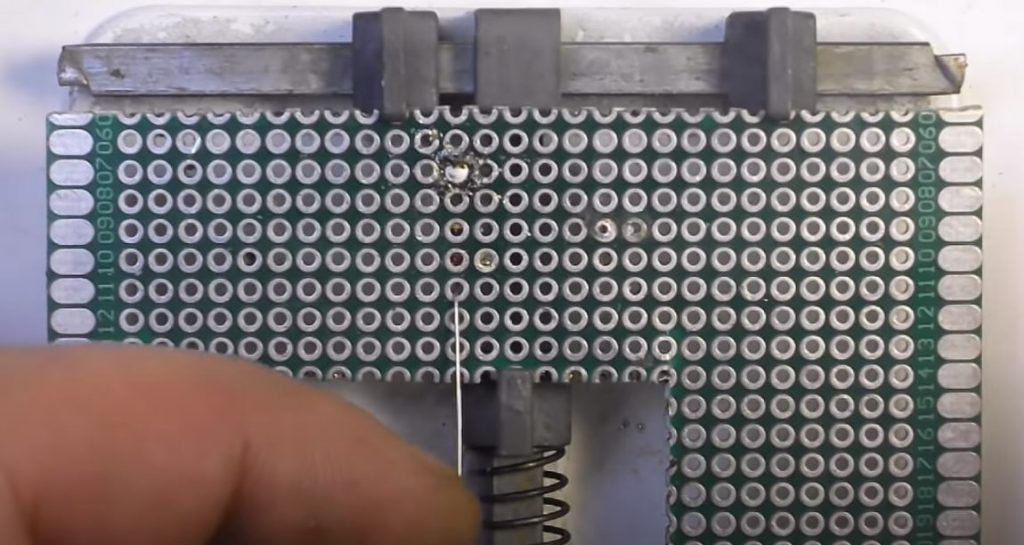

После прогревания паяльником, резистор надежно припаялся к плате, а место пайки получилось ровное и гладкое.

После прогревания паяльником, резистор надежно припаялся к плате

Источник: https://youtu.be/x0EKhiXSAjU

4

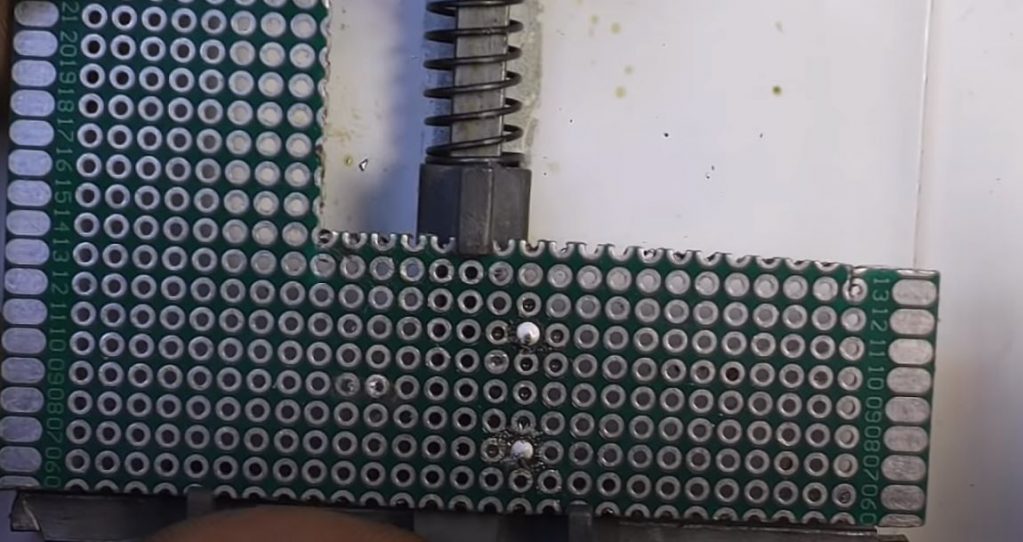

Проводим те же операции со второй ножкой резистора. Результат снова отличный.

Проводим те же операции со второй ножкой резистора

Источник: https://youtu.be/x0EKhiXSAjU
