Очень часто при проведении ремонтных работ необходимо знать, где в стенах проложена скрытая проводка. Иначе вы рискуете задеть ее дрелью, перфоратором, болгаркой или другим электроинструментом, что может привести к короткому замыканию или поражению током.

Для отслеживания скрытой проводки существуют «искатель проводки в стене». Однако, если у вас такого прибора нет, то вы можете самостоятельно своими руками сделать супер детектор. Достаточно приобрести все необходимые детали и немного свободного времени, чтобы создать устройство, которое вас обезопасит от короткого замыкания во время ремонта.

Знать о том, где проложена скрытая проводка, нужно не только во время ремонта. Даже если вы собираетесь вбить в стену гвоздь, чтобы повесить картину, лучше предварительно проверить этот участок с помощью детектора.

Содержание:

Материалы для изготовления

Для того, чтобы сделать детектор скрытой проводки, вам понадобятся:

  • 3 любых биполярных NPN транзистора;
  • светодиод LED 5 мм (лучше красного цвета);
  • резистор с сопротивлением 1 кОм;
  • тонкая изолированная медная проволока диаметром 0,5 мм;
  • коннектор для «Кроны»;
  • батарейка «Крона»;
  • паяльник;
  • припой;
  • держатель для пайки, который можно сделать самостоятельно, или закрепленные «крокодильчики»;
  • линейка;
  • деревянная шпажка или другая тонкая палочка диаметром примерно 4 мм;
  • ножницы;
  • пинцет.

Шаг 1. Изготавливаем измерительную антенну

  • Отмеряем и отрезаем 30 см проволоки.

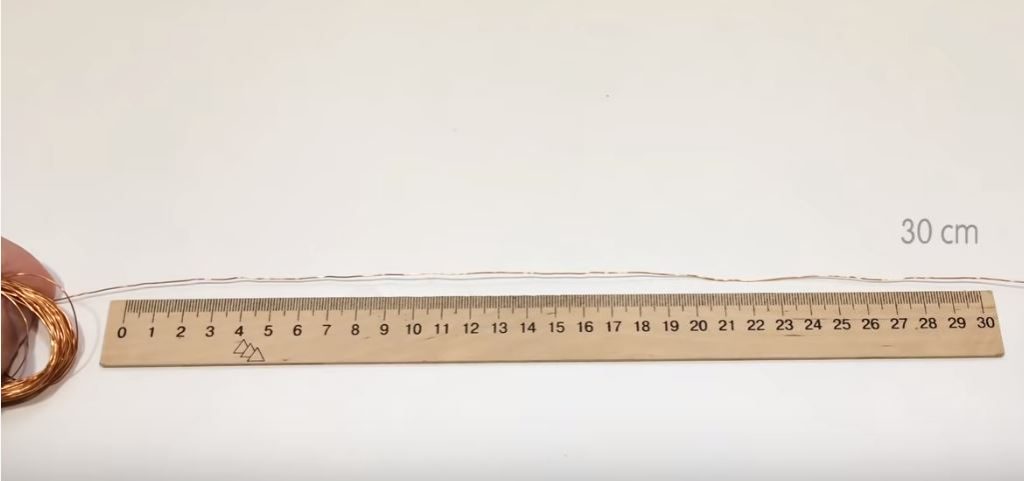

Отмеряем и отрезаем 30 см проволоки
Источник: https://youtu.be/uOhEbo4vW9k
  • Наматываем проволоку на тонкую палочку, оставив в конце примерно 2 см.

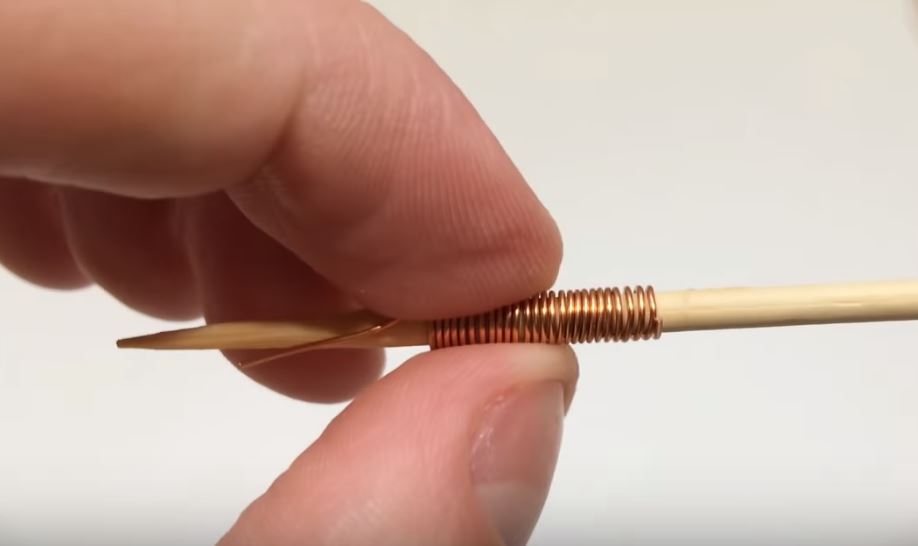

Наматываем проволоку на тонкую палочку
Источник: https://youtu.be/uOhEbo4vW9k
  • В результате получаем небольшую катушку.
Получившаяся катушка
Источник: https://youtu.be/uOhEbo4vW9k

Шаг 2. Подготовительный этап

  • Подготавливаем все детали, которые указаны на схеме.

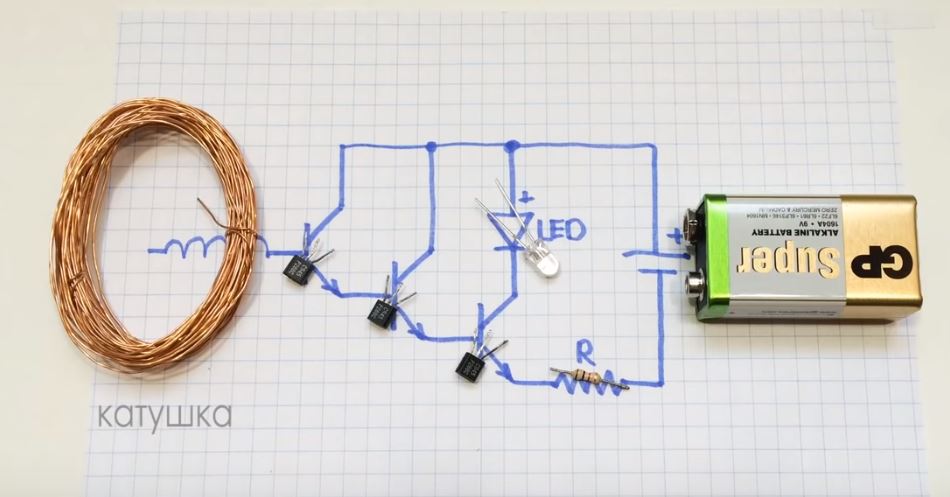

Схема
Источник: https://youtu.be/uOhEbo4vW9k
  • Устанавливаем в удобном положении держатель для пайки и разогреваем паяльник.

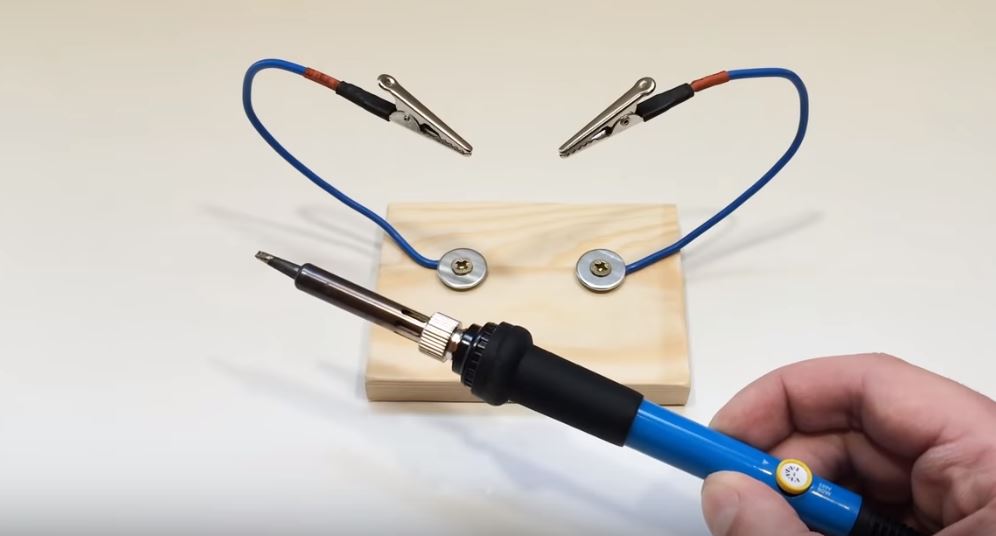

Подготовка инструмента
Источник: https://youtu.be/uOhEbo4vW9k

Шаг 3. Спаиваем транзисторы

  • У транзисторов отводим боковые выводы в разные стороны. Закрепляем в держателе для пайки первые 2 транзистора, и, используя припой, спаиваем 2 вывода.
Спаиваем 2 транзистора
Источник: https://youtu.be/uOhEbo4vW9k
Информация

Работая с паяльником, нужно соблюдать технику безопасности.

  • Закрепляем в держателе 3-й транзистор и 2 уже спаянных и спаиваем их выводы.

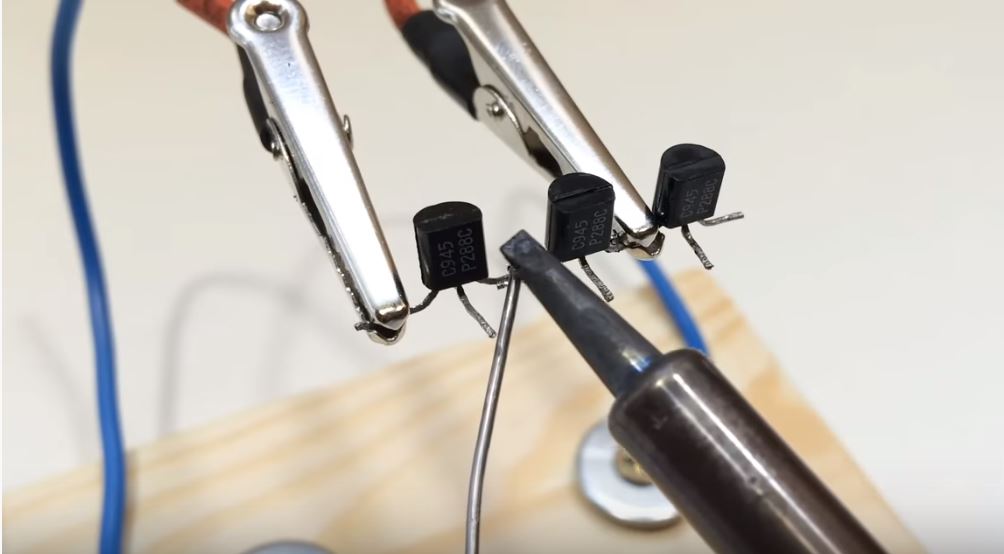

Припаиваем третий
Источник: https://youtu.be/uOhEbo4vW9k

Шаг 4. Припаиваем светодиод

  • К центральному выводу крайнего транзистора припаиваем один из выводов светодиодной лампы, удерживая ее пинцетом за другой вывод.
Припаиваем светодиод
Источник: https://youtu.be/uOhEbo4vW9k
  • Алюминиевую проволоку длиной примерно 5-7 см, к которой припаян второй вывод LED, припаиваем к центральному выводу 2-го и 3-го транзисторов.
Припаиваем второй вывод
Источник: https://youtu.be/uOhEbo4vW9k

Шаг 5. Припаиваем резистор

Закрепляем полученную конструкцию в держателе и краю алюминиевой проволоки, изогнутому под углом 90 градусов, припаиваем один из выводов резистора.

Припаиваем резистор
Источник: https://youtu.be/uOhEbo4vW9k

Шаг 6. Припаиваем коннектор для «Кроны»

К одному выводу коннектора припаиваем второй вывод резистора, к другому – свободный вывод транзистора, к центральному выводу которого припаян вывод светодиода.

Припаиваем коннектор
Источник: https://youtu.be/uOhEbo4vW9k

Шаг 7. Припаиваем антенну

К свободному выводу крайнего транзистора припаиваем длинный край катушки, сделанной из медной проволоки.

Припаиваем антенну
Источник: https://youtu.be/uOhEbo4vW9k

Шаг 8. Подключаем батарейку «Крона»

В завершение подключаем источник питания.

Подключаем батарейку
Источник: https://youtu.be/uOhEbo4vW9k

Проводим тестирование

  • Проводим детектором над проводами или корпусом любого электроприбора, включенного в розетку, на расстоянии примерно в 2-3 см. Светодиод загорается.
Тестируем на электроприборе
Источник: https://youtu.be/uOhEbo4vW9k
  • Перемещаем прибор вдоль стены. Над замурованной в стену проводкой индикатор также загорается.

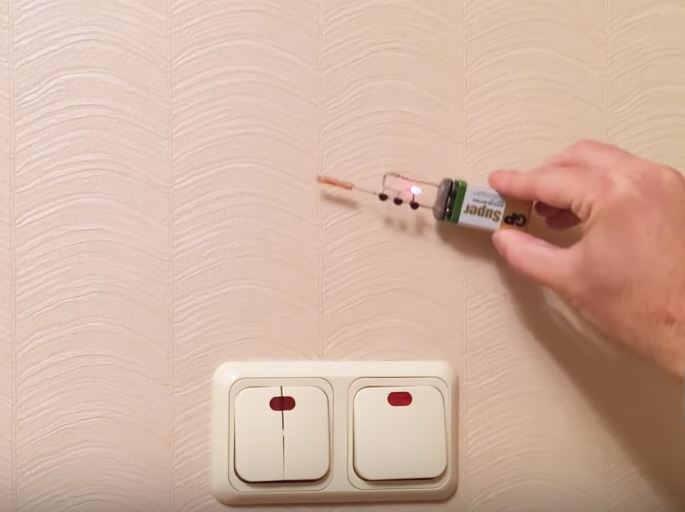

Тестируем на скрытой проводке
Источник: https://youtu.be/uOhEbo4vW9k

Видео: Как сделать детектор скрытой проводки? Супер прибор своими руками!

Проверяем наличие скрытой проводки с помощью детектора
