Паяльник из клеевого пистолета ? | [Мастер-класс]
Каждому из нас приходилось вызывать домой мастера по ремонту бытовой электроники, или же самому относить ее в мастерскую. Наблюдая за работой профессионалов, всегда с завистью смотришь на их инструменты. Даже простой паяльник и тот у них греется за считанные секунды, не в сравнение с обычным, которому для разогрева до рабочей температуры необходимо 5, а то и все 10 минут. В нашей статье мы расскажем вам, как сделать супербыстрый паяльник из клеевого пистолета. Его не нужно постоянно держать включенным, что позволяет экономить расход электроэнергии.
Содержание:
Материалы для изготовления
Для того, чтобы сделать паяльник из клеевого пистолета,вам понадобятся:
- клеевой пистолет (можно нерабочий);
- энергосберегающие лампы на 100 и 25 Вт;
- ферритовый фильтр от любого кабеля питания;
- медная проволока сечением 2 мм;
- медная шина;
- два транзистора MJE 13009;
- диодный мост;
- паяльник;
- нож;
- отвертка;
- эпоксидная смола;
- выключатель;
- пила или ножовочное полотно;
- гнездо с предохранителем;
- термопаста
- винты и гайки.
Шаг 1. Подготавливаем детали
Раскручиваем саморезы, соединяющие корпус клеевого пистолета и разбираем его.

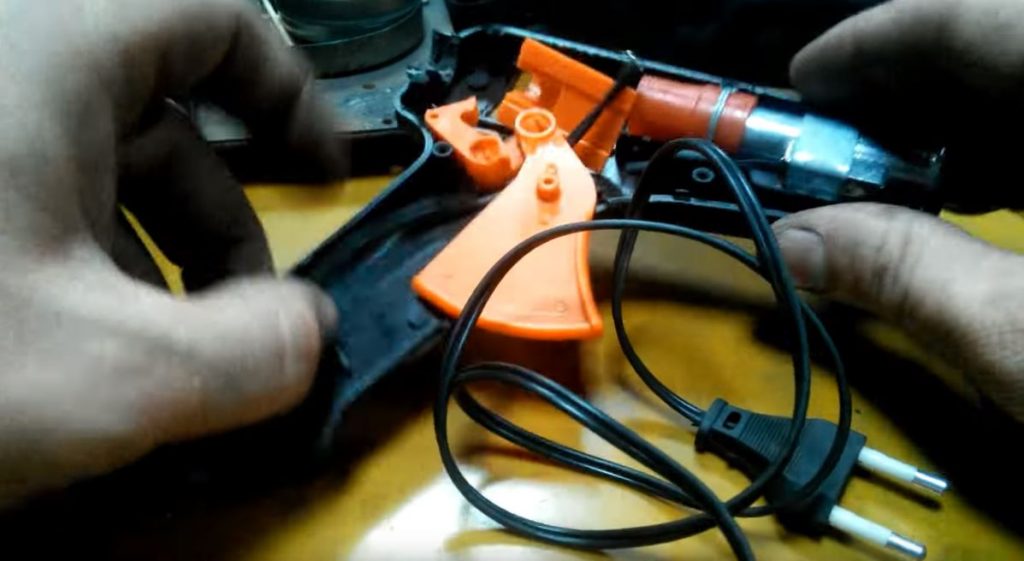

Вынимаем все детали из корпуса.
Источник: https://youtu.be/q_X5EKryfcY
Ножом разрезаем обмотку ферритового фильтра и вынимаем кольцо.

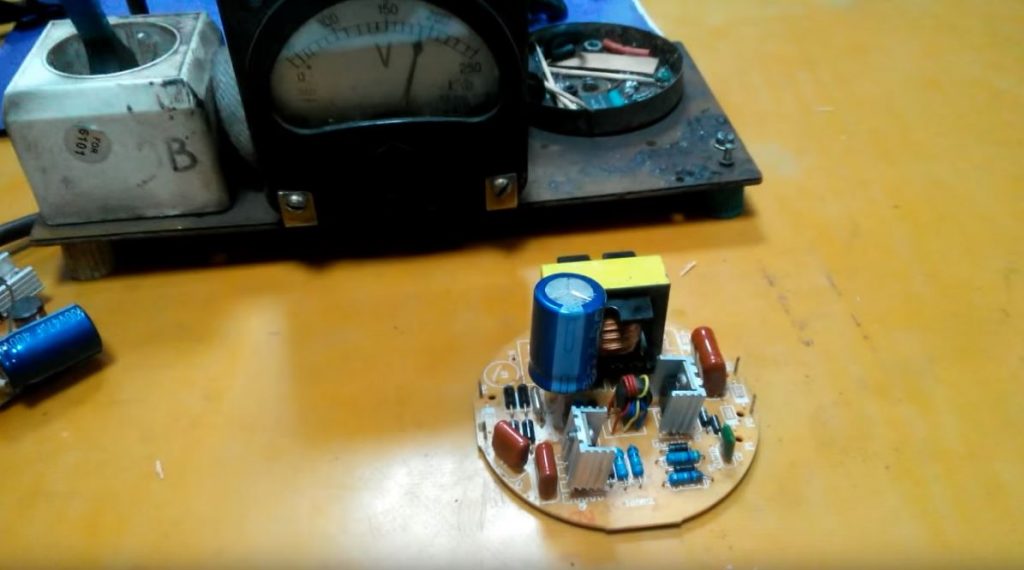

Разбираем энергосберегающую лампу большей мощности и достаем драйвер питания (схему, поддерживающую постоянный выходной ток определенного значения).
Источник: https://youtu.be/q_X5EKryfcY
Снимаем с платы трансформатор и аккуратно разматываем его обмотку.
Из полученной проволоки наматываем обмотку на ферритовое кольцо, полученное в п. 3.

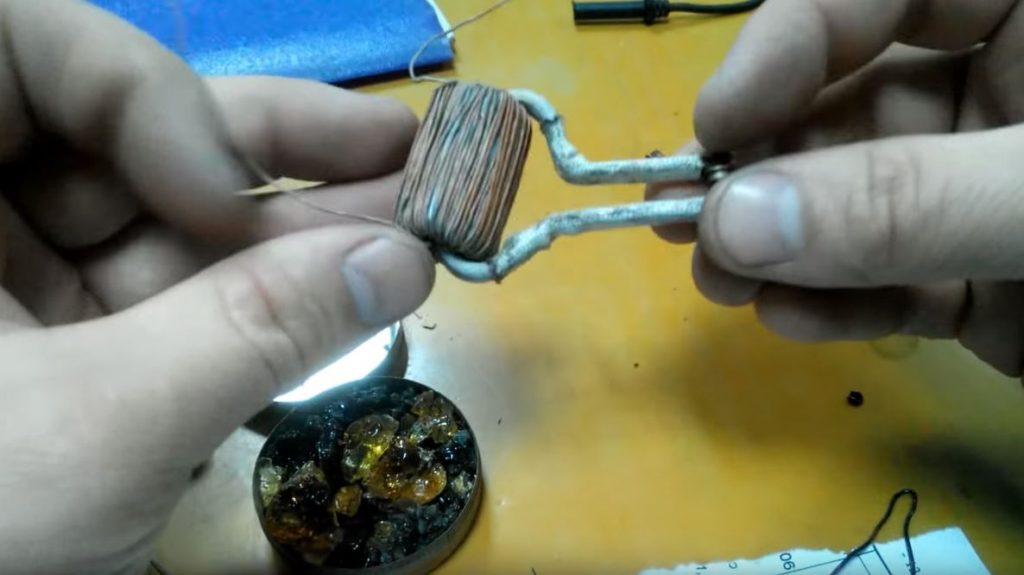

Кольцо надеваем на заизолированную медную шину, к краям которой прикручиваем винты для крепления жала паяльника.
Источник: https://youtu.be/q_X5EKryfcY
Из меньшей энергосберегающей лампы также достаем драйвер. На его основе будем собирать схему паяльника.
Источник: https://youtu.be/q_X5EKryfcY

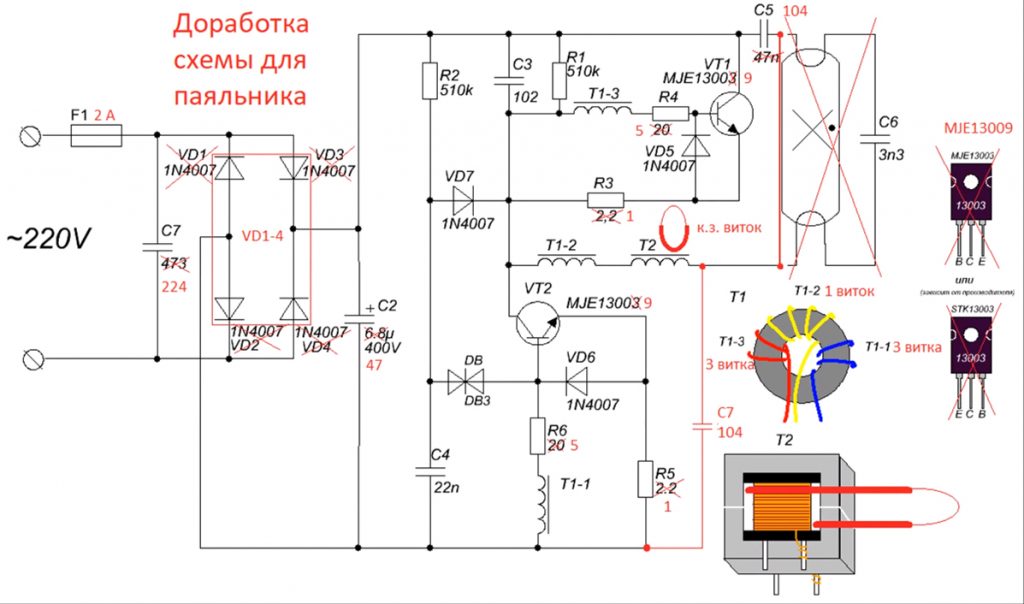

Заменяем элементы, зачеркнутые на схеме на более мощные из драйвера лампочки на 100 Вт.

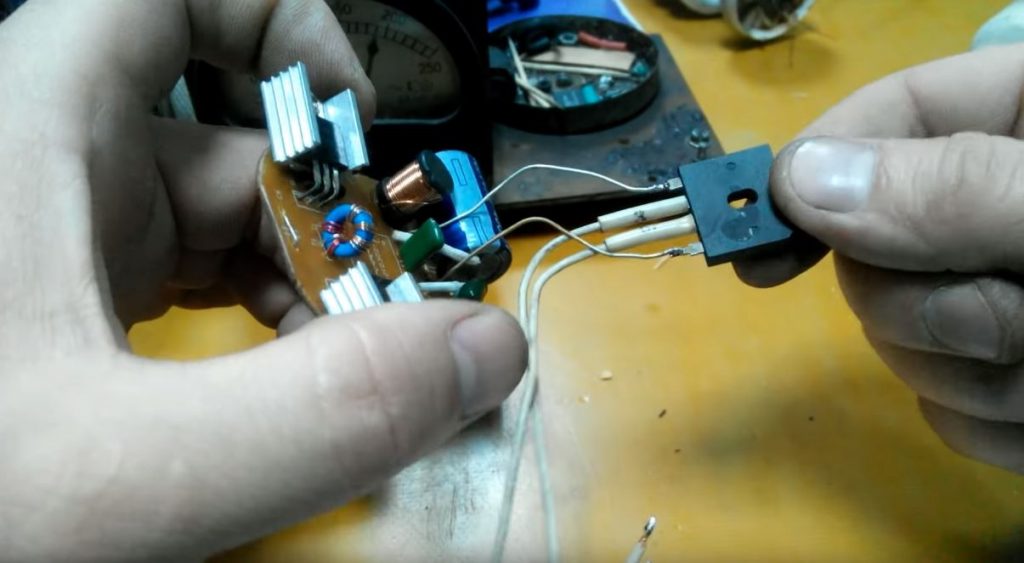

Также меняем транзисторы MJE 13003 на MJE 13009 и диоды на более мощный диодный мост. Плата выглядит вот-так.
Источник: https://youtu.be/q_X5EKryfcY
Шаг 2. Собираем паяльник

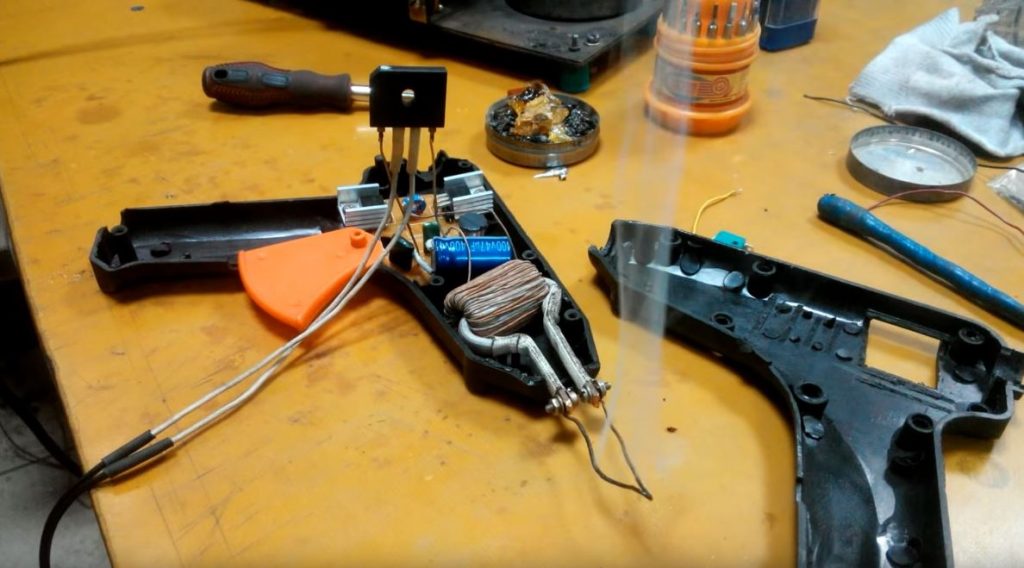

Прежде, чем приступить к окончательной сборке, проверяем работоспособность паяльника. Для этого размещаем полученные в шаге 1 детали в корпусе клеевого пистолета. Делаем жало из медной проволоки сечением 2 мм и подаем питание на диодный мост.
Источник: https://youtu.be/q_X5EKryfcY
Убедившись, что пистолет работает, приступаем к окончательной сборке. Заливаем ненужные пустоты и отверстия корпуса эпоксидной смолой.

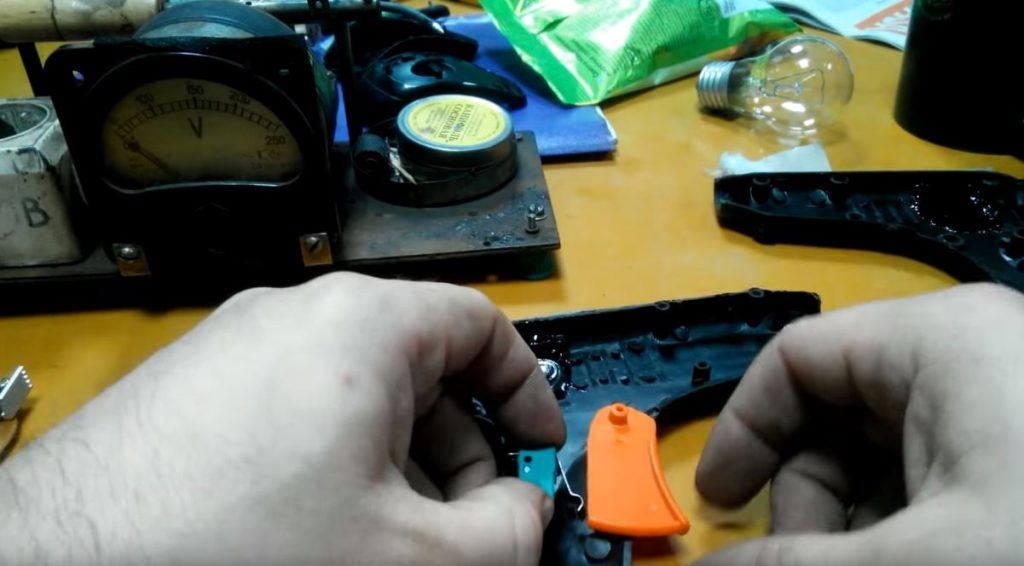

После ее засыхания примеряем выключатель и придаем нужную форму спусковому крючку.
Источник: https://youtu.be/q_X5EKryfcY
Закрепляем их держатели на корпусе пистолета при помощи эпоксидной смолы.
Изоляцию катушки импульсного трансформатора и медной шины делаем с помощью термопасты.
В отверстие для подачи клея устанавливаем гнездо с предохранителем.

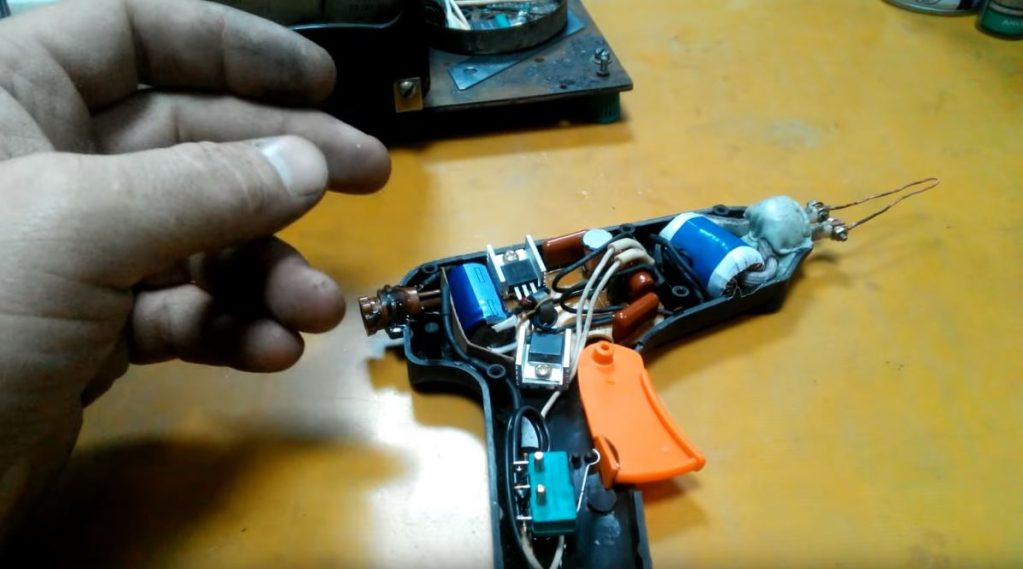

Располагаем все детали в корпусе, подсоединяем питание через выключатель и предохранитель и плотно укладываем провода.
Источник: https://youtu.be/q_X5EKryfcY

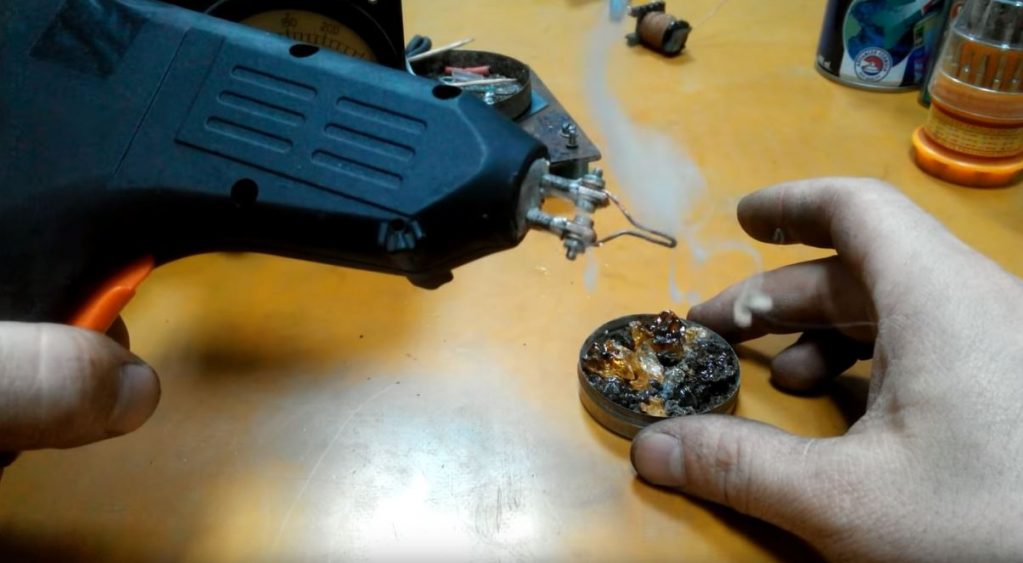

Соединяем корпус саморезами. Наш паяльник из клеевого пистолета готов. Нагревается он действительно моментально.
Источник: https://youtu.be/q_X5EKryfcY
Паяльник из клеевого пистолета
