Делаем паяльник

Паяльник–это простое и эффективное устройство, которое служит для соединения деталей. Оно используется не только в быту, но и промышленности. Но что делать, если его не оказалась в кладовке, а вам срочно нужно соединить мелкие металлические детали? Выход есть, это устройство можно сделать самому.

ТОП-12 Лучших садовых ножниц: выбираем инструмент для стрижки травы, кустов и живой изгороди | Рейтинг 2019 +Отзывы Читайте также: ТОП-12 Лучших садовых ножниц: выбираем инструмент для стрижки травы, кустов и живой изгороди | Рейтинг 2019 +Отзывы

Материалы для изготовления

Для того, чтобы сделать паяльник, вам понадобятся:

  • силовой понижающий трансформатор небольшой мощности;
  • термоусадка;
  • проволока толщиной 2 мм;
  • толстая фанера;
  • труба ПВХ;
  • выключатель;
  • канцелярский нож;
  • плоскогубцы;
  • шуруповерт;
  • паяльник;
  • пила;
  • ножовочное полотно по металлу;
  • минифреза;
  • изолированные провода;
  • вилка в розетку 220 В.

Шаг 1. Разматываем обмотку трансформатора

1

Снимаем изоляцию с верхней части трансформатора с помощью канцелярского ножа.

2

Аккуратно разматываем проволоку вторичной обмотки (верхней части трансформатора), виток за витком. Проволоку не выбрасываем, ее мы будем использовать в дальнейшем.

3

Теперь одна из секций пустая.

Теперь одна из секций пустая

Источник: https://youtu.be/xCdLNqG2UNQ

Шаг 2. Делаем новую вторичную обмотку

1

Переходим к работе с размотанной проволокой. Делим ее на отрезки длиной примерно 40 см.

2

Полученные отрезки складываем в пучок. Каждую проволоку зачищаем с обеих сторон на 2-3 см с помощью канцелярского ножа.

3

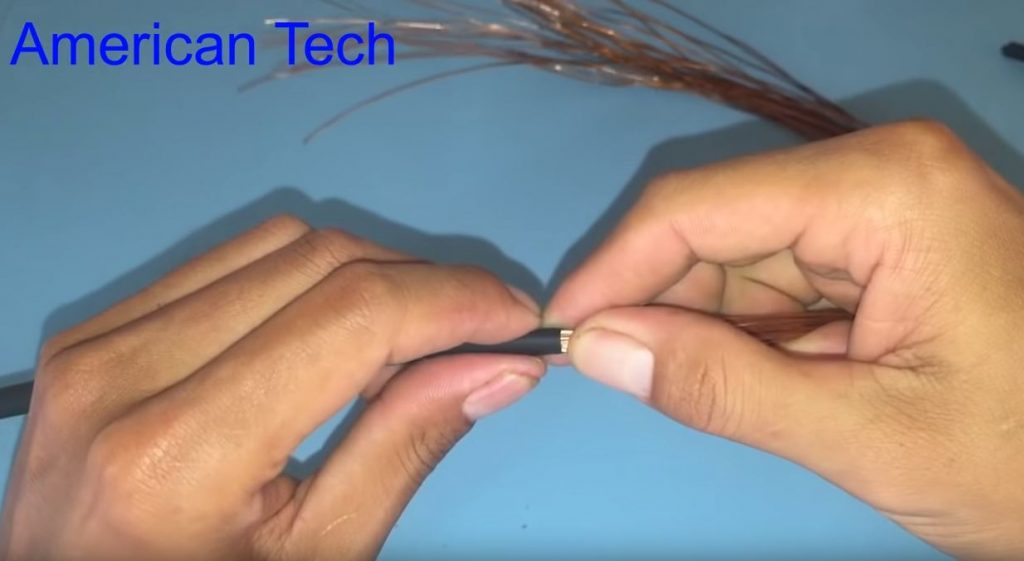

В термоусадку втягиваем весь пучок проволоки.

В термоусадку втягиваем весь пучок проволоки

Источник: https://youtu.be/xCdLNqG2UNQ

4

Продеваем термоусадку во вторичную секцию и делаем 2 витка.

Шаг 3. Делаем жало паяльника

1

Чтобы создать жало, воспользуемся проволокой толщиной 2 мм.

2

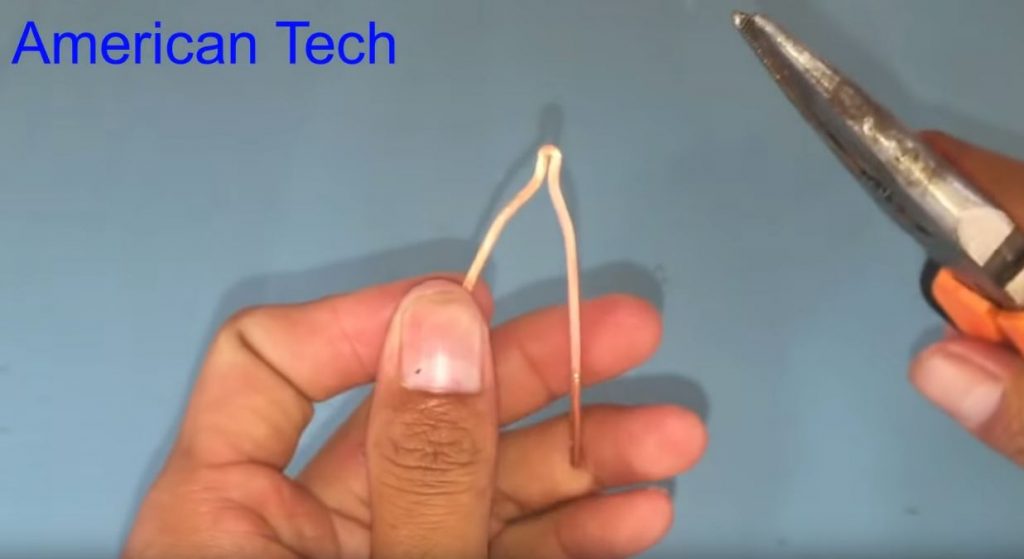

Зачищаем и сгибаем проволоку пополам. На месте сгиба плоскогубцами формируем жало паяльника.

Зачищаем и сгибаем проволоку пополам

Источник: https://youtu.be/xCdLNqG2UNQ

3

Концы жала вставляем в середину выводов вторичной обмотки.

4

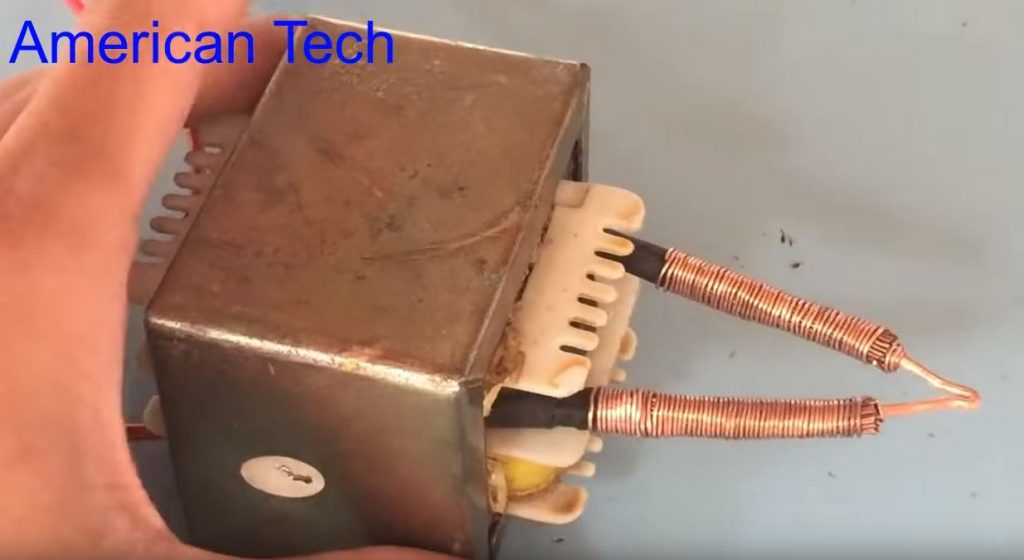

Фиксируем их, обматывая выводы проволокой.

Фиксируем их, обматывая выводы проволокой

Источник: https://youtu.be/xCdLNqG2UNQ

Шаг 4. Собираем паяльник

1

Для того чтобы сделать основу для паяльника, вырезаем из многослойной фанеры прямоугольник со срезанными углами, соответствующий основанию трансформатора. В центре просверливаем отверстие по диаметру полиэтиленовой трубы, предназначенной для ручки.

2

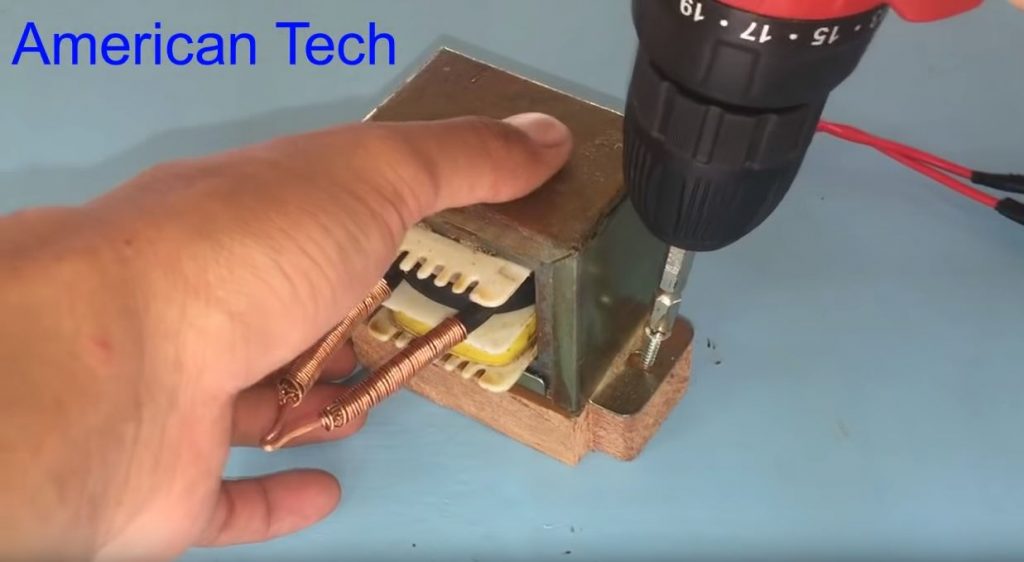

Намечаем и просверливаем тонким сверлом в основание два отверстия. Прикручиваем к нему саморезами трансформатор.

Прикручиваем к нему саморезами трансформатор

Источник: https://youtu.be/xCdLNqG2UNQ

3

В трубе ПВХ ножовочным полотном прорезаем продольную щель и отверстие для проводов.

4

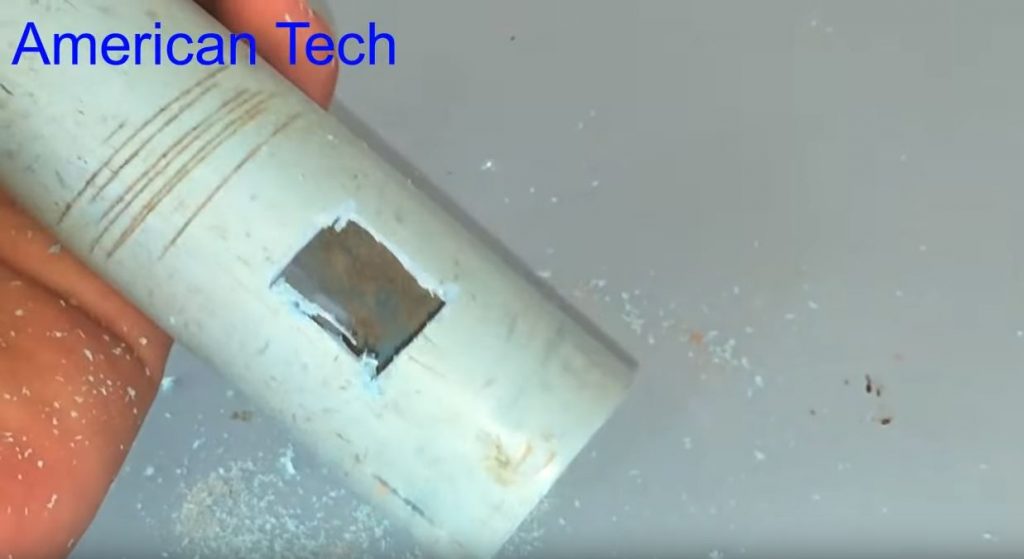

Минифрезой вырезаем прямоугольное отверстие для выключателя.

Минифрезой вырезаем прямоугольное отверстие для выключателя

Источник: https://youtu.be/xCdLNqG2UNQ

5

Подпаиваем к выключателю изолированные провода, собирая цепь подачи питания на первичную обмотку трансформатора.

6

Вставляем выключатель в ручку, а ручку – в основание паяльника.

Вставляем выключатель в ручку, а ручку – в основание паяльника

Источник: https://youtu.be/xCdLNqG2UNQ

7

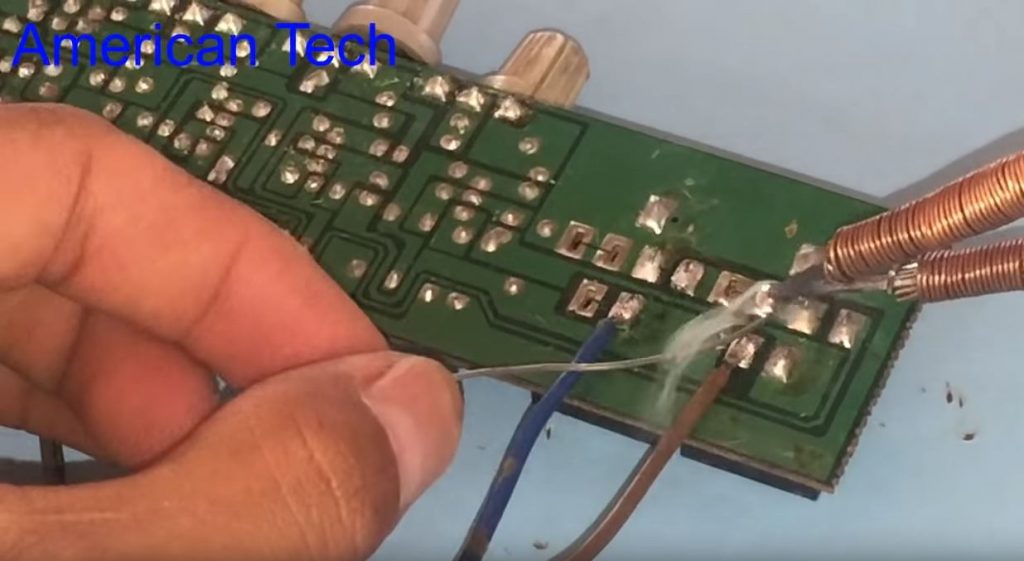

Подсоединяем вилку и подключаем паяльник к сети. Нажав на выключатель, производим пайку.

Нажав на выключатель, производим пайку

Источник: https://youtu.be/xCdLNqG2UNQ

Большим плюсом такого паяльника является его время нагревания: до рабочей температуры жало разогревается за считанные секунды. С помощью такого паяльника можно также чистить отверстия в б/у печатных платах.
