Как сделать сварочный аппарат на 12 вольт своими руками?

сварочный аппарат

Сварочные аппараты вещь не из дешевых. Покупать их для разового выполнения небольших сварочных работ или плазменной резки тонкого металла экономически не выгодно. В нашей статье мы расскажем, как сделать сварочный аппарат 12 вольт своими руками, которому под силу все несложные вышеперечисленные работы. Кроме того, ему не нужна обязательная электрификация места работы, ведь питается он от обычной аккумуляторной батареи.

Насадки для перфоратора: ТОП-4 Крутых самодельных оснастки 🔨 Читайте также: Насадки для перфоратора: ТОП-4 Крутых самодельных оснастки 🔨

Материалы для изготовления

Для того, чтобы сделать сварочный аппарат 12 вольт, вам понадобятся:

  • медная проволока сечением 0,2, 0,7 и 1 мм;
  • транзистор FP1016 на радиаторе;
  • ферритовый сердечник толщиной 8 мм;
  • резисторы 68 и 180 Ом мощностью 0,5 Вт;
  • аккумуляторная батарея;
  • линейка;
  • пила;
  • изолента;
  • паяльник;
  • изолированные провода;
  • плоскогубцы;
  • аккумуляторная батарея.

Шаг 1. Наматываем трансформатор

1

От ферритового стержня (в примере использован стержень от магнитной антенны приемника средних волн) отрезаем кусочек длиной 35 мм.

От ферритового стержня отрезаем кусочек длиной 35 мм

Источник: https://youtu.be/AWyThxbkWxg

2

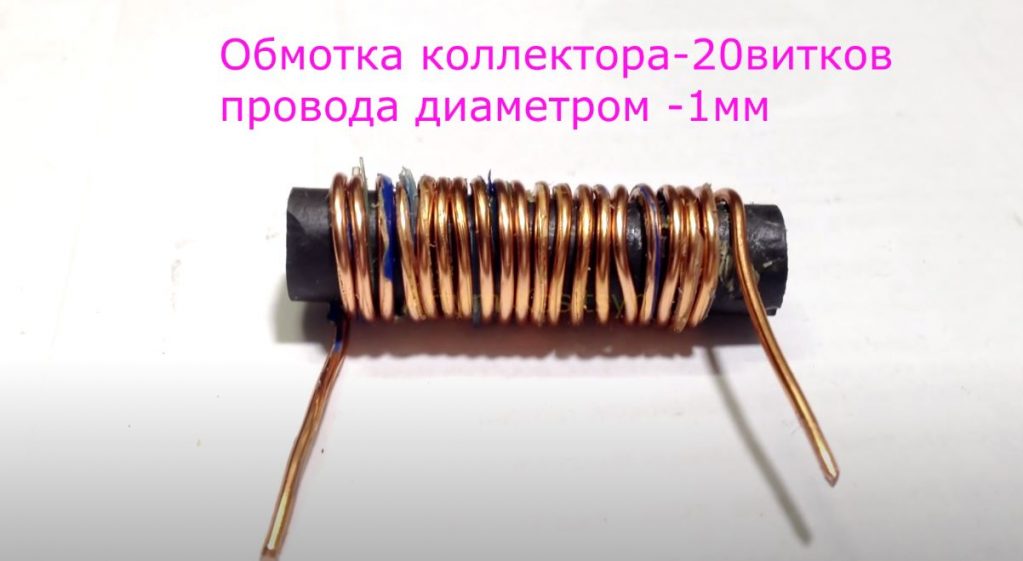

Наматываем на него обмотку коллектора из 20 витков проволоки толщиной 1 мм.

Наматываем на него обмотку коллектора из 20 витков проволоки толщиной 1 мм

Источник: https://youtu.be/AWyThxbkWxg

2

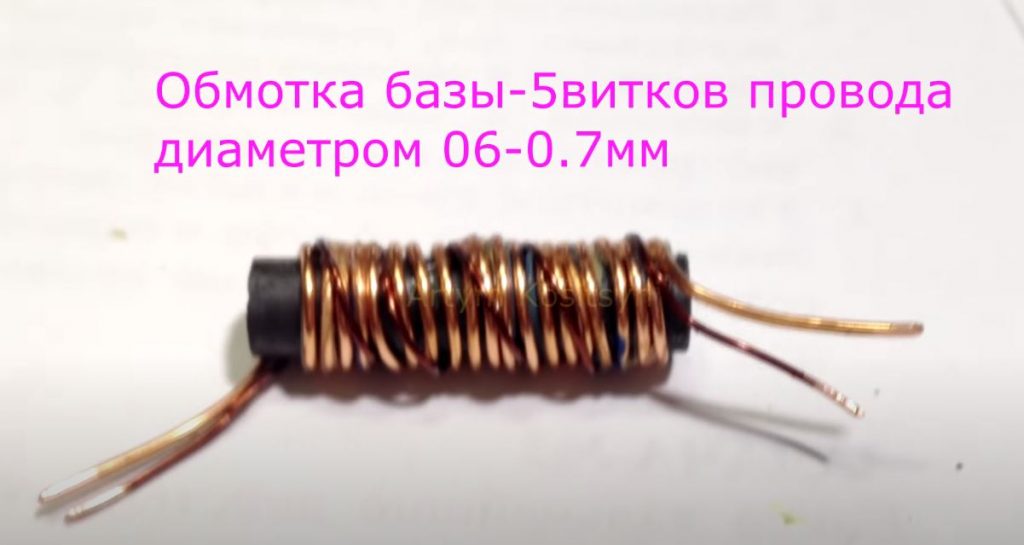

Поверх нее в том же направлении мотаем обмотку базы: 5 витков проволоки толщиной 0,7 мм.

Поверх нее в том же направлении мотаем обмотку базы

Источник: https://youtu.be/AWyThxbkWxg

3

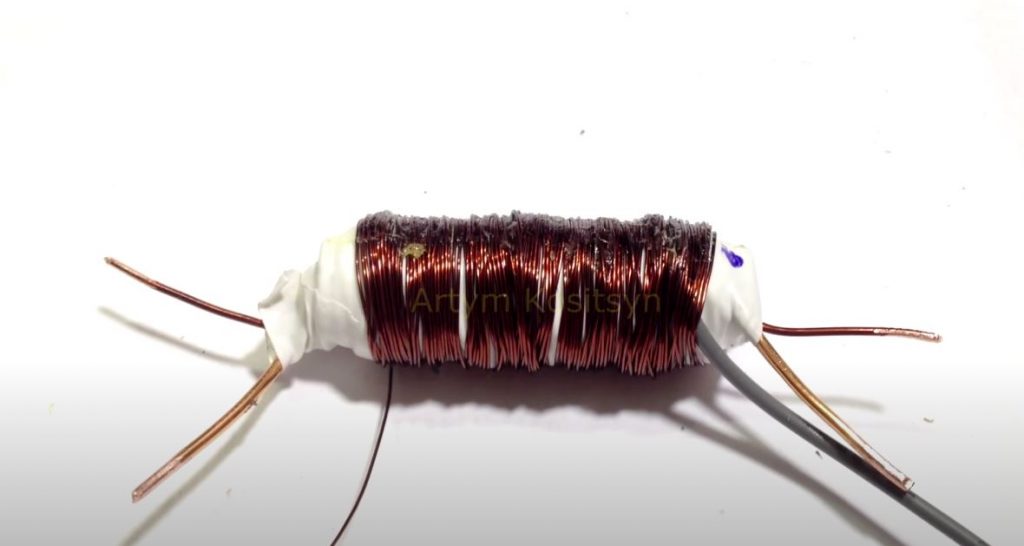

Заматываем обе обмотки тремя слоями изоленты и поверху начинаем мотать повышающую обмотку: 500 витков проволоки 0,2 мм. Через каждые 125 витков наматываем слой изоленты.

Заматываем обе обмотки тремя слоями изоленты

Источник: https://youtu.be/AWyThxbkWxg

4

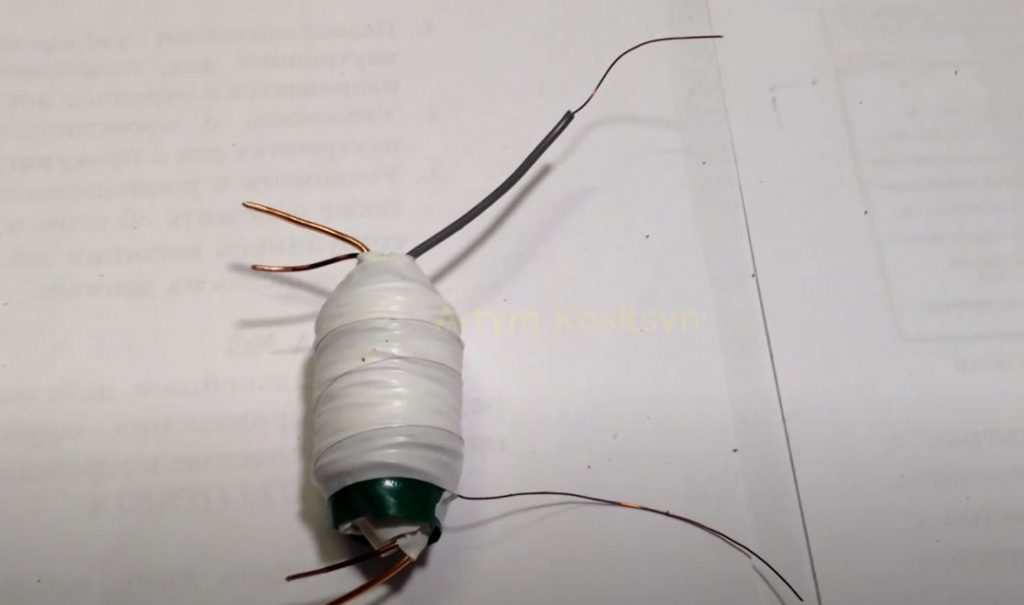

В результате получается вот такой повышающий трансформатор.

В результате получается вот такой повышающий трансформатор

Источник: https://youtu.be/AWyThxbkWxg

Шаг 2. Собираем мини сварочный аппарат

1

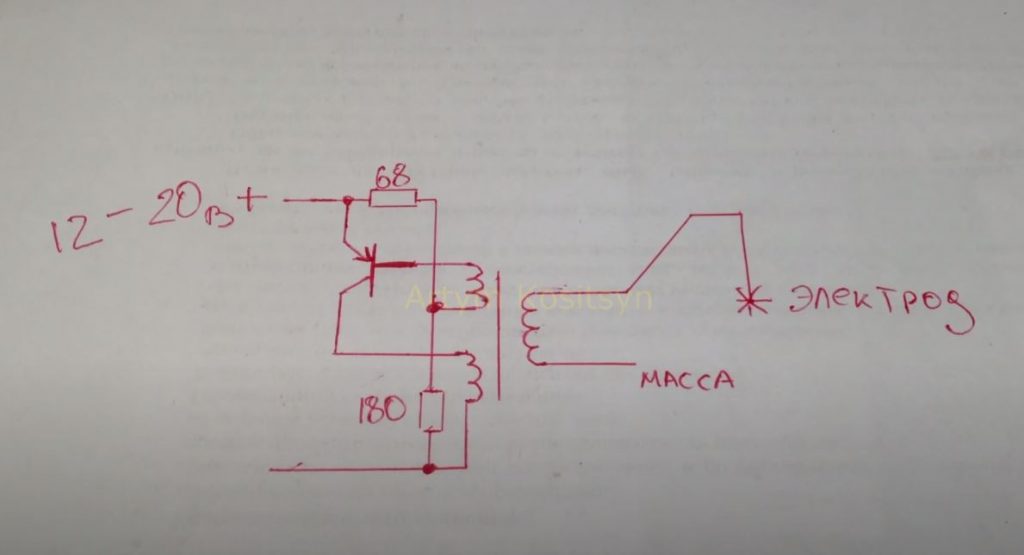

Собирать сварку будем по схеме однотактного блокинг-генератора на биполярном транзисторе FP1016.

Собирать сварку будем по схеме однотактного блокинг-генератора на биполярном транзисторе FP1016

Источник: https://youtu.be/AWyThxbkWxg

2

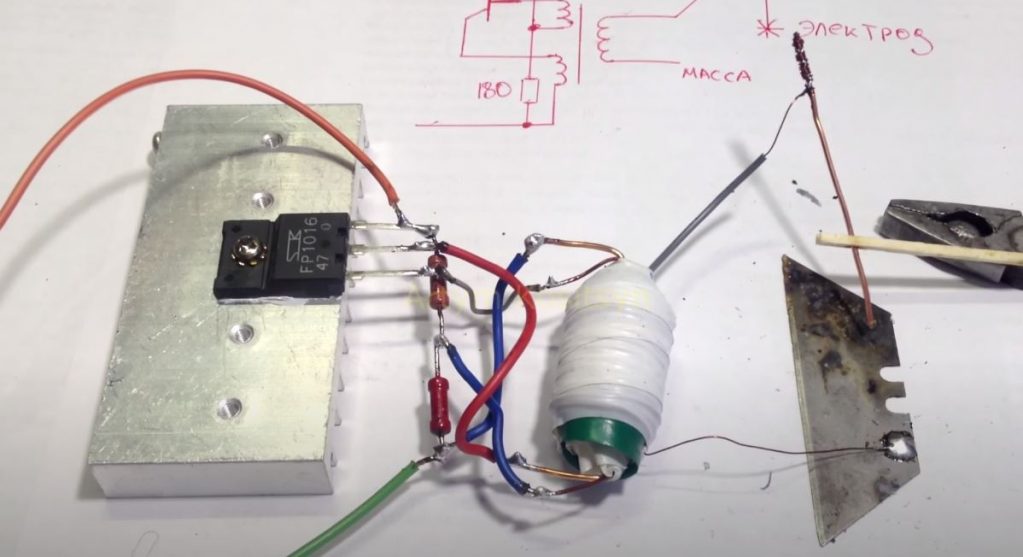

Подпаиваем все элементы по схеме.

Подпаиваем все элементы по схеме

Источник: https://youtu.be/AWyThxbkWxg

Во избежание перегрева транзистора во время работы сварки, его нужно разместить на большом радиаторе.

Шаг 3. Проводим испытание

1

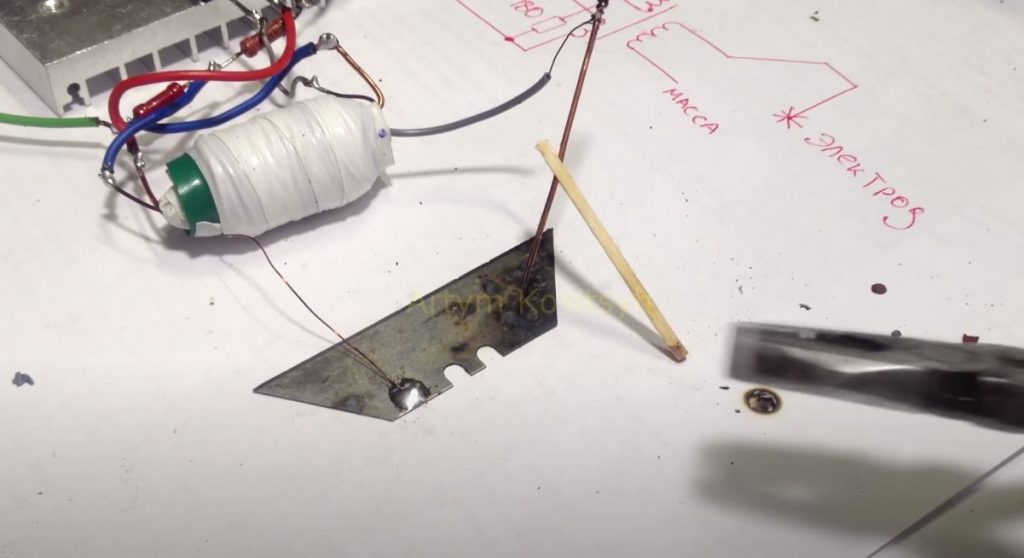

В качестве электрода используем медную проволоку, вставленную в спичку (либо другой диэлектрический материал).

В качестве электрода используем медную проволоку, вставленную в спичку

Источник: https://youtu.be/AWyThxbkWxg

При работе со сварочным аппаратом соблюдайте правила техники безопасности, ведь выходное напряжение трансформатора опасно для жизни.
2

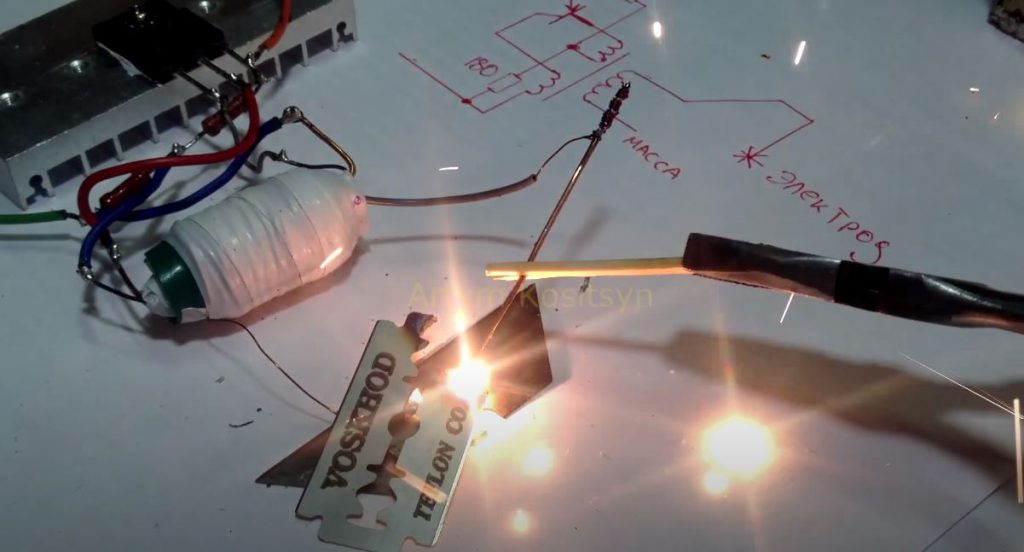

При помощи изготовленного сварочного аппарата, легко резать тонкий металл (в примере – лезвие).

При помощи изготовленного сварочного аппарата, легко резать тонкий металл

Источник: https://youtu.be/AWyThxbkWxg

3

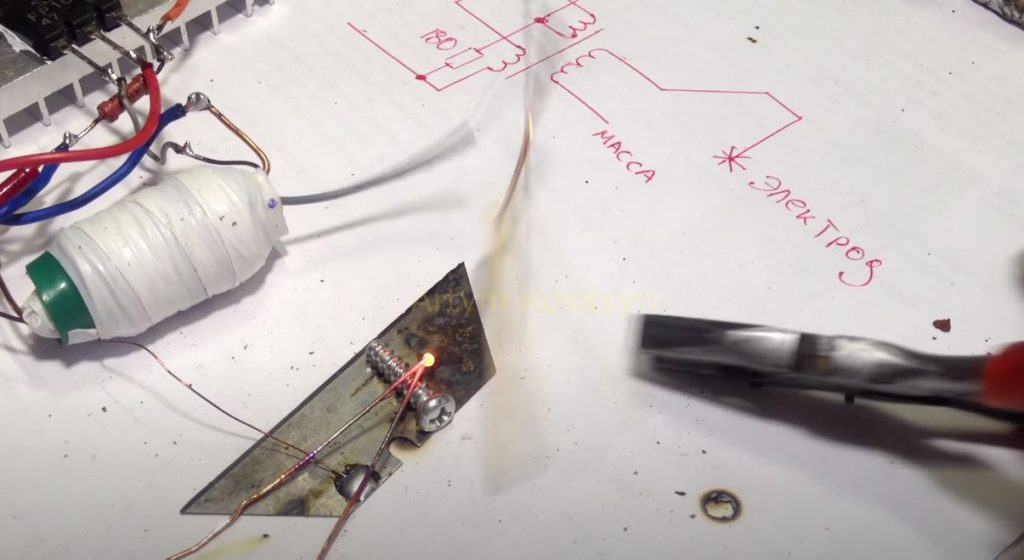

Также посмотрите, как крепко сварились два медных провода.

Также посмотрите, как крепко сварились два медных провода

Источник: https://youtu.be/AWyThxbkWxg
