Катушка для шланга своими руками | Ваш шланг всегда будет в порядке ?

Катушка для шланга

Глобальное потепление в мире не обошло стороной и наши дачи, и садовые участки. Уже практически невозможно представить себе хороший урожай без полива. При этом возникает проблема, как сворачивать и где хранить шланг, не загибая его. В нашей статье мы расскажем, как сделать катушку для шланга своими руками. Для ее создания вам не понадобиться много времени и денежных затрат. Просто следуйте инструкции.

Материалы для изготовления

Для того, чтобы сделать катушку для шланга, вам понадобятся:

  • старый автомобильный диск;
  • профильные трубы 15х15 мм;
  • круглая труба;
  • молоток;
  • 4 самореза;
  • ступица;
  • рулевое колесо;
  • рулетка;
  • маркер;
  • металлический кругляк;
  • тиски;
  • скотч;
  • баллончики с краской;
  • сварочный аппарат;
  • электродрель или перфоратор;
  • быстросъемный коннектор для шланга;
  • дюбеля;
  • болгарка.

Шаг 1. Создание основы

1

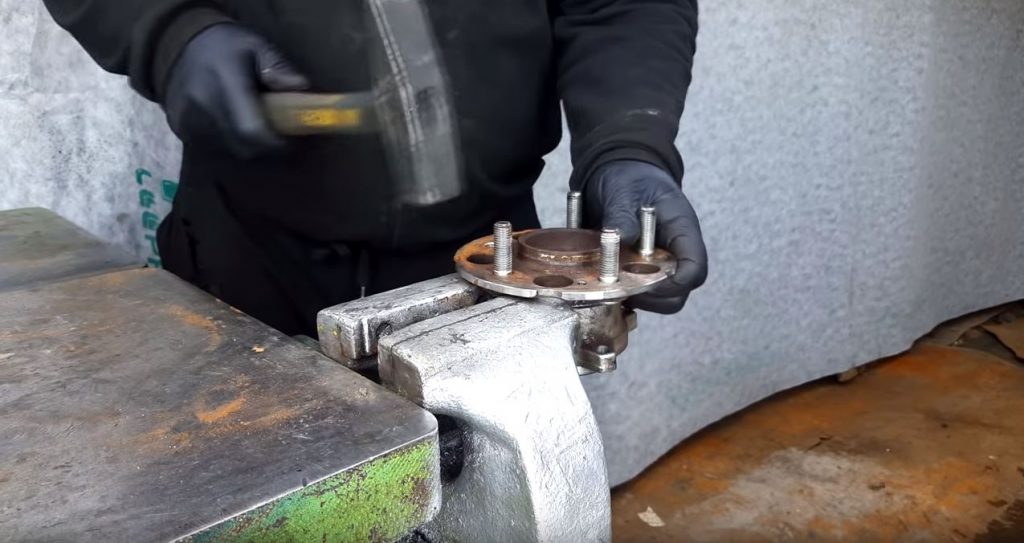

Молотком выбиваем шпильки из ступицы.

Молотком выбиваем шпильки из ступицы

Источник: https://youtu.be/Q0w4iE6S5wU

2

Отмеряем и отрезаем две профильные трубы, на 20 см длиннее диаметра диска. Отмечаем их центр.

3

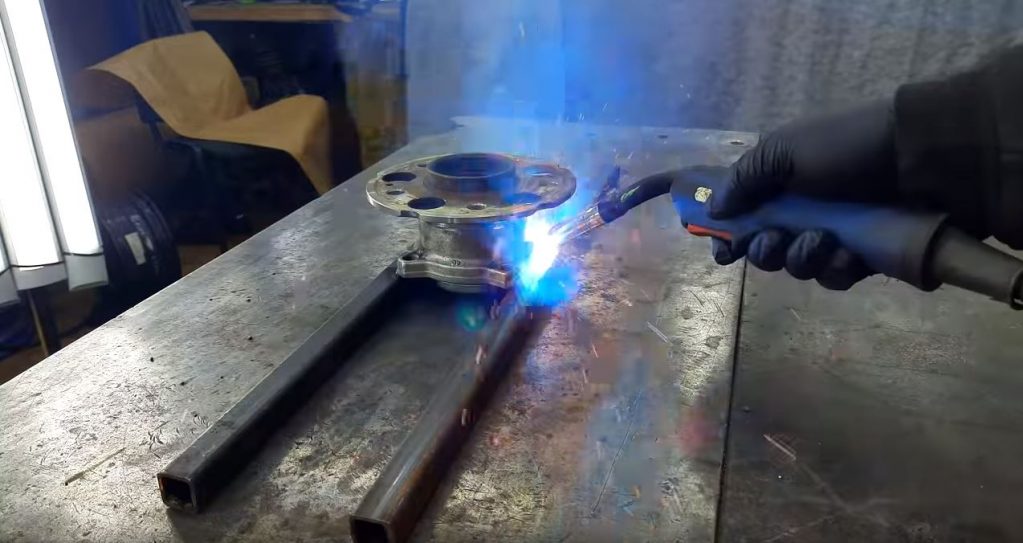

Привариваем ступицу к намеченному центру двух труб.

Привариваем ступицу к намеченному центру двух труб

Источник: https://youtu.be/Q0w4iE6S5wU

4

К одному из торцов привариваем раму для крепления катушки к стене. Для этого из профильной трубы отрезаем 2 длинных и 4 коротких куска.

5

Свариваем раму, располагая короткие отрезки два – по краям, а два – ближе к ступице.

Свариваем раму

Источник: https://youtu.be/Q0w4iE6S5wU

6

Сверлим в раме сквозные отверстия для будущего крепления.

Шаг 2. Создание механизма для контроля угла сматывания шланга

1

Из металлического кругляка вырезаем две заготовки одинаковой длины.

2

От профильной трубы отрезаем два куска и просверливаем в них симметрично по два отверстия, ближе к одному из краев.

3

Вставляем в полученные отверстия заготовки из кругляка.

Вставляем в полученные отверстия заготовки из кругляка

Источник: https://youtu.be/Q0w4iE6S5wU

4

От металлической трубы отрезаем два куска чуть меньше по длине заготовок из кругляка.

5

Надеваем их поверх металлических кругляков, на противоположные концы кругляка закрепляем вторую заготовку из профильной трубы.

6

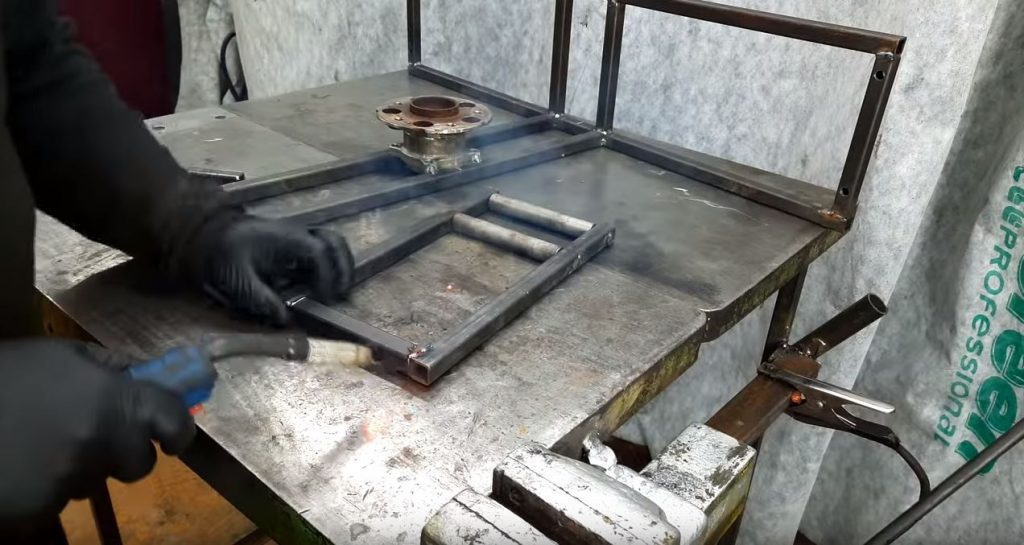

Вырезаем из профильной трубы кусочек по ширине нашего механизма и привариваем его.

Вырезаем из профильной трубы кусочек

Источник: https://youtu.be/Q0w4iE6S5wU

7

Сделанную заготовку привариваем к свободному торцу стойки со ступицей.

8

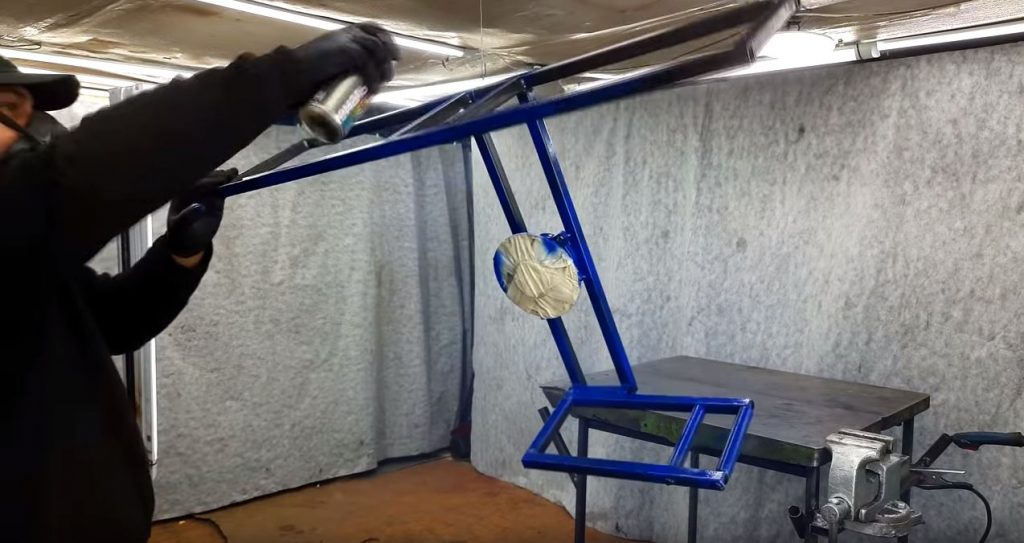

Обклеиваем ступицу скотчем и красим заготовку краской из баллончика.

Обклеиваем ступицу скотчем и красим заготовку краской из баллончика

Источник: https://youtu.be/Q0w4iE6S5wU

Шаг 3. Делаем катушку

1

Чтобы было легко сворачивать шланг, приварим к диску рулевое колесо от трактора. Диаметр его должен быть больше самого диска.

Если такого рулевого колеса нет, его можно изготовить из кругляка, согнув из него окружность нужного диаметра.
2

На спицах колеса маркером делаем две метки с отступом 1 см, намечая таким образом ножки, на которых будет крепиться колесо.

3

Закрепив рулевое колесо в тисках, срезаем по вторым меткам ненужные детали. Загибаем молотком ножки по первой метке.

4

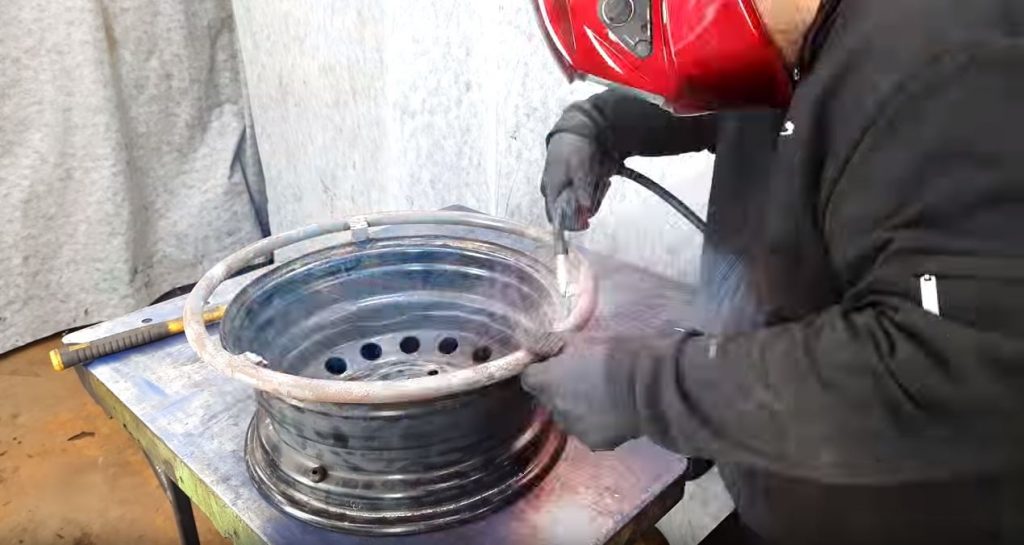

Привариваем ножки к диску.

Катушка для шланга своими руками | Ваш шланг всегда будет в порядке ?

Источник: https://youtu.be/Q0w4iE6S5wU

5

Болгаркой в диске проделываем прямоугольное отверстие, через которое будет вводиться шланг.

6

Красим заготовку краской из баллончика.

7

Кладем диск поверх ступицы и привариваем его.

Кладем диск поверх ступицы и привариваем его

Источник: https://youtu.be/Q0w4iE6S5wU

Шаг 4. Прикрепляем катушку к стене

1

По размеру стойки в стене сверлим четыре отверстия и вбиваем дюбеля.

2

Саморезами прикрепляем стойку.

3

На диск накручиваем шланг, пропустив его конец в отверстие диска.

На диск накручиваем шланг

Источник: https://youtu.be/Q0w4iE6S5wU

4

На выведенный через ступицу конец шланга устанавливаем быстросъемный коннектор.

5

На второй конец шланга можно крепить любую насадку.

6

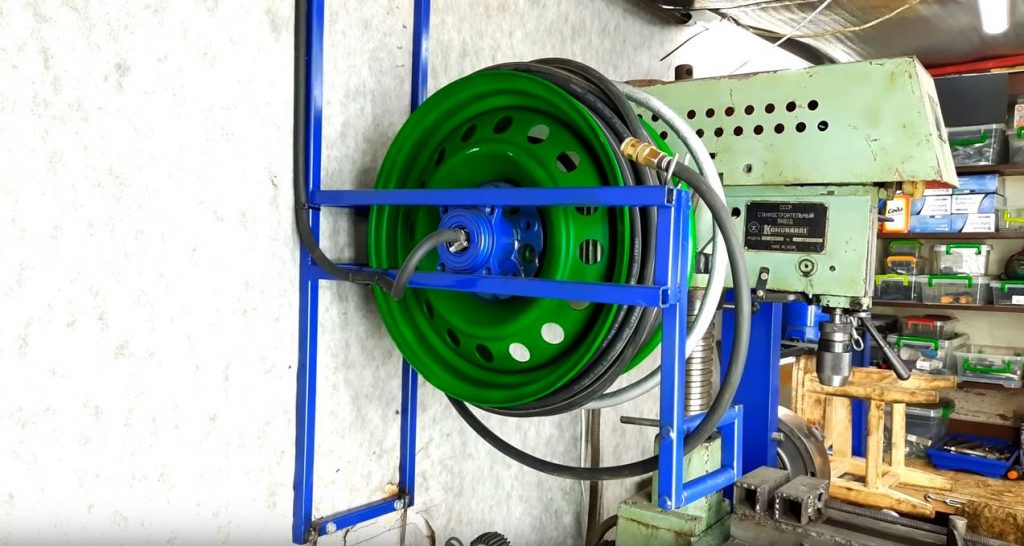

Наша катушка готова к использованию. Шланг легко разматывается – нужно только слегка его потянуть. С такой же легкостью шланг можно скрутить обратно, поворачивая рулевое колесо.

Наша катушка готова

Источник: https://youtu.be/Q0w4iE6S5wU

Такую же катушку можно использовать и в мастерской для подвода воздуха к пневмо инструментам.
