Многие из вас сталкивались с задачей оштукатуривания стен то ли при строительстве собственного дома, то ли видавшего виды и ждущего свой очереди гаража. Процесс этот довольно длительный и утомительный. Предлагаем вам изготовить конструкцию, которая значительно облегчит этот процесс.
Материалы для изготовления
Для того, чтобы сделать конструкцию для нанесения штукатурки, вам понадобятся:
- кусок старой трубы;
- толстая металлическая пластина;
- 3 болта с фланцевыми гайками;
- лист тонкого металла;
- шаровой кран под наружный диаметр трубы;
- две муфты с наружной резьбой;
- пружина;
- гайка по диаметру трубы;
- баллончик с краской;
- болгарка;
- сварочный аппарат;
- ленточный шлифовальный станок (гриндер);
- токарный и сверлильный станок;
- заклепочный пистолет;
- магнитный угольник;
- тиски;
- пила по металлу;
- резиновая киянка.
Шаг 1. Подготавливаем детали

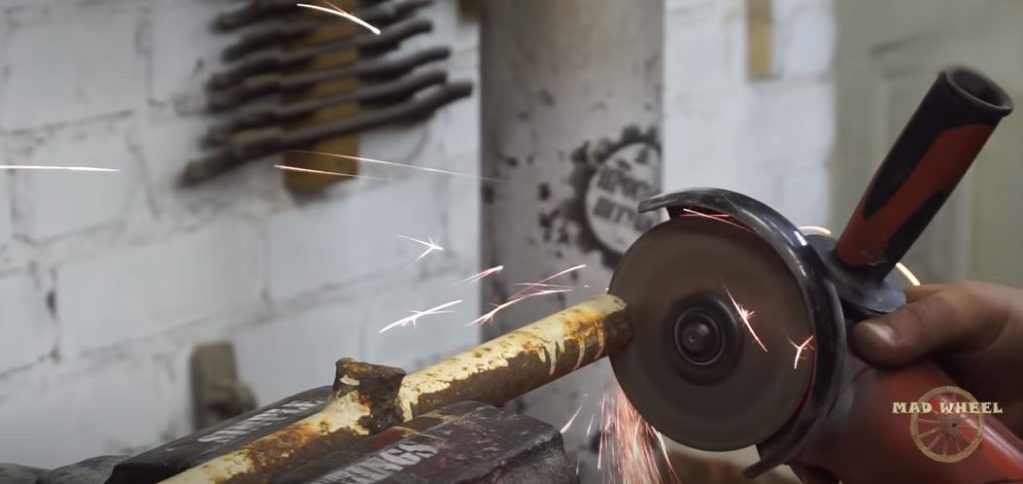

От трубы отрезаем болгаркой три заготовки разной длины. Одна – по ширине нашей будущей конструкции, вторая – для части ручки от крана к конструкции, третья – для подсоединения ручки к компрессору.

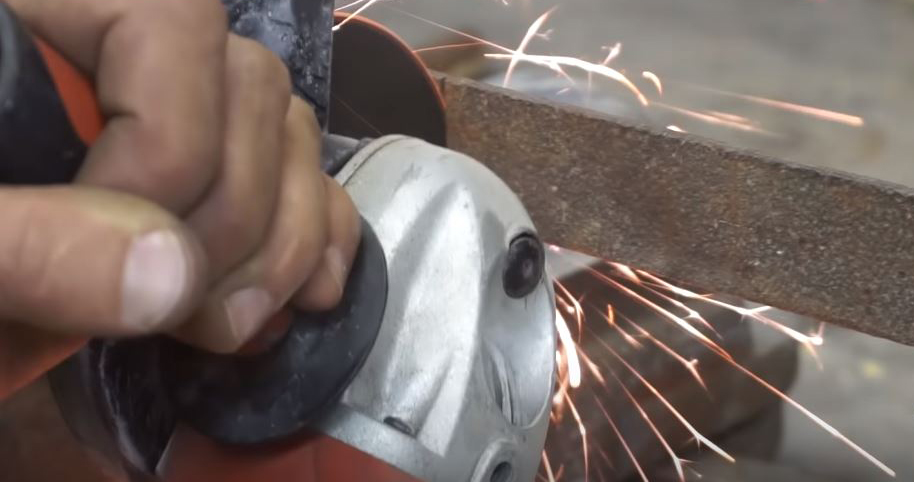

От металлической пластины отрезаем полоску по ширине нашей конструкции плюс припуски на загиб с каждой стороны.

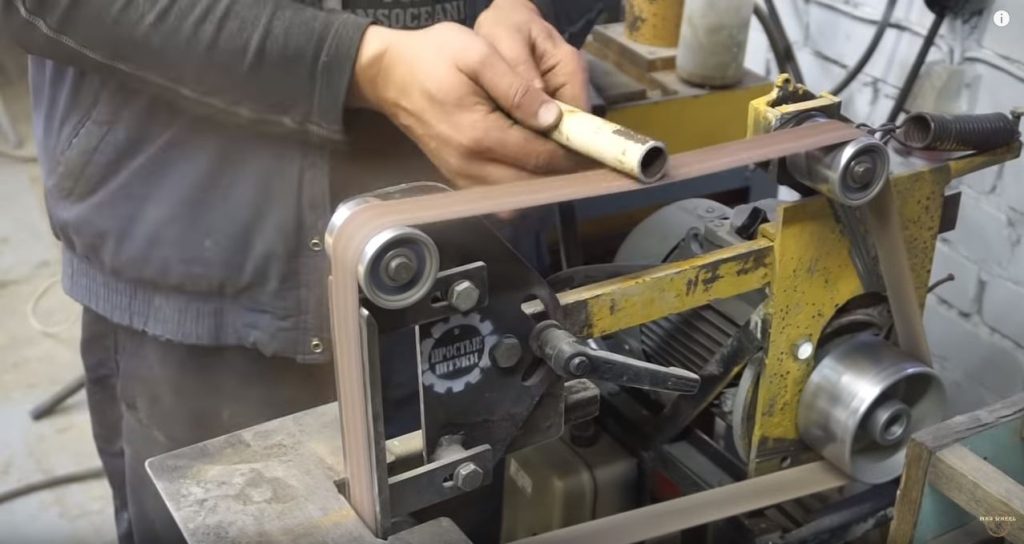

На ленточном шлифовальном станке сошлифовываем заусенцы, убираем краску и ржавчину с труб и металлической пластины.
Используем перчатки, чтобы не повредить руки.

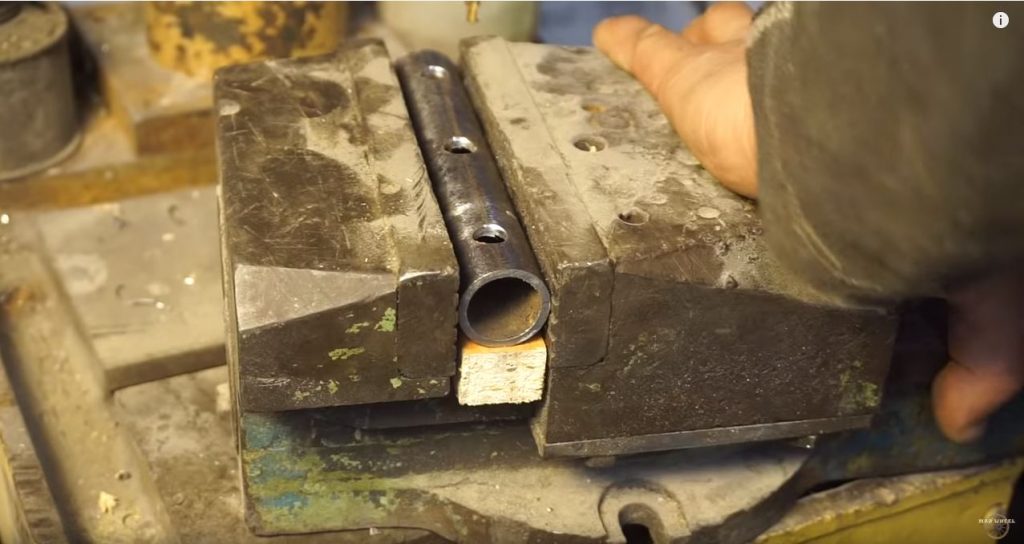

В трубе, которую мы вырезали по ширине конструкции, просверливаем три отверстия под выпускные форсунки. Среднее отверстие – по центру трубы сквозное, два других – симметрично по краям односторонние.

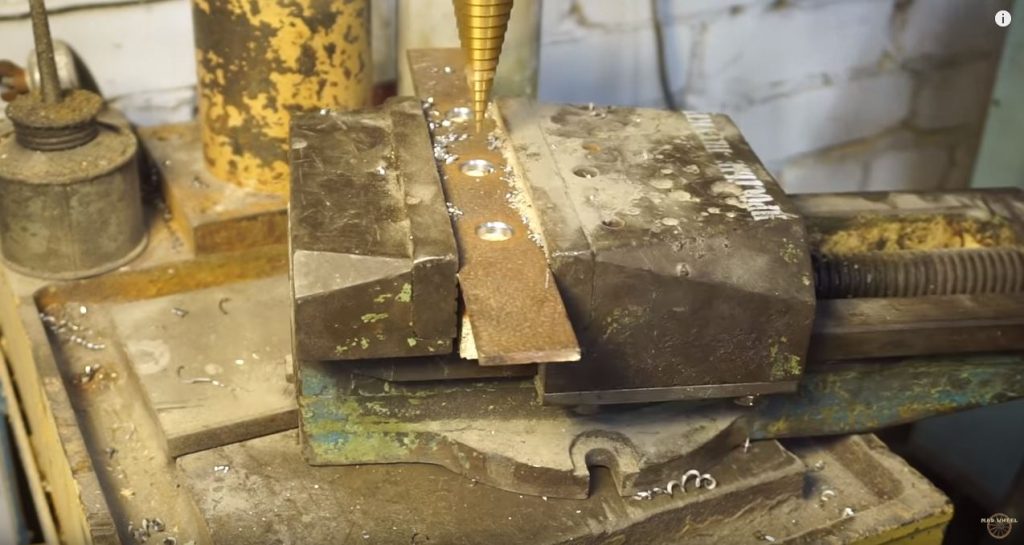

На металлической пластине тоже просверливаем три отверстия для выхода штукатурки. Одно в центре и два симметрично уже просверленным на трубе.

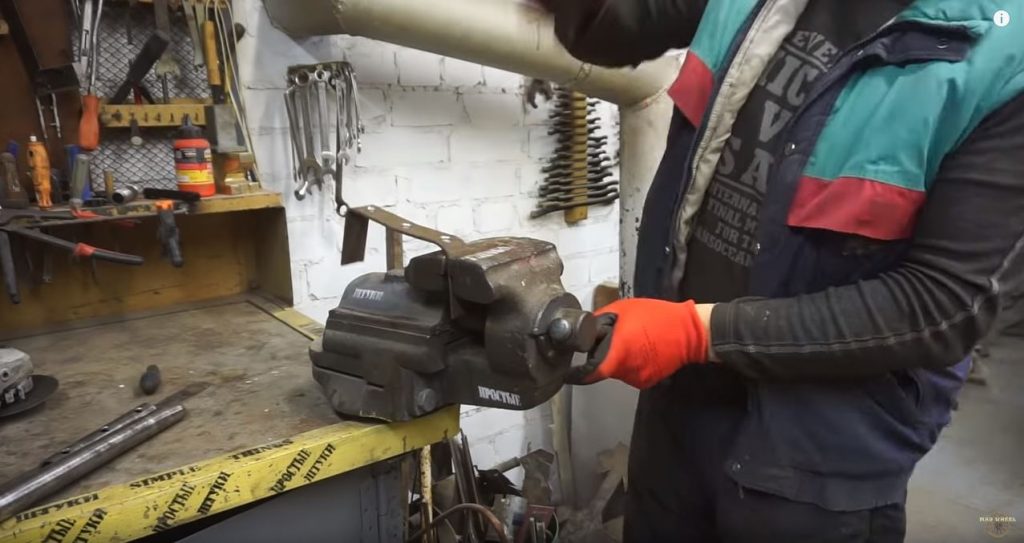

Загибаем две стороны металлической пластинки под углом 90 градусов. Центральная сторона должна соответствовать ширине конструкции.
Шаг 2. Делаем выходные форсунки.

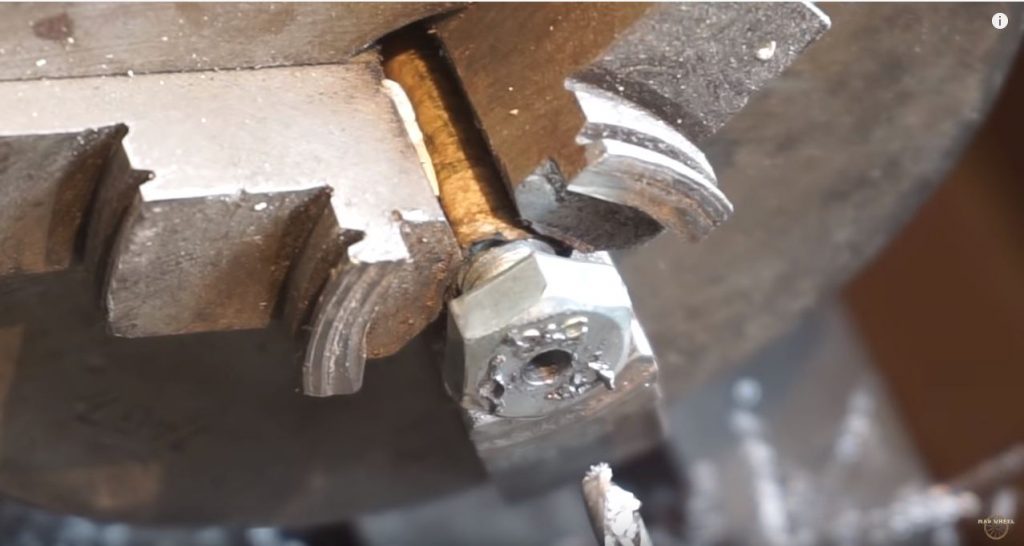

В центре каждого болта со стороны головки сверлим отверстие по длине будущей форсунки.

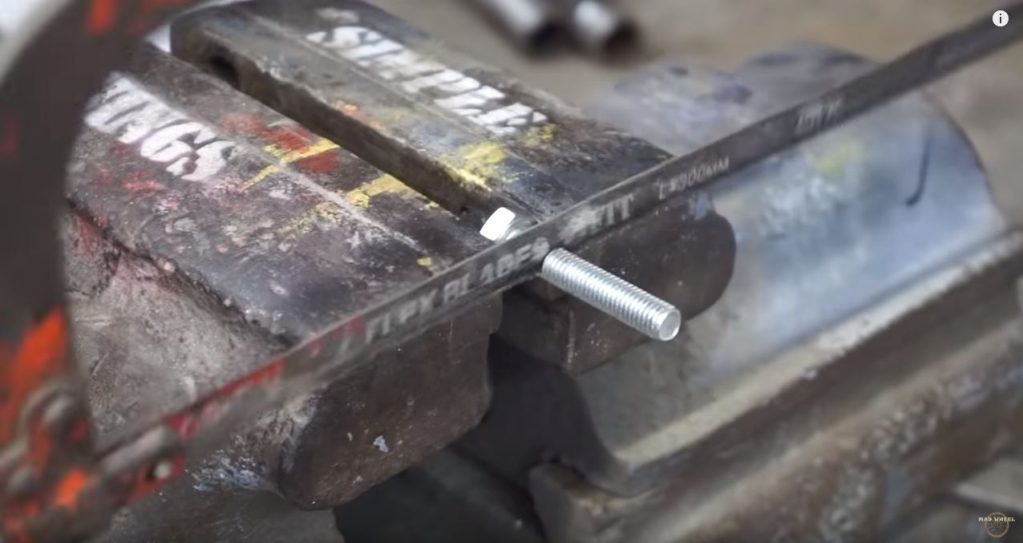

Ненужные части болтов отрезаем ножовкой по металлу.

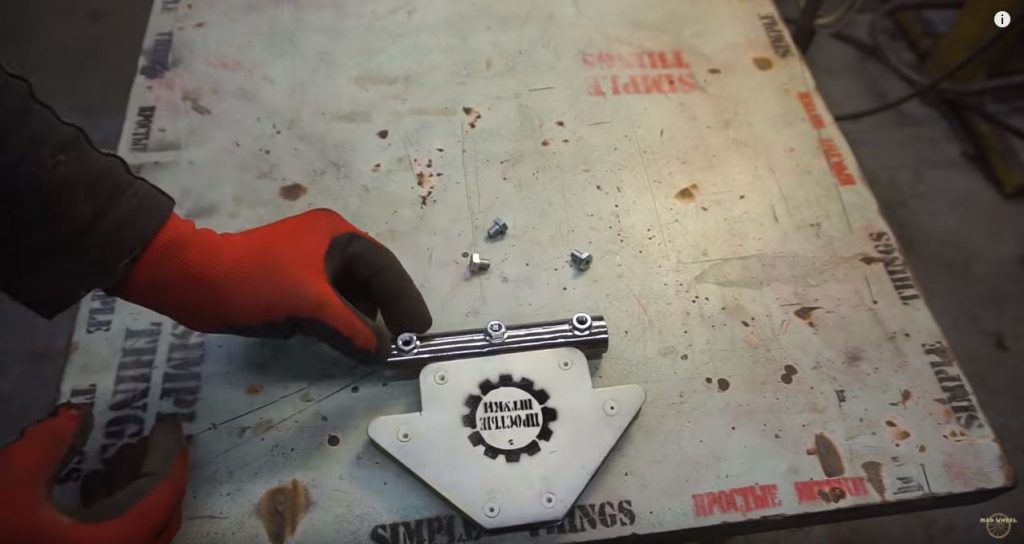

На высверленные в трубе отверстия накладываем фланцем вниз три гайки, привариваем их и вкручиваем болты.
Чтобы гайки держались на трубе во время сварки, используйте магнитный угольник.
Шаг 3. Собираем узел подачи воздуха

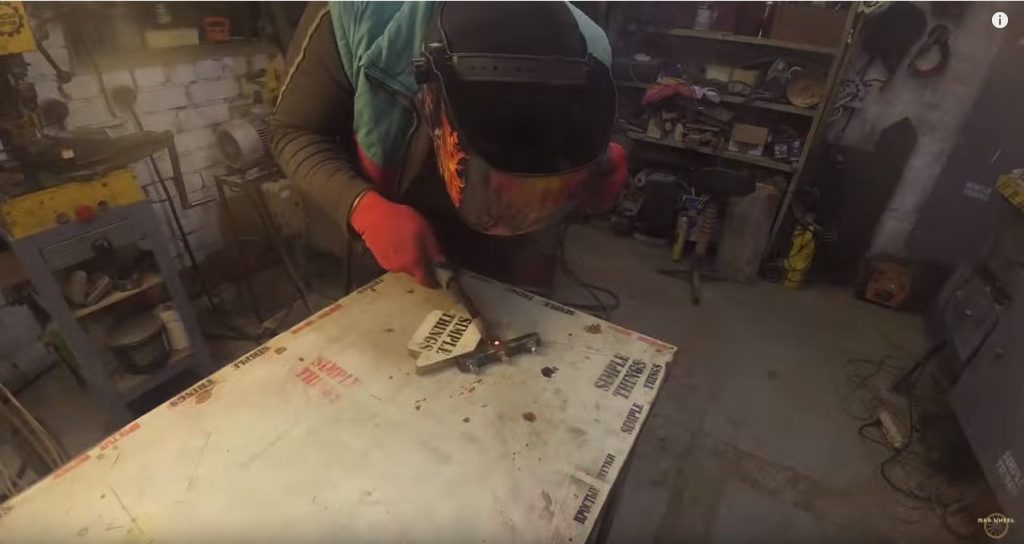

С обратной стороны трубы на сквозное отверстие привариваем длинный кусок ручки.
Используйте угольник. Ручка должна быть приварена строго под углом 90 градусов. Этим вы добьетесь равномерной подачи штукатурки по всей ширине конструкции.
Со второй стороны трубы привариваем муфту с наружной резьбой под шаровой кран. Также привариваем муфту к одному из концов короткой трубы ручки.

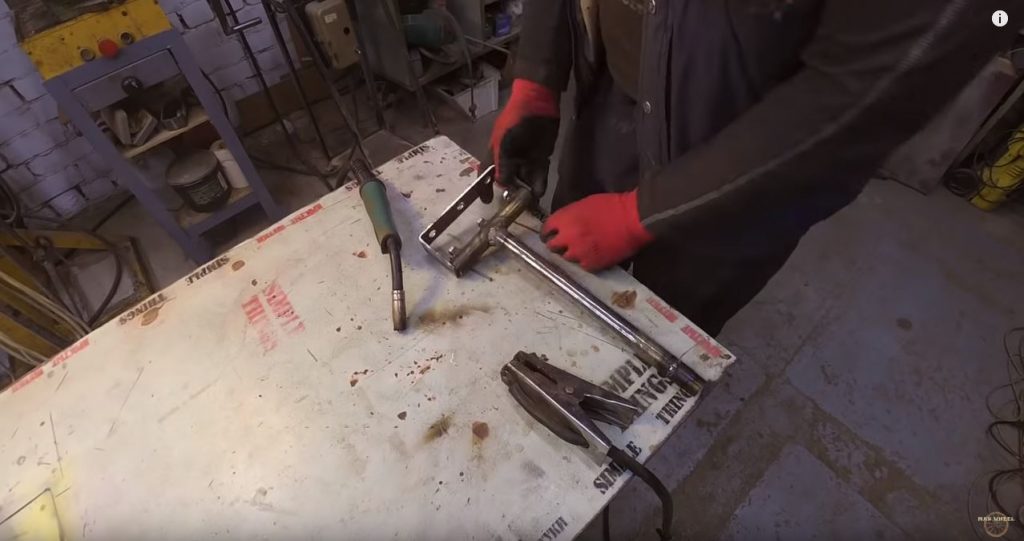

К сторонам трубы со штуцерами перпендикулярно большой трубе привариваем скобу, полученную в пункте 6 шага 1.
Перед привариванием убедитесь, что отверстия в пластине совпадают со штуцерами на трубе.

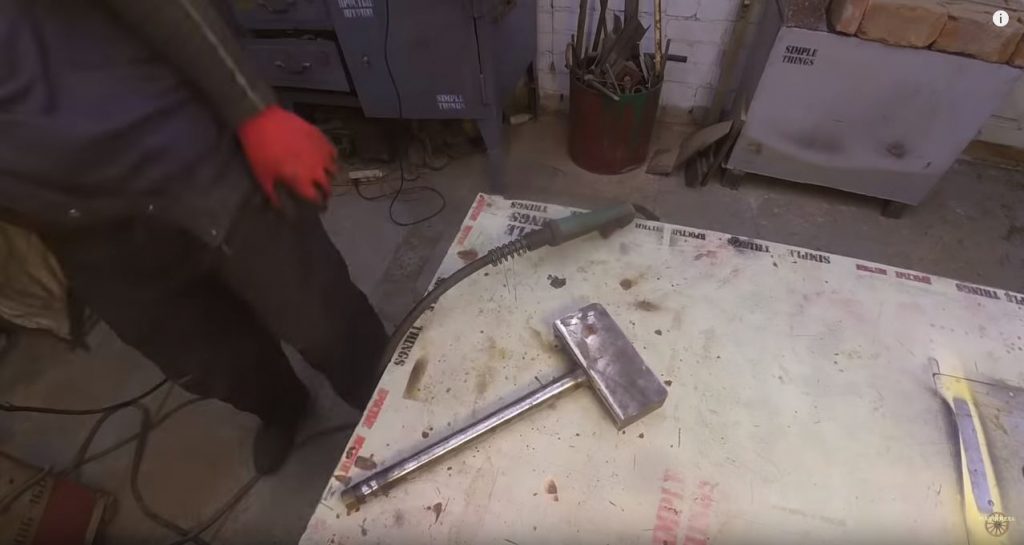

Чтобы штукатурка не разбрызгивалась во время работы, сверху накрываем скобу вырезанным куском листового металла и привариваем его по периметру.
В центре стального круглого прута высверливаем сквозное отверстие.

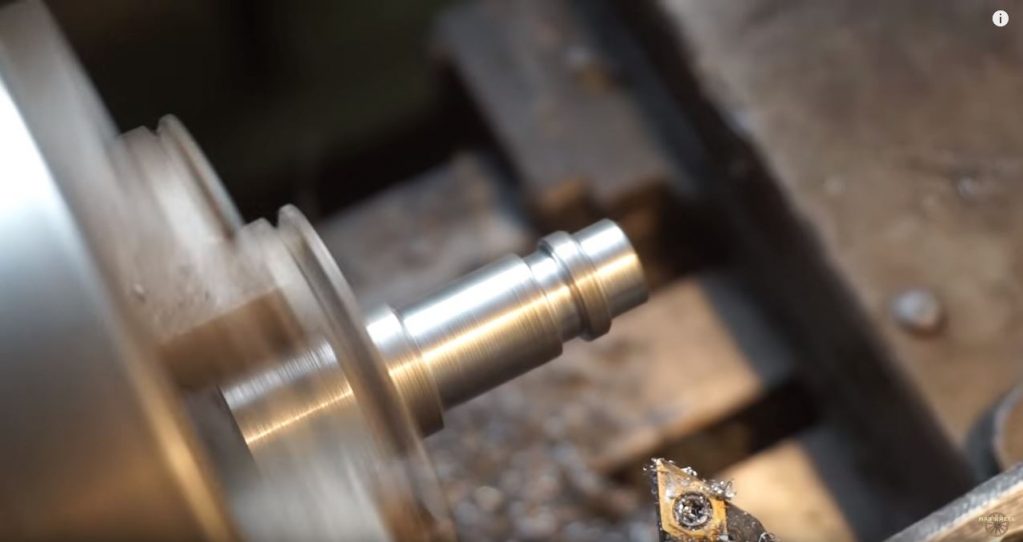

На токарном станке вытачиваем размер, соответствующий вашему компрессору и делаем поясок под штуцер.
Привариваем стержень со штуцером к короткой трубе ручки. Для компенсации разности в диаметрах используем стальную шайбу.

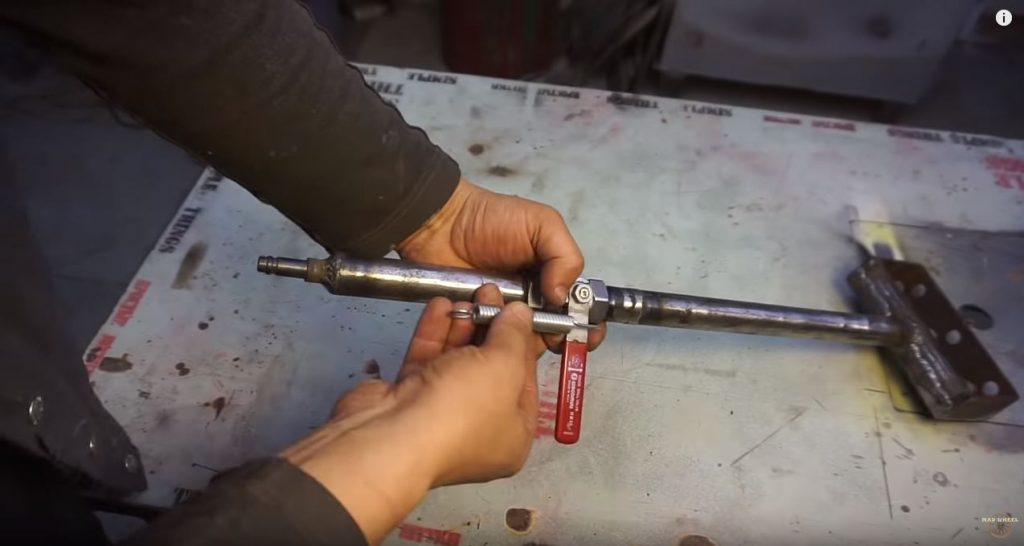

Собираем последовательно короткую трубу со штуцером, шаровой кран и трубу с выходными форсунками.
Для удобства в работе немного подогнем ручку и сделаем крану возвратный механизм. Для этого снимем ручку, согнем зигзагообразно и просверлим в ней отверстие под пружину. Ставим ручку на место и одеваем пружину. Второй край пружины привариваем к трубе.
Шаг 4. Делаем емкость для штукатурки

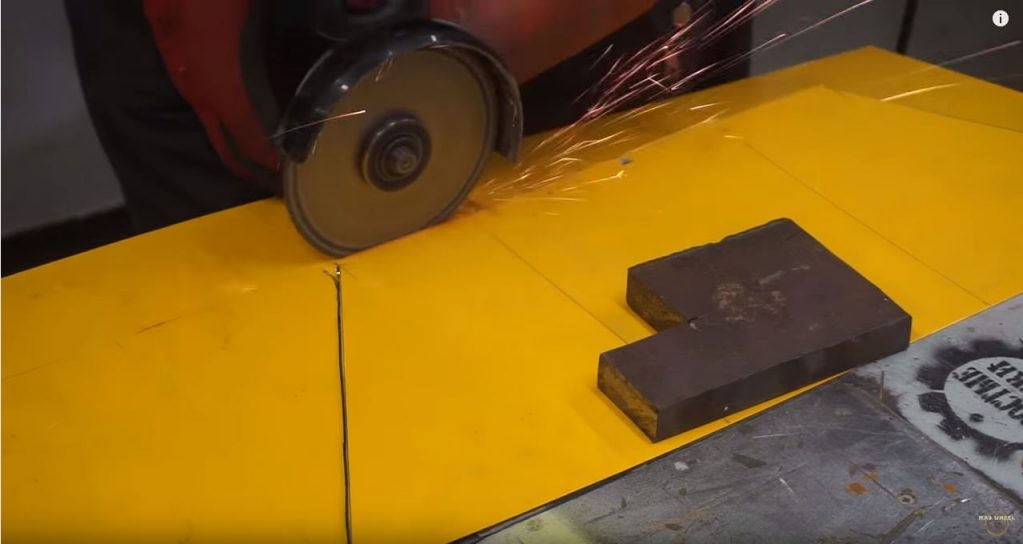

Из тонкого листа металла вырезаем заготовки для будущей емкости.

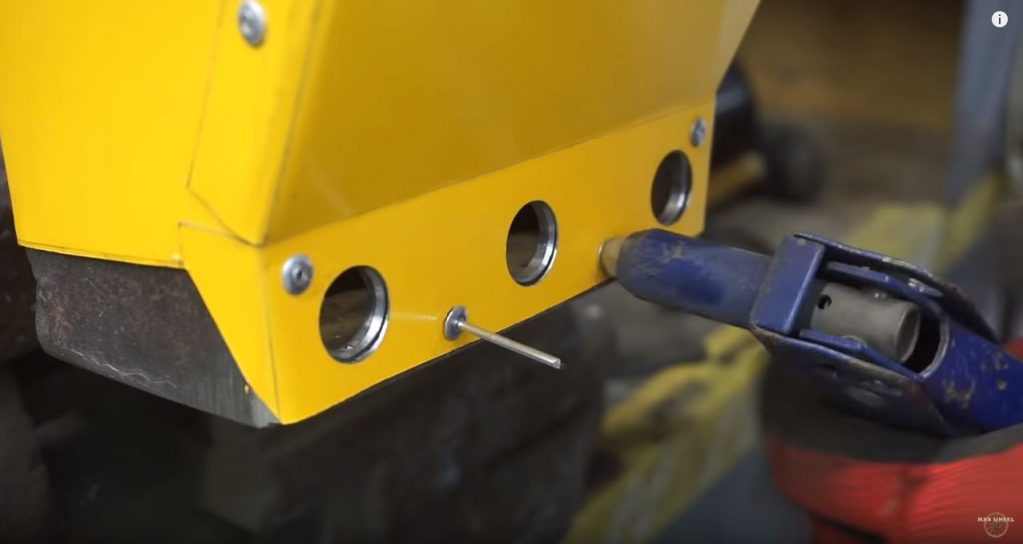

При помощи киянки придаем им нужную форму, после чего просверливаем отверстия, совпадающие с форсунками узла подачи воздуха, и собираем емкость, используя заклепочный пистолет.

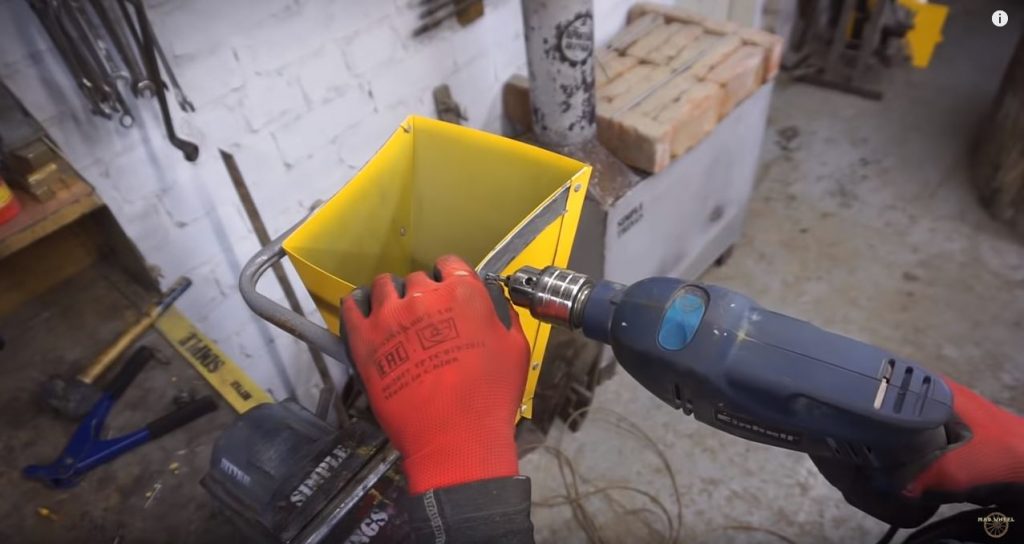

Для удобства в работе в верхней части емкости присоединяем ручку.

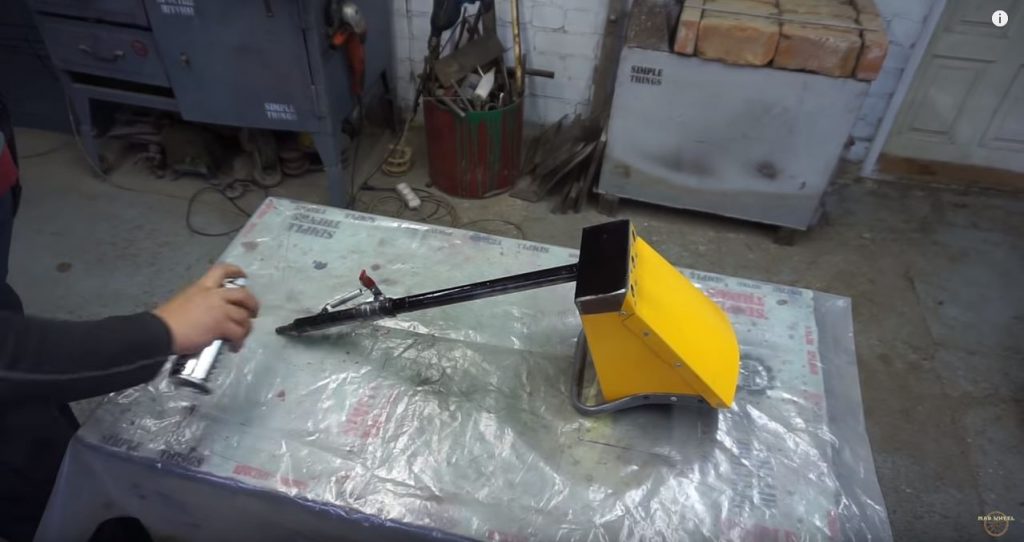

Окрашиваем узел подачи воздуха краской из баллончика.
Проводим испытания

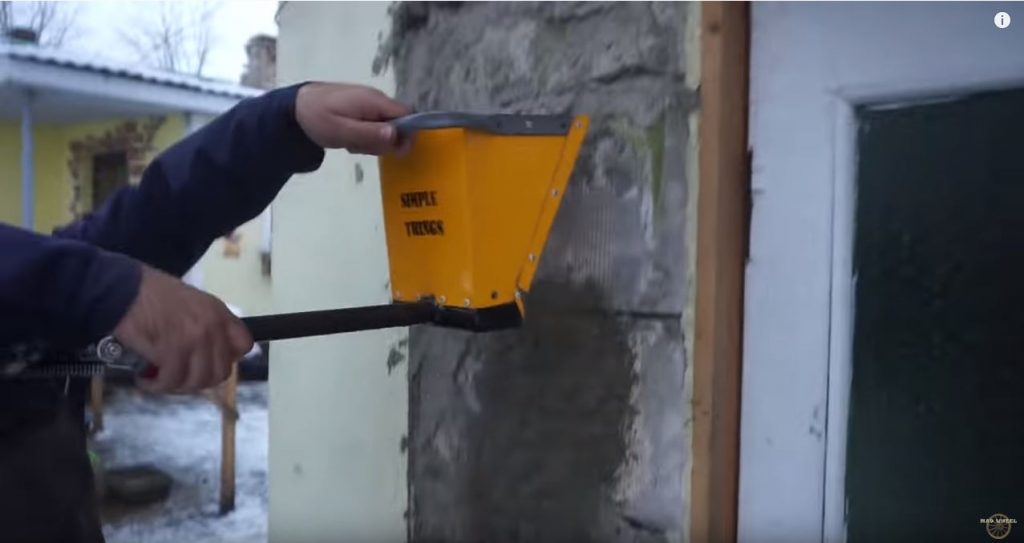

Наша конструкция готова! Осталось только подсоединить ее к компрессору, заполнить емкость необходимым раствором и можно приступать к нанесению штукатурки.
