Делаем металлоискатель

Каждый из нас в душе надеется найти клад. Ведь это сразу решит уйму финансовых проблем. В интернете то и дело проскакивает видео, где счастливые кладоискатели делятся своей удачей со всем миром. Неизменным атрибутом таких видео является металлоискатель.

Если вы согласны покинуть уютный диван и заняться поисками сокровищ, мы расскажем вам, как сделать металлоискатель своими руками в домашних условиях, потратив на это минимум средств.

Материалы для изготовления

Для изготовления металлоискателя вам понадобятся:

  • радиодетали (по списку);
  • кусочек фольгированного текстолита;
  • сверлильный станок;
  • лак для ногтей;
  • хлорид железа;
  • емкость для протравливания платы;
  • паяльник;
  • олово и канифоль;
  • изолированный провод;
  • динамик;
  • разъем Jack 3,5 мм внутренний;
  • два переключателя;
  • переменные резисторы на 100 и 10 кОм;
  • лист фанеры толщиной 16 мм;
  • электролобзик;
  • болгарка;
  • медная проволока сечением 0,5 мм;
  • клеевой пистолет;
  • изолента;
  • кусок пластиковой трубы с двумя креплениями;
  • суперклей;
  • углепластиковая труба удочки;
  • стяжка;
  • пластиковая распределительная коробка;
  • саморезы;
  • крепление для ручки;
  • полиморфус;
  • пластиковая труба ø50 мм;
  • кусочек поролона.

Шаг 1. Изготавливаем плату

1

Первоначально по ссылке СКАЧАТЬ загружаем архив с программой Sprint-Layout 6.0, списком необходимых радиодеталей и схемой их расположения на плате.

2

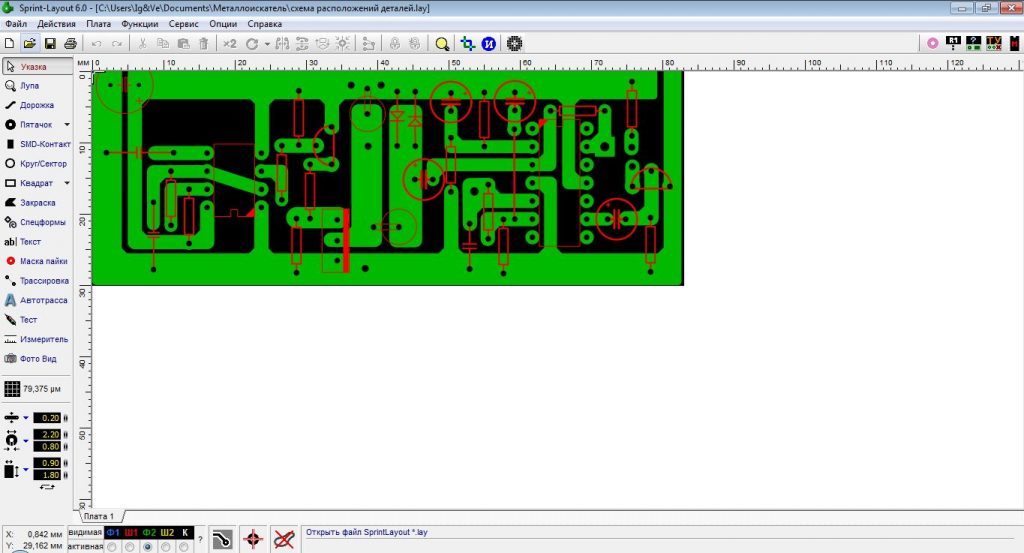

Запускаем программу и открываем в ней файл «схема расположений деталей.lay».

Запускаем программу и открываем в ней файл

Источник: https://youtu.be/fGRHakJbTxc

Программа оснащена легким русскоязычным интерфейсом, и вам не составит труда распечатать схему.
3

Распечатанную схему размещаем на кусочке фольгированного текстолита схемой вниз.

4

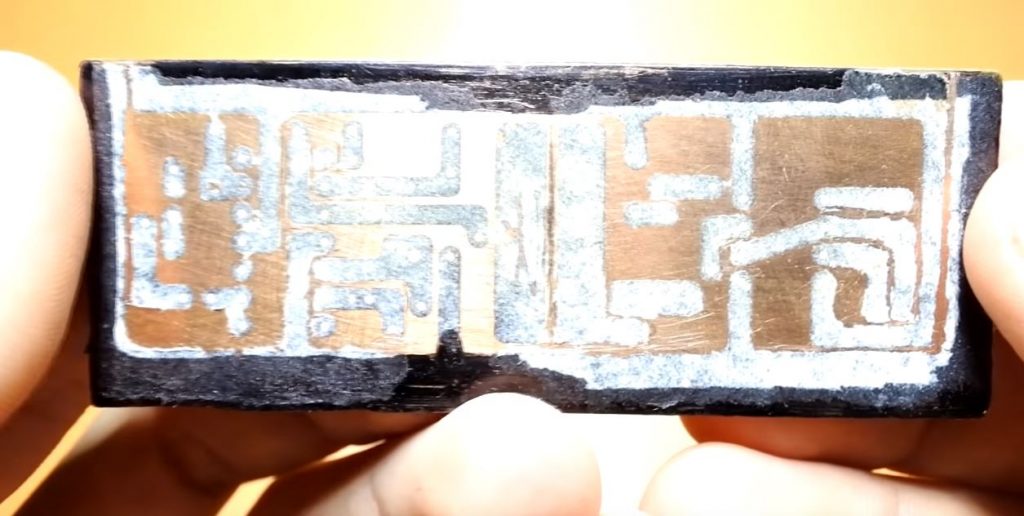

Проглаживаем схему утюгом на полной мощности и удаляем бумагу под струей теплой воды. Плата выглядит вот так.

Плата выглядит вот так

Источник: https://youtu.be/fGRHakJbTxc

Края платы, на которых не осталось бумаги необходимо покрасить лаком.
5

На сверлильном станке просверливаем отверстия под радиодетали.

6

Лаком для ногтей прокрашиваем все дорожки.

7

В емкости разводим хлорид железа с водой в соотношении 1:2 и помещаем в нее плату на 40 мин.

8

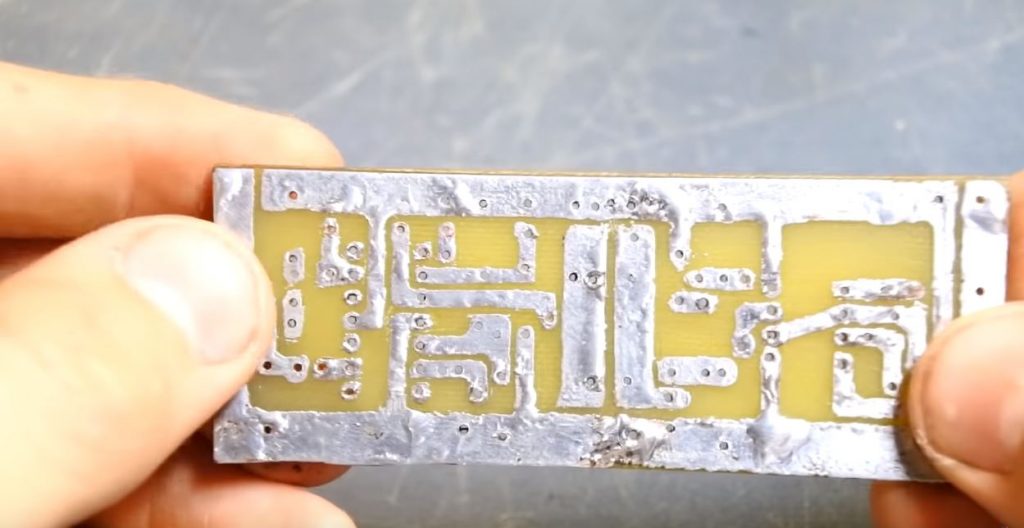

Достаем плату, просушиваем ее и залуживаем дорожки при помощи олова и канифоли. Вот так выглядит готовая плата.

Вот так выглядит готовая плата

Источник: https://youtu.be/fGRHakJbTxc

Шаг 2. Собираем схему

1

Припаиваем детали к плате так, как указано на схеме в программе Sprint-Layout 6.0.

Для удобства в работе, можно распечатать список деталей и прикрепить к нему все детали на двухсторонний скотч.
2

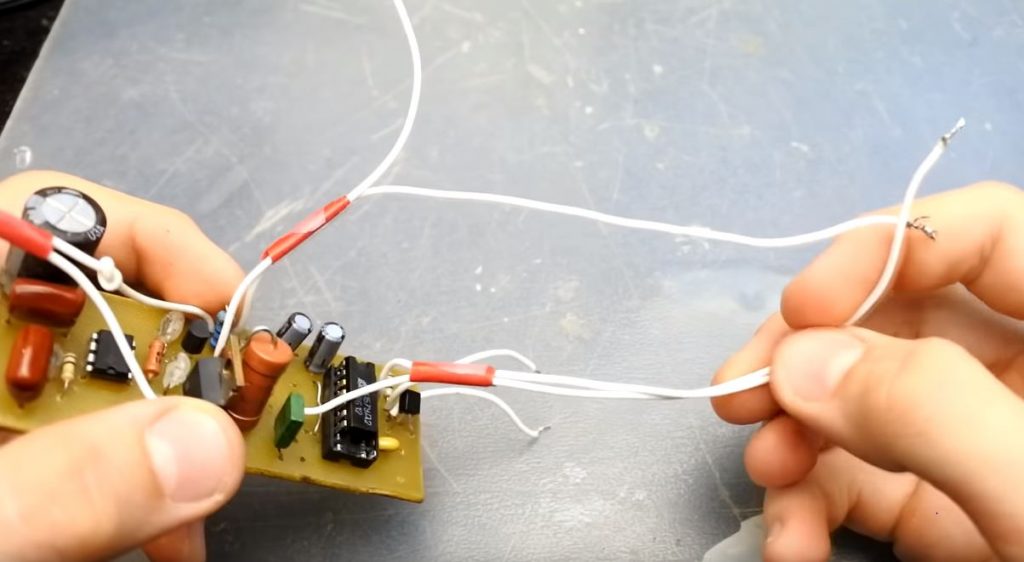

Припаиваем к плате четыре пары проводов: одна для питания, вторая для динамика или наушников, третья для резистора, регулирующего чувствительность металлоискателя и четвертая для подсоединения к катушке.

Припаиваем к плате четыре пары проводов

Источник: https://youtu.be/fGRHakJbTxc

Шаг 3. Подключаем внешние устройства

1

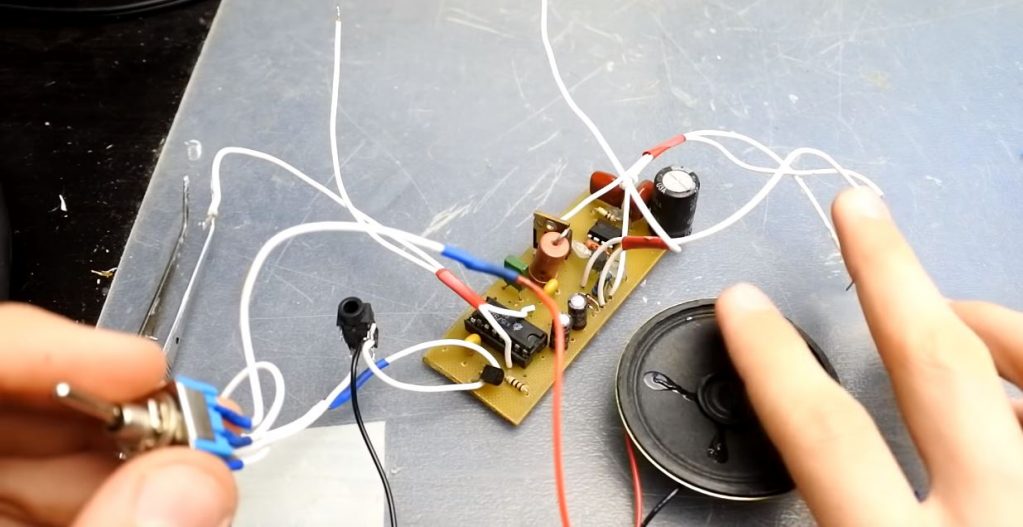

К соответствующей паре проводов подключаем разъем для наушников и динамик. Чтобы устройства не работали одновременно, подключаем их через переключатель.

К соответствующей паре проводов подключаем разъем для наушников и динамик

Источник: https://youtu.be/fGRHakJbTxc

2

К проводам питания подсоединяем второй переключатель – это будет кнопка включения-выключения металлоискателя.

3

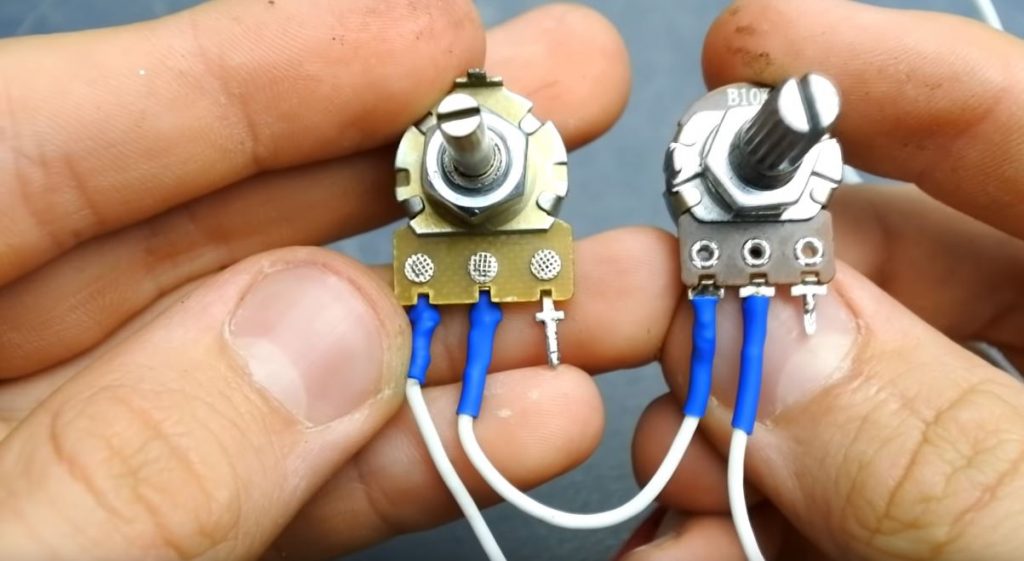

К третьей паре проводов подсоединяем резисторы, которые будут отвечать за чувствительность прибора: 100 кОм – для грубой настройки, 10 кОм – для более точной.

К третьей паре проводов подсоединяем резисторы

Источник: https://youtu.be/fGRHakJbTxc

Шаг 4. Изготавливаем катушку

1

Из листа фанеры толщиной 16 мм вырезаем круг ø200 мм. Для большей статичности внутри него вырезаем сегмент.

2

Отшлифовываем круг и по всей поверхности торца при помощи болгарки делаем пропил.

3

В пропил наматываем 20 витков медной проволоки сечением 0,5 мм, фиксируем ее с помощью клеевого пистолета, создавая защитный слой.

Часть круга с вырезанным сегментом можно обмотать изолентой.
4

Приклеиваем к фанере кусок полиэтиленовой трубы на креплениях – для последующего подсоединения к базе металлоискателя.

5

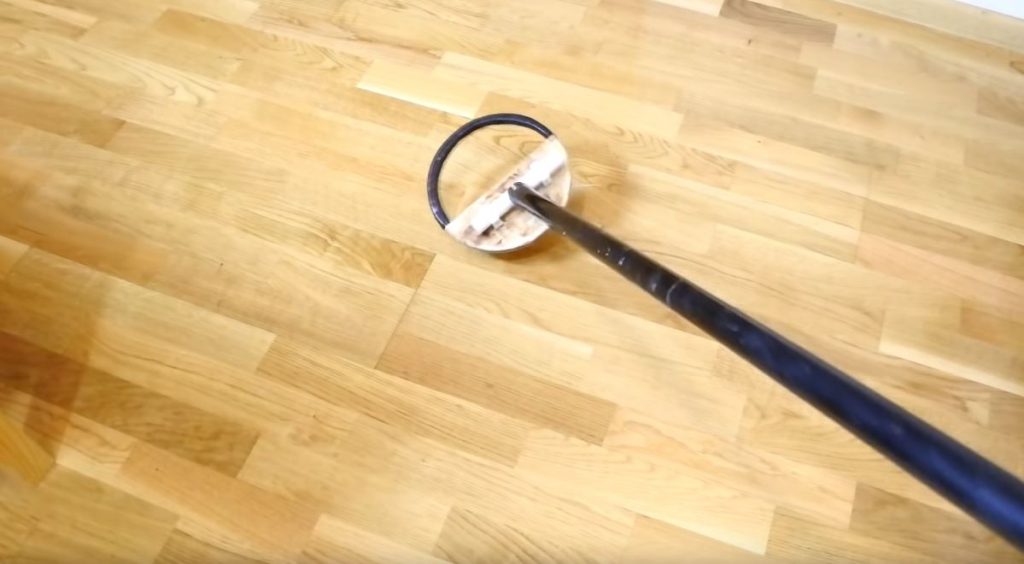

Базу сделаем из углепластиковой трубы удочки, прикрепив ее к полиэтиленовой с помощью стяжки и суперклея.

Базу сделаем из углепластиковой трубы удочки

Источник: https://youtu.be/fGRHakJbTxc

Шаг 5. Собираем металлоискатель

1

Для источника питания будем использовать три литий-ионных аккумулятора 18650. Спаивать их нужно последовательно, так как металлоискатель работает от напряжения 9-12 В.

2

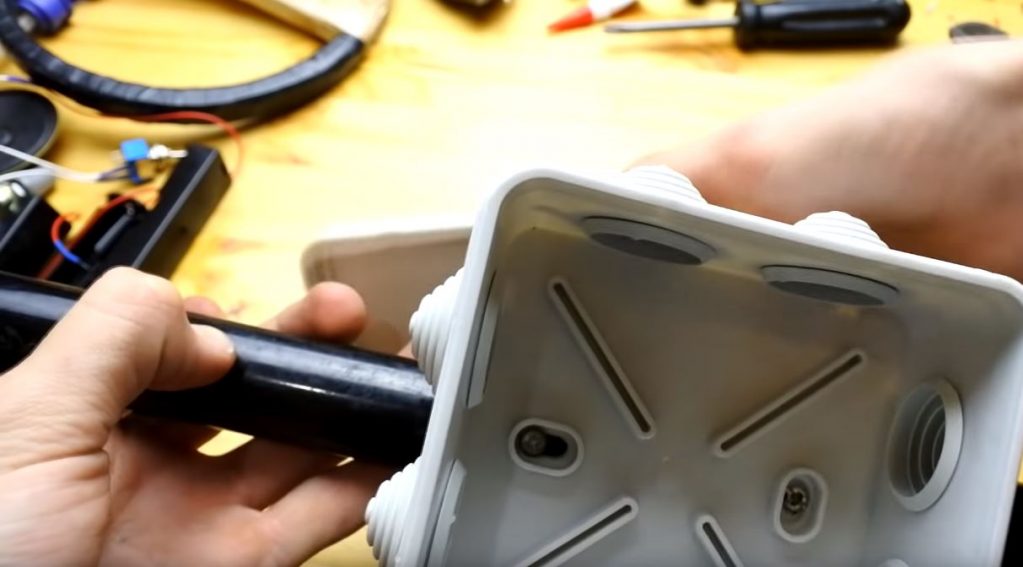

В качестве корпуса для электроники воспользуемся пластиковой распределительной коробкой которую закрепляем саморезами на базе металлоискателя.

корпус делаем из пластиковой распределительной коробкой

Источник: https://youtu.be/fGRHakJbTxc

3

Пропускаем изнутри коробки провод к катушке.

4

Прикрепляем плату с помощью саморезов или клеевого пистолета. Помещаем в корпус и источники питания.

5

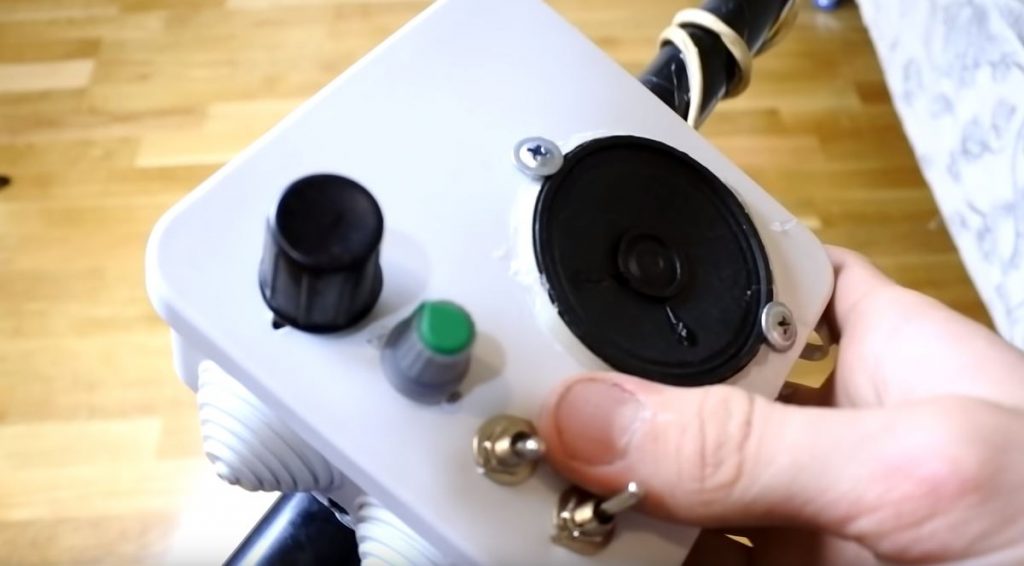

В крышке пластиковой коробки вырезаем отверстия под динамик, переключатели, переменные резисторы и гнездо наушников. Устанавливаем либо приклеиваем все на место и закрываем крышку коробки.

закрываем крышку коробки

Источник: https://youtu.be/fGRHakJbTxc

6

Соединяем медные провода катушки с проводом, который мы вывели из коробки.

7

Для удобства в эксплуатации прикрепляем к базе металлоискателя ручку, которую сделаем самостоятельно из специального крепления для ручки и полиморфуса (гранулированного пластика).

8

Из трубы ø50 мм делаем каретку под руку и застилаем ее поролоном.

Из трубы ø50 мм делаем каретку под руку и застилаем ее поролоном

Источник: https://youtu.be/fGRHakJbTxc

Как показывают испытания, при правильно отрегулированной чувствительности, наш металлоискатель способен с приличного расстояния обнаружить даже маленький саморез.
