Как нарезать резьбу на полипропиленовой трубе, которая выдержит давление более 40 атмосфер? | ТОП-3 Способа

резьба на трубе

Если вы когда-либо занимались монтажом водопровода, то вы знаете, что все предусмотреть невозможно. В какой-то момент выясняется, что недостает резьбовой муфты, купленные трубы нуждаются в надежной стыковке и т.п. И хорошо, если супермаркет сантехники недалеко. В противном случае на выручку может прийти наша статья. В ней мы расскажем, как нарезать резьбу на полипропиленовых трубах и муфтах, как достичь их надежного соединения в различных вариантах, которое может выдержать давление 45 атмосфер.

Содержание:

Материалы для изготовления

Для нарезки резьбы и проведения испытаний вам понадобятся:

  • отрезки полипропиленовых труб;
  • паяльник для ПВХ труб;
  • плашка;
  • металлическая муфта с наружной и внутренней резьбой
  • пластиковая муфта без резьбы;
  • заглушка на трубу;
  • пара трубных ключей;
  • льняная пакля;
  • герметик;
  • испытательный стенд высокого давления.

Способ 1. Нарезаем резьбу на пропиленовой трубе холодным механическим методом обыкновенной плашкой

1

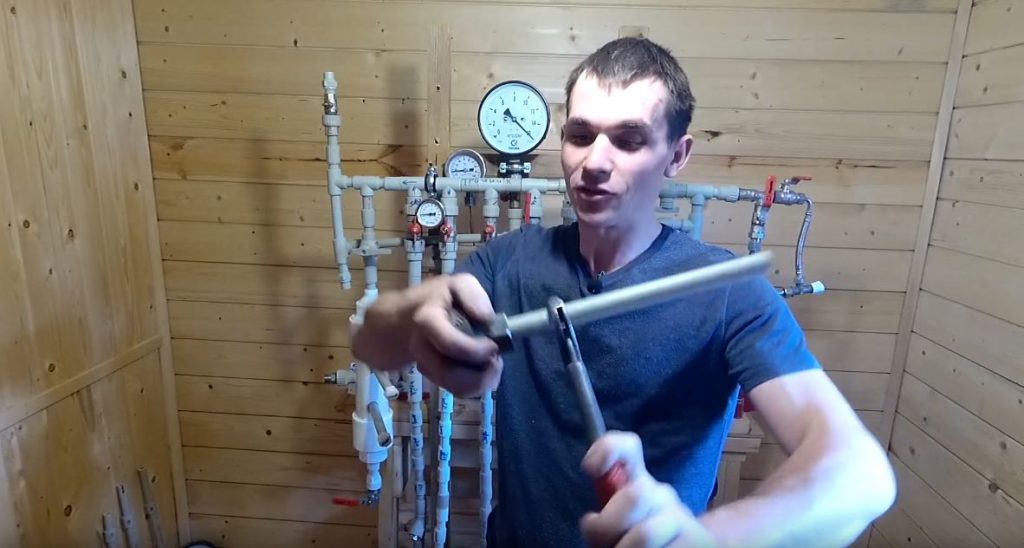

Одеваем плашку и трубным ключом проворачиваем трубу, прогоняя ее в плашке на нужное расстояние. Делаем это аккуратно, чтобы не ослабить трубу, сделав на ней вмятины.

Одеваем плашку и трубным ключом проворачиваем трубу

Источник: https://youtu.be/o7wC7v5KAZ8

Резьбу лучше нарезать два витка вперед – один назад.
2

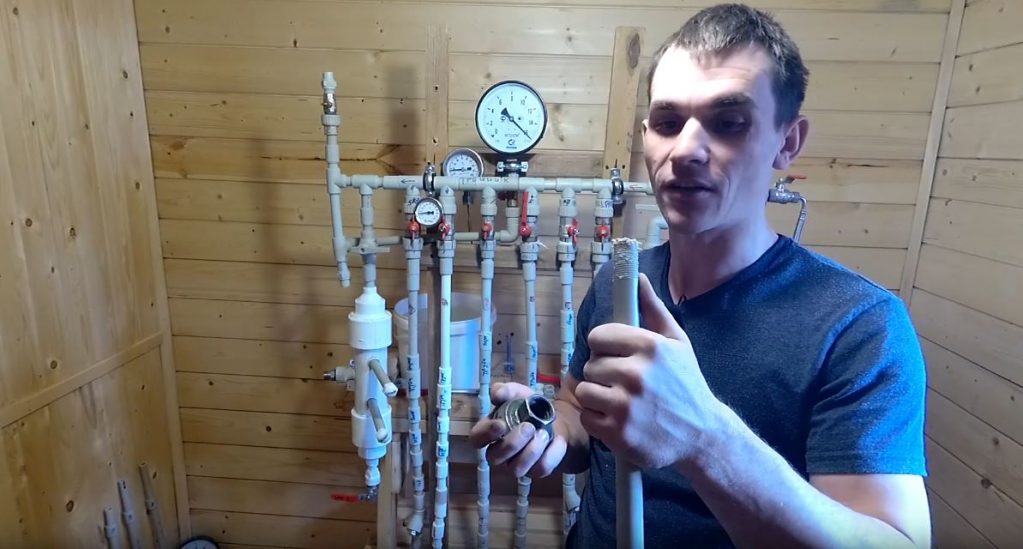

В результате получаем вот такую резьбу: на вид она выглядит непрезентабельно, но отложим окончательные выводы до испытания.

получаем вот такую резьбу

Источник: https://youtu.be/o7wC7v5KAZ8

Способ 2. Нарезаем резьбу при помощи сварочного аппарата для пластиковых труб и металлической муфты

1

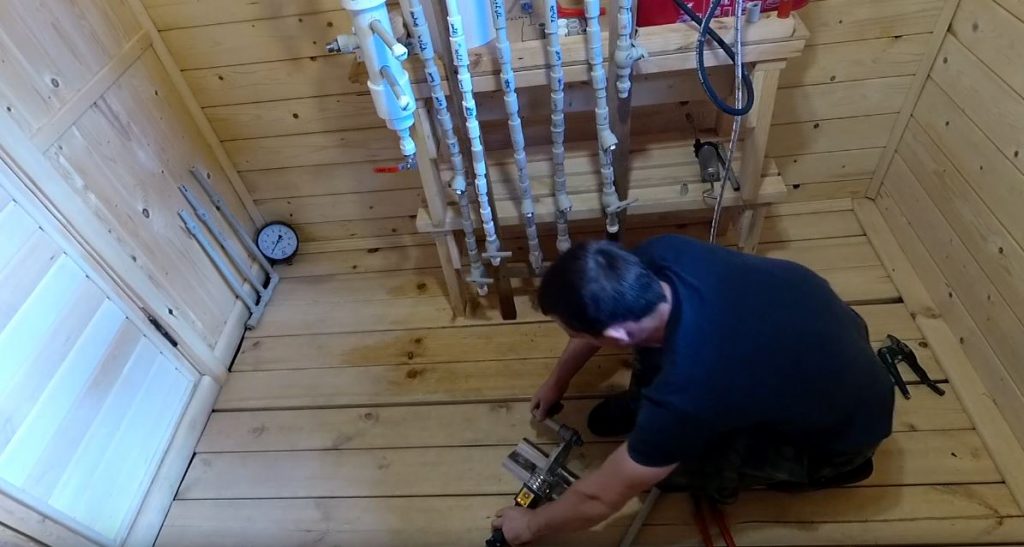

Нагреваем второй конец полипропиленовой трубы в сварочном аппарате до ее размягчения.

Нагреваем второй конец полипропиленовой трубы

Источник: https://youtu.be/o7wC7v5KAZ8

2

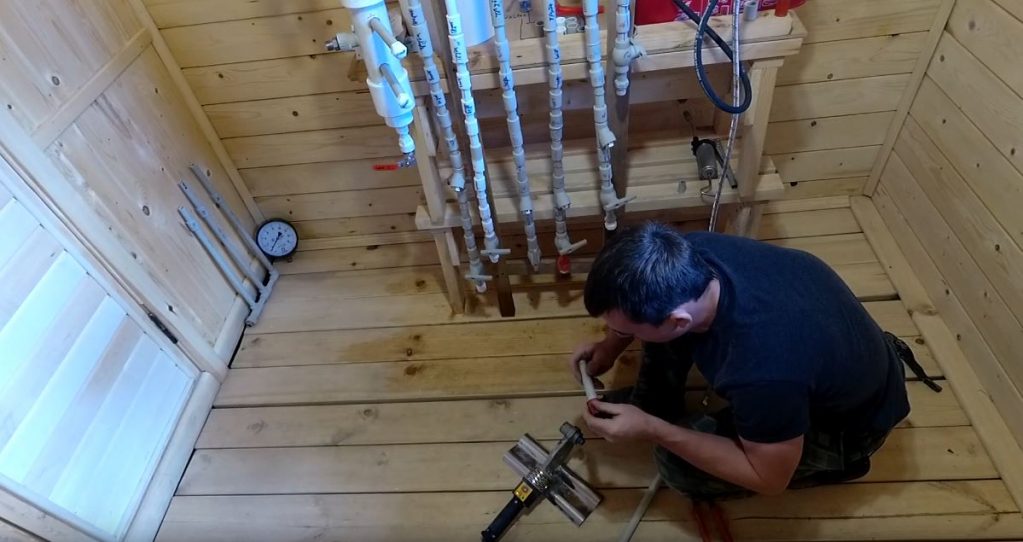

Вкручиваем ее в готовую металлическую муфту.

Вкручиваем ее в готовую металлическую муфт

Источник: https://youtu.be/o7wC7v5KAZ8

Усилие, прилагаемое при закручивании должно соответствовать шагу резьбы муфты.
3

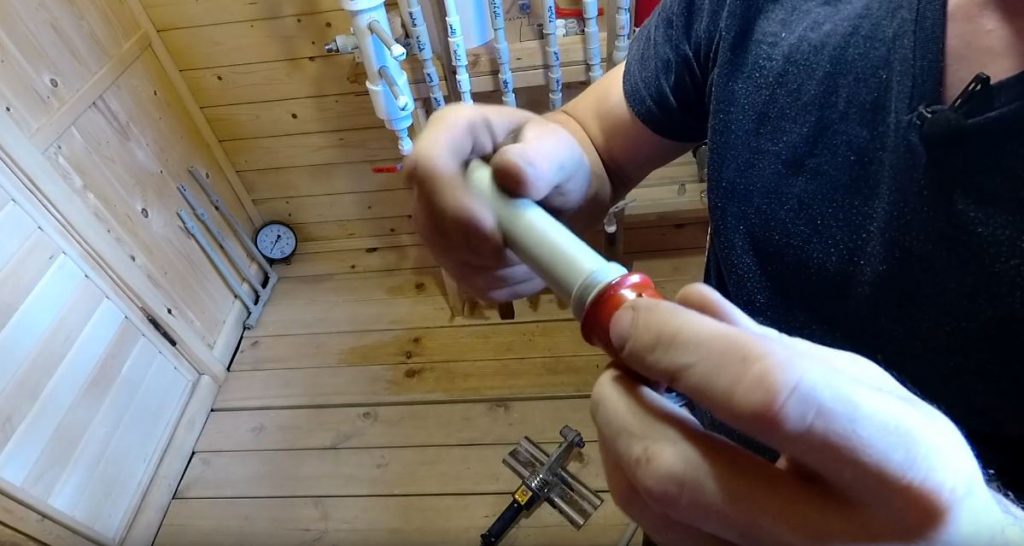

Даем соединению остыть. Труба легко выкручивается из муфты.

Труба легко выкручивается из муфты

Источник: https://youtu.be/o7wC7v5KAZ8

4

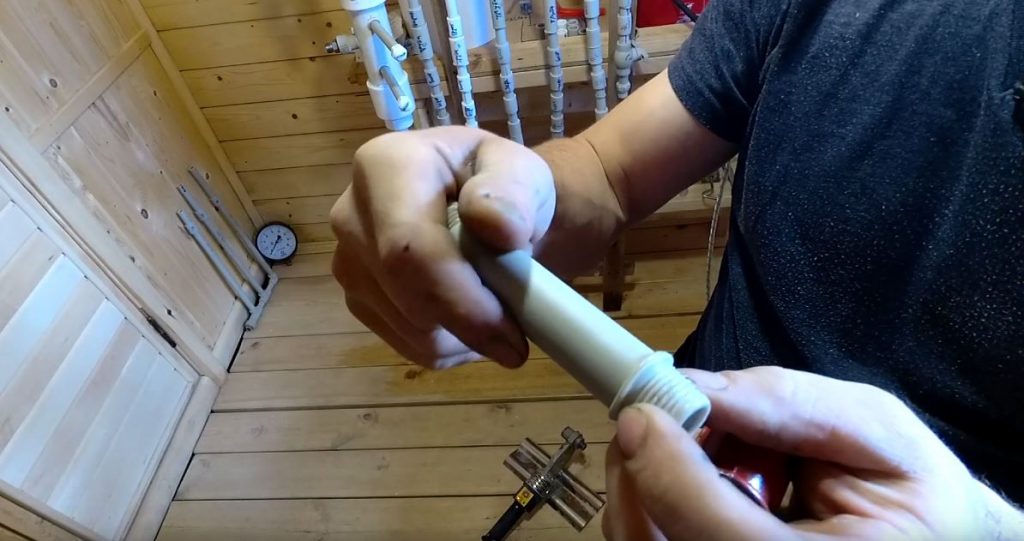

В результате получаем вот такую резьбу: в начале почти не нарезалась, но в конце имеет довольно приличный вид.

Результат

Источник: https://youtu.be/o7wC7v5KAZ8

Способ 3. Нарезаем внутреннюю резьбу на пластиковой муфте при помощи паяльника и металлической муфты

1

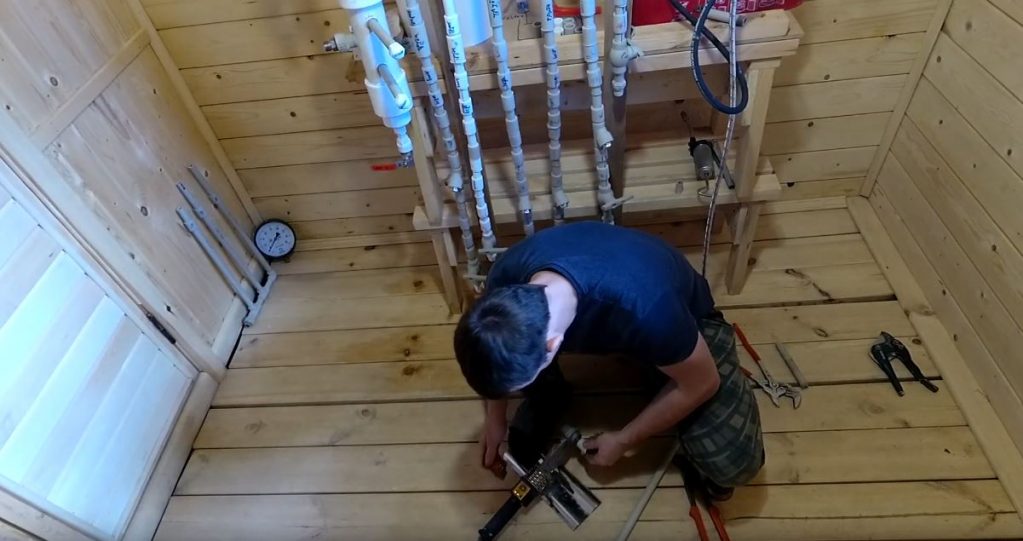

Нагреваем пластиковую муфту на сварочном аппарате.

Нагреваем пластиковую муфту на сварочном аппарате

Источник: https://youtu.be/o7wC7v5KAZ8

2

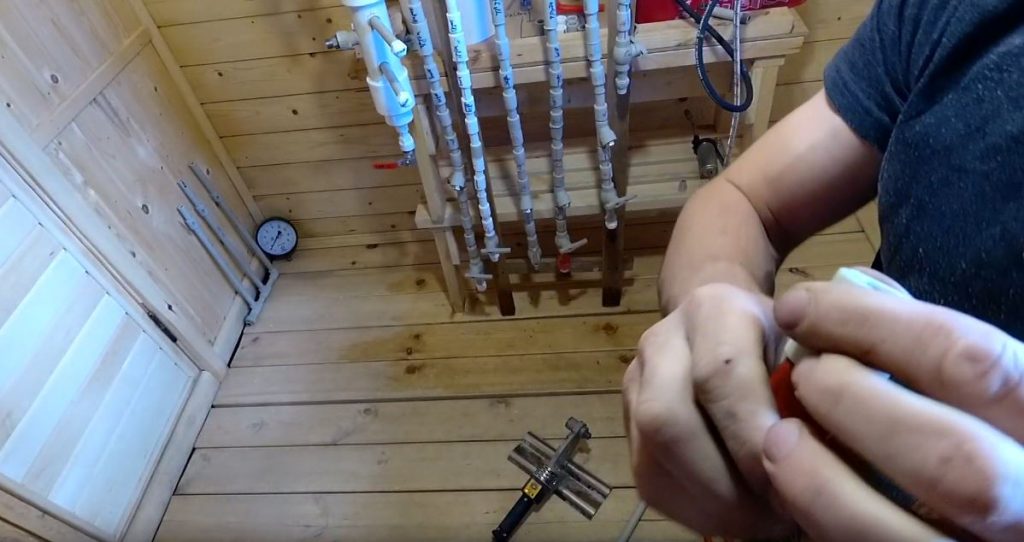

Вкручиваем в нее металлическую.

Вкручиваем в нее металлическую

Источник: https://youtu.be/o7wC7v5KAZ8

3

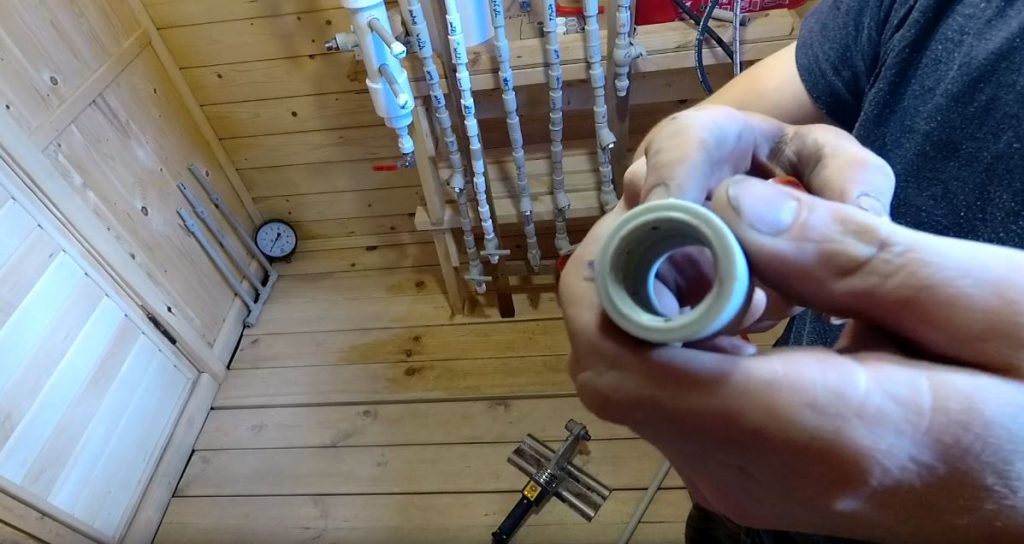

Даем пластику остыть и выкручиваем металлическую муфту. Резьба получилась почти как на заводской муфте.

Даем пластику остыть и выкручиваем металлическую муфту

Источник: https://youtu.be/o7wC7v5KAZ8

4

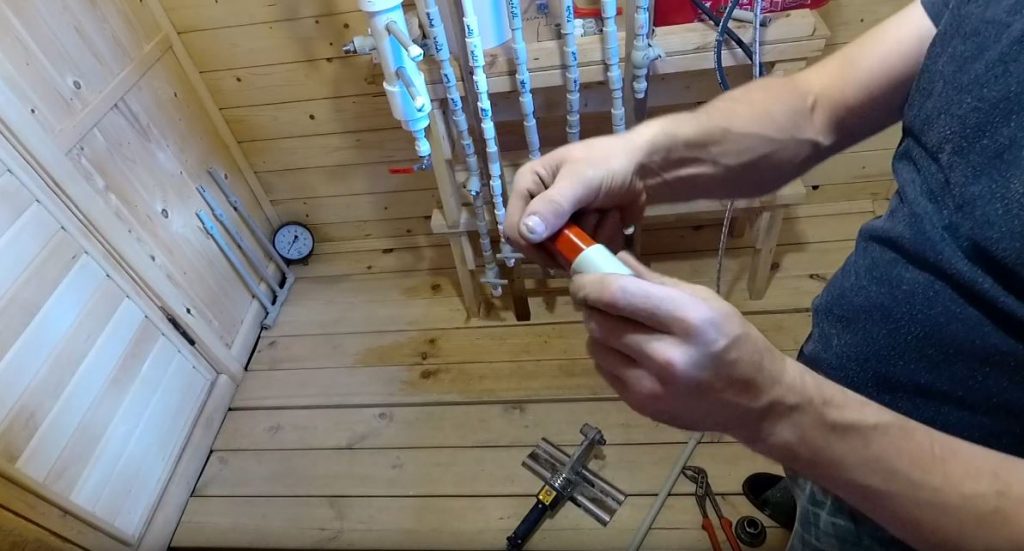

Также поступаем и со второй стороной муфты.

Также поступаем и со второй стороной муфты

Источник: https://youtu.be/o7wC7v5KAZ8

Важно подобрать скорость и определить необходимое вращение при нарезке резьбы.
Читайте также: Если есть капуста – на столе не пусто. Или заготовки маринованной капусты на зиму (13 очень вкусных рецептов)

Собираем конструкцию для испытания

1

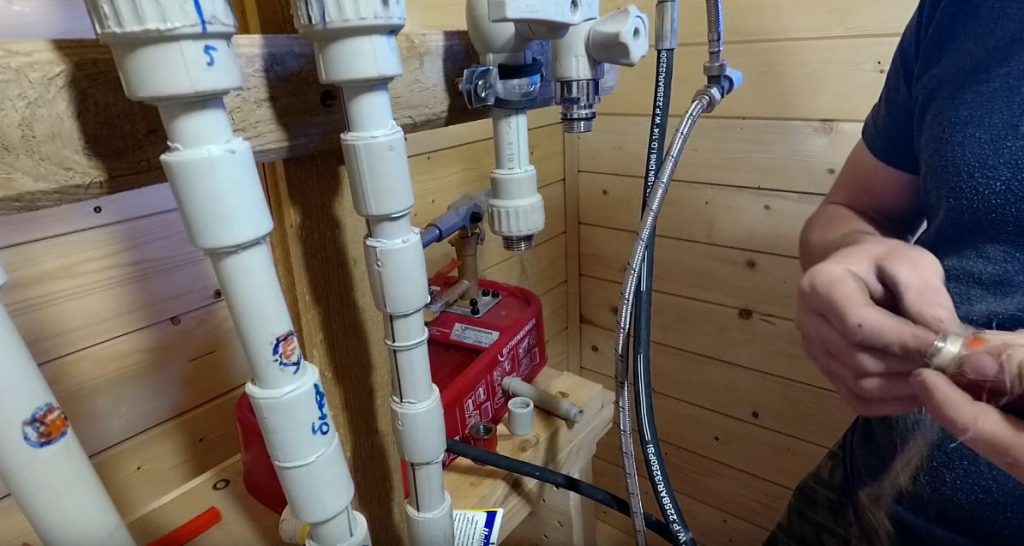

Все заготовки соединяем на льняную паклю и герметик.

Все заготовки соединяем на льняную паклю и герметик

Источник: https://youtu.be/o7wC7v5KAZ8

2

Сначала вкручиваем металлическую муфту в пластиковую.

Как нарезать резьбу на полипропиленовой трубе, которая выдержит давление более 40 атмосфер? | ТОП-3 Способа

Источник: https://youtu.be/o7wC7v5KAZ8

3

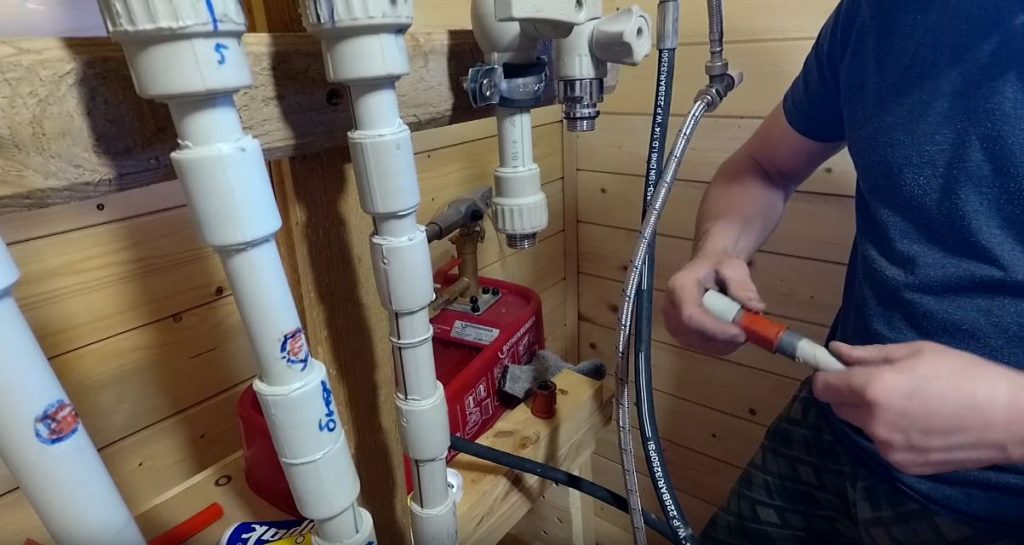

При необходимости соединения можно дотянуть при помощи трубных ключей.

При необходимости соединения можно дотянуть при помощи трубных ключей

Источник: https://youtu.be/o7wC7v5KAZ8

4

В обратную сторону металлической муфты вкручиваем, также на паклю и герметик, пластиковую трубу, нарезанную холодным способом.

При необходимости соединения можно дотянуть при помощи трубных ключей

Источник: https://youtu.be/o7wC7v5KAZ8

Как и при всех соединениях, важно «поймать» резьбу.
5

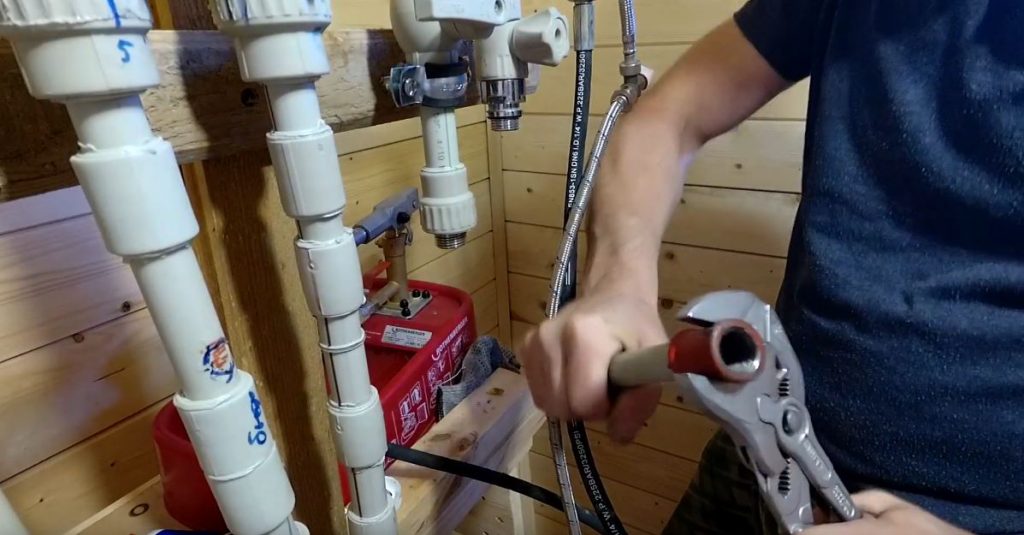

На второй конец пластиковой трубы накручиваем еще одну муфту.

На второй конец пластиковой трубы накручиваем еще одну муфту

Источник: https://youtu.be/o7wC7v5KAZ8

Проводим испытание

1

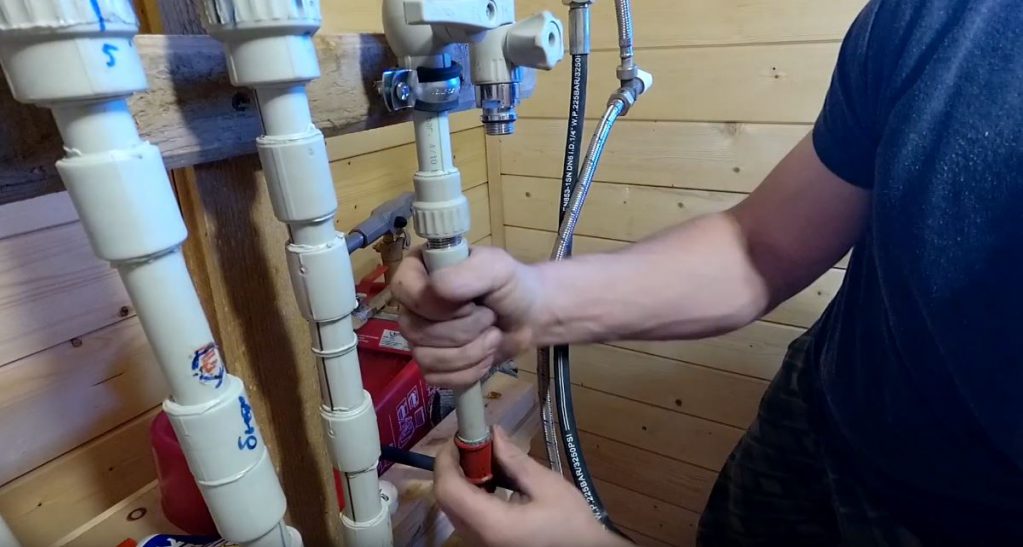

Подсоединяем собранную конструкцию к испытательному стенду.

.

Подсоединяем собранную конструкцию к испытательному стенду

Источник: https://youtu.be/o7wC7v5KAZ8

2

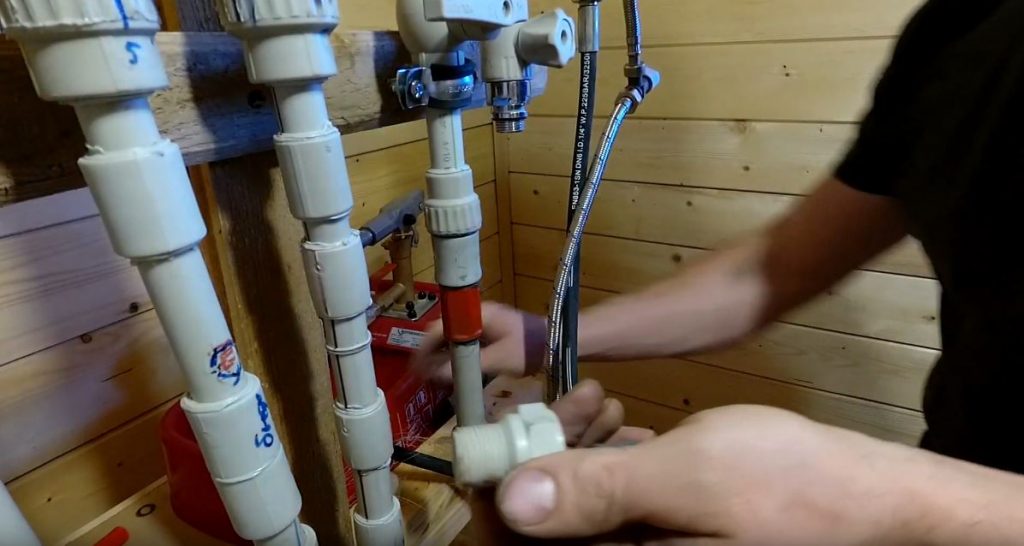

Внизу закручиваем заводскую заглушку.

Внизу закручиваем заводскую заглушку

Источник: https://youtu.be/o7wC7v5KAZ8

3

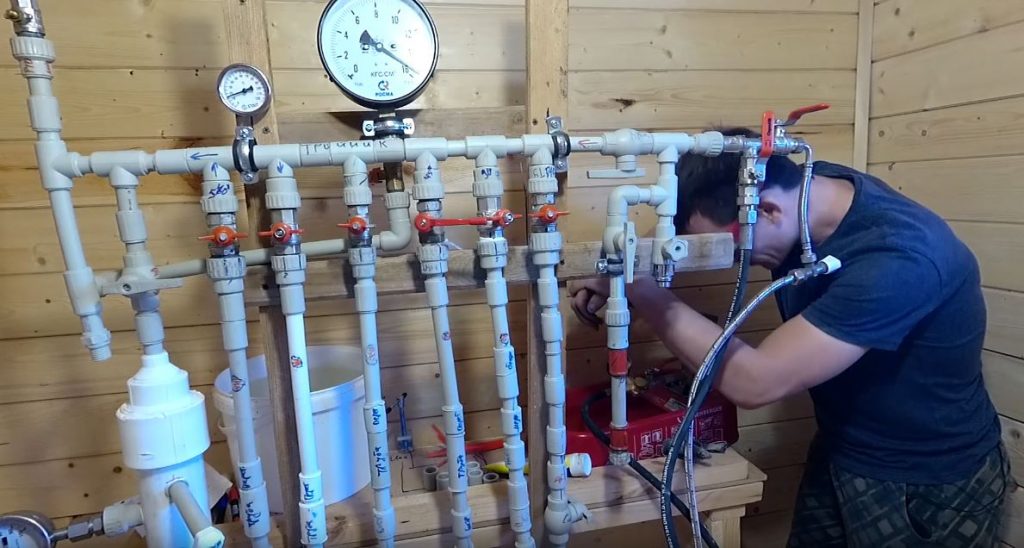

Подаем давление, постепенно увеличивая его от 1 до 45 Бар. Вот мы достигли давления 20 Бар.

Подаем давление, постепенно увеличивая его

Источник: https://youtu.be/o7wC7v5KAZ8

4

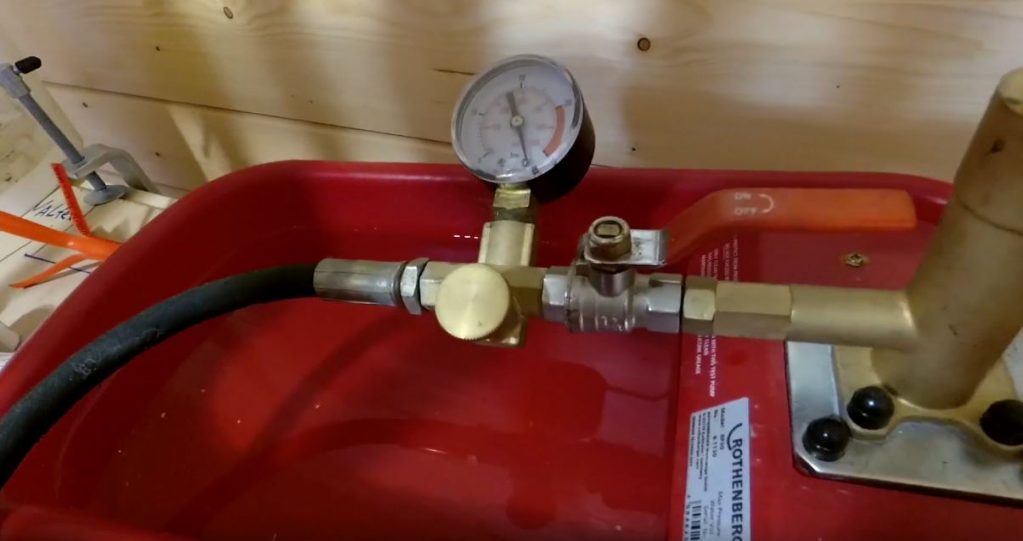

Повышаем давление до 45 атмосфер.

Повышаем давление до 45 атмосфер

Источник: https://youtu.be/o7wC7v5KAZ8

Все звенья нашей конструкции успешно прошли испытание под давлением, превышающем рабочую нагрузку водопровода в 5 раз!

Видео: Как сделать самодельную резьбу на пластиковой трубе и муфте

Как сделать самодельную резьбу на пластиковой трубе и муфте
