Установка кондиционера в квартире или частном доме

Наверное, у каждого, кто ценит комфорт, есть такой аппарат, как кондиционер. В жаркую пору, это самое то. У вас еще нет кондиционера, и вы хотите установить его своими руками? Тогда эта статься именно для вас. Если вы не любите раскидываться своими денежными средствами, то такую технику нужно покупать не в сезон, когда она востребована.

Комплект кондиционера и оборудование для установки

Читайте также:  Кондиционер для квартиры: как не ошибиться и выбрать оптимальный вариант для вашего жилья | 2019

Монтаж внешнего блока кондиционера

Монтаж внешнего блока кондиционера

Установка прибора собственным трудом — это работа, в которой есть много мелочей, если их упускать, то оно приводит к износу оборудования. Но если вы решились установить его без помощи профессионалов, то советуем придерживаться инструкции, указанной ниже.

В комплект электро-кондиционера входят такие компоненты:

  • Наружный блок

Наружный блок

Наружный блок

  • Внутренний блок

Внутренний блок

Внутренний блок

  • Металлическая рамка. Применяется для монтажа

Металлическая рамка

Металлическая рамка

  • Гайки, саморезы с дюбелями (для крепления рамки)

Гайки, саморезы с дюбелями (для крепления рамки)

Гайки, саморезы с дюбелями (для крепления рамки)

  • Дренажные трубки. Используется для удаления влаги

Дренажные трубки

Дренажные трубки

  • Пульт для управления аппаратом

Пульт для управления аппаратом

Пульт для управления аппаратом

  • Инструкция

При самостоятельной установке механизма требуется дополнение стандартной комплектации. Они состоят из таких компонентов:

  • электро-кабели. Чаще всего используют четырех жильные кабели с длиной около 30 см
  • кронштейны, для монтажа наружной модели
  • Медные трубки с заглушками. Длина трубки соответствует длине трассы
  • термоизоляция. Его длина равна длине трассы * 2
  • армированный скотч

Медные фитинги для кондиционирования

Медные фитинги для кондиционирования

Если прибор уже куплет, стоит выбрать место для установки. Учитываем такие факторы:

  • требования аппарата
  • максимальная длинна и ширина боковых частей
  • установка наружной части. Не на все здания можно вешать наружный блок. Если некуда его прикрепить, то обычно ставят на балкон

Инструменты и оборудование для работы

Инструменты и оборудование для работы

Оборудование для установки:

  • Перфоратор с буром (длина 45 мм)
  • Насос вакуумный
  • Коллектор

Набор трубочных изделий, для крепления

Набор трубочных изделий, для крепления

Набор труб:

  • 2 медные трубы; диаметр одной 6,35мм, другой9,52мм
  • Изоляция
  • Шланг для дренажа
  • Электропроводка
  • Кронштейн для крепления

Читайте также: Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Крепление блоков

Читайте также:  Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео

Подключение кондиционера

Подключение кондиционера

Установка внешней части

Читайте также: Выбираем и устанавливаем межкомнатные двери: пошаговая инструкция для установки своими руками | 80+ Фото & Видео

В первую очередь устанавливается наружная часть. Первое правило — не забывать о технике безопасности, если установка происходит выше второго этажа. При установке учитывайте такие факторы:

  • Блок не должен закрывать вид соседям
  • Конденсат не должен стекать по стене
  • Прикреплять прибор нужно так, чтобы вы могли оказывать ему техническое обслуживание

Схема крепления кондиционера

Схема крепления кондиционера

При креплении наружного блока на балконе нужно так же соблюдать правила:

  • убедится, что прочность балкона достаточна, чтобы выдержать прибор. В среднем вес такого изделия составляет 10-15кг
  • при возможности нужно крепить в таком месте, где со всех сторон дует ветер, чтобы конденсат не стекал по стене

Установка модуля снаружи

Установка модуля снаружи

Рекомендации по установке кондиционеров:

  • Блок внутри надо устанавливать так, чтоб воздух не обдувал вас, иначе ангина и бронхит будут обеспечены
  • Расстояние от потолка должно составлять 100 мм. А от боковой стены 125 мм
  • Наружный модуль нужно прикреплять так, чтоб вы могли дотянуться до него для профилактического обслуживания
  • Расстояние наружного изделия от задней стены должно составлять 20 см, а от боковой 300 мм

Отступы от краев стен

Отступы от краев стен

Модуль снаружи по возможности нужно ставить не сбоку от окна, а лучше всего под окном, так как если вы решитесь вызывать мастера при поломке либо для проверки прибора, то он вполне может отказаться от работы из-за не правильного монтажа.

Крепление наружного и внутреннего блока, наклон и магистрали

Крепление наружного и внутреннего блока, наклон и магистрали

Установка внутренней части

Читайте также: Изготовление гардеробной своими руками: как оборудовать систему хранения в кладовке или спальне? | 100+ Фото & Видео

Установка внутренней части

Установка внутренней части

Первым делом нужно правильно устроить электропроводку. Убедитесь, что проводка выдержит такую нагрузку.

Рекомендации по креплению устройства:

Внутренняя часть должна располагаться так, чтобы возле нее не было никаких лишних предметов.В ином случае они будут мешать охлаждению прибора. Не стоит размещать кондиционер над камином или другим источником тепла. Ветер из электро-кондиционера не должен напрямую дуть на человека, если конечно, хотите сохранить свое здоровье.

Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Как правильно установить проводку

Читайте также: [Инструкция] Соединение проводов в распределительной коробке: типы соединений и их применение

Подключение электропроводки кондиционера

Подключение электропроводки кондиционера

Обычно для внутреннего блока ставят другую электропроводку. Обязательно установите автомат для отключения. Далее подключаем проводку к щитку. Наружную и внутреннюю часть нужно соединить двумя медными трубками, но перед этим нужно сделать дыру в стене, чтобы трубки можно было провести к блокам.

  • Трубки применяются с разными диаметрами, один больше другого, а их длина равна длине кондиционера + 40см. Отрезаем нужный кусок, заглушим края и проводим через стену
  • Обязательно одеваем термоизоляцию, чтобы вода в трубках зимой не замерзала
  • Подключаем провода к клеммам, ихние цвета должны совпадать. Один конец большой трубы подключают к выходу кондиционера, а другой конец выводят на улицу либо в канализацию

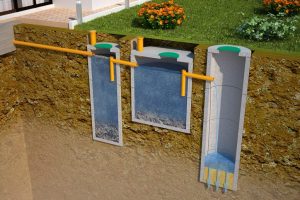

Читайте также: Септик для дома — канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

Запускаем систему

Читайте также:   Фальш-камин своими руками из подручных материалов: 140 фото в интерьере, видео сборки + пошаговая инструкция

Стрелки манометра, проверка давления, заглушки

Стрелки манометра, проверка давления, заглушки

Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:

  • Присоединить большую трубу к порту, который находится на газовой стороне
  • Средний шланг подсоедините к насосу, закройте все краны
  • Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
  • Если манометр поднимается до нуля, то стоит переделать вашу систему
  • Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)

Читайте также: Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Безопасность

Читайте также:  Секреты шумоизоляции стен в квартире: используем современные материалы и технологии (25+ Фото & Видео) +Отзывы

Повреждённый кондиционер

Повреждённый кондиционер

Электрическая схема подключения должна соответствовать «Правилам устройства электроустановок», так как кондиционер это прибор сильной мощности. Перед тем как купить прибор, нужно посчитать мощность ваших электрических устройств и сравнить все ограничения. В ином случае это может привести к аварийным ситуациям.

Читайте также: Как сделать монтаж водяного теплого пола своими руками: пошагавшая инструкция монтажа на все виды покрытий (20+ Фото & Видео) +Отзывы

Соединение блоков

Читайте также: ТОП-10 Лучших фильтров для воды под мойку | Обзор самых популярных моделей в 2019 году +Отзывы

Соединение блоков кондиционера

Соединение блоков кондиционера

Для того чтобы кондиционер работал нужно соединить два модуля.

Во-первых, снять крышку на клеммах блоков и подключить кабели питания и управления.

Во-вторых, провести монтаж трассы устройства, надеть термоизоляцию. После прикрепления трассы надо измерить магистрали и обрезать трубки под них, оставив 15 см в запас. В-третьих, закрепляем дренажную трубку, используя хомуты.

Читайте также: Монтаж сайдинга: пошаговая инструкция обустройства фасада своими руками. Онлайн-калькулятор для расчета необходимых материалов (Фото & Видео) +Отзывы

Вакуумирование

Читайте также:  Отделка прихожей декоративным камнем: виды отделочного камня, обустройство своими руками (100+ Фото & Видео)

Вакуумирование кондиционера

Вакуумирование кондиционера

Для удаления влаги используется вакуумирование системы. Подключаем кондиционер к вакуумному насосу примерно на 1 час. С завода в систему закачивают фреон, мы должны подключить манометр, чтоб контролировать давление.

После этого включается автомат-разделитель, а система автоматически переходит в тестовый режим.

Одним словом, монтаж и установка кондиционера, это сложное и ответственное дело, поэтому некоторые владельцы вызывают мастеров от фирмы поставщика. Но к сожалению не каждый может себе это позволить. Поэтому, при самостоятельной установке не нужно забывать о технике безопасности.
