Сверлильный станок из домкрата | Делаем точный станок из подручных средств без лишних затрат

Сверлильный станок

Все мы из опыта работы в школьных мастерских знаем, насколько легок и удобен в эксплуатации сверлильный станок. Ведь с его помощью можно получать отверстия точного диаметра строго под нужным углом. А при использовании электродрели сверло часто уводит в сторону. В нашей статье мы расскажем, как изготовить сверлильный станок из домкрата. Правда для его изготовления понадобится еще и двигатель от старой стиральной машинки, но его можно недорого купить в мастерских по обслуживанию бытовой техники.

Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы Читайте также: Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы

Материалы для изготовления

Для того, чтобы сделать сверлильный станок, вам понадобятся:

  • двигатель от старой стиральной машинки с редуктором и втулкой, смонтированные на одной пластине;
  • механический автомобильный домкрат;
  • патрон от дрели;
  • металлический короб нужных формы и размера;
  • болты, гайки, шайбы;
  • маркер;
  • сверлильный станок или дрель;
  • отвертка или шуруповерт;
  • сварочный аппарат;
  • круг из толстого металла для станины;
  • маховик.

Шаг 1. Прикрепляем домкрат к монтажной пластине

1

Снимаем ремень от двигателя к редуктору и откручиваем двигатель от пластины.

2

Маркером намечаем места крепления домкрата и просверливаем их.

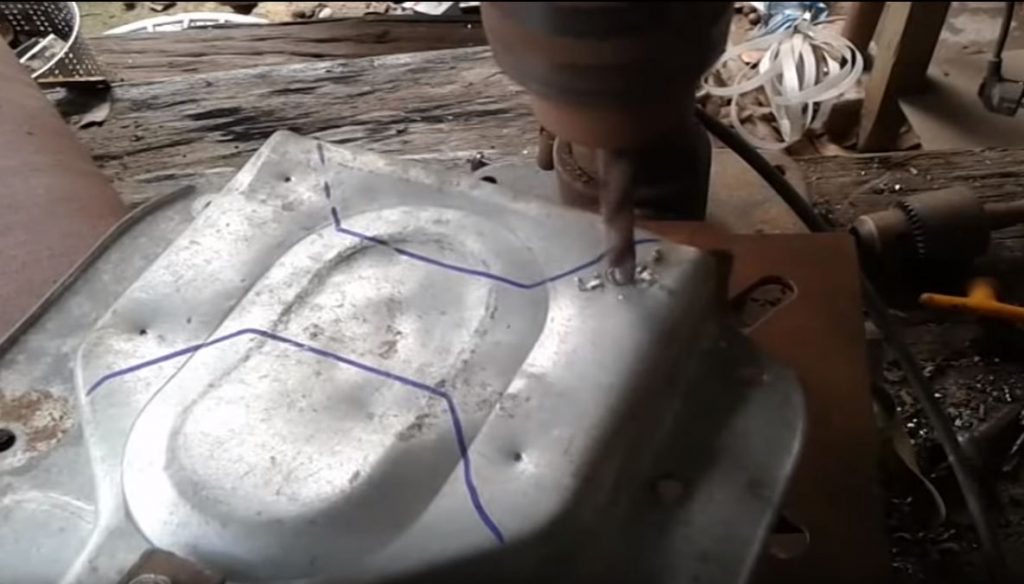

Маркером намечаем места крепления домкрата и просверливаем их

Источник: https://youtu.be/DW3rZWD0L1I

3

Намечаем и просверливаем отверстия в упорной подошве механического домкрата и прикручиваем его к пластине с наружной стороны болтами с шайбами и гайками.

4

Устанавливаем двигатель на место и надеваем ремень.

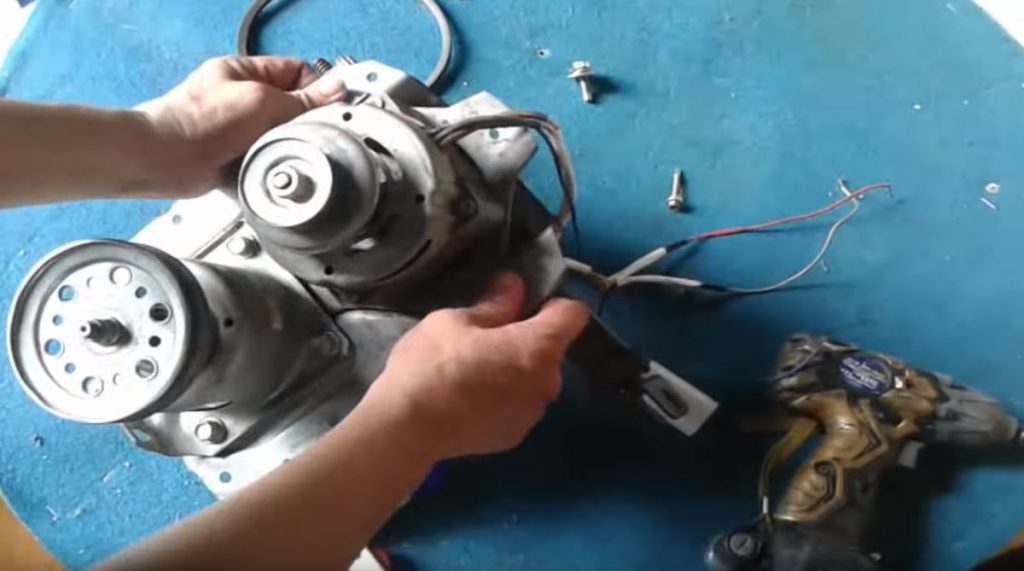

Устанавливаем двигатель на место и надеваем ремень

Источник: https://youtu.be/DW3rZWD0L1I

Шаг 2. Подсоединяем патрон

1

Для удобства в работе станка, вал втулки редуктора необходимо немного удлинить. Для этого воспользуемся болтом по резьбе патрона от дрели, шляпку которого приварим к валу.

Во избежание биения вала соединение следует проводить точно в одной плоскости.
2

Накручиваем патрон. Для надежной фиксации патрона используем контргайку.

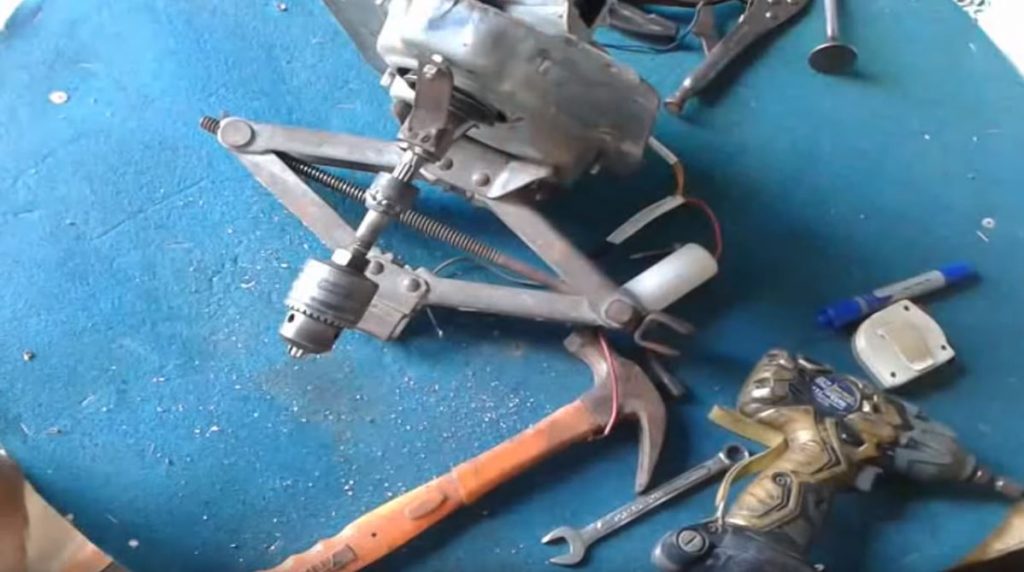

Накручиваем патрон

Источник: https://youtu.be/DW3rZWD0L1I

Общая длина удлиненного вала должна соответствовать высоте опущенного домкрата.

Шаг 3. Собираем станок на станине

1

В качестве станины будем использовать круг достаточного диаметра из толстого металла. Привариваем домкрат к краю круга.

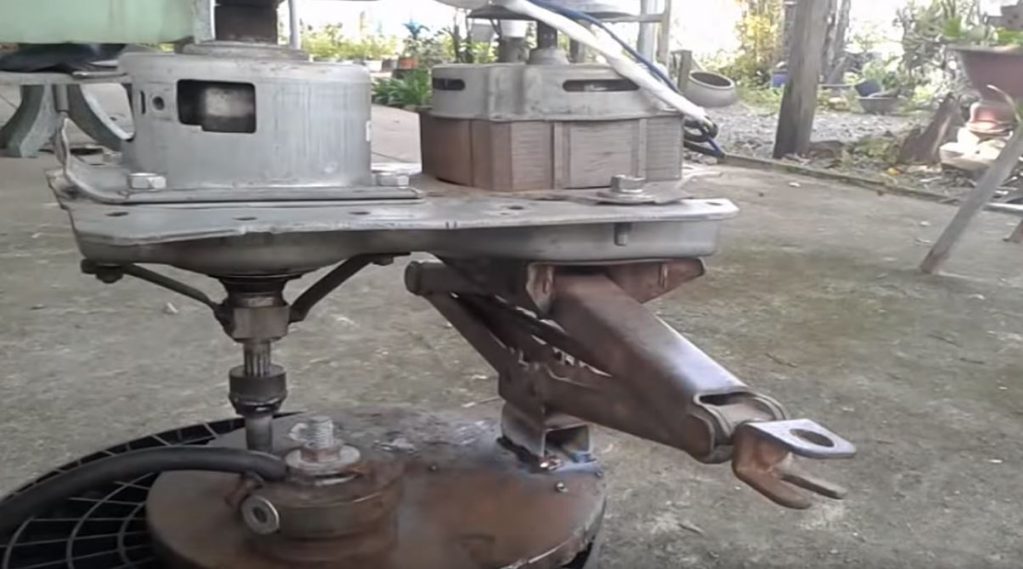

Привариваем домкрат к краю круга

Источник: https://youtu.be/DW3rZWD0L1I

Перед привариванием убедитесь, что удлиненный вал редуктора строго перпендикулярен пластине.
2

Для более плавного управления ходом станка привариваем маховик к регулировочному винту домкрата.

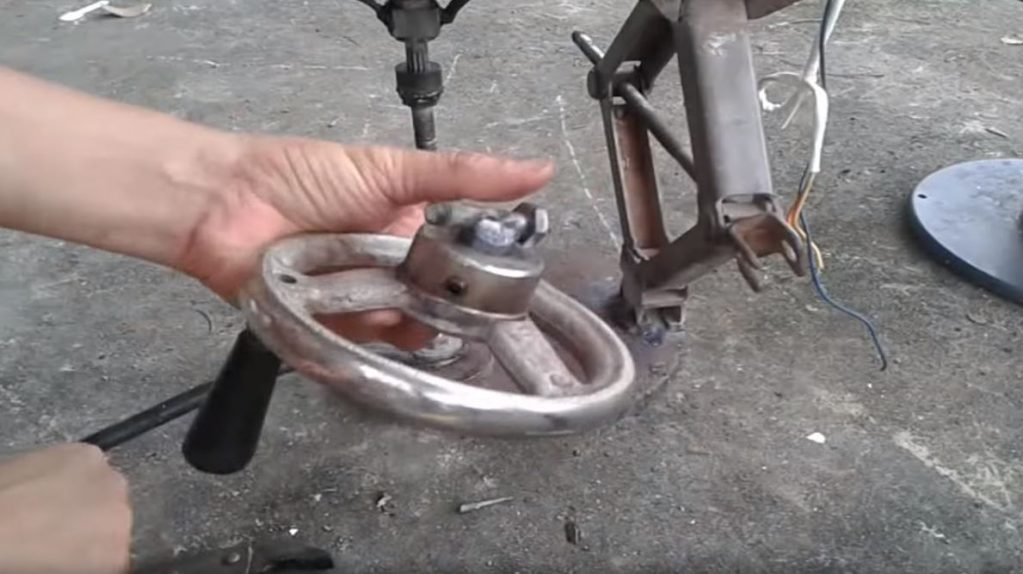

привариваем маховик к регулировочному винту домкрата

Источник: https://youtu.be/DW3rZWD0L1I

Если вы хотите, чтобы маховик был съемным, сделайте переходник из кусочка трубы и болта.
3

Устанавливаем кнопку включения и подсоединяем к ней провода.

4

Сверху накрываем мотор кожухом подходящего размера.

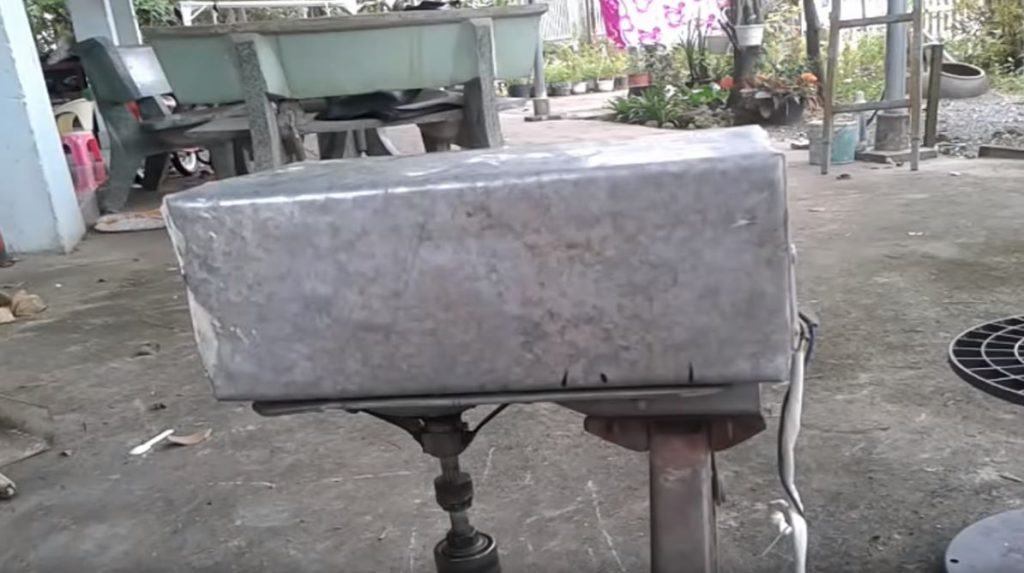

Сверху накрываем мотор кожухом подходящего размера

Источник: https://youtu.be/DW3rZWD0L1I

Если такого нет, его можно изготовить из жести.
5

Наш сверлильный станок из домкрата готов к работе.

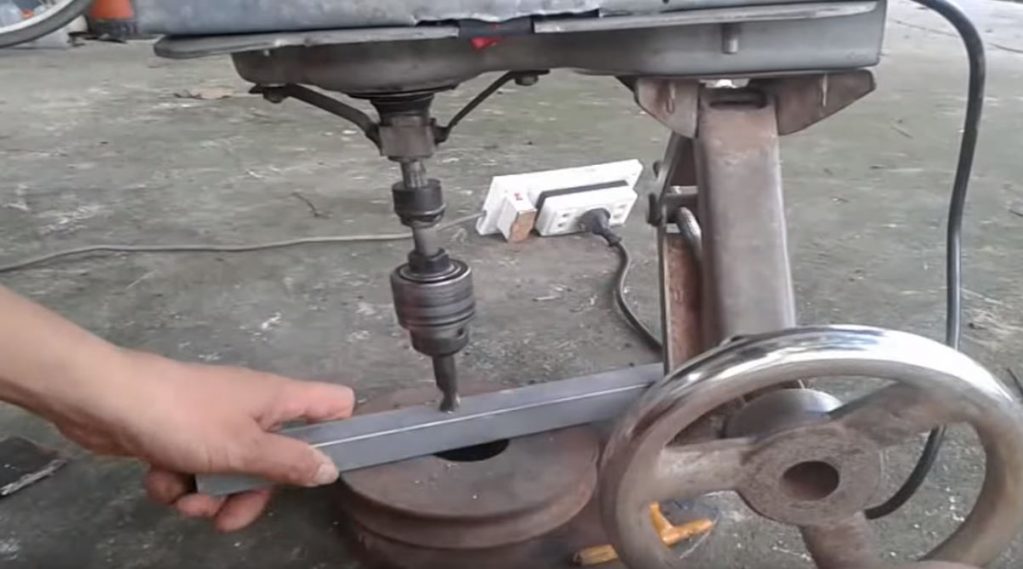

Наш сверлильный станок из домкрата готов к работе

Источник: https://youtu.be/DW3rZWD0L1I
