Беспроводная передача электричества ⚡ своими руками | Раскрываем секрет бесконтактного зарядного устройства

беспроводная передача электричества

Со школьных уроков физики мы все усвоили тот факт, что электрический ток передается по проводам. С появлением смартфонов с возможностью бесконтактной зарядки, у многих возникает вопрос: “Как же все-таки передается электричество без проводов?” В этой статье мы немного приоткроем завесу над тайнами физики и даже создадим устройство, способное на расстоянии зарядить смартфон.

Материалы для изготовления

Для того, чтобы провести опыт, вам понадобятся:

  • медная проволока;
  • двигатель постоянного тока на 3,5 В;
  • труба ø50 мм;
  • светодиод;
  • паяльник;
  • три аккумулятора 18650;
  • пластиковые контейнеры на 1 и 3 аккумулятора.

Шаг 1. Подготавливаем катушки индуктивности

1

На трубу наматываем 100 витков медной проволоки и снимаем катушку с трубы. Всего необходимо изготовить две такие катушки.

2

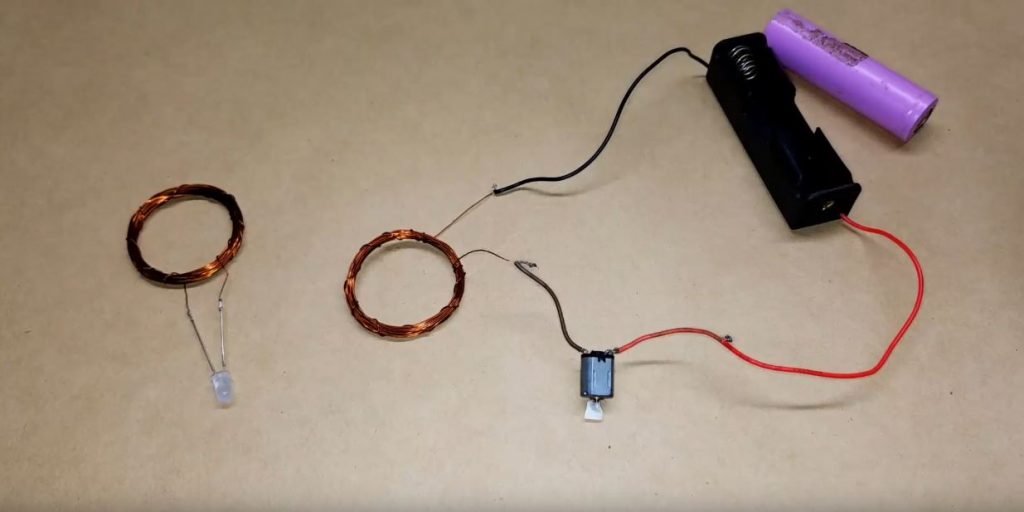

К первой катушке припаиваем последовательно пластиковый контейнер на 1 аккумулятор и двигатель, ко второй – светодиод.

К первой катушке припаиваем последовательно пластиковый контейнер на 1 аккумулятор и двигатель, ко второй – светодиод

Источник: https://youtu.be/6YrhSKOoksA

Шаг 2. Проводим эксперимент

1

Вставляем аккумулятор в контейнер. Двигатель заработал.

2

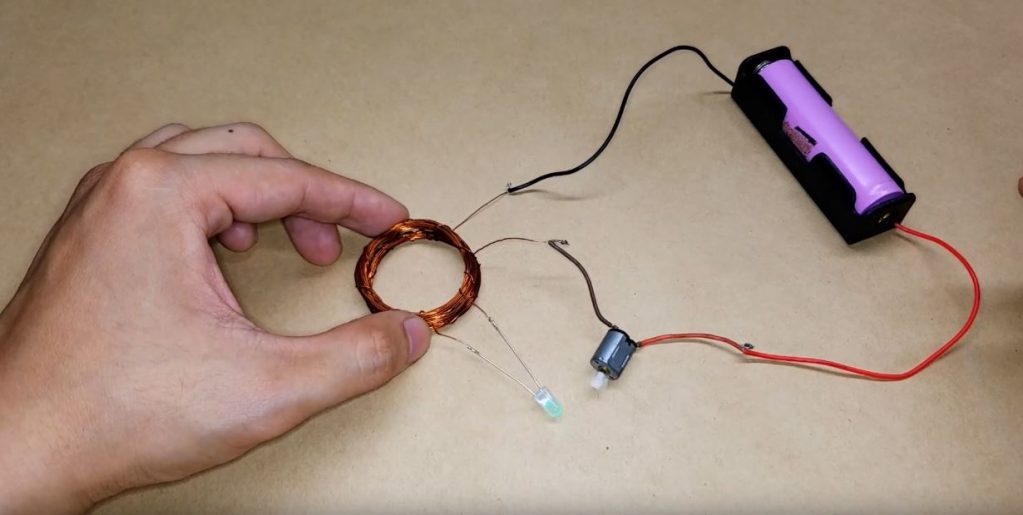

Подносим вторую катушку к первой – светодиод загорается.

Подносим вторую катушку к первой – светодиод загорается

Источник: https://youtu.be/6YrhSKOoksA

При работе электродвигателя постоянного тока происходит последовательный разрыв и соединение электрической цепи. В первой катушке создается электромагнитное поле, которое передается на вторую. Вследствие этого светодиод загорается. Энергия передается через магнитное поле.
3

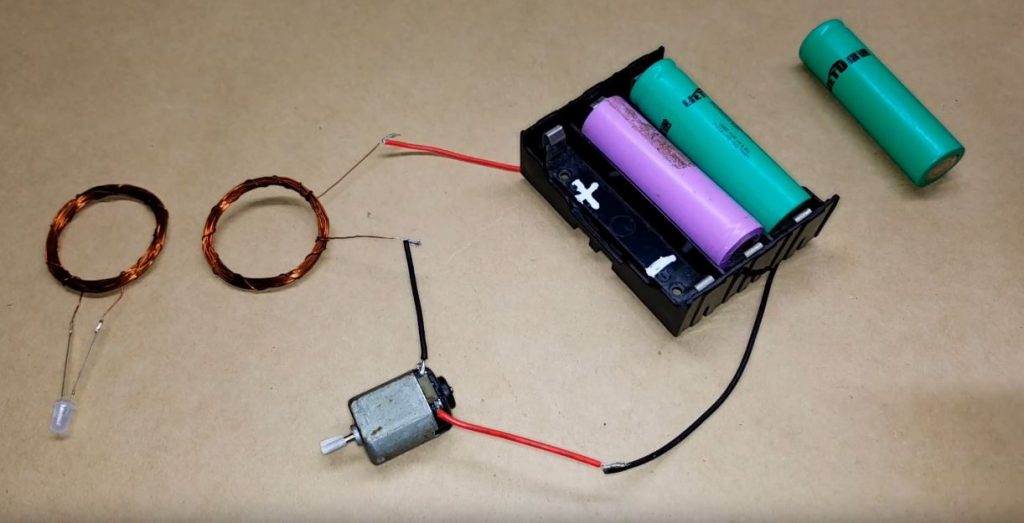

Увеличим передаваемую энергию. Для этого отсоединяем контейнер на 1 аккумулятор и на его место припаиваем трехаккумуляторный.

Увеличим передаваемую энергию

Источник: https://youtu.be/6YrhSKOoksA

4

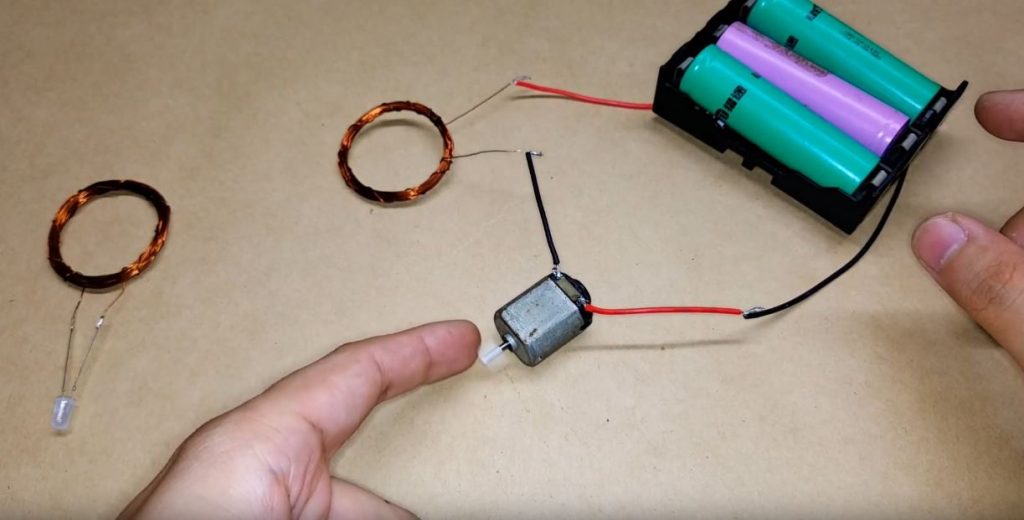

Вставляем аккумуляторы. Двигатель заработал значительно быстрее.

Вставляем аккумуляторы

Источник: https://youtu.be/6YrhSKOoksA

5

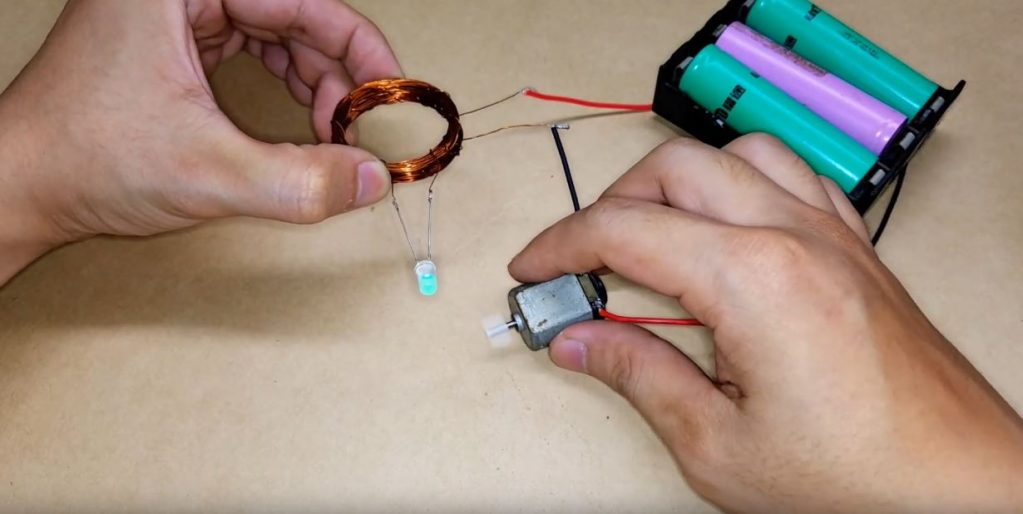

Подносим вторую катушку к первой. Светодиод загорается значительно ярче!

Светодиод загорается значительно ярче!

Источник: https://youtu.be/6YrhSKOoksA

По такому же принципу работают и бесконтактные зарядные устройства.
