Электронные самоделки

Время карантина, как, впрочем, и летних каникул – это повод уделить дополнительное время семье и детям. Часто возникает вопрос: чем можно заняться вместе с детьми? В статье мы расскажем, как разнообразить семейный досуг, создавая различные электронные самоделки своими руками. Вы не только прекрасно проведете время вместе с детьми, но и значительно расширите их кругозор.

Нужно установить розетку, а провода слишком короткие? Простой лайфхак Читайте также: Нужно установить розетку, а провода слишком короткие? Простой лайфхак

Материалы для работы

№1. Зажигаем LED лампу от “Кроны”

Для того, чтобы зажечь лампочку от батарейки, вам понадобятся:

  • повышающий трансформатор с 12 до 220 В;
  • двигатель постоянного тока на 5 В;
  • LED лампа на 220 В, 3 Вт;
  • батарейка “Крона”;
  • изолированные провода;
  • паяльник.

1

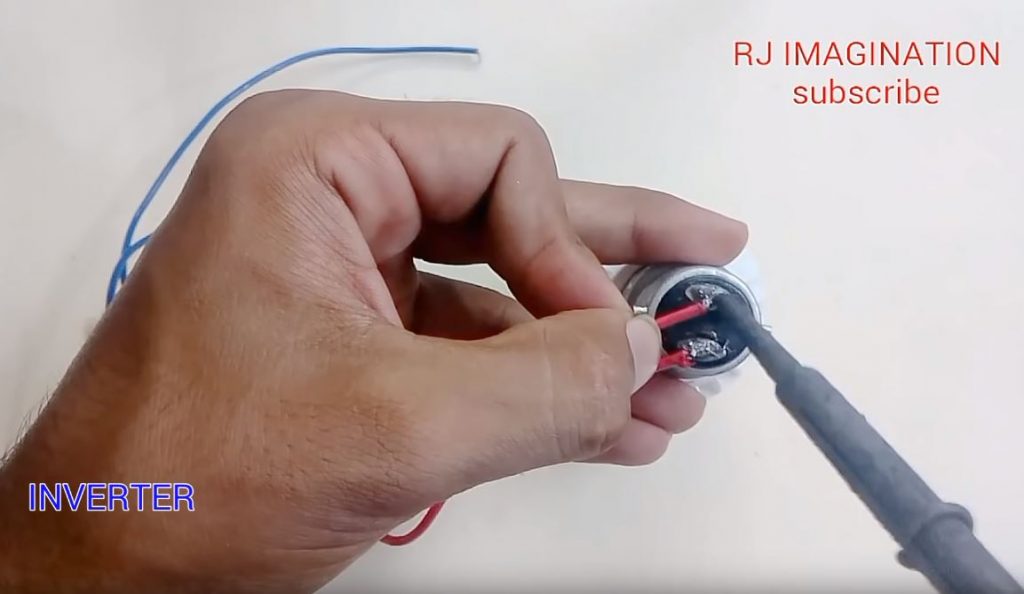

Подпаиваем провода вторичной обмотки трансформатора к лампочке.

Подпаиваем провода вторичной обмотки трансформатора к лампочке

Источник: https://youtu.be/ymncTlxfBJ8

Трансформатор можно взять из старого музыкального центра.
2

К первичной обмотке подпаиваем последовательно батарейку и двигатель, который можно взять от любой сломанной игрушки. Лампочка горит.

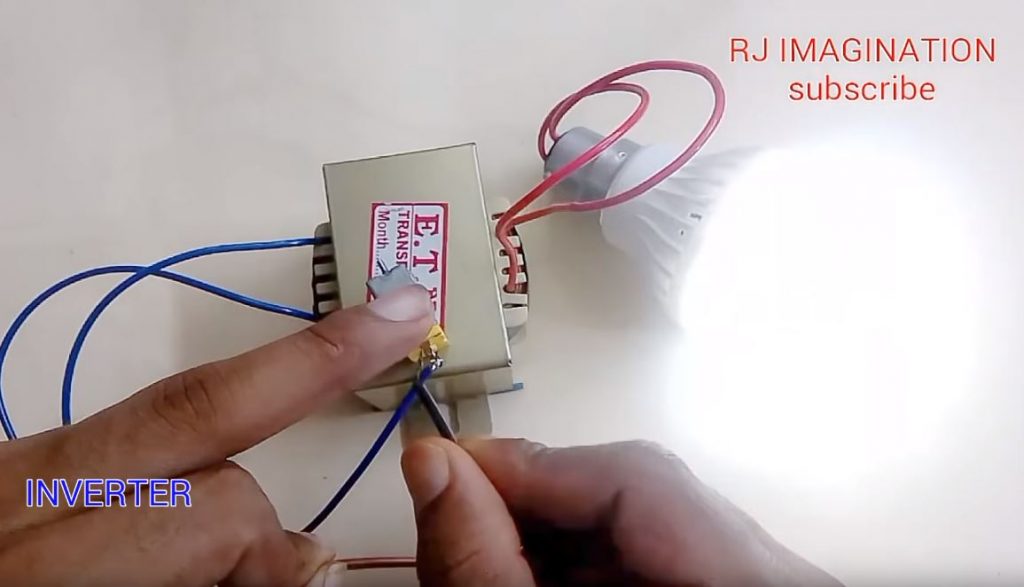

Лампочка горит

Источник: https://youtu.be/ymncTlxfBJ8

Двигатель постоянного тока при своей работе периодически замыкает и размыкает цепь. В результате этого в первичной обмотке трансформатора возникает переменное напряжение, которое трансформируется во вторичной обмотке, достаточное для загорания лампочки.

№ 2. Датчик движения

Для создания датчика, вам понадобятся:

  • инфракрасный приемник;
  • красный светодиод;
  • фототранзистор на 500 люкс;
  • зуммер;
  • паяльник;
  • изолированные провода;
  • батарея питания на 4 В;
  • универсальная плата.

1

Датчик будем собирать по следующей схеме на универсальной плате.

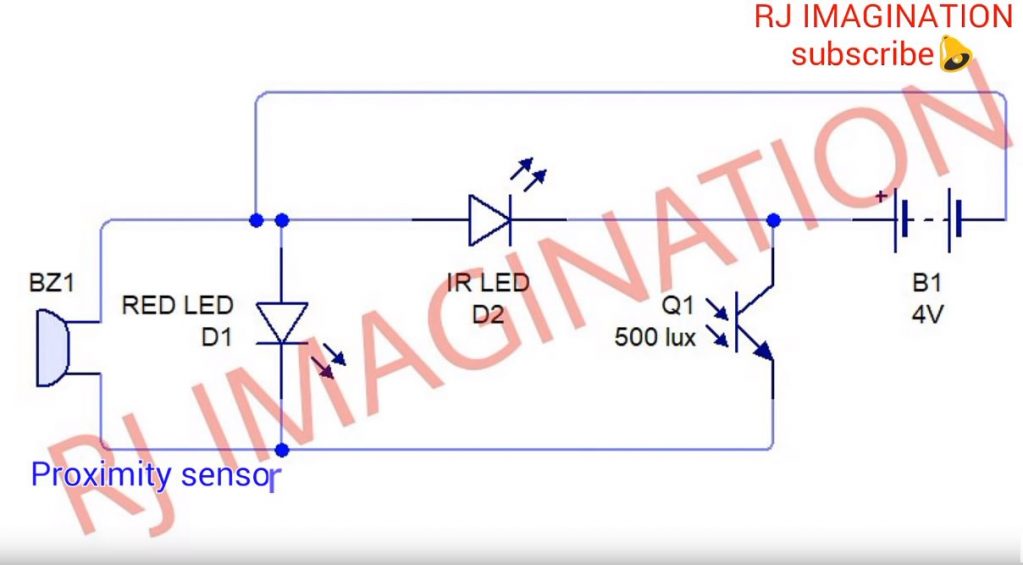

Датчик будем собирать по следующей схеме

Источник: https://youtu.be/ymncTlxfBJ8

2

Подпаиваем все детали на универсальной плате.

3

Соблюдая полярность, подсоединяем проводами батарею питания.

4

При приближении к датчику какого-либо предмета, загорается светодиод и срабатывает зуммер.

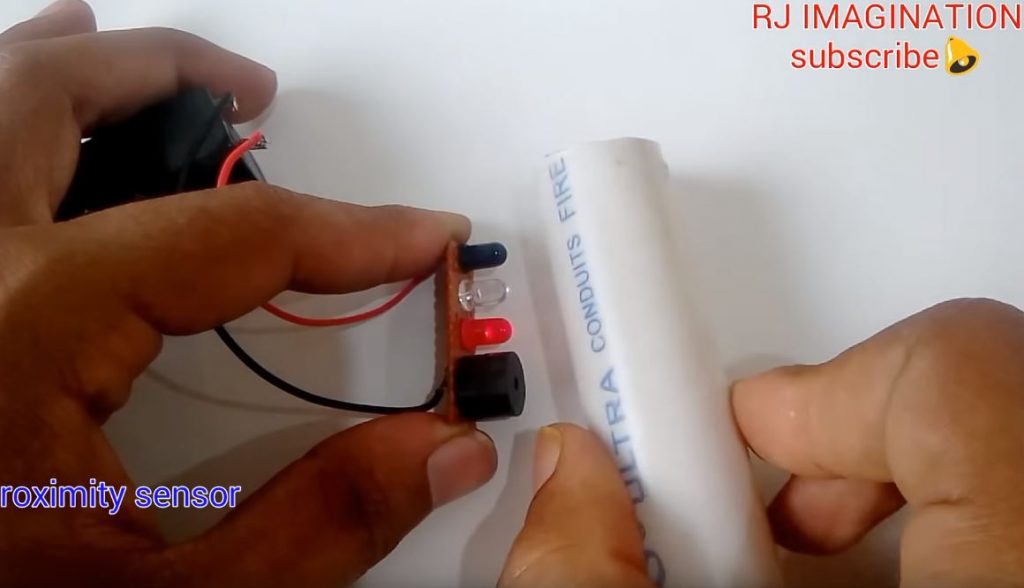

При приближении к датчику какого-либо предмета, загорается светодиод и срабатывает зуммер

Источник: https://youtu.be/ymncTlxfBJ8

№ 3. Индикатор уровня напряжения

Для создания индикатора, вам понадобятся:

  • четыре светодиода на 1,5 В разного цвета;
  • резисторы 580 Ом, 1 кОм (2 шт.), 2,2 кОм;
  • изолированные провода;
  • паяльник;
  • универсальная плата.

1

Собирать индикатор будем на универсальной плате по следующей схеме.

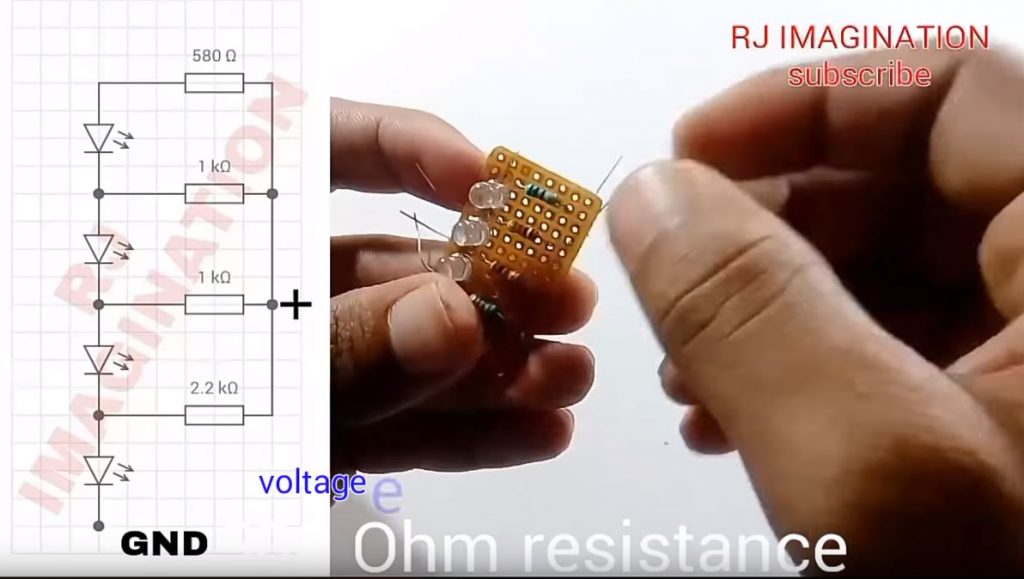

Собирать индикатор будем на универсальной плате по следующей схеме

Источник: https://youtu.be/ymncTlxfBJ8

2

Подпаиваем на плате все детали, соблюдая полярность светодиодов.

3

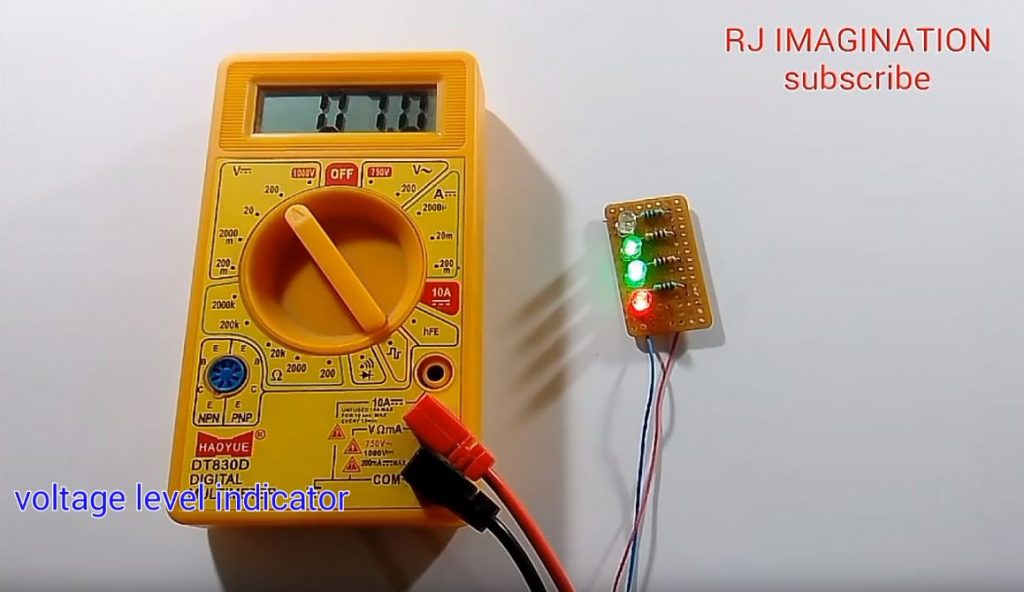

Подпаиваем провода от источника питания и подсоединяем мультиметр.

4

При последовательном увеличении напряжения видим срабатывание определенных светодиодов.

подсоединяем мультиметр

Источник: https://youtu.be/ymncTlxfBJ8

Примененные в схеме резисторы устанавливают порог срабатывания светодиодов: от минимального напряжения на первом – до максимального на последнем.

№ 4. Электрический генератор из старого динамика

Для создания генератора, вам понадобятся:

  • динамик от старого музыкального центра;
  • два электролитических конденсатора емкостью 4700 мкФ, 10 В;
  • светодиод;
  • резистор на 10 Ом;
  • диод;
  • паяльник;
  • соединительные провода с крокодилами на одной стороне.

1

Спаиваем параллельно два конденсатора.

2

Подпаиваем через сопротивление светодиод.

3

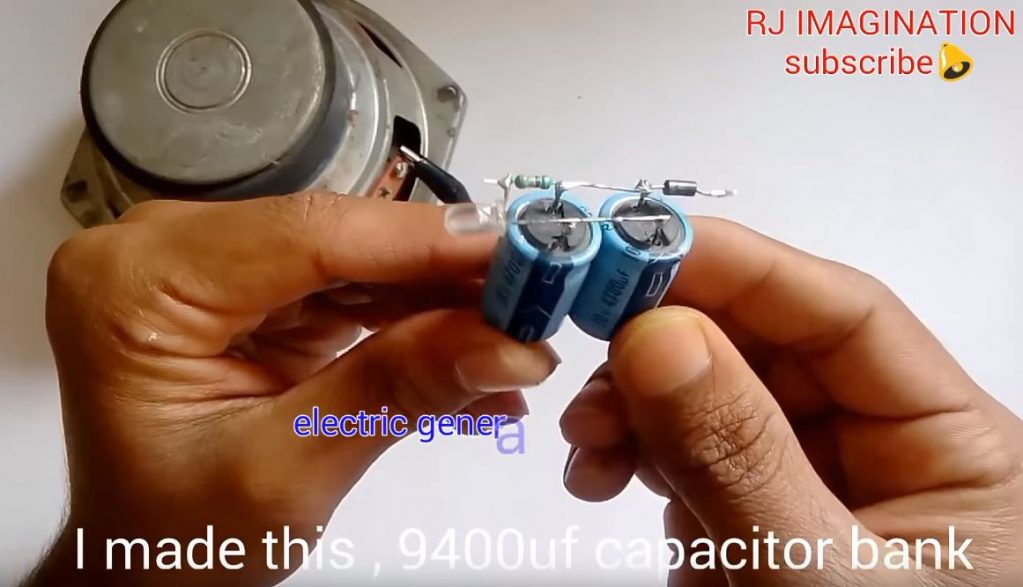

С другой стороны подпаиваем диод.

С другой стороны подпаиваем диод

Источник: https://youtu.be/ymncTlxfBJ8

4

Подпаиваем провода.

5

Подсоединяем провода к диффузору и начинаем ритмично стучать по нему рукой. Через несколько секунд светодиод загорается.

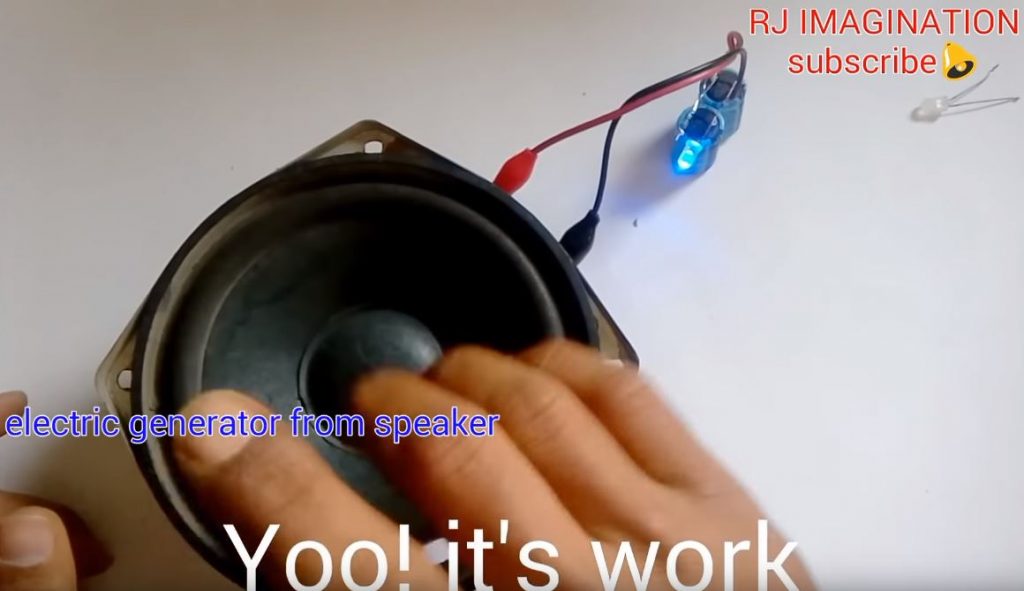

Подсоединяем провода к диффузору

Источник: https://youtu.be/ymncTlxfBJ8

При движении диффузора, генерируется напряжение, от которого заряжаются конденсаторы. После их зарядки загорается светодиод. Емкости конденсаторов достаточно для горения светодиода на протяжении двух минут без дополнительной подзарядки.

№ 5. Аккумуляторный ночник на солнечной батарее

Для создания ночника, вам понадобятся:

  • солнечная панель JY 110х56 на 5 В;
  • резисторы на 330 и 10 Ом;
  • диод IN4007;
  • аккумулятор 18650;
  • изолированные провода;
  • кусок пластиковой трубы
  • клеевой пистолет;
  • выключатель;
  • кусачки;
  • паяльник;
  • светодиодный индикатор;
  • светодиод мощностью 1 Вт;
  • нож.

1

Ночник будем собирать по следующей схеме.

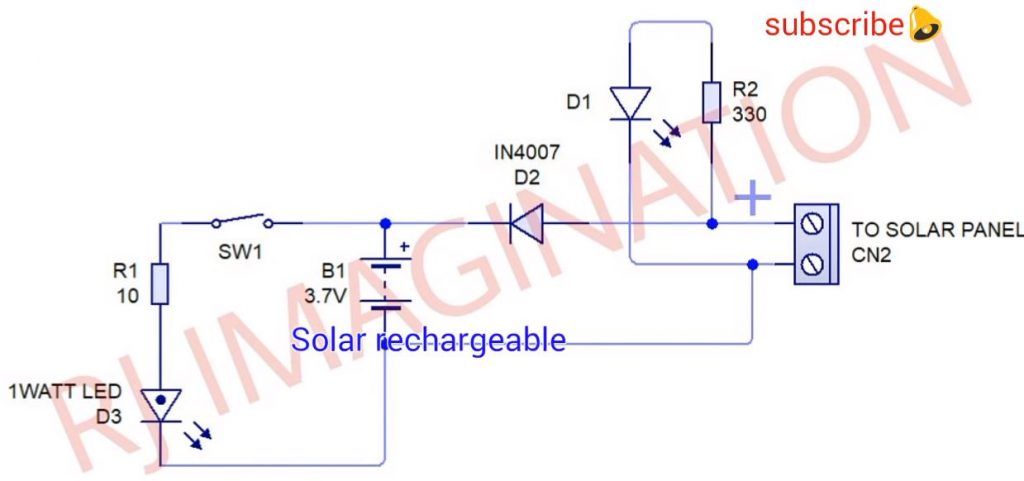

Ночник будем собирать по следующей схеме

Источник: https://youtu.be/ymncTlxfBJ8

2

Немного обкусываем ножку резистора 330 Ом и припаиваем его к плюсу солнечной батареи.

3

К другому концу резистора, соблюдая полярность, припаиваем индикатор. Второй его конец припаиваем к отрицательному выходу солнечной панели.

Если повернуть панель к свету, светодиод сразу загорается, что свидетельствует о работе солнечной батареи.
4

Подсоединяем плюс солнечной панели к аноду диода. Катод диода подпаиваем проводом к плюсу аккумулятора.

5

Вторым проводом соединяем минусы солнечной панели и аккумулятора.

Чтобы не путаться в полярности, лучше взять провода разного цвета.
6

Подпаиваем к аккумулятору два провода на лампочку.

7

В пластиковой трубе вырезаем отверстие под выключатель, вставляем в нее аккумулятор, выводим провода и приклеиваем торец трубы к панели с помощью клеевого пистолета.

Перед дальнейшей сборкой ночника убедитесь, что солнечная панель и индикатор работают нормально.
8

В крышке небольшой пластиковой бутылки паяльником проделываем отверстие.

9

Приклеиваем к ней светодиод. Подпаиваем к нему провода (один минусовой от аккумулятора – второй на выключатель) и изолируем клеем из пистолета.

10

Через сопротивление 10 Ом подсоединяем выключатель и вставляем его в трубу.

11

Закручиваем в пробку бутылку, наш ночник готов.

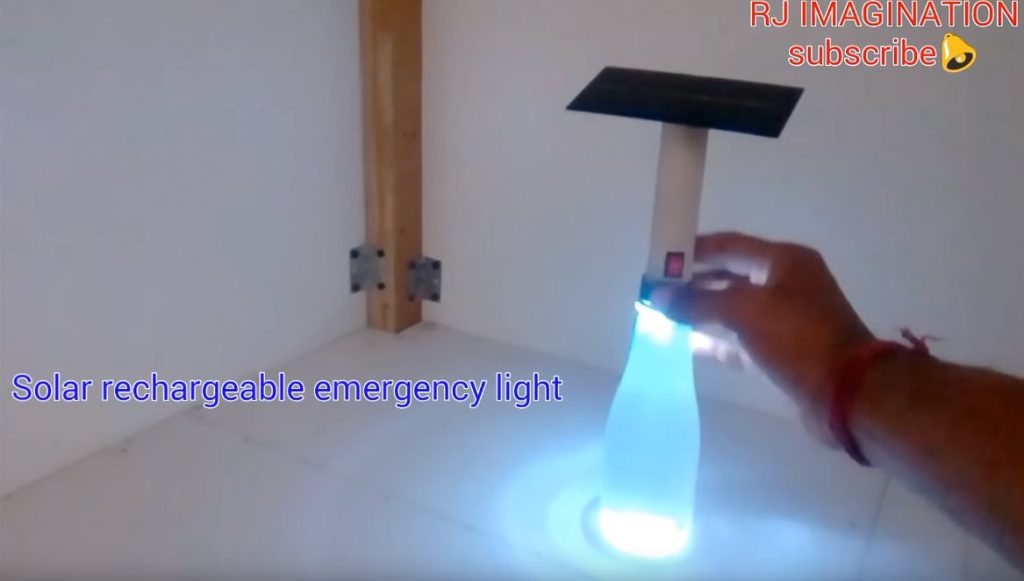

Закручиваем в пробку бутылку, наш ночник готов

Источник: https://youtu.be/ymncTlxfBJ8

Днем аккумулятор будет заряжаться от солнечного света. Его заряда вполне хватит для ночного освещения вашей спальни.
