Приспособление для распайки плат: разбираем любую плату за 5 минут 🕐

Распайка плат

Если вы профессиональный радиолюбитель, то вам известно, как много времени занимает распайка плат. Ведь приходится по-отдельности прогревать ножки каждой радиодетали. Поэтому распайка средней платы занимает около получаса. В нашей статье мы расскажем, как сделать приспособление для быстрой распайки плат. Применяя это приспособление, вы сможете распаять любую плату быстрее, чем за пять минут. Не верите? Тогда прочитайте нашу статью и убедитесь в этом сами.

Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео) Читайте также: Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)

Материалы для изготовления

Для того, чтобы сделать приспособление для быстрой распайки, вам понадобятся:

  • нагревательный элемент на 220 В (возможно, от старой мультиварки);
  • консервная банка либо кусок жести;
  • ножницы по металлу;
  • отвертка;
  • саморезы;
  • деревянный брусок;
  • шнур электропитания с вилкой;
  • выключатель;
  • пила;
  • дрель или шуруповерт;
  • маркер;
  • линейка;
  • паяльник;
  • припой.

Шаг 1. Делаем каркас ванночки

1

Из консервной банки или листовой жести вырезаем полоску достаточной длины, чтобы обогнуть ею по периметру нагревательный элемент.

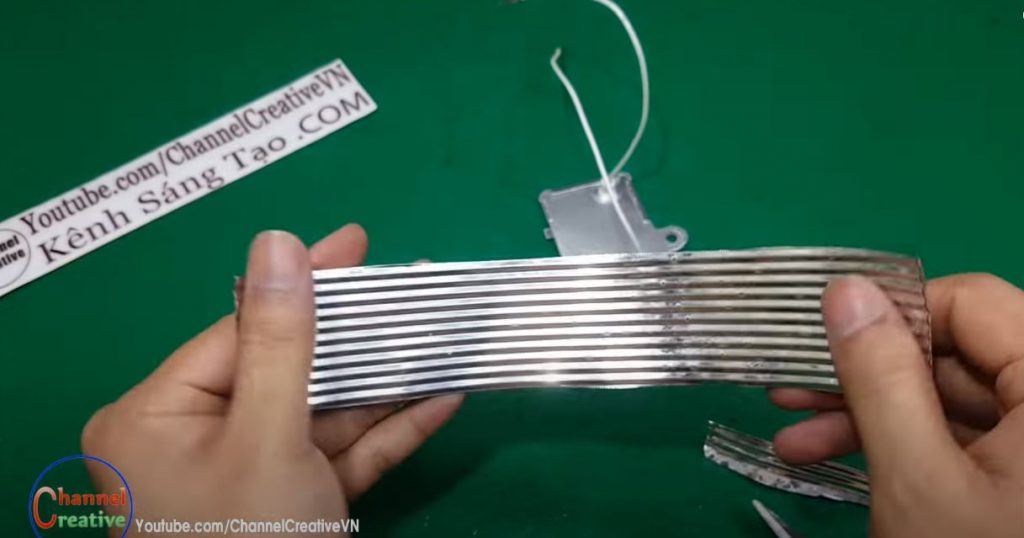

Из консервной банки или листовой жести вырезаем полоску

Источник: https://youtu.be/ZV_5tLEbiVo

2

Размечая маркером и помогая линейкой сгибаем жесть в прямоугольник.

3

В нижней части ванночки надрезаем полоски. Загибаем их через одну и, поместив нагревательный элемент, закрепляем его оставшимися полосками.

поместив нагревательный элемент, закрепляем его оставшимися полосками

Источник: https://youtu.be/ZV_5tLEbiVo

Если ванночка получилась слишком глубокая, немного срежьте верхний бортик. Это даст возможность уменьшить количество необходимого припоя, и существенно сократит время нагревания до рабочей температуры.

Шаг 2. Собираем приспособление для распайки

1

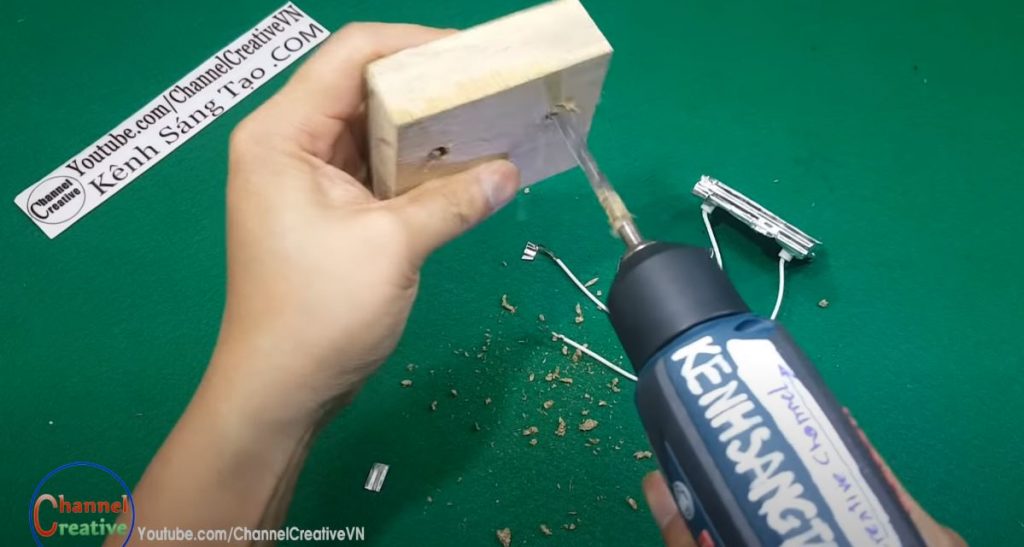

От деревянного бруска отрезаем основание ванночки и просверливаем в нем два отверстия для вывода проводов нагревательного элемента.

От деревянного бруска отрезаем основание ванночки

Источник: https://youtu.be/ZV_5tLEbiVo

2

В торце бруска делаем выемку под выключатель и отверстия для шнура питания.

3

Выводим провода нагревательного элемента и через выключатель подсоединяем к шнуру питания с вилкой.

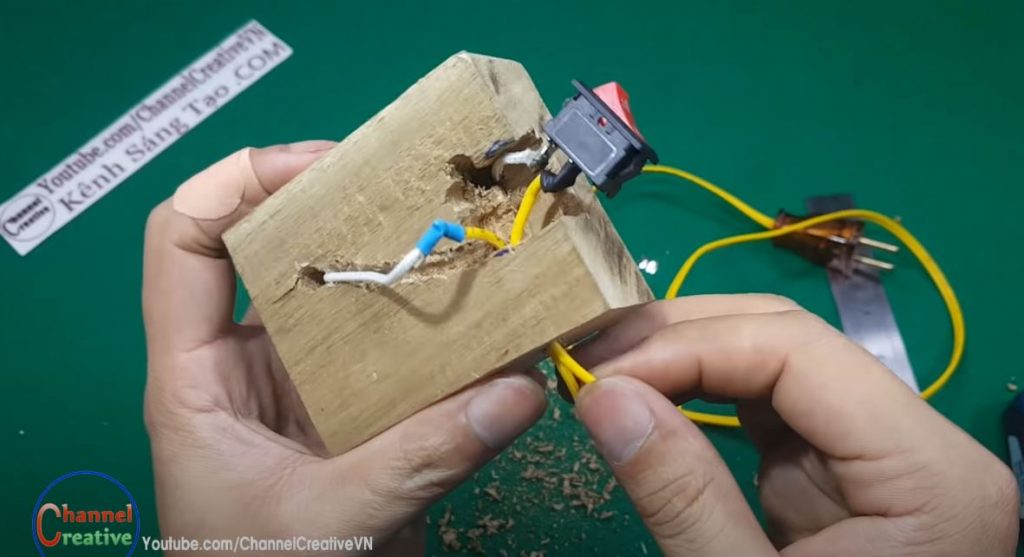

Выводим провода нагревательного элемента

Источник: https://youtu.be/ZV_5tLEbiVo

4

Снизу подставку изолируем скотчем.

5

Прикручиваем саморезом корпус ванночки к основанию.

Прикручиваем саморезом корпус ванночки к основанию

Источник: https://youtu.be/ZV_5tLEbiVo

Шаг 3. Проводим испытание

1

Подключаем кабель питания в розетку, включаем выключатель и начинаем наполнять ванночку припоем, расплавляя его непосредственно о нагревательный элемент.

начинаем наполнять ванночку припоем

Источник: https://youtu.be/ZV_5tLEbiVo

2

Когда ванночка наполнится припоем, отверткой убираем в сторону образовавшийся на поверхности шлак.

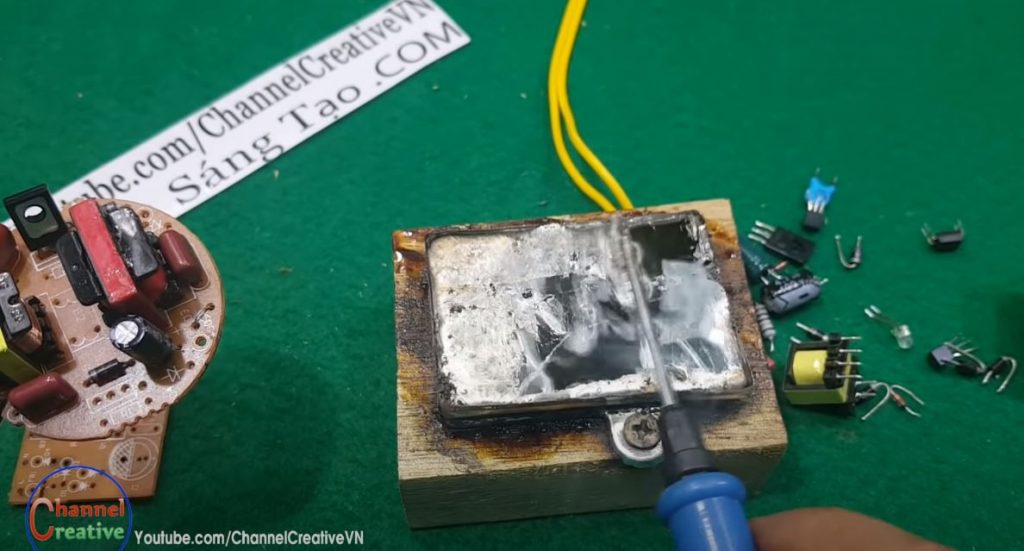

убираем в сторону образовавшийся на поверхности шлак

Источник: https://youtu.be/ZV_5tLEbiVo

3

Берем плату, предназначенную для распайки, плоскогубцами и помещаем ее контактами в ванночку.

4

После расплавления припоя на плате, вторыми плоскогубцами вынимаем все детали.

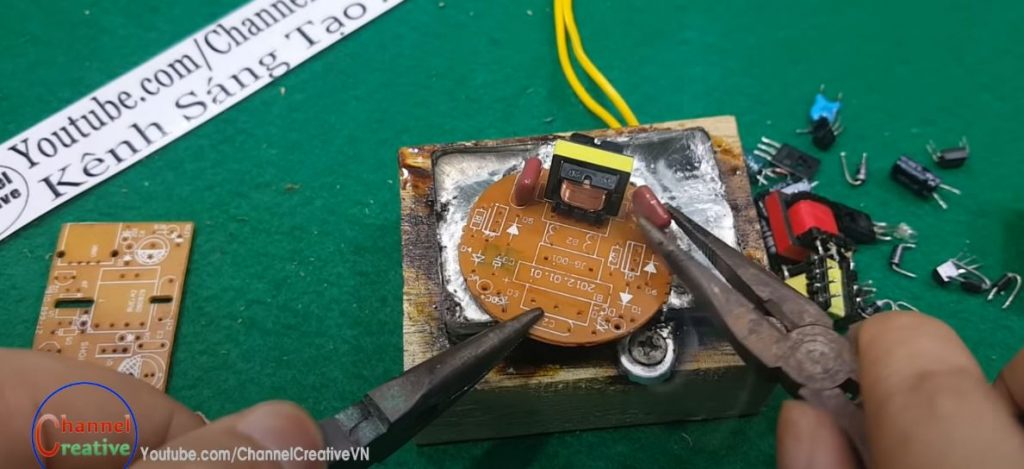

вторыми плоскогубцами вынимаем все детали

Источник: https://youtu.be/ZV_5tLEbiVo

В такой ванночке удобно также залуживать скрутки проводов.
