Самодельная циркулярка из дисковой пилы своими руками 🔧

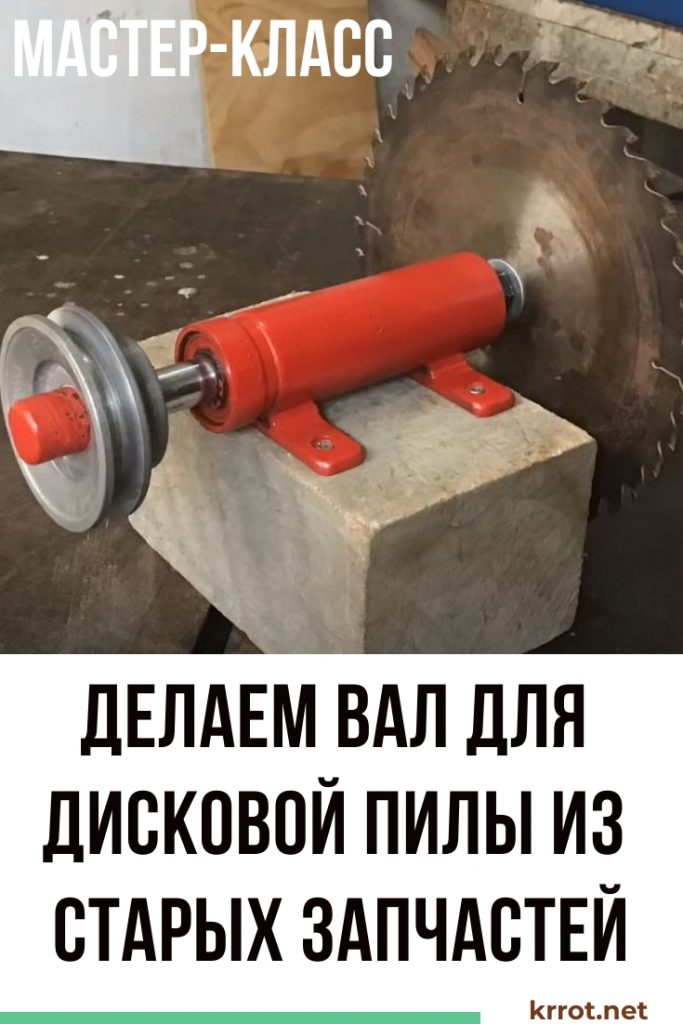

Дисковая пила

Дисковые пилы прочно обосновались в арсенале у мастеров. В основном благодаря точности распила (он намного выше, чем у электролобзиков и бензопил) и универсальности (ею можно выполнять как продольные, так и поперечные разрезы древесины, а также резать шифер, оргстекло и пластик). Если у вас в хозяйстве есть электродвигатель, в самый раз подумать об этом инструменте. В нашей статье мы расскажем, как сделать дисковую пилу своими руками из подручных средств.

Лучшая ножовка: выбираем пилы по дереву и по металлу для хозяйства и профессиональной работы | ТОП-10: Рейтинг +Отзывы Читайте также: Лучшая ножовка: выбираем пилы по дереву и по металлу для хозяйства и профессиональной работы | ТОП-10: Рейтинг +Отзывы

Материалы для изготовления

Для изготовления пилы, вам понадобятся:

  • мощный электродвигатель на 220 В со шкивом и ремнем;
  • диск от циркулярной пилы;
  • шток от автомобильного амортизатора;
  • два подшипника 6004;
  • два стопорных кольца 5/8 дюйма;
  • металлические трубы;
  • шкив ø90 мм;
  • болгарка;
  • сварочный аппарат;
  • молоток;
  • рулетка;
  • деревянный брус;
  • тиски;
  • гайки, шайбы, саморезы;
  • баллончик с краской.

Шаг 1. Делаем вал дисковой пилы

1

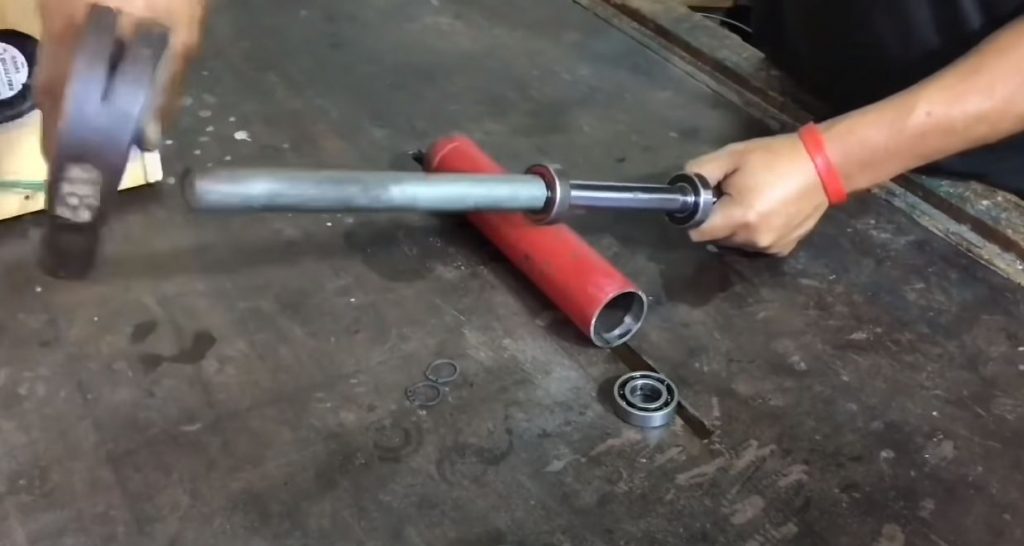

Надеваем подшипники на шток амортизатора. Если подшипники надеваются туго, подбиваем их насадкой из трубы.

Надеваем подшипники на шток амортизатора

Источник: https://youtu.be/h4spclfu-rQ

2

Зажимаем подшипники вместе со штоком в тисках. Конец штока без резьбы вставляем в патрон дрели.

3

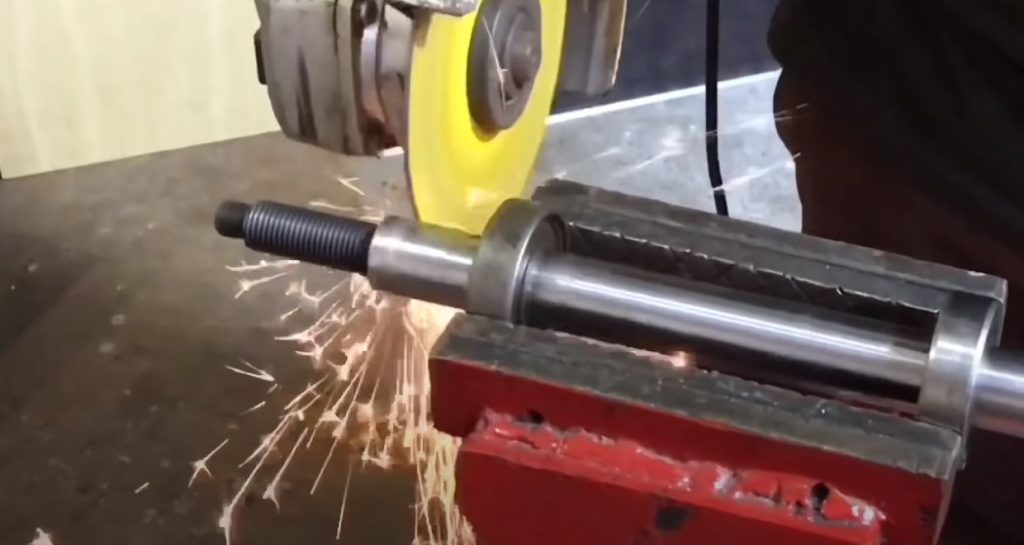

Намечаем места стопорных колец (в примере длина вала – 16 см). Включив дрель, болгаркой прорезаем пазы под стопорные кольца.

болгаркой прорезаем пазы

Источник: https://youtu.be/h4spclfu-rQ

4

Лишнюю часть штока отрезаем и все аккуратно зашлифовываем.

5

От металлической трубы, внутренний диаметр которой чуть меньше наружного диаметра подшипников, отрезаем кусок 16 см.

6

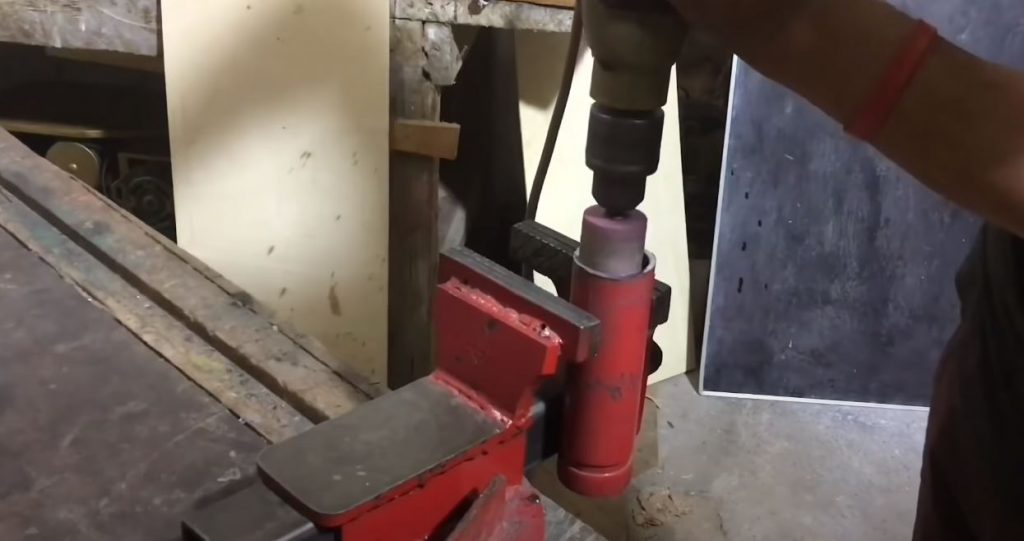

Внутренний диаметр по краям трубы расшлифовываем под подшипники.

Внутренний диаметр по краям трубы расшлифовываем под подшипники

Источник: https://youtu.be/h4spclfu-rQ

7

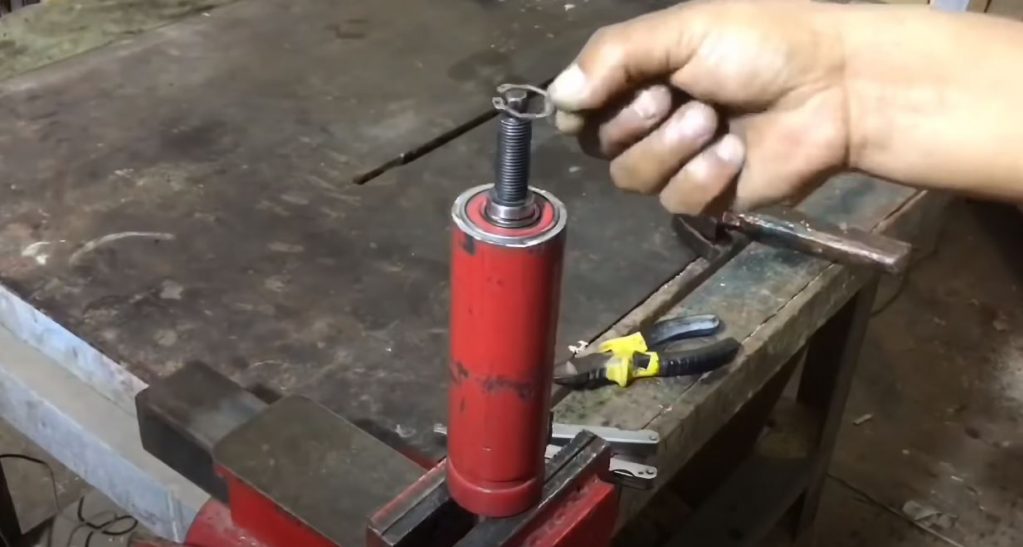

Вставляем шток и подшипники в трубу, фиксируя их с двух сторон стопорными кольцами.

Вставляем шток и подшипники в трубу

Источник: https://youtu.be/h4spclfu-rQ

8

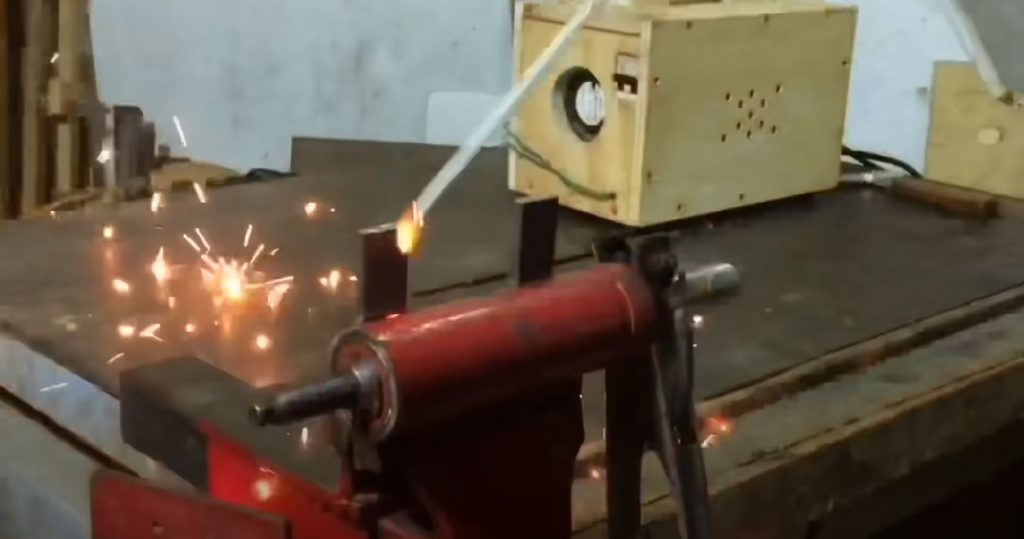

Из листового металла вырезаем две ножки для вала размером 25х6 см и привариваем их по краям корпуса из трубы. Места сварки зачищаем.

привариваем ножки по краям корпуса из трубы

Источник: https://youtu.be/h4spclfu-rQ

9

Из металлической трубы подходящего диаметра делаем переходник, компенсирующий разницу между диаметром вала и внутренним диаметром шкива.

10

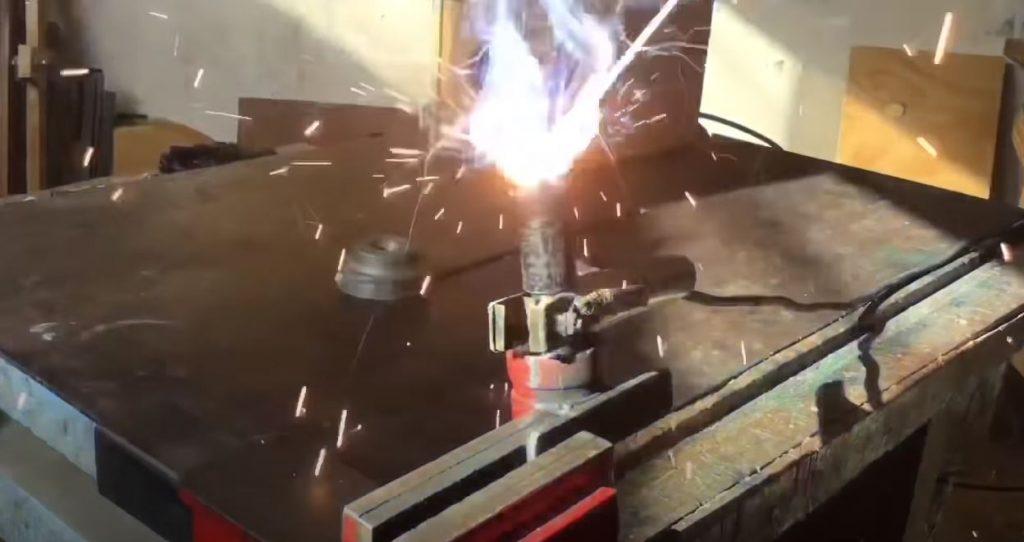

Привариваем его к валу и зашлифовываем края.

Привариваем его к валу и зашлифовываем края

Источник: https://youtu.be/h4spclfu-rQ

11

В ножках вала просверливаем четыре крепежных отверстия.

12

Красим вал краской из баллончика, предварительно замотав скотчем шток амортизатора.

Окраску производите в хорошо проветриваемом помещении.

Шаг 2. Собираем дисковую пилу

1

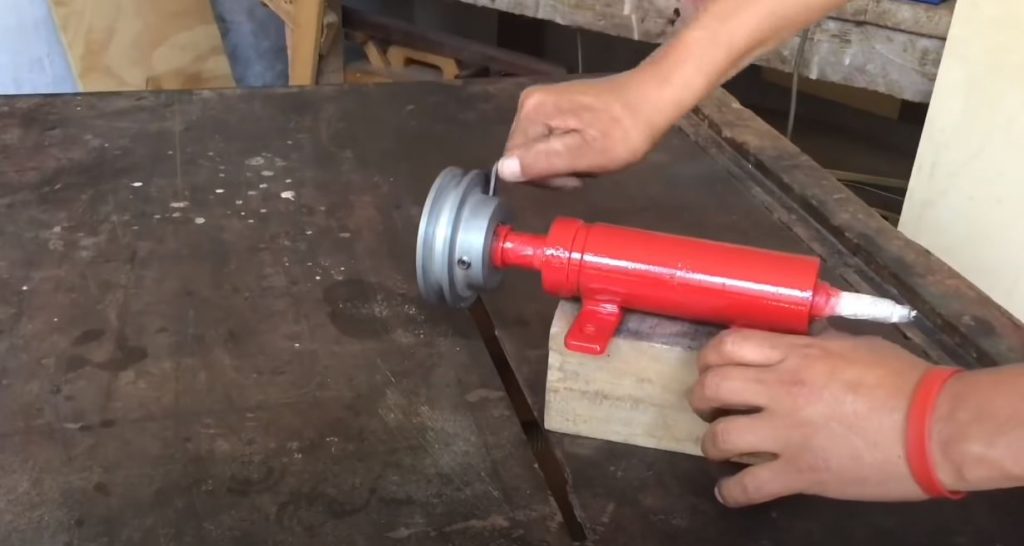

Одеваем шкив на втулку и затягиваем крепежные винты.

Одеваем шкив на втулку и затягиваем крепежные винты

Источник: https://youtu.be/h4spclfu-rQ

2

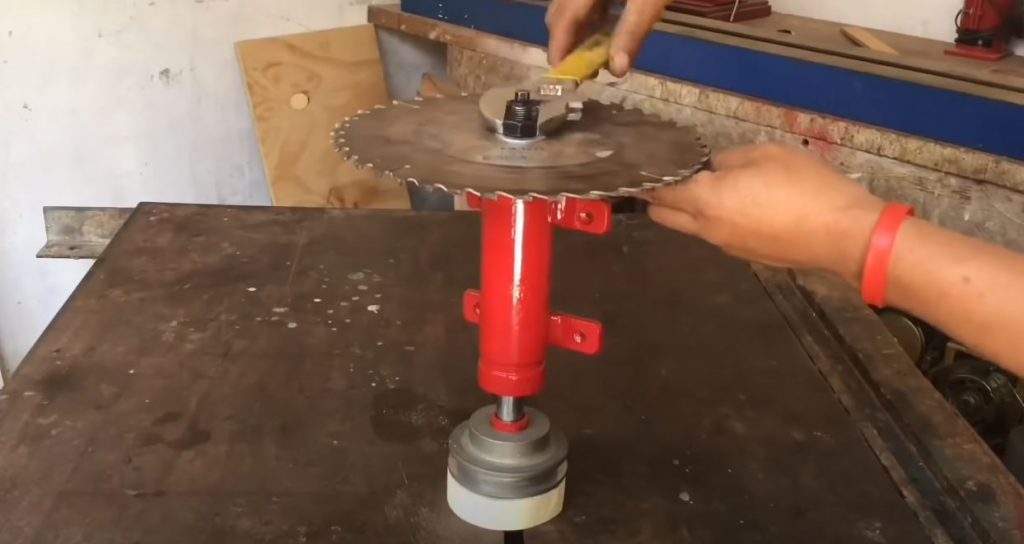

На вторую сторону вала подсоединяем пилу в такой последовательности: гайка – прижимная шайба – диск пилы – центрирующая шайба – прижимная шайба – гайка, и хорошо все затягиваем.

На вторую сторону вала подсоединяем пилу

Источник: https://youtu.be/h4spclfu-rQ

3

Прикручиваем саморезами ножки вала к деревянному брусу.

4

Устанавливаем электродвигатель так, чтобы его шкив и шкив пилы находились в одной плоскости и одеваем ремень. Наша дисковая пила готова. Остается только включить электропитание и убедиться, что все сделано правильно.

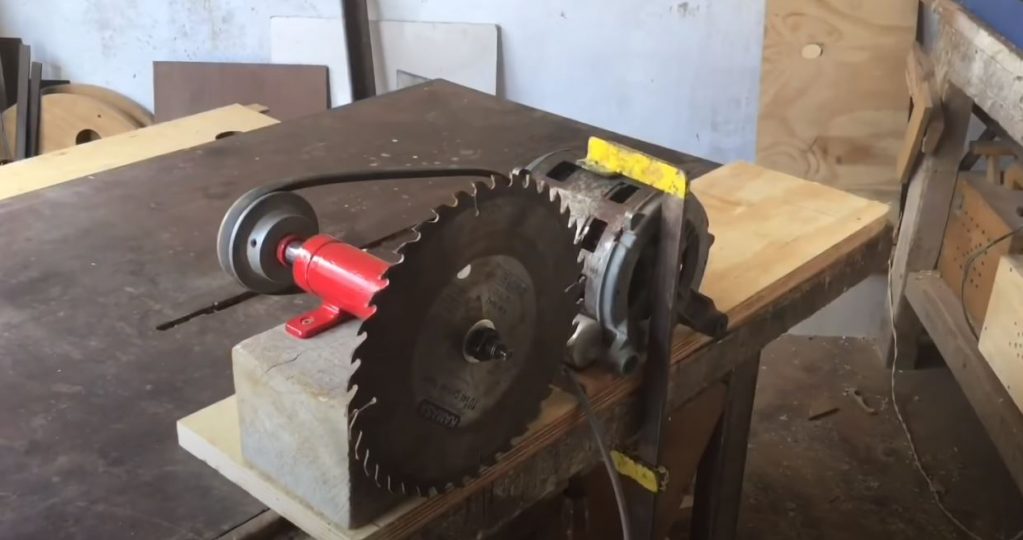

Наша дисковая пила готова

Источник: https://youtu.be/h4spclfu-rQ
