Всякие шпионские штучки всегда интересуют не только взрослых, но и особенно детей. В кинофильмах неоднократно показывают, как в кромешной темноте ведется наблюдение, переснимаются секретные материалы и т. п. Хотите приятно удивить своих детей? Тогда создайте вместе с ними такую шпионскую штучку, которая поможет вашему смартфону «видеть» в темноте. В нашей статье мы расскажем, как сделать прибор ночного видения своими руками из доступных материалов. Уверены, приятное времяпровождение и детский восторг обеспечены.
Материалы для изготовления
Для того, чтобы сделать прибор ночного видения, вам понадобятся:
- картон (может подойти любая коробка достаточного размера);
- канцелярский нож;
- линейка и карандаш;
- клеевой пистолет;
- черная краска и кисточка;
- три аккумулятора на 4 В, 1 А ч или любой другой источник питания на 12 В;
- AV-разъем («тюльпан»);
- паяльник;
- изолированные провода;
- выключатель;
- тестер;
- пять инфракрасных светодиодов;
- пять резисторов на 270 Ом;
- изолента.
Шаг 1. Делаем корпус

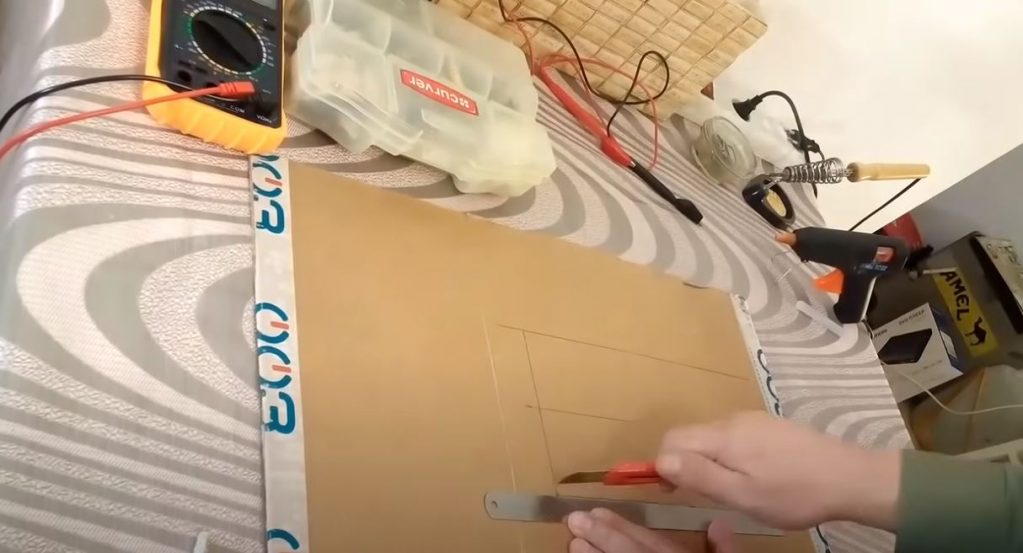

На картоне размечаем и вырезаем заготовки для стенок и дна корпуса прибора. Они должны соответствовать размеру вашего смартфона (в примере – 15х7,5 см).

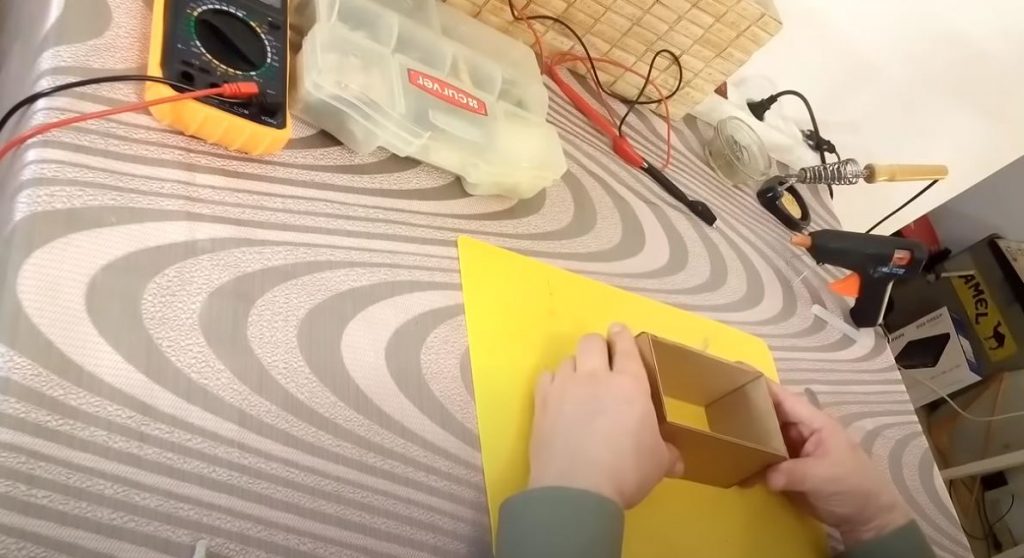

Склеиваем термоклеем прямоугольник по периметру смартфона.

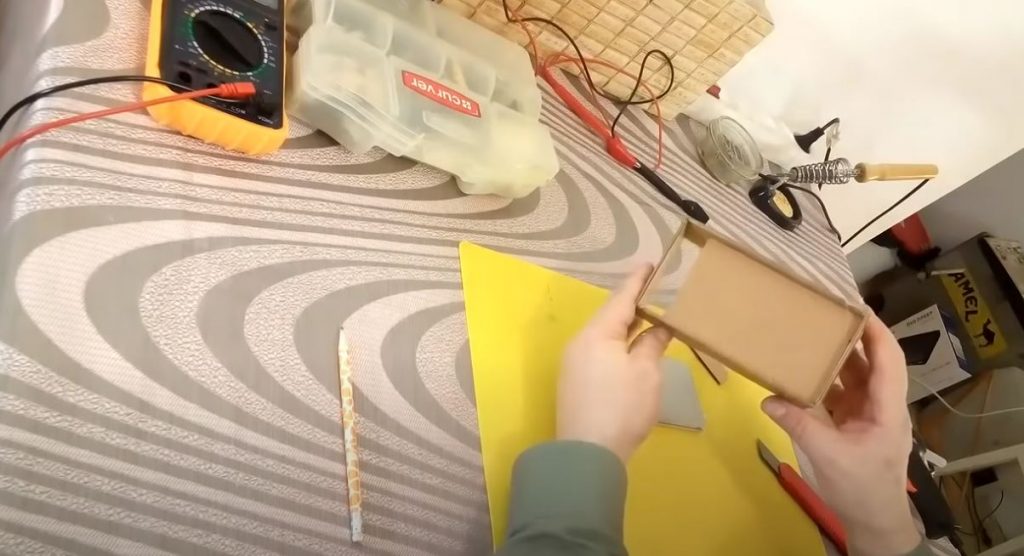

Накрываем полученным корпусом смартфон, расположенный камерой вверх, сверху располагаем дно, предварительно отрезав прямоугольник со стороны камеры, и приклеиваем его.

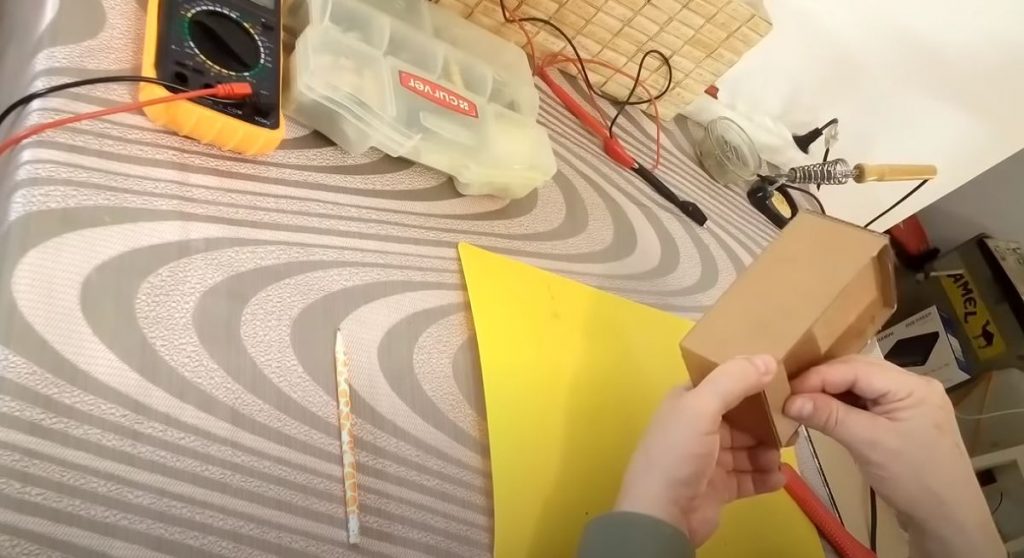

Отрезанный прямоугольник приклеиваем к торцу корпуса, создавая нишу для вставки смартфона.

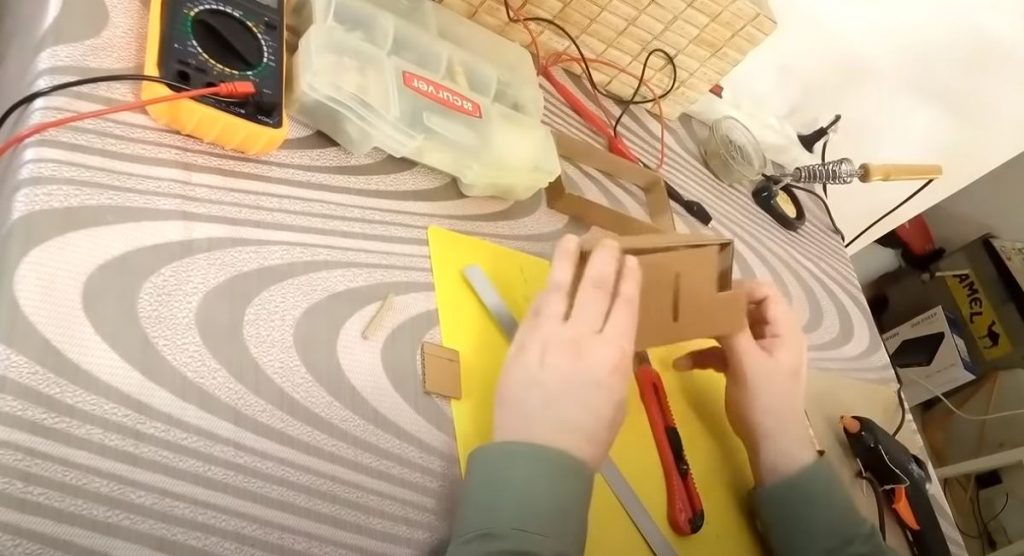

Вырезаем верхнюю крышку прибора, предусмотрев в ней отверстия для камеры, гнезда питания и блока светодиодов.
В корпусе вырезаем отверстие под выключатель.
Красим все детали корпуса черной краской.
Шаг 2. Собираем питание

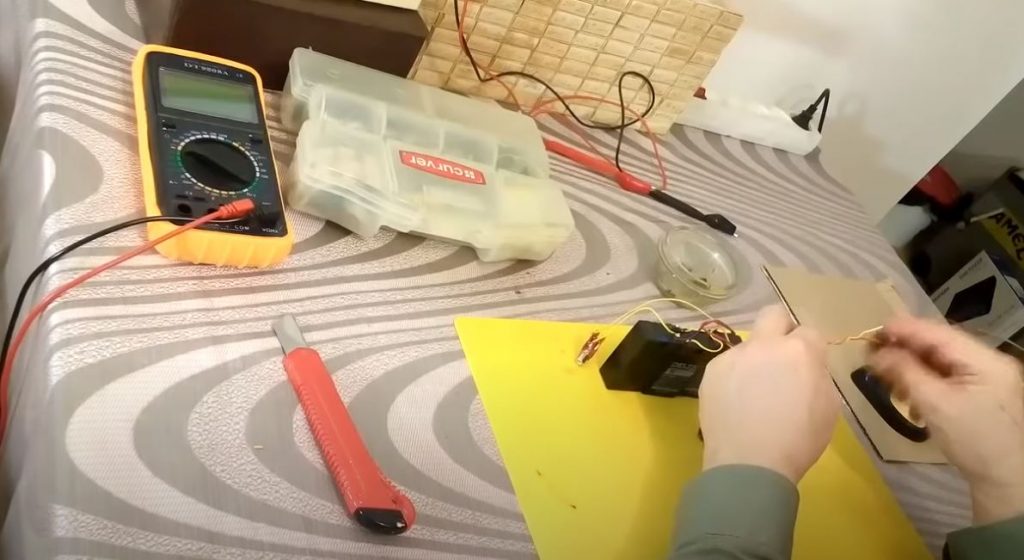

В качестве источника питания в примере использованы 3 аккумулятора от фонарей. Спаиваем их последовательно и подпаиваем разъем для зарядки аккумуляторов, провода для подключения нагрузки и выключателя.
Вы можете использовать любой источник питания на 12 В, включая и батарейки.
Размещаем аккумуляторы в корпусе, подклеивая их термоклеем, и устанавливаем выключатель.

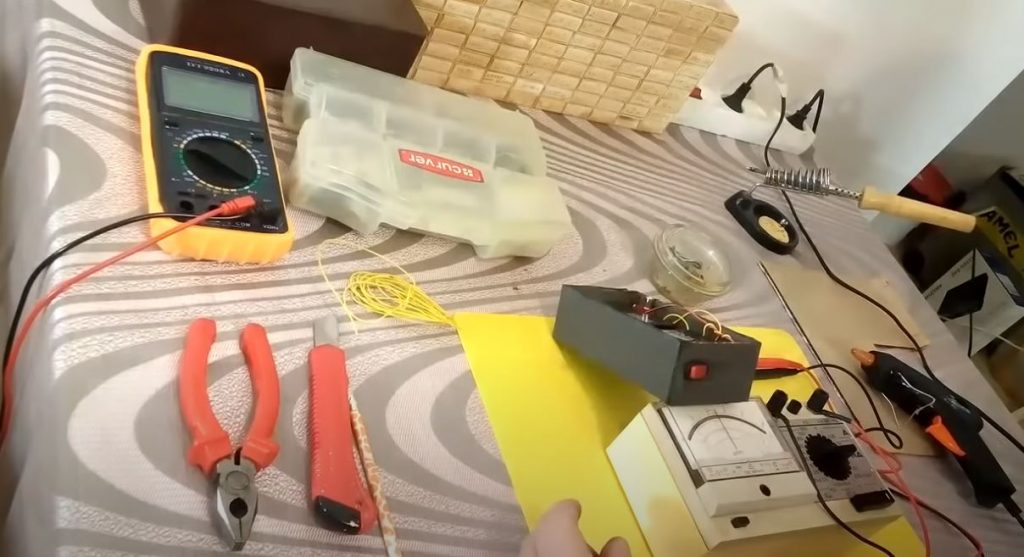

Проверяем правильность подключения и вольтаж тестером.
Если тестера нет, правильность работы можно проверить 12-ти вольтовой лампочкой.
Шаг 3.Собираем инфракрасную подсветку
Навесным монтажом спаиваем последовательно, соблюдая полярность, пять инфракрасных светодиодов. Для ограничения тока на уровне 45 мА, к одной из ножек светодиодов подпаиваем резистор 270 Ом.
Изменяя количество светодиодов, можно регулировать яркость подсветки.

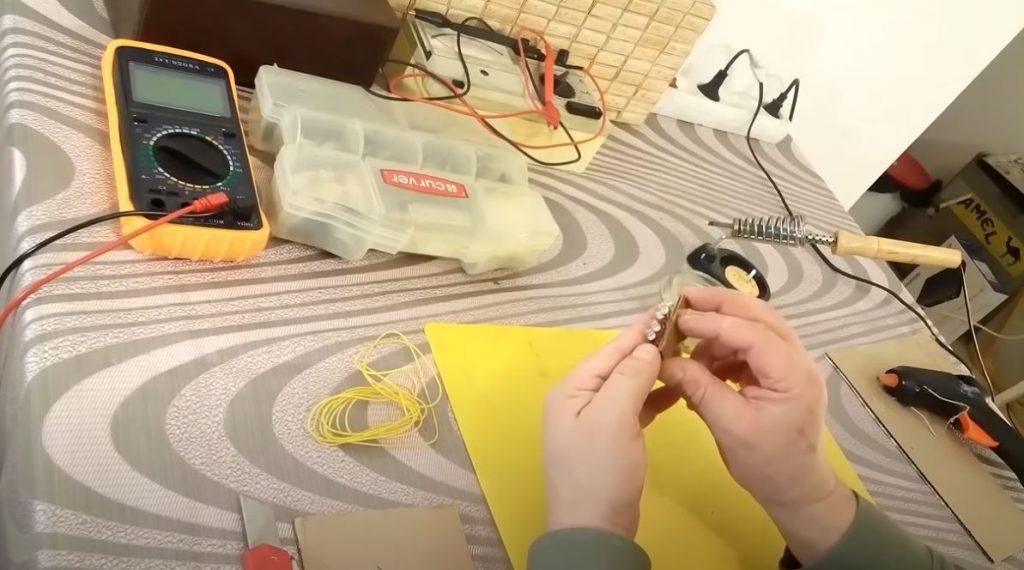

Выстраиваем светодиоды в ряд и для жесткости приклеиваем их на кусочек картона.
Подпаиваем, соблюдая полярность, питание и изолируем места пайки изолентой.

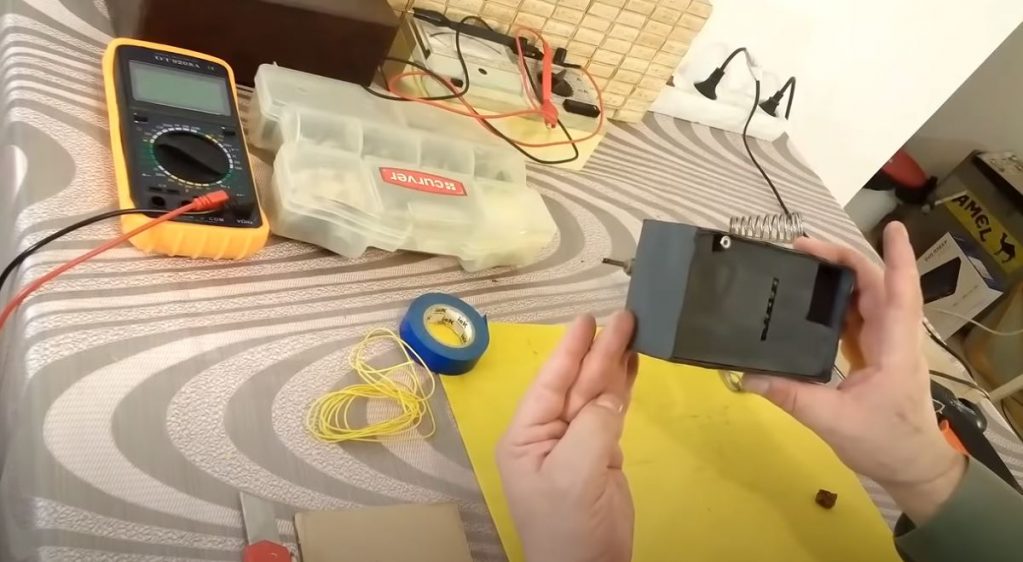

Размещаем блок подсветки в корпусе, аккуратно укладываем провода и закрываем крышкой, выведя наружу гнездо для зарядки аккумуляторов. Наш прибор готов.
Шаг 4. Проводим испытание
Вставляем смартфон в подготовленное в шаге 1 углубление, направив камеру в сторону светодиодов.
Чтобы закрепить смартфон в корпусе, наденьте на второй край любую резинку.
Включаем на смартфоне режим видеокамеры и отправляемся с прибором в темную комнату. Включив выключатель на корпусе прибора наблюдаем, как смартфон начинает «видеть» в темноте.
Пользуясь функциям смартфона, вы можете сохранить изображение или видеозапись. Прямо как в шпионском фильме.
