Если вы не приверженец пластиковых труб и собираетесь в ближайшее время менять водопроводные трубы дома или на даче, тогда вам точно не обойтись без трубогиба. Приобретение его в магазине, особенно если вы в дальнейшем не собираетесь заниматься сантехникой профессионально, экономически не выгодно. Выход есть. В этой статье мы расскажем, как сделать трубогиб своими руками с минимальными затратами.
Материалы для изготовления
Для изготовления трубогиба вам понадобятся:
- 8 подшипников 303 серии;
- швеллер 40х80 мм;
- металлический уголок 25 мм;
- болгарка;
- строительная шпилька с резьбой ø18 мм;
- 6 больших шайб;
- 9 гаек на 18;
- сварочный аппарат;
- дрель;
- толстый стальной лист;
- труба ø27 мм;
- гвозди;
- профильные трубы 20х40 и 20х20 мм;
- оправка.
Шаг 1. Подготавливаем основу для трубогиба
От швеллера размером 40х80 мм отрезаем болгаркой кусок необходимой длины.

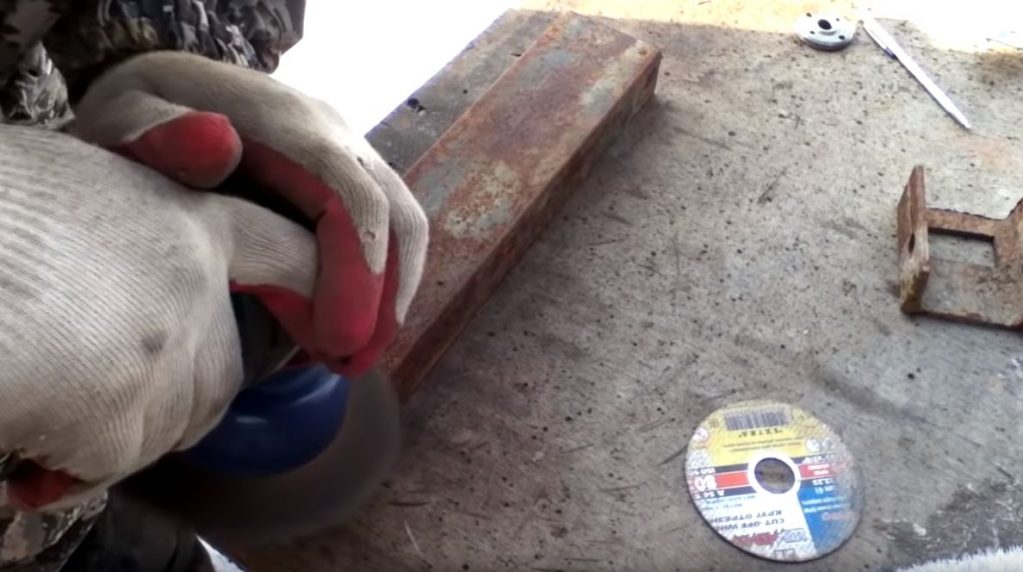

Зачищаем его от ржавчины насадкой-щеткой.
Шаг 2. Изготавливаем ролики
Из строительной шпильки отрезаем 3 отрезка. Два – для изготовления роликов, один – подвижной каретки.
Болгаркой убираем резьбу по центру отрезков, чтобы подшипники свободно перемещались.

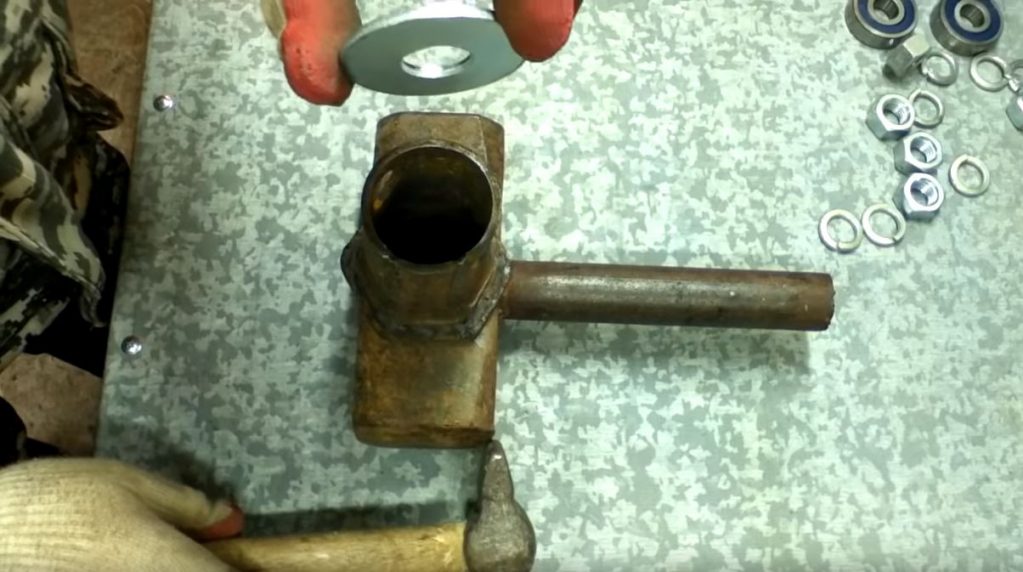

Ограничителями для роликов послужат большие шайбы на 18. Чтобы они не мешали вращению подшипников, с помощью оправки и молотка придадим им небольшую конусность.

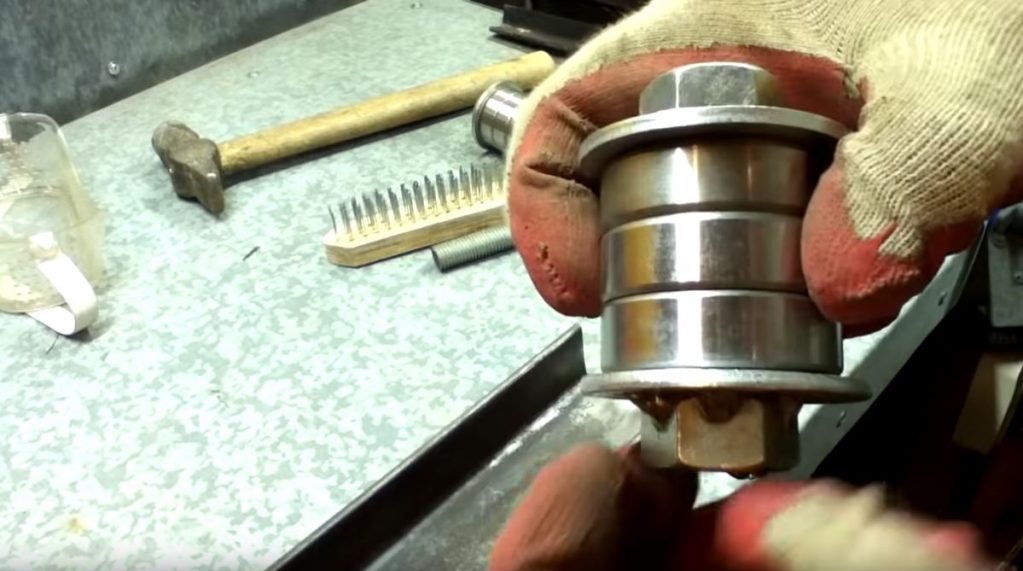

Последовательно одеваем на шпильку гайку, шайбу, три подшипника, опять шайбу и зажимаем все гайкой.
Изогнутые шайбы не должны задевать обод подшипника, обеспечивая свободное вращение.
Прихватываем шпильку, гайки и шайбы электросваркой.
Выступающую часть шпильки обрезаем. Всего изготавливаем две такие конструкции.
Шаг 3. Делаем подъемно-прижимной механизм
От металлического уголка отрезаем четыре отрезка длиной 25 см. Они послужат направляющими для прижимного ролика.

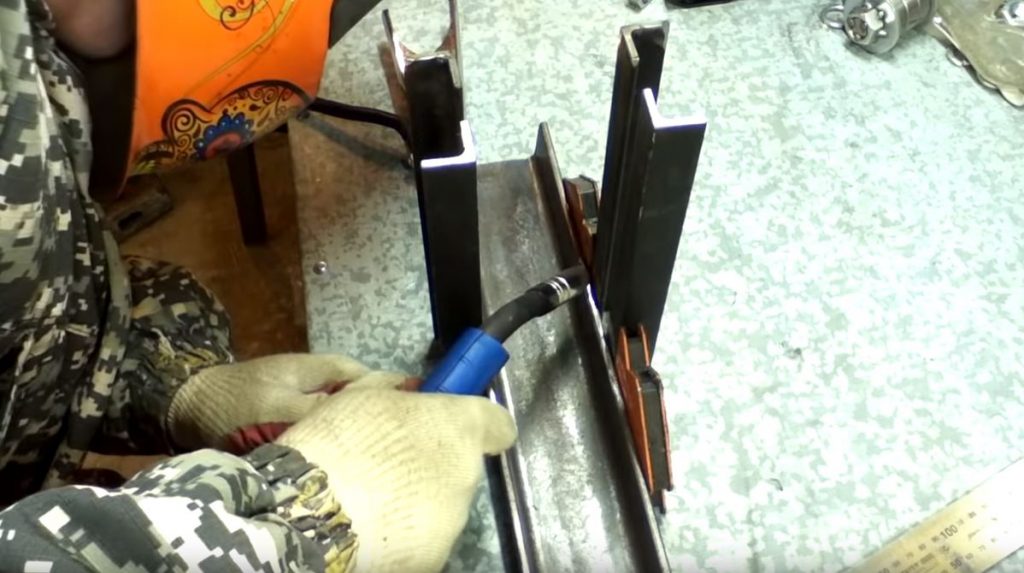

Привариваем их к основанию швелера, оставляя зазор, для свободного перемещения шпильки.
По центру третьей отрезанной шпильки одеваем кусок трубы диаметром 27 мм и длиной 40 мм. Полость между трубой и шпилькой заполняем гвоздями. Привариваем трубу к шпильке.

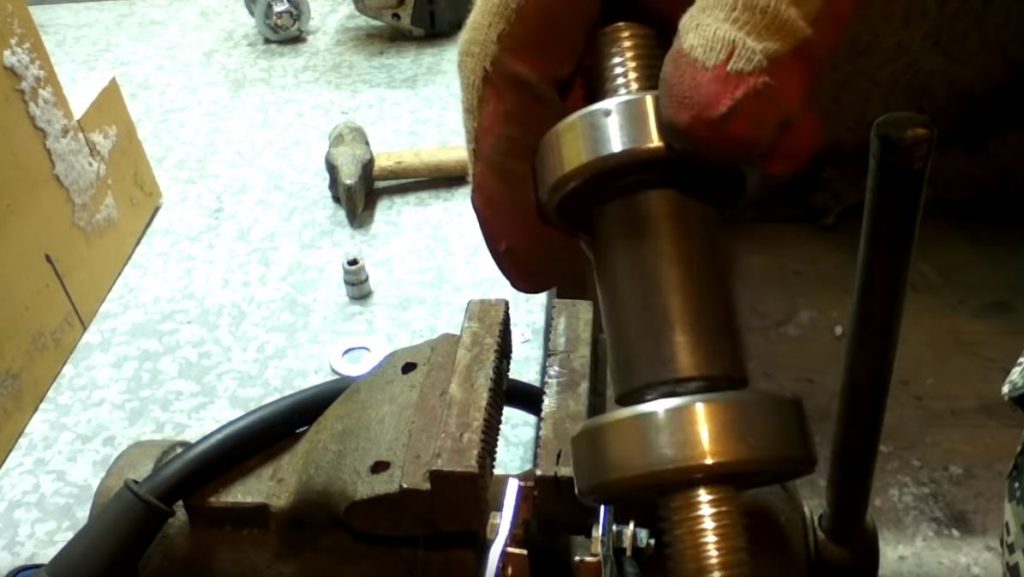

По краям одеваем два подшипника.
От профильной трубы 20х40 мм отрезаем 2 куска по 30 мм, из пластины вырезаем прямоугольник размером 80х50 мм.

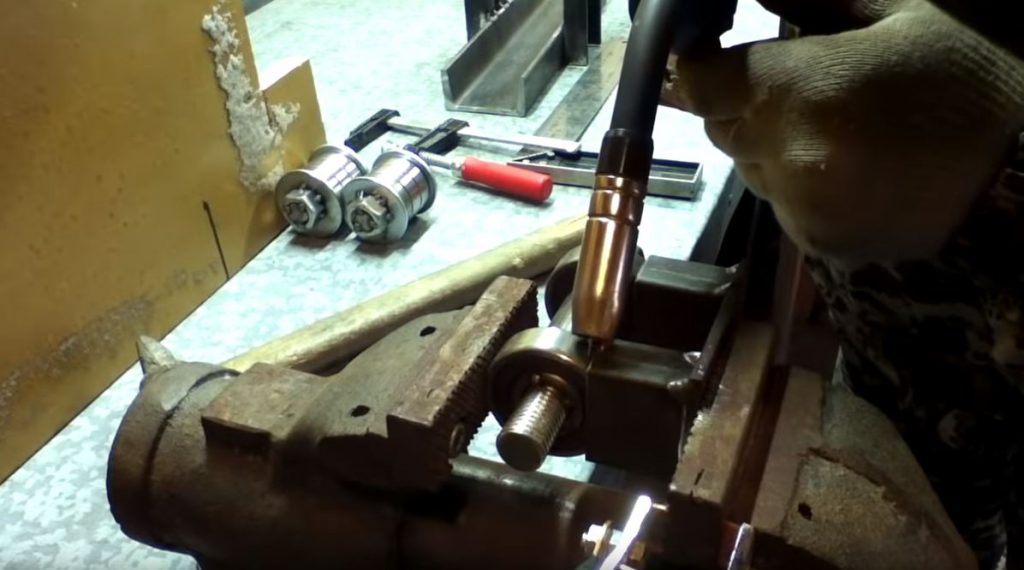

Свариваем вырезанные детали с валом с подшипниками и получаем подвижную каретку.
В центре пластины просверливаем отверстие ø18 мм.
В просверленное отверстие вставляем шпильку, накручиваем на нее с двух сторон гайки и привариваем их электросваркой.
Из листа металла вырезаем прямоугольник размером 70х13 мм для упора подъемного механизма. В центре него также просверливаем отверстие ø18 мм.

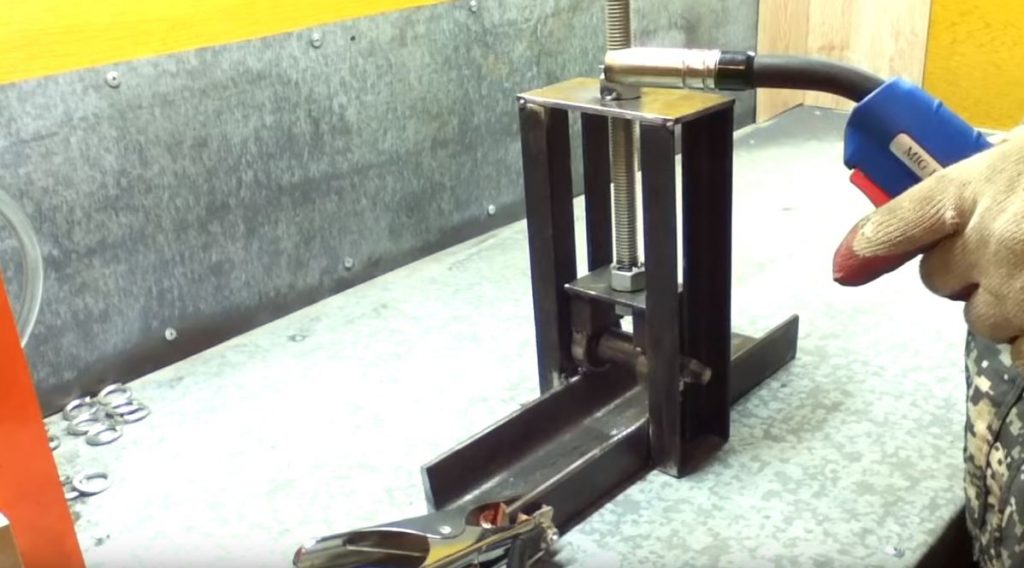

Продеваем в направляющие каретку с роликом, сверху надеваем пластину, накручиваем на шпильку гайку и привариваем ее сваркой к пластине. В результате получается вот такой подъемно-прижимной механизм.
При вращении шпильки, каретка начинает перемещаться по направляющим, прижимая и изгибая профиль трубы.
Шаг 4. Завершающий этап

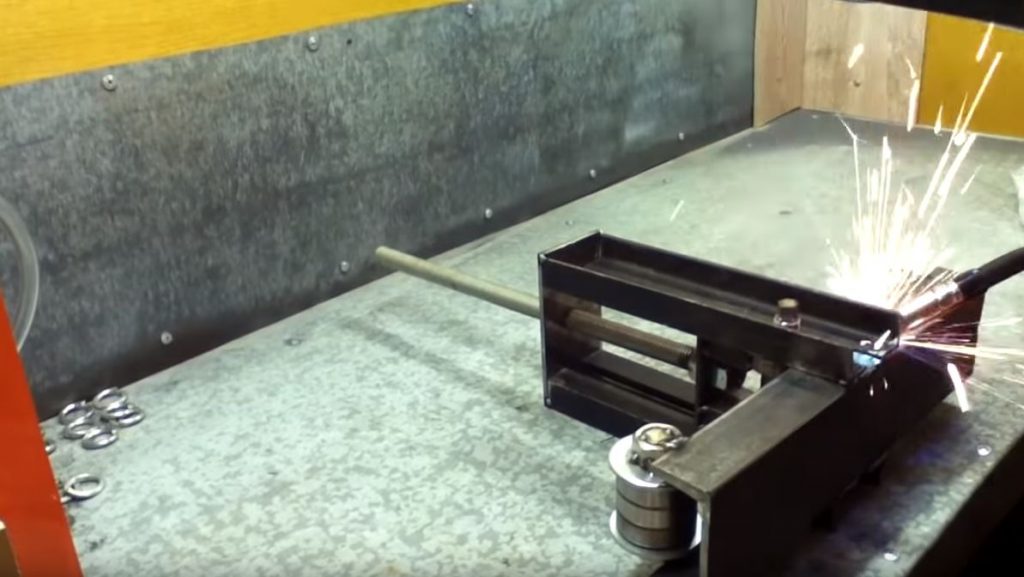

По краям профиля привариваем ролики, изготовленные в шаге 2.
Из профильной трубы меньшего размера вырезаем ручку для подъемно-прижимного механизма и привариваем ее к краю шпильки.

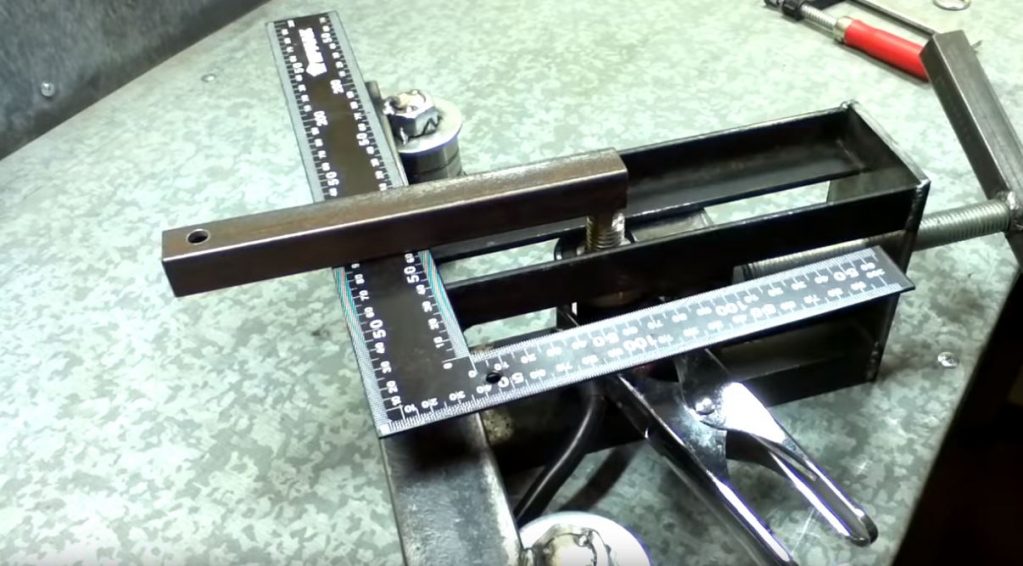

Из этой же трубы вырезаем рычаг для механического привода длиной 25 мм. На одном из краев просверливаем отверстие и вставляем в него ручку из любого старого инструмента. Второй конец рычага привариваем к шпильке каретки.

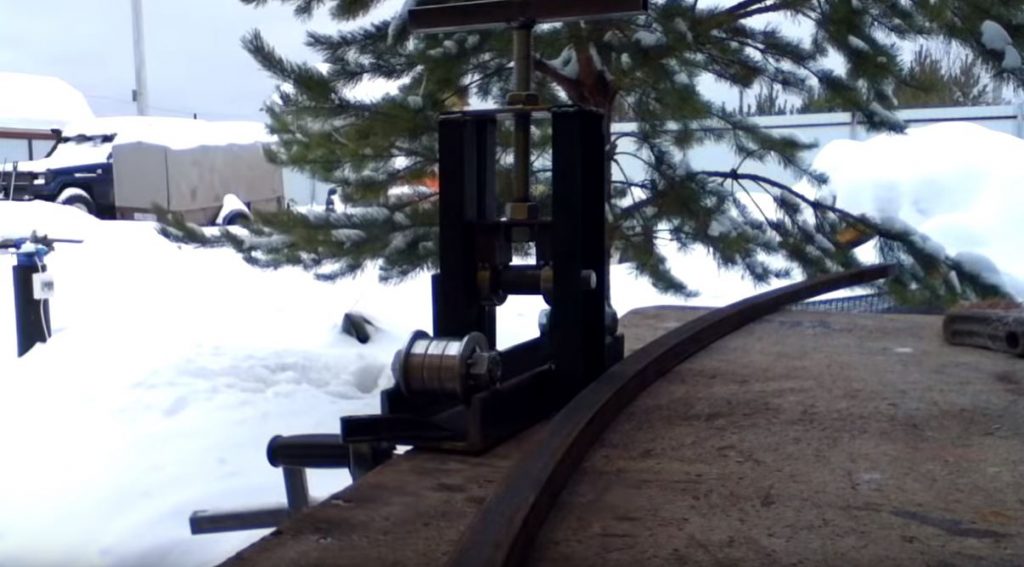

Испытания полностью подтвердили работоспособность нашего трубогиба.
Видео: Трубогиб без токарных работ
