Индикатор уровня без транзисторов и микросхемы

Делаем индикатор

Предлагаемый индикатор уровня громкости звука может применяться в любой акустической системе для визуального контроля. Он используется так же, как светомузыкальное оформление акустических систем. Его можно собрать всего за несколько минут и при этом, не потратив много денег на детали.

Ландшафтный дизайн вашего участка своими руками — (130+ Фото идей & Видео) +Отзывы Читайте также: Ландшафтный дизайн вашего участка своими руками — (130+ Фото идей & Видео) +Отзывы

Материалы для изготовления

Для того, чтобы сделать индикатор уровня, вам понадобятся:

  • выводные светодиоды типа Foton 5 мм пяти цветов — 10 шт.;
  • резисторы 680 Ом — 10шт.;
  • электролитические конденсаторы 100 мкФ 25 В — 2шт.;
  • диод 1N4007 — 2 шт.;
  • стабилитрон на 20 В — 10шт.;
  • кусок ДСП;
  • паяльник;
  • дрель со сверлом 5 мм.;
  • кусачки;
  • изолированные провода;
  • пинцет.

Шаг 1. Изготовляем светодиодную линейку

1

В куске ДСП вдоль линии на расстоянии примерно 10 мм. просверливаем 10 отверстий диаметром 5 мм (по размеру головки светодиода).

2

В отверстия вставляем попарно (по цвету) светодиоды, минусовыми выводами в одну сторону.

3

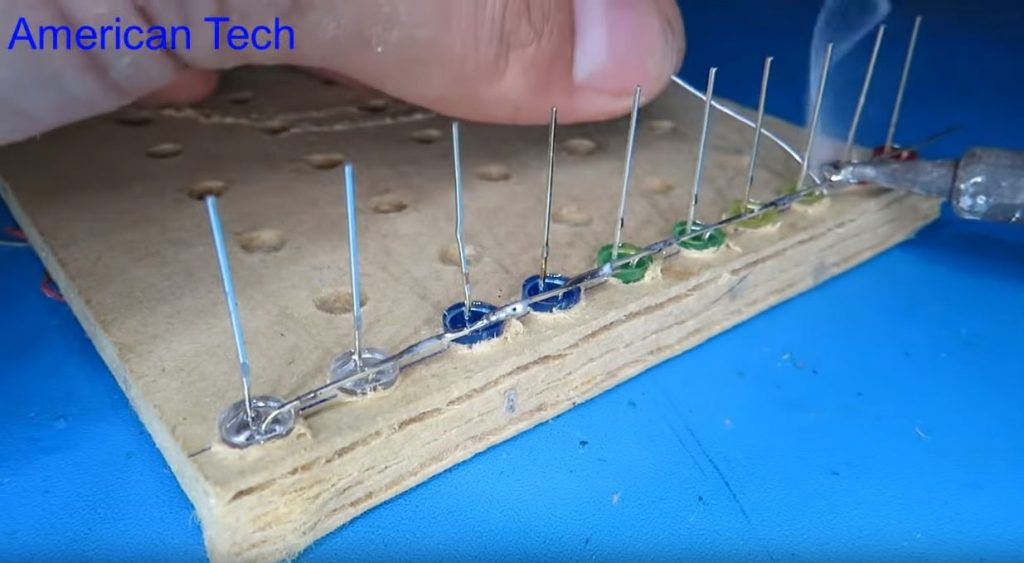

Сгибаем один из минусовых выводов поочередно в сторону соседнего светодиода и паяем контакты.

паяем контакты

Источник: https://youtu.be/hwRKxwrK6mc

4

Плюсовые выводы диодов сгибаем и откусываем кусачками.

5

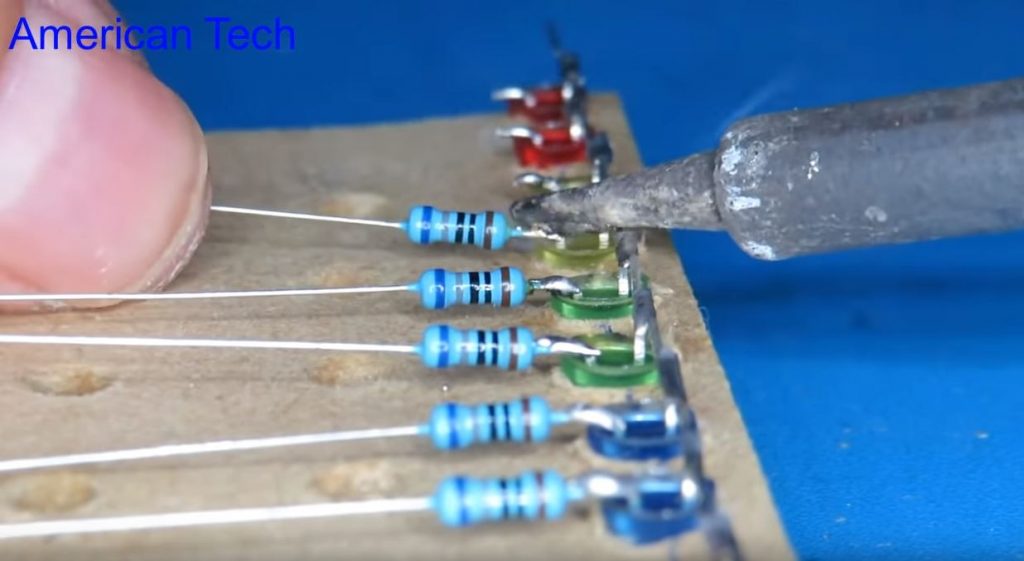

Обрезаем один из выводов резисторов и по порядку припаиваем к плюсовым выводам светодиодов.

Индикатор уровня без транзисторов и микросхемы

Источник: https://youtu.be/hwRKxwrK6mc

6

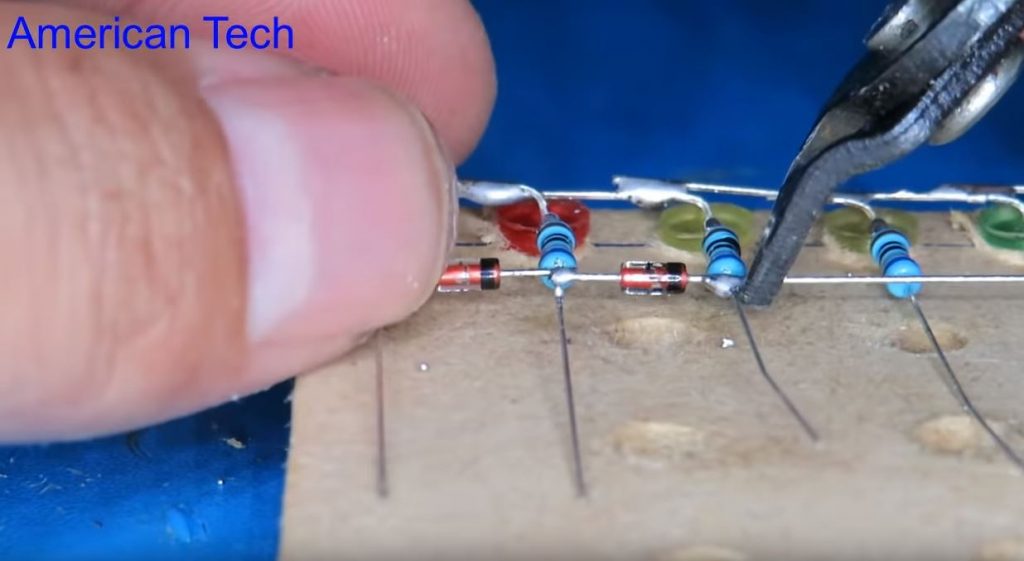

Между соседними резисторами подпаиваем поочередно, соблюдая полярность, стабилитроны, откусывая лишнюю часть их выводов.

подпаиваем поочередно стабилитроны

Источник: https://youtu.be/hwRKxwrK6mc

7

Откусываем лишние куски выводов резисторов.

Шаг 2. Монтаж удвоителя напряжения

1

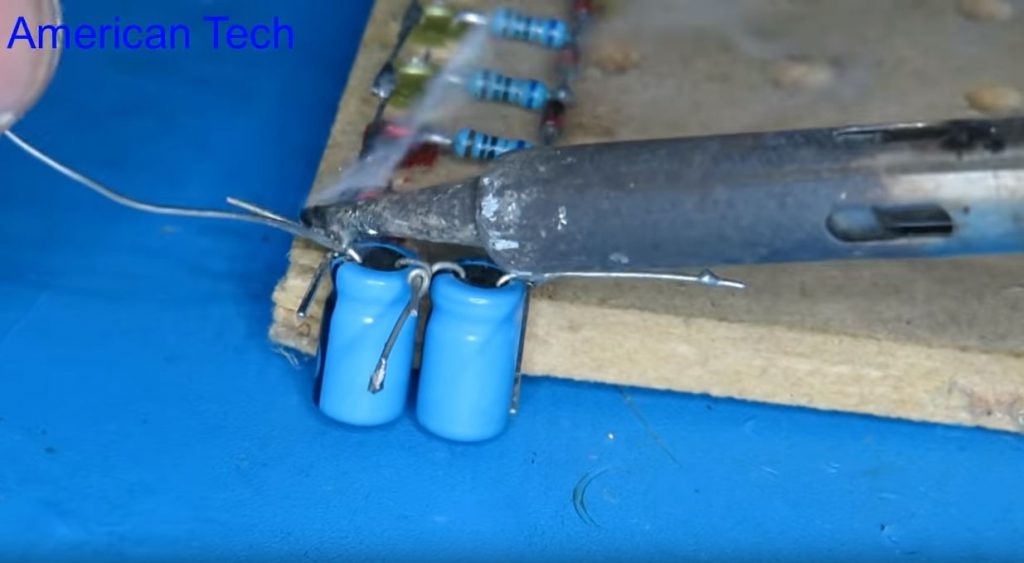

Соединяем последовательно два конденсатора и подсоединяем их к началу линейки.

Соединяем последовательно два конденсатора

Источник: https://youtu.be/hwRKxwrK6mc

2

Соблюдая полярность, подпаиваем диоды.

3

Спаиваем диоды, загнув конец одного к другому. Ненужные концы откусываем кусачками.

4

Аккуратно вынимаем индикатор из шаблона пинцетом.

5

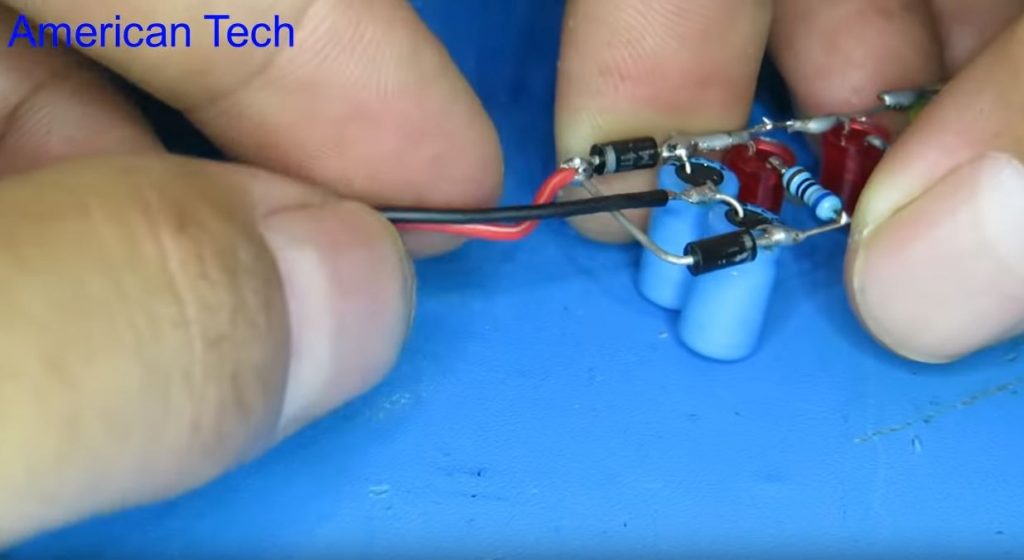

К месту соединения между собой конденсаторов, припаиваем изолированный провод. Второй провод припаиваем к месту соединения диодов.

припаиваем провода

Источник: https://youtu.be/hwRKxwrK6mc

Шаг 3. Проверка роботы индикатора

1

Подсоединяем провода индикатора к клеммам акустической системы и включаем звук.

2

При небольшой громкости звука должна светиться только часть светодиодов.

3

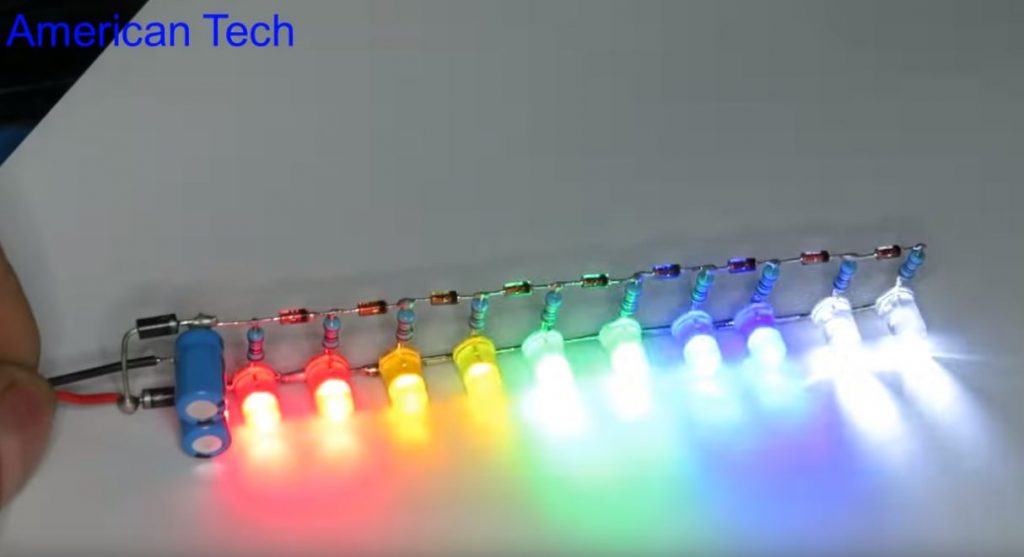

При максимальной громкости светиться будут все светодиоды.

При максимальной громкости светиться будут все светодиоды

Источник: https://youtu.be/hwRKxwrK6mc

Каждый стабилитрон прибавляет напряжение к порогу срабатывания соответствующего светодиода.
