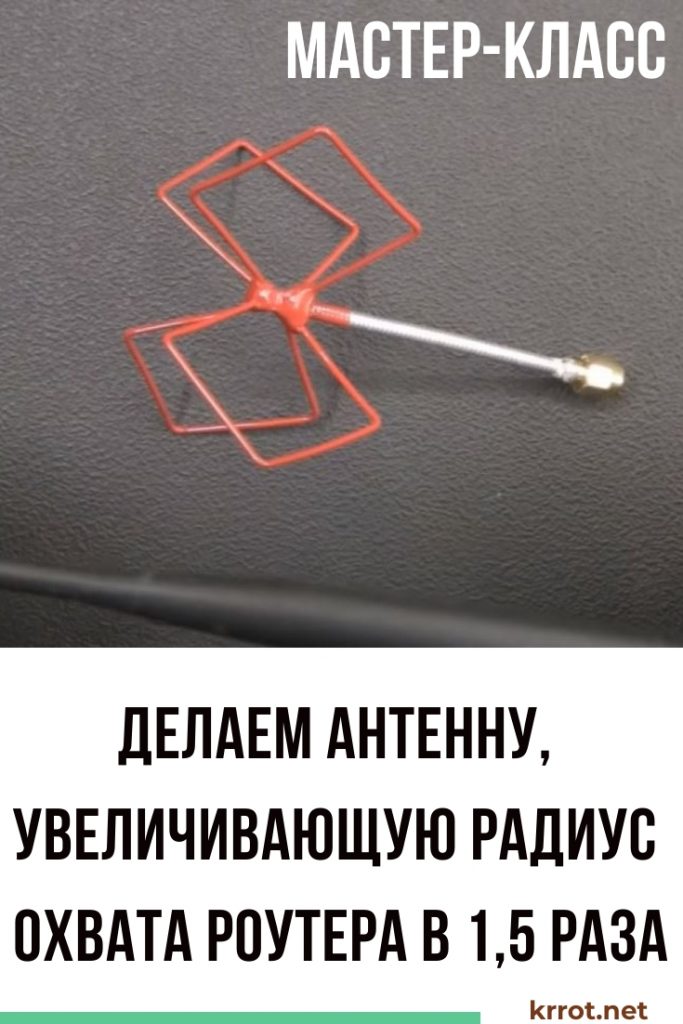

всенаправленная антенна

Если у вас старый роутер и мощности его антенны не хватает на охват всего дома, не спешите заменять его на новый. Ведь есть простая в изготовлении wifi антенна Biquad (биквадрат, зигзаг Харченко), которая повысит уровень сигнала роутера. Кстати, она подходит также для 3G и 4G модемов. В основном в интернете представлены способы изготовления антенны с рефлектором, но ее недостатком является узкополосность направления сигнала в пространстве. В нашей статье мы расскажем, как сделать всенаправленную (т.е. передающую сигнал на 360 градусов) антенну своими руками.

Идеальная ТВ антенна для дачи или загородного дома: советы по выбору подходящего приемника сигнала, обзор популярных производителей Читайте также: Идеальная ТВ антенна для дачи или загородного дома: советы по выбору подходящего приемника сигнала, обзор популярных производителей

Материалы для изготовления

Для того, чтобы сделать антенну, вам понадобятся:

  • медная проволока сечением 2-3 мм;
  • паяльник;
  • лист жести;
  • ножницы;
  • кусок антенного кабеля;
  • антенный разъем;
  • малярный скотч;
  • клеевой пистолет;
  • баллончик с краской;
  • wifi роутер и ноутбук для проверки уровня сигнала.

Шаг 1. Изготавливаем шаблон для антенны

1

В основе антенны лежат четыре квадрата, с периметром равным длине волны вашего передающего устройства.

2

Не вдаваясь в подробности расчетов, сразу скажем вам длину стороны квадрата: для роутера с частотой сигнала 2,4 ГГц – 31 мм, 5,5 ГГц – 14 мм, для модема 3G – 37 мм, 4G – 30 мм.

3

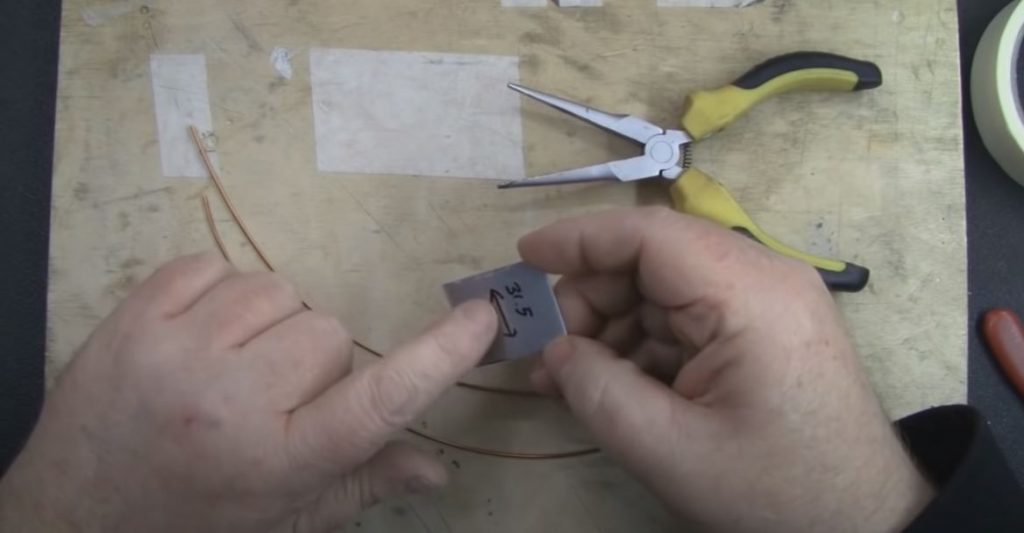

Из листа жести вырезаем шаблон необходимого размера.

Из листа жести вырезаем шаблон необходимого размера

Источник: https://youtu.be/4t6OliwhJ5g

Шаг 2. Изгибаем квадраты антенны

1

Берем медную проволоку и прикладываем ее к одному из краев шаблона.

2

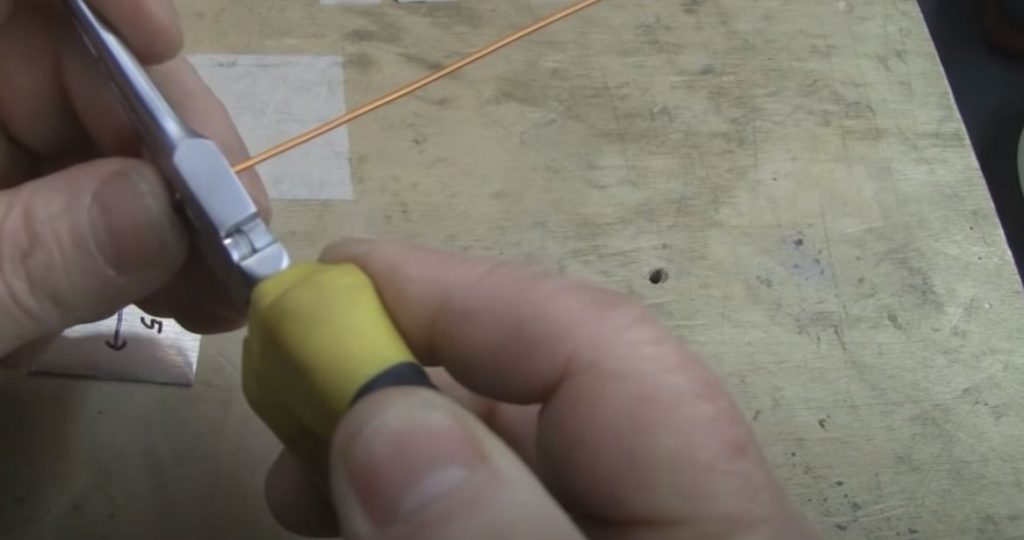

Перехватываем проволоку плоскогубцами у другого края шаблона и загибаем ее под углом 90 градусов.

загибаем проволоку под углом 90 градусов

Источник: https://youtu.be/4t6OliwhJ5g

3

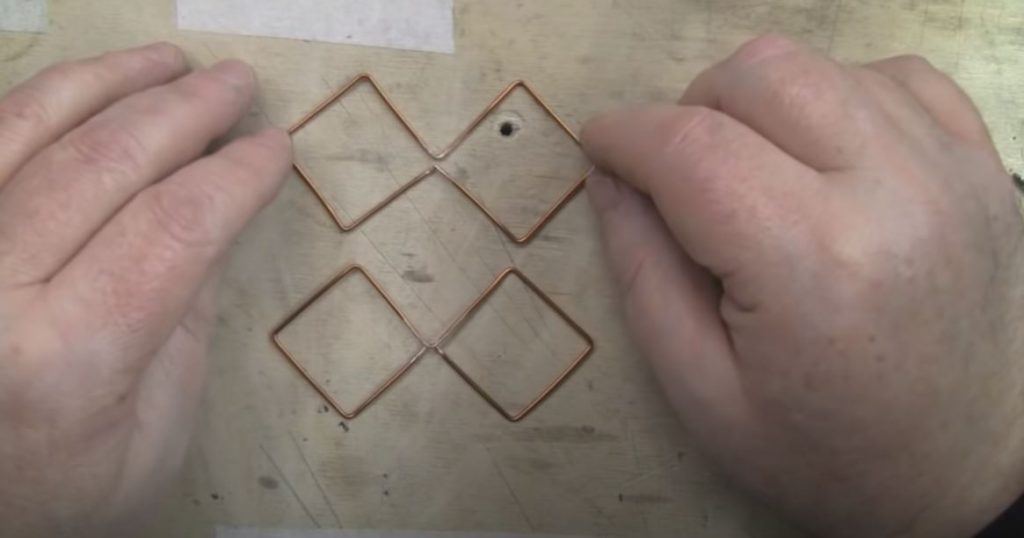

Далее, переставляя шаблон и изгибая проволоку в нужном направлении получаем 4 попарно соединенных квадрата.

получаем 4 попарно спаренных квадрата

Источник: https://youtu.be/4t6OliwhJ5g

Края проволоки должны сходиться в центре квадратов.

Шаг 3. Собираем антенну

1

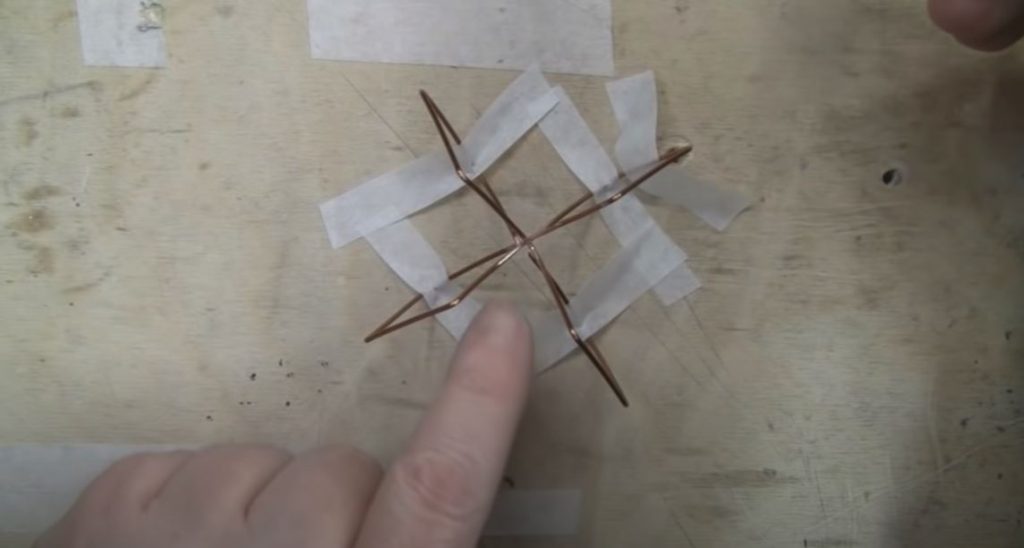

Малярным скотчем закрепляем квадраты на поверхности стола, расположив их под углом 90 градусов друг к другу.

Малярным скотчем закрепляем квадраты на поверхности стола

Источник: https://youtu.be/4t6OliwhJ5g

Разомкнутые края проволок должны находиться внизу.
2

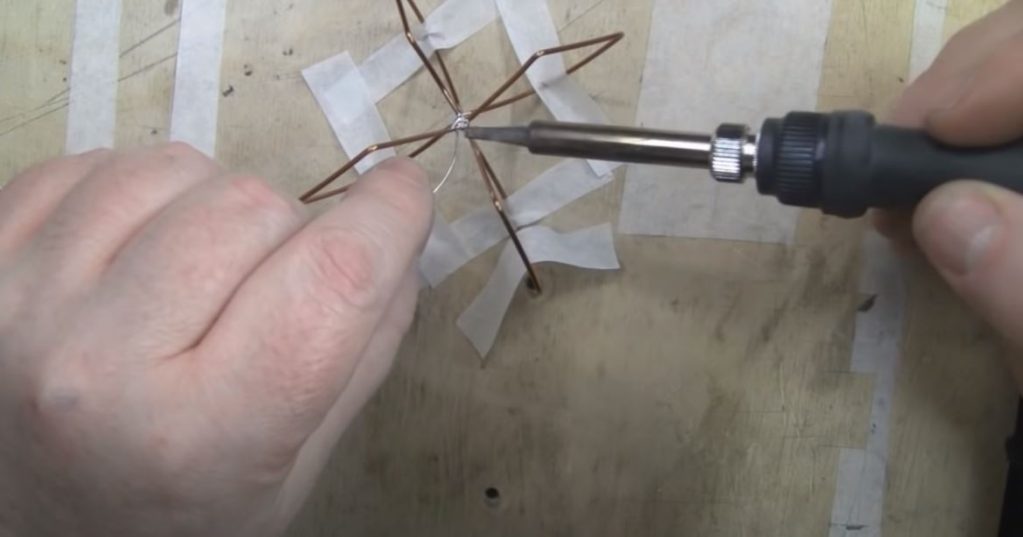

Спаиваем неразъемные середину квадратов. Теперь наша антенна стала крепче и можно снять скотч.

Спаиваем неразъемные середину квадратов

Источник: https://youtu.be/4t6OliwhJ5g

3

Зачищаем антенный кабель так, чтобы центральная жила выступала на 3 мм, а оплетка кабеля на 1 см.

4

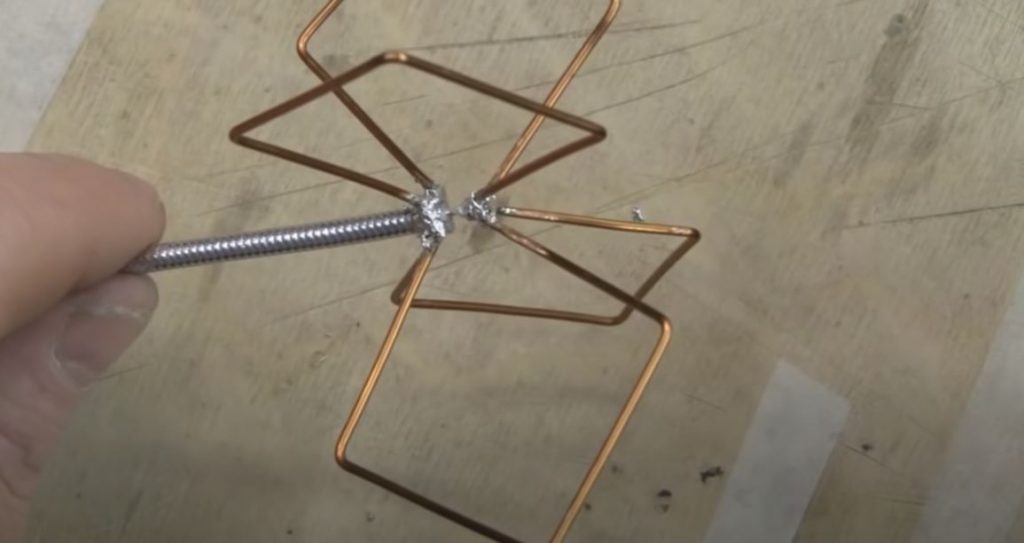

Припаиваем концы проволочных квадратов к оплетке, а центральную жилу к спаянным ранее серединам квадратов.

Припаиваем концы проволочных квадратов к оплетке

Источник: https://youtu.be/4t6OliwhJ5g

5

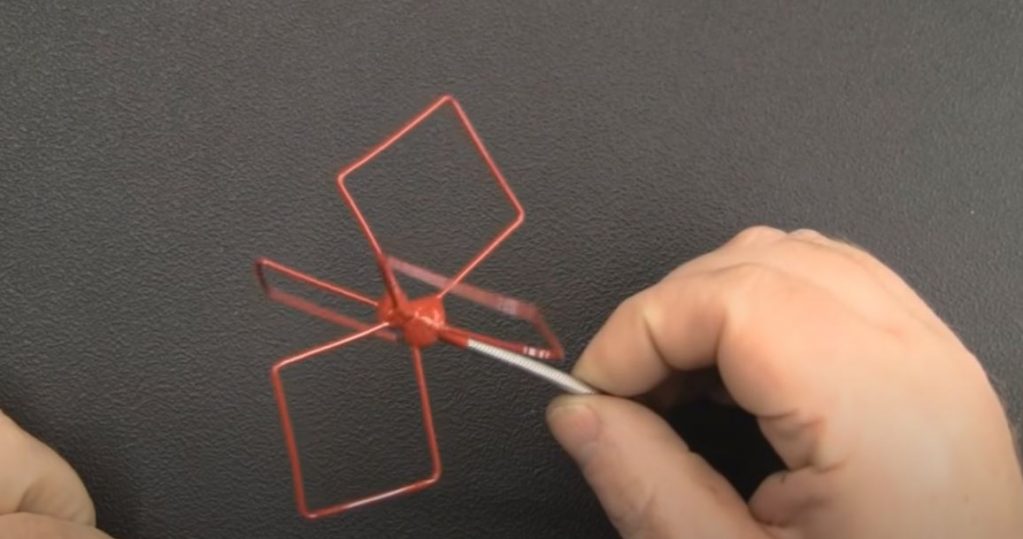

С обратной стороны кабеля подпаиваем антенное гнездо. Середину антенны изолируем термоклеем, а саму антенну красим краской из баллончика.

антенну красим краской из баллончика

Источник: https://youtu.be/4t6OliwhJ5g

Шаг 3. Проводим испытание

1

Включаем роутер с его родной штыревой антенной и фиксируем уровень сигнала на ноутбуке.

2

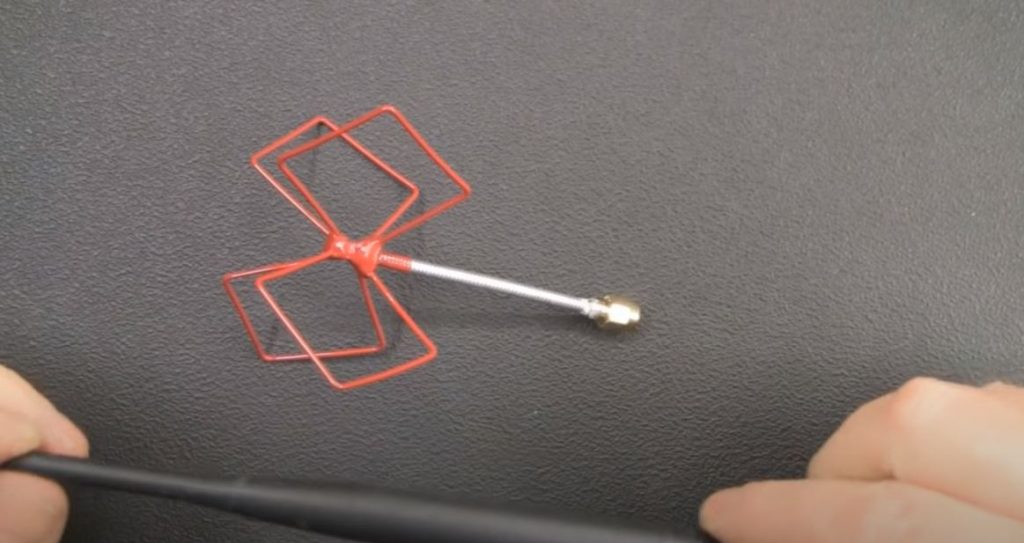

Меняем антенну роутера на только что изготовленную и фиксируем новый уровень сигнала.

Меняем антенну роутера на только что изготовленную и фиксируем новый уровень сигнала.

Источник: https://youtu.be/4t6OliwhJ5g

3

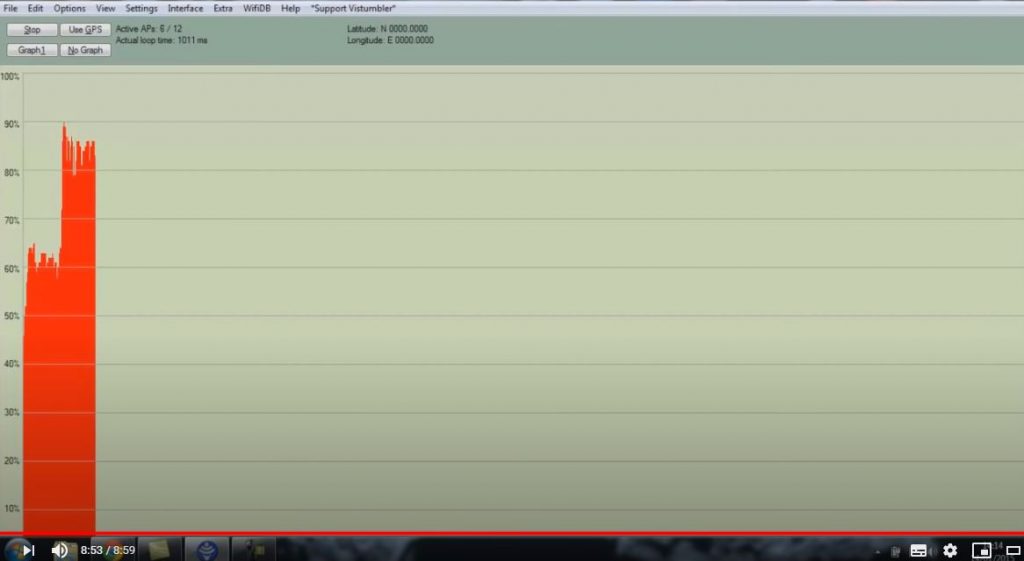

После замены антенны уровень сигнала повысился в полтора раза (с 60 до 90%).

После замены антенны уровень сигнала повысился в полтора раза

Источник: https://youtu.be/4t6OliwhJ5g
