Трехфазное напряжение из однофазной сети всего за 3 минуты: простой лайфхак

трехфазное напряжение из однофазного за 3 минуты

Простому обывателю доступно лишь однофазное электричество. Для бытовых нужд этого вполне хватает, но приборы с мощность более 2,2 кВт требуют трехфазного подключения. Мощные двигатели обычно подключают к однофазной сети через конденсаторы.

Однако при таком способе подключения существует один значительный недостаток –  значительная потеря мощности. Чтобы этого избежать, можно сделать трехфазное напряжение из однофазного за 3 минуты с помощью самодельного расщепителя фаз.

Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы Читайте также: Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы

Что нужно для получения трехфазного напряжения?

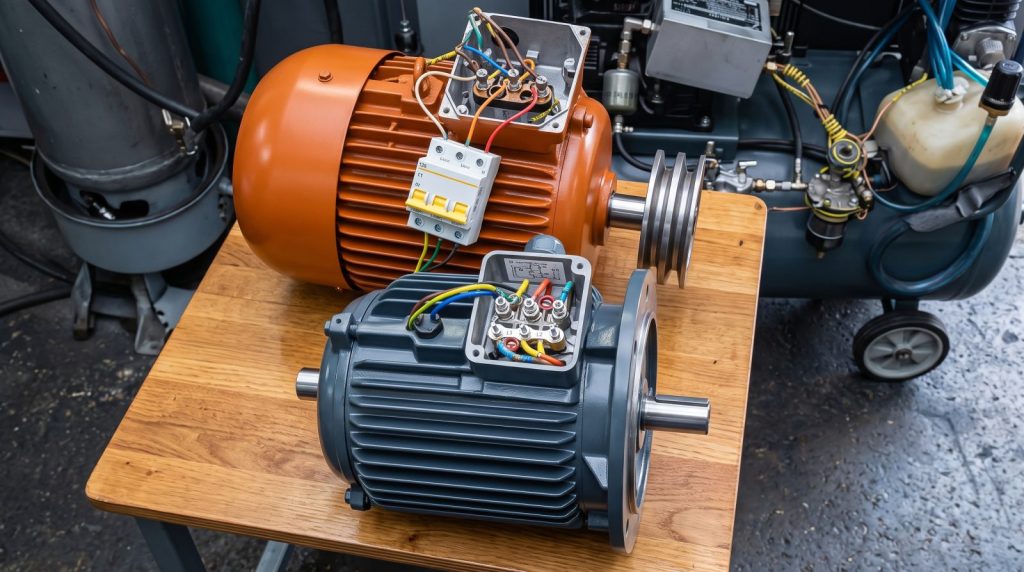

Рассеиватель фаз

Рассеиватель фаз

Во-первых, понадобится трехфазный электродвигатель с мощностью большей, как минимум на 30%, чем у подключаемого оборудования. Так, например, для подключения 3кВт компрессора потребуется электродвигатель, как минимум на 4,5 кВт. Больше — лучше.

Также нужен пакетный переключатель и конденсатор для облегчения запуска ведущего двигателя.

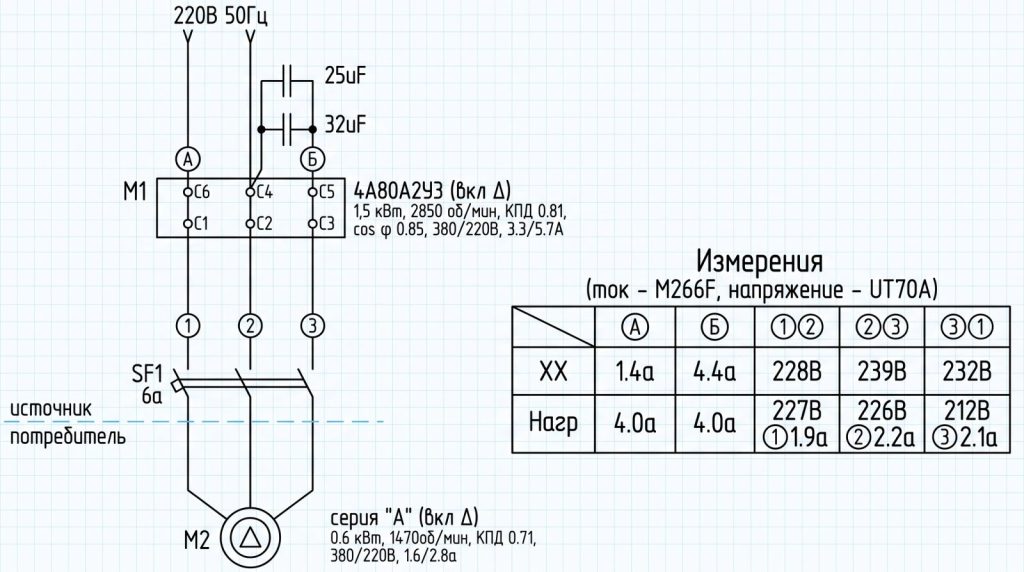

Схема подключения

Рабочая схема

Рабочая схема

1

Ведущий электродвигатель (расщепитель фаз) подключается к сети 220 В, — способ подключения (звезда, треугольник) не имеет значения. Запуск производится через конденсатор С=100 мкФ.

2

Далее к контактам обмоток ведущего двигателя через пакетный выключатель подключается трехфазное оборудование, — схема подключения (звезда или треугольник) не имеет значения.

Данная схема элементарна, но работает достаточно стабильно.

Запуск системы

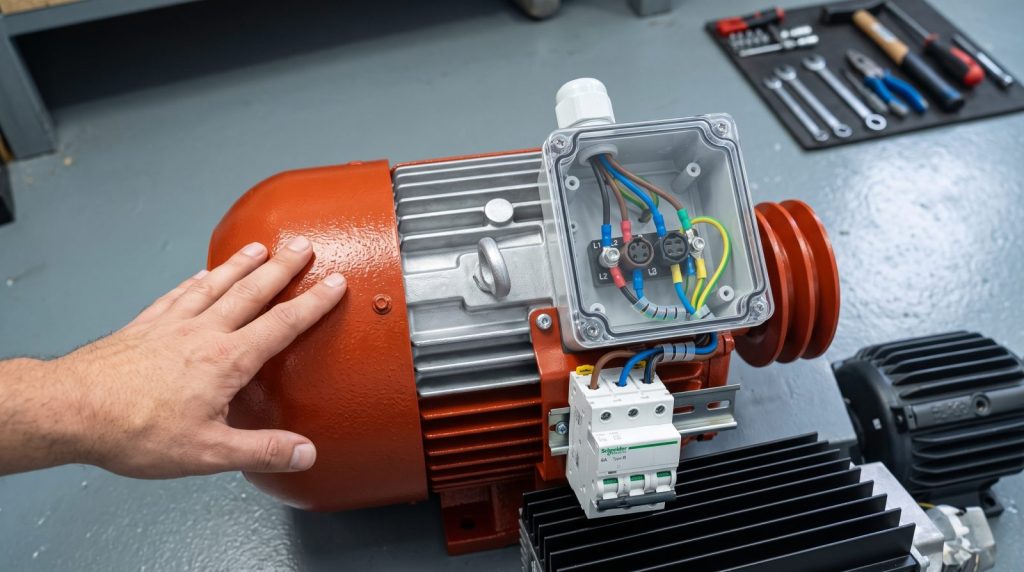

Включаем через пакетник

Включаем через пакетник

1

Подаём напряжение 220 В на первый (ведущий) двигатель через конденсаторы, — облегчают запуск. Можно без них, но тогда необходимо придать первичное движение валу двигателя.

2

В течение нескольких секунд вал электромотора будет набирать крутящий момент, после этого, если пуск производился с конденсаторами, то их отключаем.

3

На обмотках ведущего мотора образовалось трехфазное напряжение около 200 В: на двух по 200, на одной около 190 В.

4

Включаем пакетный выключатель – ведомый электромотор запустился без проблем. Всё отлично работает.

5

Схему при необходимости можно и нужно доработать. Кстати, для стабилизации работы, т.е. для сглаживания нагрузки можно первый двигатель оснастить тяжелым маховиком, который не будет давать проседать нагрузке.

Горох: описание 43 самых популярных сортов, низкорослые, среднерослые и сорта зернофуражного назначения (Фото & Видео) +Отзывы Читайте также: Горох: описание 43 самых популярных сортов, низкорослые, среднерослые и сорта зернофуражного назначения (Фото & Видео) +Отзывы

Заключение

Трехфазный двигатель

Трехфазный двигатель

Этот простой способ был известен ещё в 60-х годах прошлого века. О чём не раз упоминалась в специализированной литературе: журнал МК, статья именно Синёва, №4 1972 год. В этом материале рассмотрены варианты корректировки напряжения по всем фазам.

Тематическое видео: Как сделать 3-ёх фазное напряжение в гараже

Трехфазное напряжение из однофазной сети всего за 3 минуты: простой лайфхак

Как сделать 3-ёх фазное напряжение в гараже за 5 минут ★Хранители истории★

Трехфазное напряжение из однофазной сети всего за 3 минуты: простой лайфхак

6.8 Total Score
Трехфазное напряжение из однофазной сети за 3 минуты

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

10Средняя оценка
Помогла ли Вам наша статья?
10
3.5Оценка пользователя
Помогла ли Вам наша статья?
3.5
Добавить свой отзыв  |  Отзывы и комментарии

Александр Короваев

Изучение природы показывает, насколько просты и естественны законы, которым она следует. – Артур Шопенгауэр

10 комментариев
Показать все Полезные Высокий рейтинг Низкий рейтинг Добавить свой отзыв
  1. абсолютно бесполезная идея
    Поставьте трёхфазный счётчик и ещё на электроэнергии с экономите
    Какой КПД у этой громоздкой конструкции

    • Ответить Владимир Серченко
      Владимир Серченко 26.12.2019 в 10:02

      Владимир, я уверен с вами многие не согласятся! Это решение для временного и событийного использования. Сколько нужно времени для того, чтобы установить трёхфазный счётчик?

      • Подтверждаю! Уже около 10лет работает такая конструкция. Запитывается дома все: от слабенького заточного до циркулярки с двигателем на 3квт. Главное не перегружать двигатель-генератор.

      • Из за одного потребителя(циркулярки например)ставить 3х фазный счетчик не всегда удобно. Во первых элсети потребуют проект, который будут согласовывать пол года. Потом финансовая часть — провода, счетчик, монтаж/подключение. А этот вариант очень даже работоспособный. Лет 15 назад так запускали циркулярку. Большой мотор просто валялся во дворе и мощность была раза в 2 больше. Он грелся, а вот на циркулярке работал как от 3х фаз и был холодный. Насчет маховика идея мне понравилась, можно было бы попробовать.

  2. Помогла ли Вам наша статья?
    60

    Говорят, что есть такие устройства (пускатели, коммутаторы, фазоинверторы) , не знаю, сколько они стоят, но если завалялся трёхфазный асинхронный двигатель (так?), то выйдет в разы дешевле (в качестве временного решения)

    Полезно(1) Бесполезно(1)You have already voted this
  3. Ответить Аватар
    Александр Рычагов 21.02.2020 в 15:46

    Но! Это же не экономично тратить доп. энергию на вращение пустого двигателя…

  4. Понадобилось запустить дровокол от 220 вольт, двигатель 1,5 кВт, соединил в треугольник и запустил через частотный преобразователь, который купил на АЛИ за 4500 р. Частотник на 2,2 кВт.
    И не надо городить весь этот бред! К тому же частотник программируется на любые режимы, обороты регулируются от 0 до максимальных без потери крутящего момента!!! Реверс также присутствует!

  5. Давно циркулярку так работает. Двигатель 1,1 кВт. Генератор подключен в режиме звезда он повышает напряжения.Пилит доски на 60 мм быстро.Отлично!

  6. Ответить Аватар
    Петр Александрович 19.05.2020 в 00:54
    Помогла ли Вам наша статья?
    10

    Зачем ДВА двигателя? Сразу ставь конденсатор на нужный мотор и все…работает!!! подключай любое трехфазное устройство к однофазной сети через конденсатор и нет проблем!!!

    + Плюсы: нет
    - Минусы: дурь
    Полезно(0) Бесполезно(0)You have already voted this
