Профильные трубы широко используются на приусадебных участках и дачах. Это и создание каркасов теплиц и различных оградительных конструкций, и арок для вьющихся растений, и многое другое. Если рассуждать о надежности соединения – то самый лучший метод это сварка. Но когда речь идет о небольших конструкциях, вполне можно обойтись без сварочных работ. В нашей статье мы расскажем, как соединить профильные трубы разного размера под прямым углом, не прибегая к сварке.
Материалы для работы
Для того, чтобы создать соединение, вам понадобятся:
- две профильные трубы разного размера (в примере 25х25 и 30х30 мм);
- маркер;
- угольник;
- болгарка;
- молоток;
- напильник;
- плоскогубцы.
Шаг 1. Размечаем места соединения

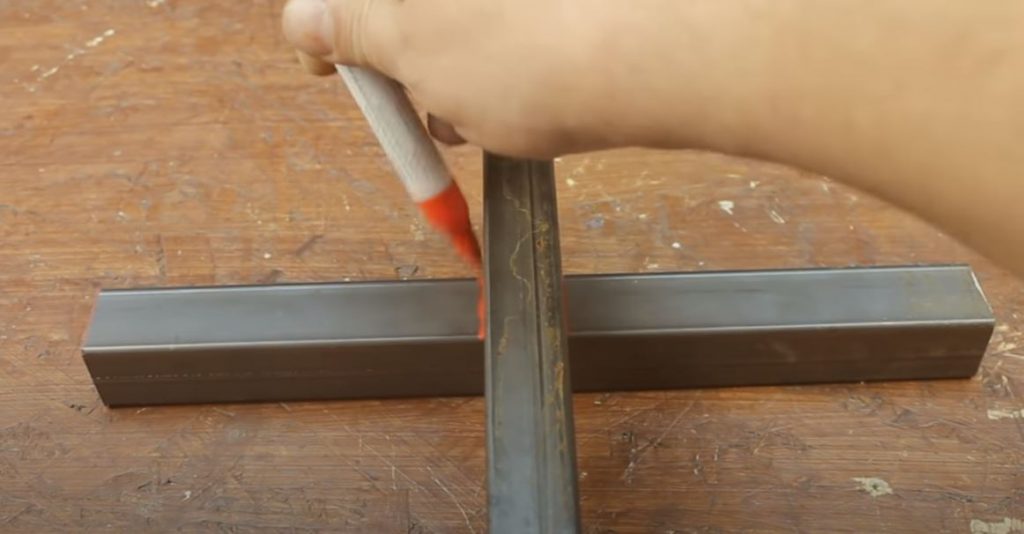

Прикладываем трубу меньшего размера к месту будущего соединения и маркером отмечаем ее внешние границы на большей трубе.

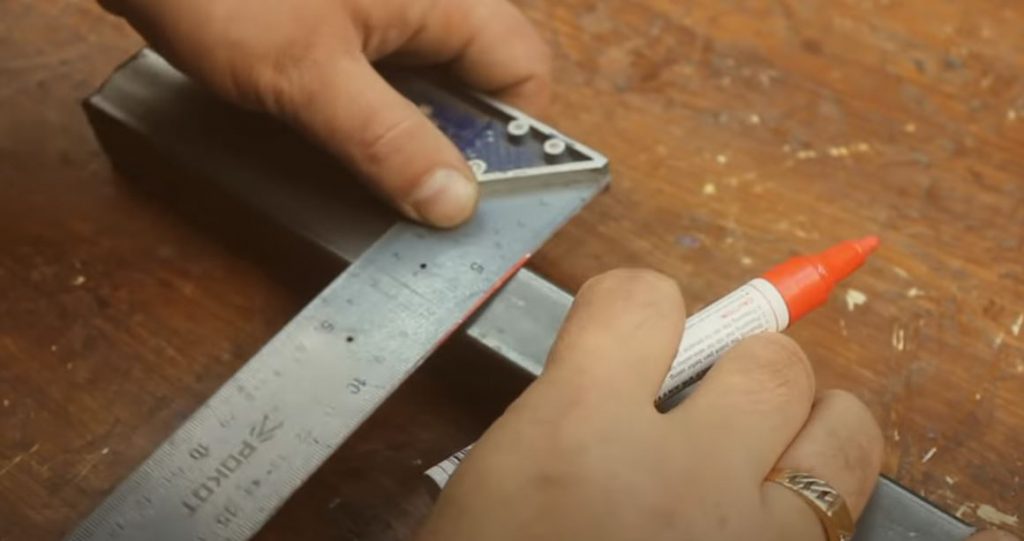

С помощью угольника переносим обе линии на все стороны профильной трубы.

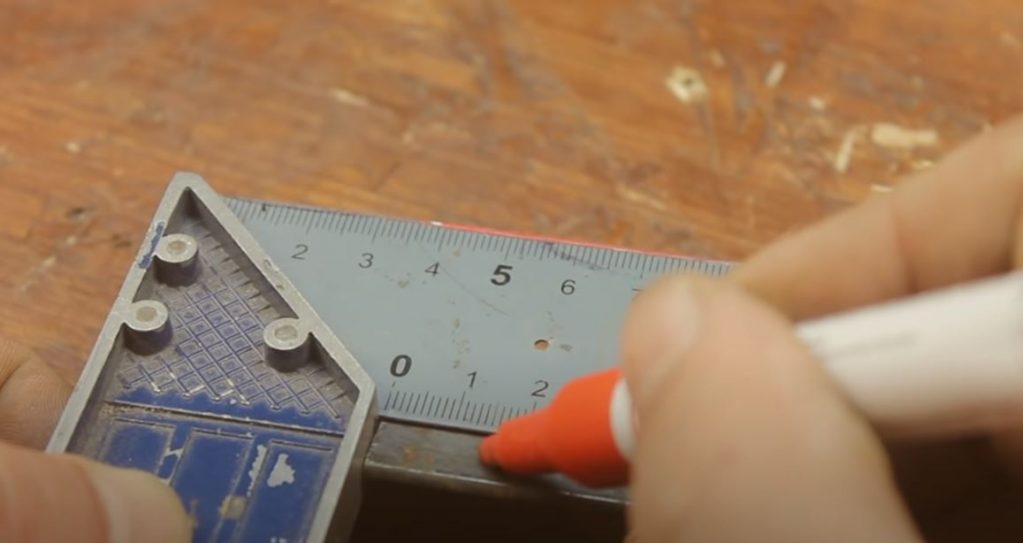

От края меньшей трубы на расстоянии 15 мм (половины размера большей трубы) проводим линию по всем сторонам.

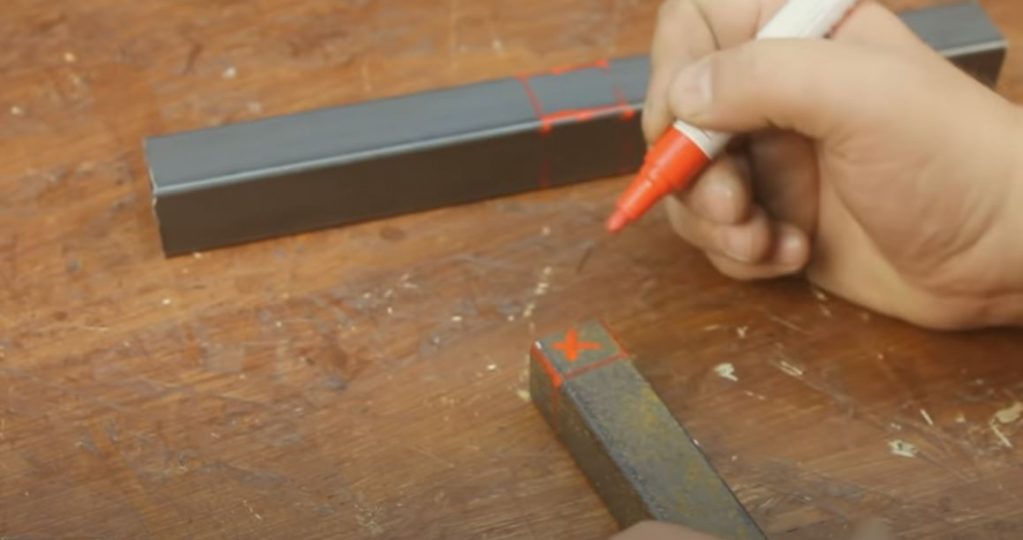

Маркером отмечаем места, которые необходимо вырезать.
Шаг 2. Вырезаем размеченные места соединения

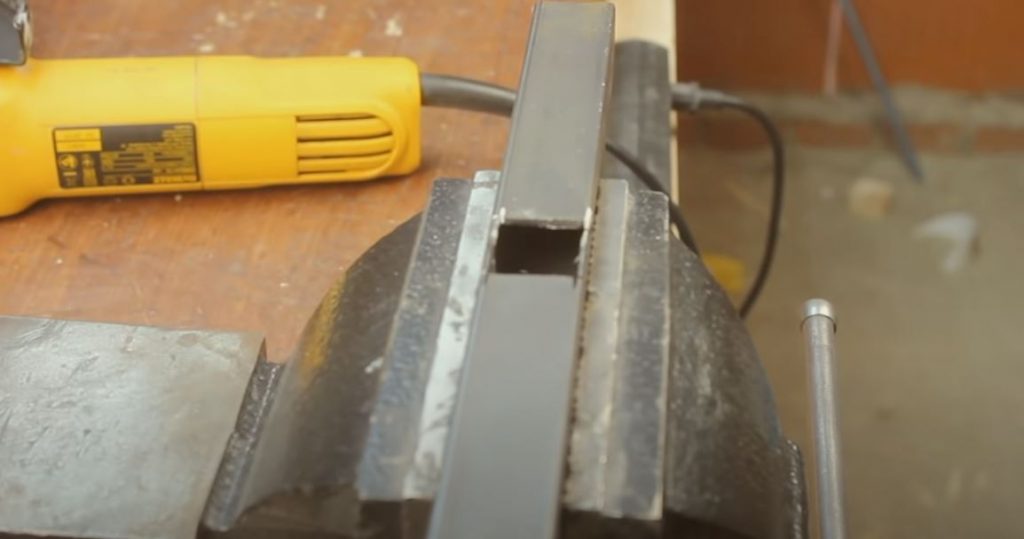

На одной стороне профильной трубы большего размера вырезаем окно, в которое будет вставляться вторая труба.

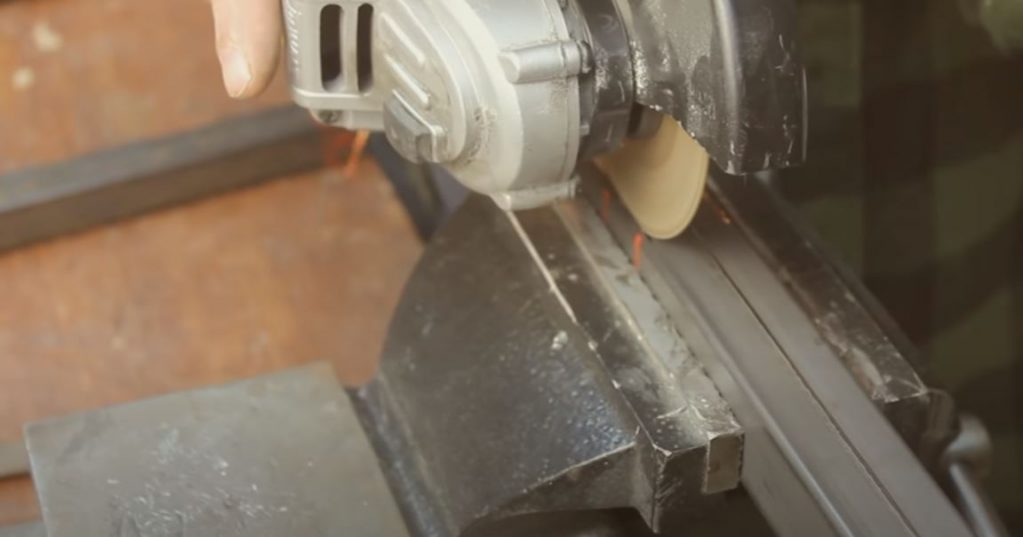

На противоположной стороне, строго напротив вырезанного окна, делаем два продольных пропила, через которые в дальнейшем выйдут две стороны второй трубы.

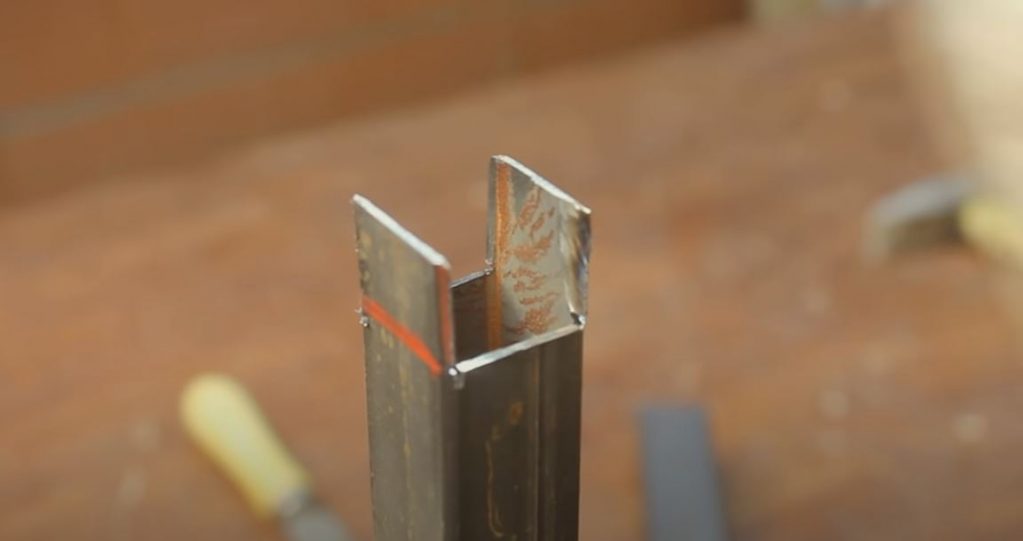

На второй трубе вырезаем до линии отметки две противоположные стороны.

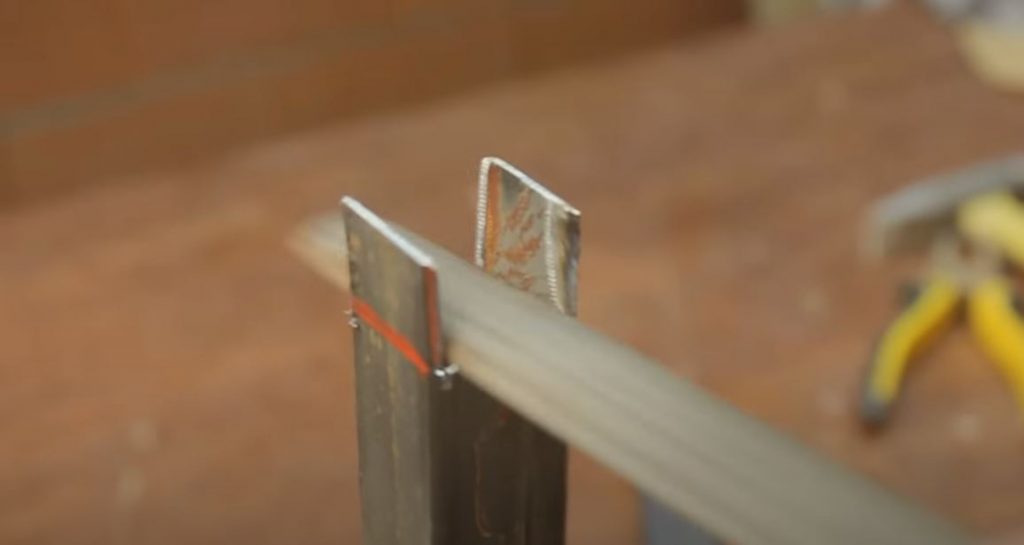

Места разрезов на обеих трубах зачищаем напильником.
Шаг 3. Собираем трубы

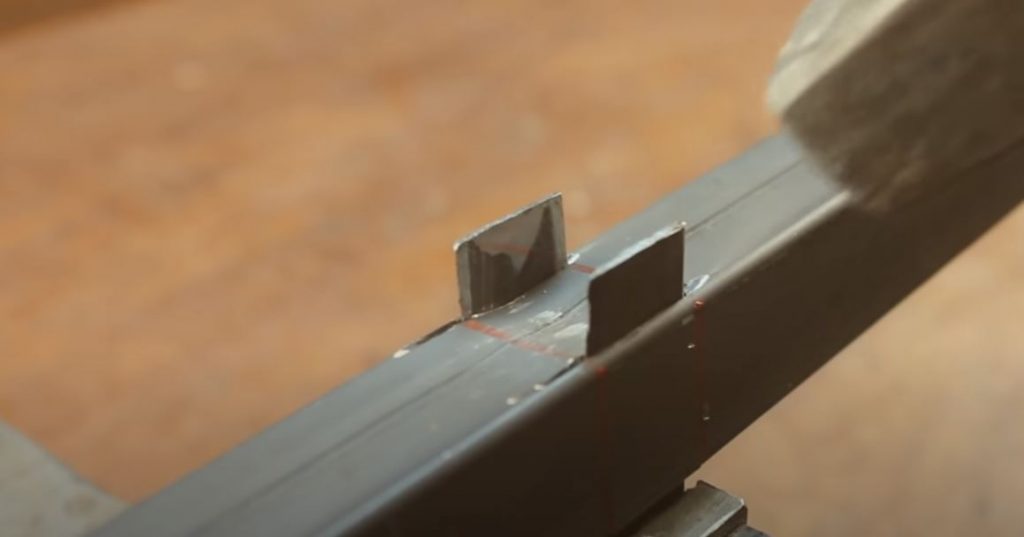

Вставляем меньшую трубу в большую так, чтобы ее необрезанные стороны вышли в заранее сделанные пропилы.

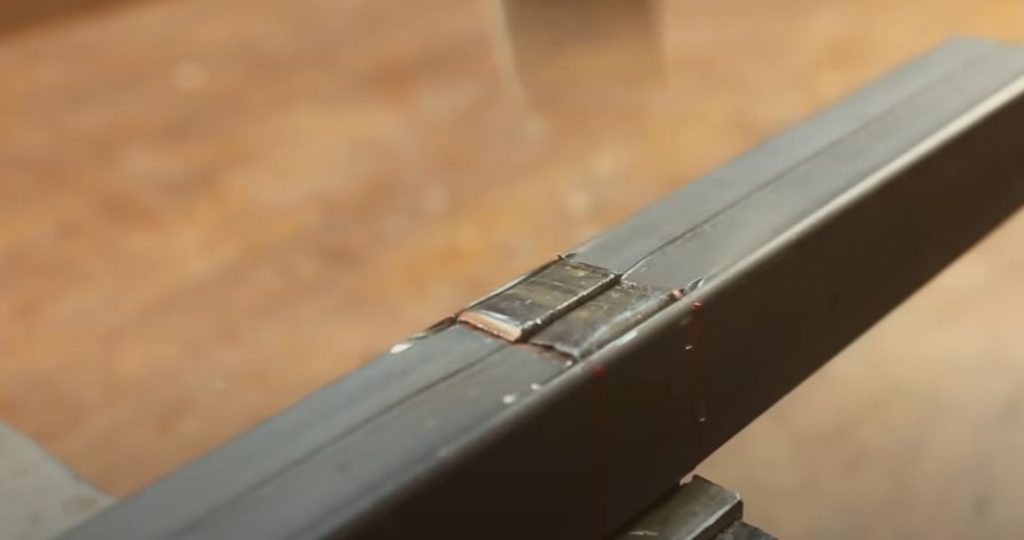

Молотком загибаем выходящие части трубы внутрь.

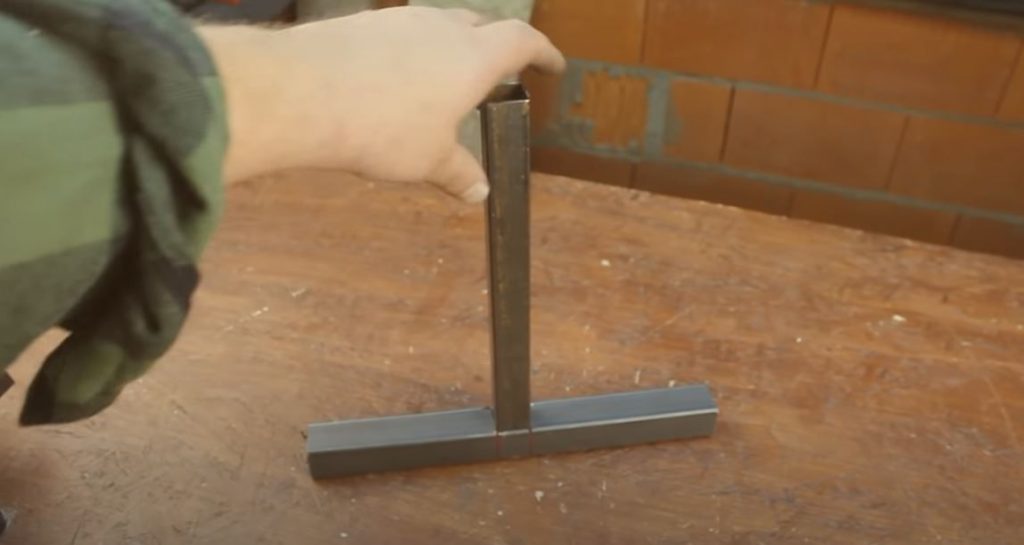

В результате у нас получилось соединение двух профильных труб, которое эстетически выглядит намного лучше сварного и при этом не уступающее ему по прочности.
