Самодельная антенна для цифрового ТВ (DVB-T2) с усилителем: картинка всегода будет четкой и стабильной

Самодельная антенна биквадрат для DVB-T2 с усилителем

Биквадрат или антенна Харченко отлично себя зарекомендовала в поиске и устойчивом приёмы радиоволн различной частоты, — нужно лишь правильно подобрать размеры сторон квадрата для той или иной задачи. Можно ли сделать принимающее устройство для цифрового телевидения?

Тема нашей статьи – очень простая самодельная антенна DVB-T2 с усилителем.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи Читайте также: Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Изготовление антенны Харченко для цифрового ТВ

Источник: https://youtu.be/llpuGSqTVzI

Медная проволока – хороший материал для антенн

Изготовить данное устройство не составит особого труда. Для выполнения этой задачи не нужны особые знания и навыки. Да и материалов не потребуется много.

1

Кусок проволоки длиной около 120 см, диаметром 3 мм и более.

2

Также потребуется усилитель для аналоговых антенн. Можно использовать SWA99999 или его аналог. Стоимость такой микросхемы на радиорынках не превышает 70 рублей.

Источник: https://youtu.be/llpuGSqTVzI

Недорогой усилитель

3

Для подключения усилителя к антенне нужен крепеж

Источник: https://youtu.be/llpuGSqTVzI

Пара болтиков, гаек и шайб

4

И конечно, потребуется коаксиальный кабель необходимой длины. Можно использовать любого сопротивления: 50 или 75 Ом.

Шаг №1 – изготовление квадрата

Источник: https://youtu.be/llpuGSqTVzI

Чем точнее, тем лучше, но допустима погрешность

Для этого потребуется сформировать из медной проволоки “восьмёрку” со стороной квадрата в 14 см. Место соединения начала и конца проволоки необходимо спаять. Место пайки не имеет значения, обычно его формируют в центе восьмёрки.

Шаг №2 – подсоединение антенного кабеля к усилителю

Источник: https://youtu.be/llpuGSqTVzI

Подсоединения коаксиального кабеля

Здесь всё просто – зачищается основная жила кабеля на 1см. Подсоединяют так, как показано на рис.6.

Шаг №3 – установка усилителя на би-квадрат

Источник: https://youtu.be/llpuGSqTVzI

Паять не нужно

С помощью подготовленного крепежа в центре антенны подсоединяют микросхему усилителя.

Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей) Читайте также: Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Проверка сигнала

Источник: https://youtu.be/llpuGSqTVzI

Пробуем поймать из помещения

1

Подключаем изготовленную антенну к приставке. Если последняя не используется, поскольку ТВ поддерживает DVD-T2 может потребоваться дополнительный источник питания. Усилитель поддерживает эту функцию через специальный сепараторный штекер.

2

Если ТВ-транслятор находится неподалёку, то стоит попробовать поймать сигнал, установив антенну в помещении.

Источник: https://youtu.be/llpuGSqTVzI

Питание антенны в настройках ТВ

3

Многие ТВ оборудованы встроенной функцией питания сигнала. Находим и включаем питание антенны.

Источник: https://youtu.be/llpuGSqTVzI

Уровень сигнала выше среднего

4

После подключения питания можно обнаружить, как сигнал с нулевого результата значительно увеличился. В нашем случае от ) до 65 %. Сигнал устойчивый качество картинки и звука замечательное.

Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео) Читайте также: Как сделать кашпо для цветов своими руками: уличные, для дома, подвесные | Пошаговые схемы (120+ Оригинальных Фото-идей & Видео)

Заключение

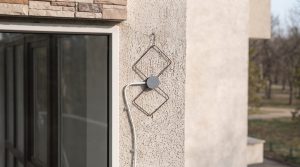

Антенна Харченко с усилителем

Антенна Харченко с усилителем

Таким образом, можно за очень скромные деньги собрать вполне пригодную для постоянного использования антенну.

Если уровень сигнала слабый, то антенну следует поместить на улице.

Тематическое видео: Цифровая антенна с усилителем своими руками за 1$. Как сделать DVB-T2 антенну с усилителем SWA-99999
