Мощная самодельная антенна для цифрового телевидения своими руками

ТВ антенна

Эфирное цифровое телевидение прочно вошло в нашу жизнь. Но вопрос приобретения качественной недорогой антенны всегда оставался актуальным. В нашей статье мы расскажем, как сделать антенну для цифрового телевидения своими руками, так называемый зигзаг Харченко. Эта антенна не уступает, а по многим параметрам и превосходит покупные аналоги. Также мы научим рассчитывать антенну под частоту канала, на котором в вашем регионе транслируется цифровое телевидение.

Цифровая ТВ антенна из кабеля для T2 своими руками Читайте также: Цифровая ТВ антенна из кабеля для T2 своими руками

Материалы для изготовления

Для того, чтобы сделать антенну, вам понадобятся:

  • медная проволока ø3 мм;
  • паяльник;
  • нож;
  • плоскогубцы;
  • распределительная коробка;
  • клеевой пистолет;
  • антенный кабель и разъем;
  • линейка, маркер;
  • телевизор, для проведения испытания.

Шаг 1. Рассчитываем антенну

1

Принцип работы выбранного варианта антенны основывается на том, что периметр каждого из ее квадратов равен длине волны, на котором вещает цифровое телевидение.

2

Чтобы рассчитать длину волны, нужно разделить ее скорость (скорость света) на частоту (т.е. формула длины волны в метрах равна 300/частоту в МГц). Если сигнал передается на разных каналах, можно рассчитать антенну для среднего из них, т.к. антенна достаточно широкополосная.

Если вы не хотите самостоятельно выполнять расчеты, в интернете представлено большое множество онлайн-калькуляторов для расчетов плеча квадрата антенны.
3

В нашем примере мы изготовим антенну для телевизионного сигнала, передаваемого на частоте 690 МГц. Нетрудно посчитать, что длина волны ≈0,42 м, а значит, одна сторона квадрата равна 10,5 см.

Шаг 2. Изготавливаем антенну

1

Отрезаем и хорошо выравниваем кусок медной проволоки длиной 1 м.

Отрезаем и хорошо выравниваем кусок медной проволоки длиной 1 м

Источник: https://youtu.be/3Azu6ILl-MI

2

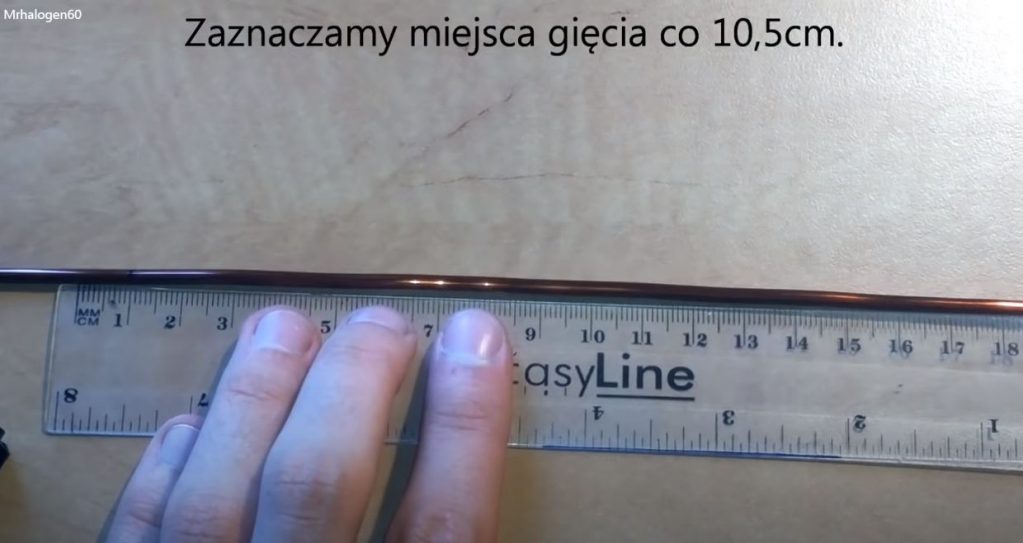

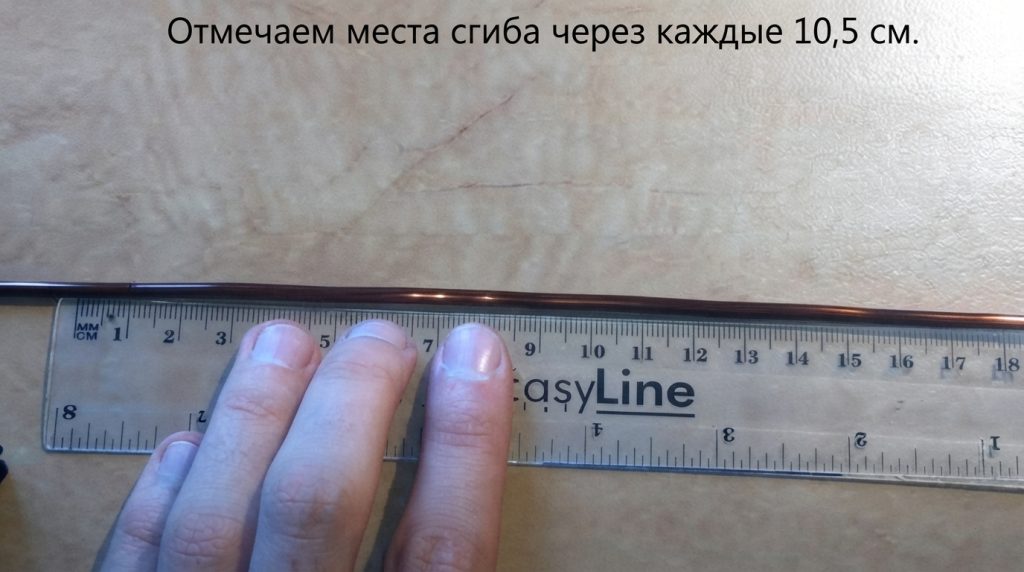

Намечаем на проволоке восемь отрезков по 10,5 см.

Намечаем на проволоке восемь отрезков по 10,5 см

Источник: https://youtu.be/3Azu6ILl-MI

3

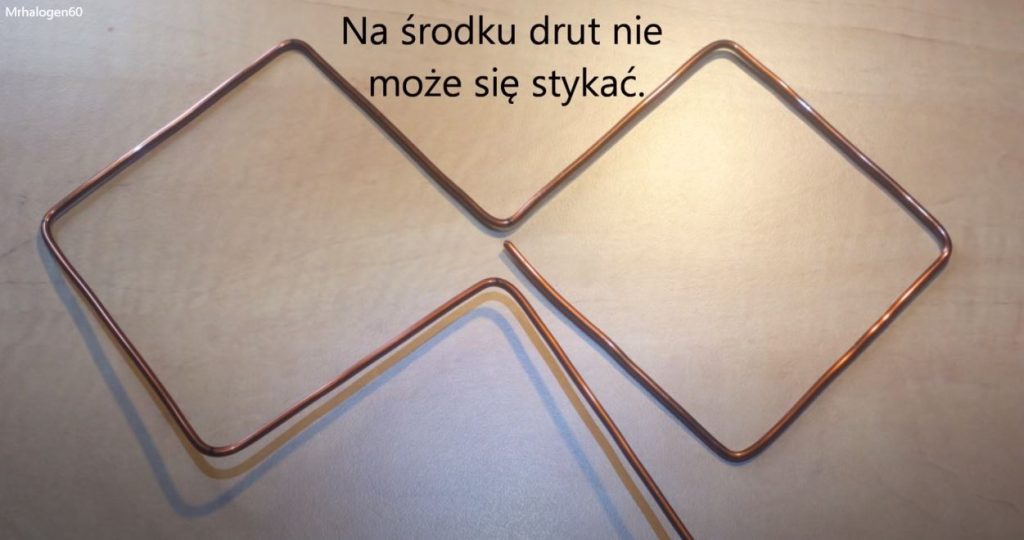

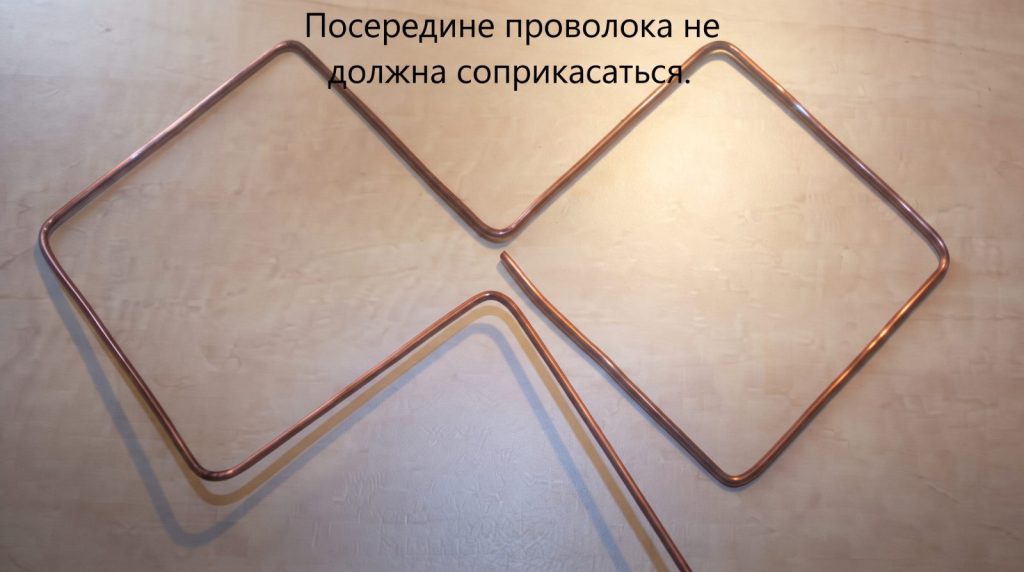

Сгибаем проволоку по отметкам под углом 90 градусов, чтобы в результате получилось два квадрата, соединенных вершинами.

в результате получилось два квадрата

Источник: https://youtu.be/3Azu6ILl-MI

4

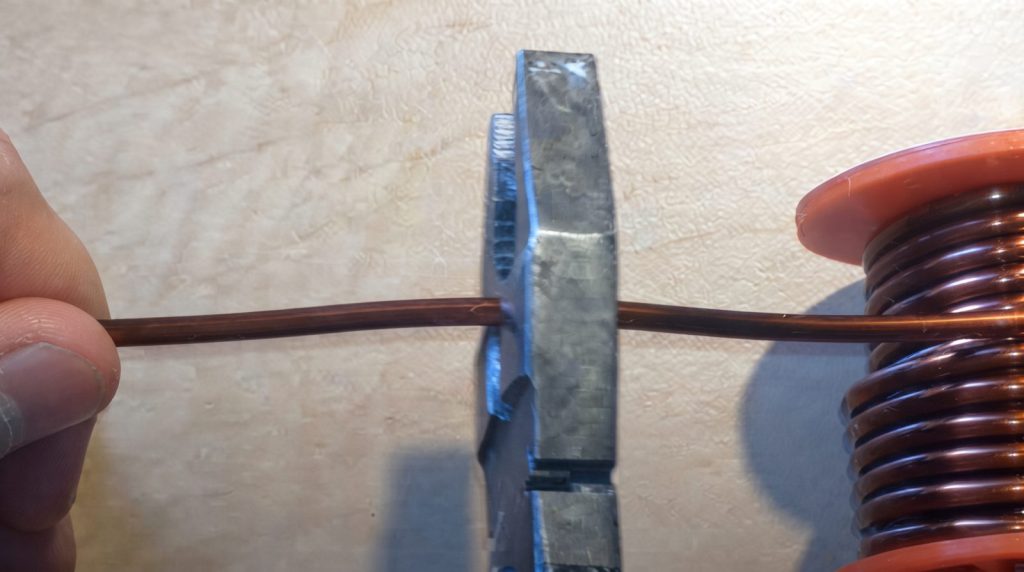

Откусываем лишнюю проволоку, оставив немного для спаивания.

5

Зачищаем место спаивания, а также смежные вершины квадратов – к ним будет припаиваться антенный провод.

Зачищаем место спаивания, а также смежные вершины квадратов

Источник: https://youtu.be/3Azu6ILl-MI

6

Спаиваем концы проволоки. Это нужно делать достаточно мощным паяльником, чтобы хорошо прогреть проволоку в месте спаивания.

7

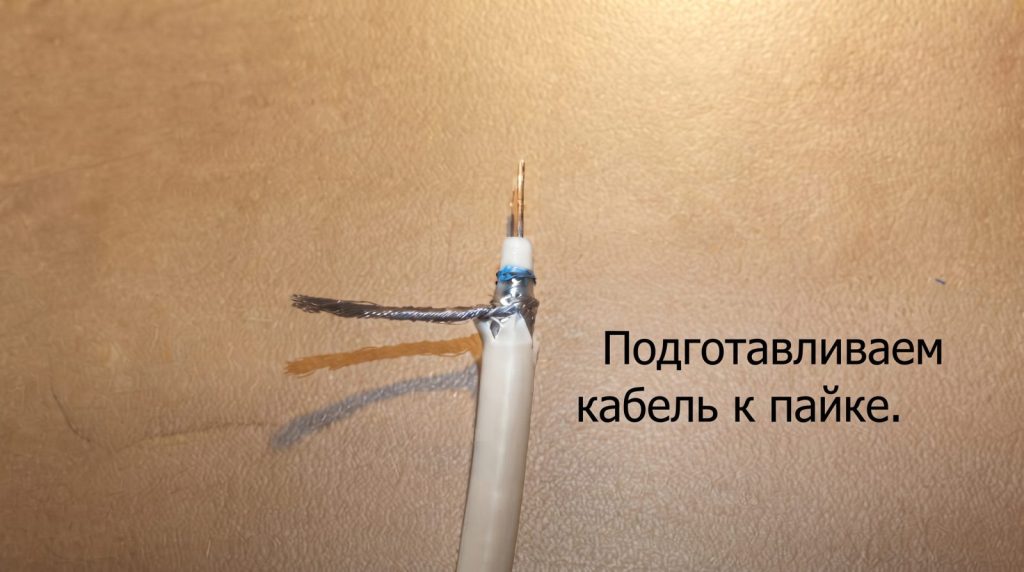

Зачищаем и залуживаем антенный кабель.

Зачищаем и залуживаем антенный кабель

Источник: https://youtu.be/3Azu6ILl-MI

8

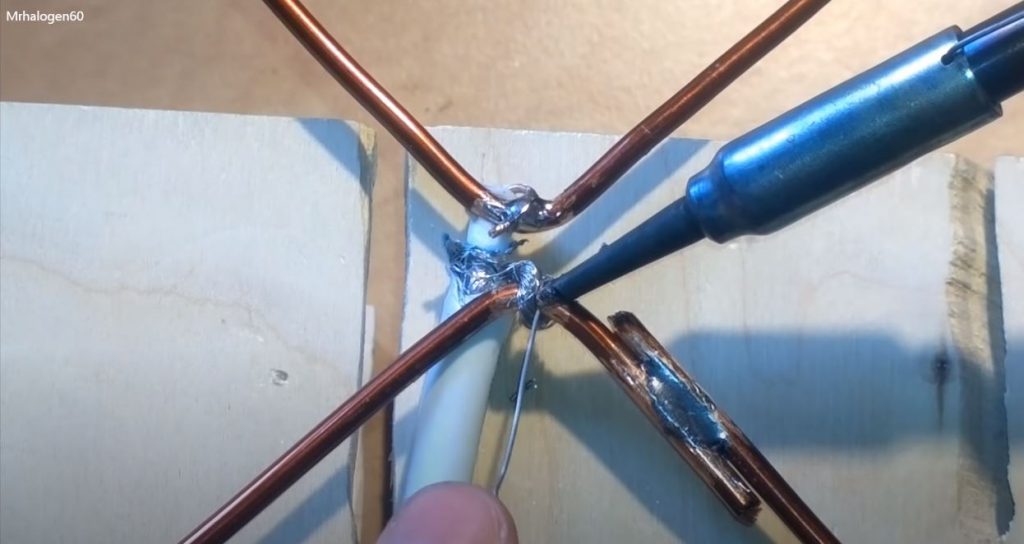

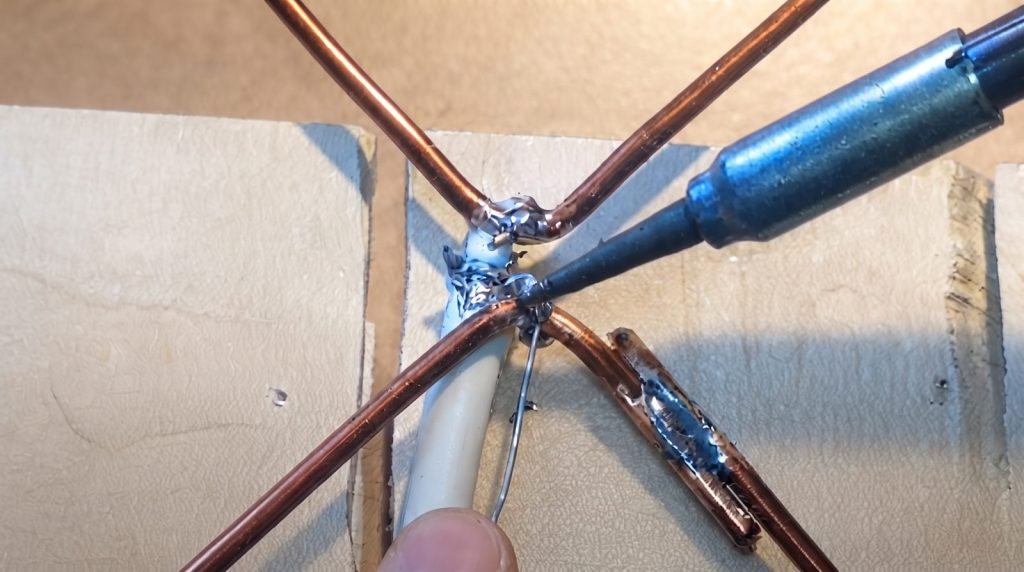

Подпаиваем центральную жилу к вершине одного квадрата, а оплетку – к вершине второго.

Подпаиваем центральную жилу к вершине одного квадрата, а оплетку – к вершине второго

Источник: https://youtu.be/3Azu6ILl-MI

9

Так как антенна обычно используется на улице, защитим места пайки, поместив центральную часть антенны в распределительную коробку.

10

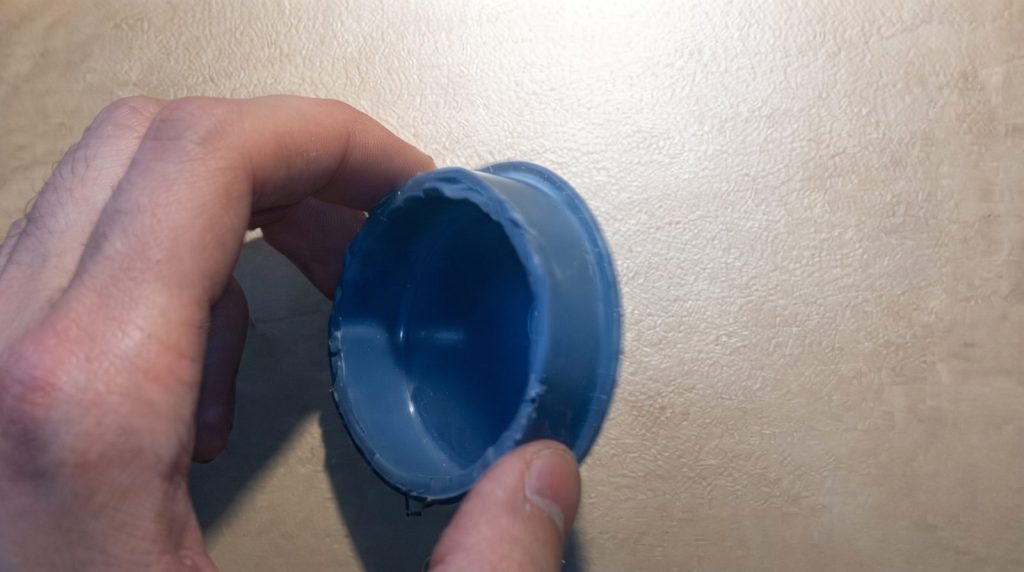

Срезаем коробку по нужной высоте.

Срезаем коробку по нужной высоте

Источник: https://youtu.be/3Azu6ILl-MI

11

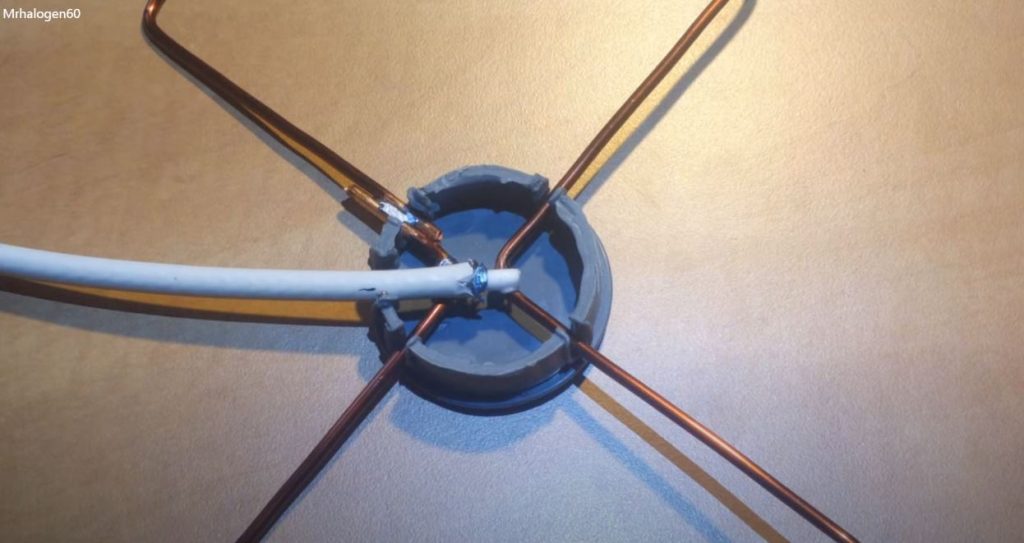

Паяльником проделываем пазы под проволоку и антенный кабель.

Паяльником проделываем пазы под проволоку и антенный кабель

Источник: https://youtu.be/3Azu6ILl-MI

12

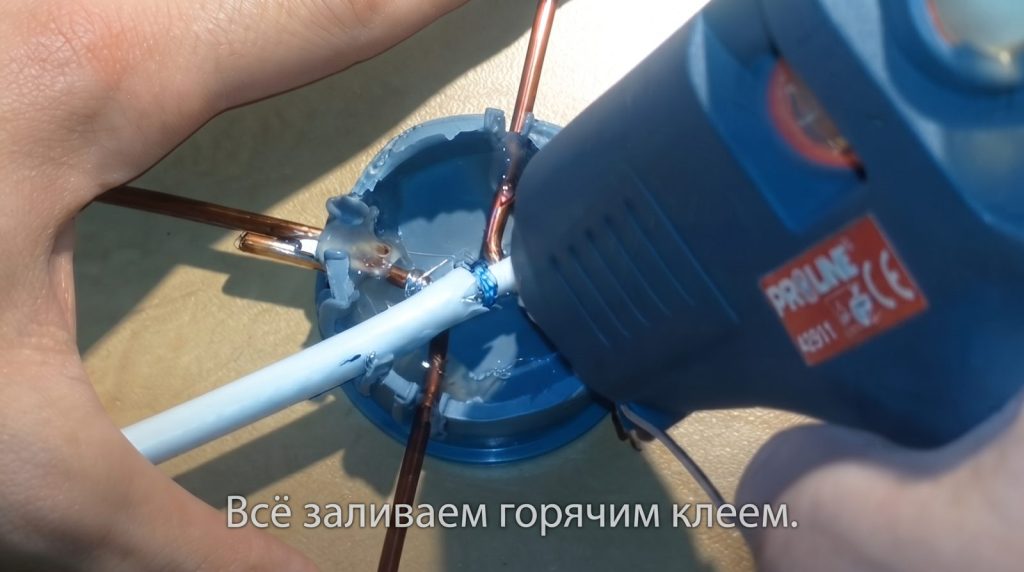

Заливаем пустоты в коробке и места спайки термоклеем, надежно защитив их от непогоды.

Заливаем пустоты в коробке и места спайки термоклеем

Источник: https://youtu.be/3Azu6ILl-MI

13

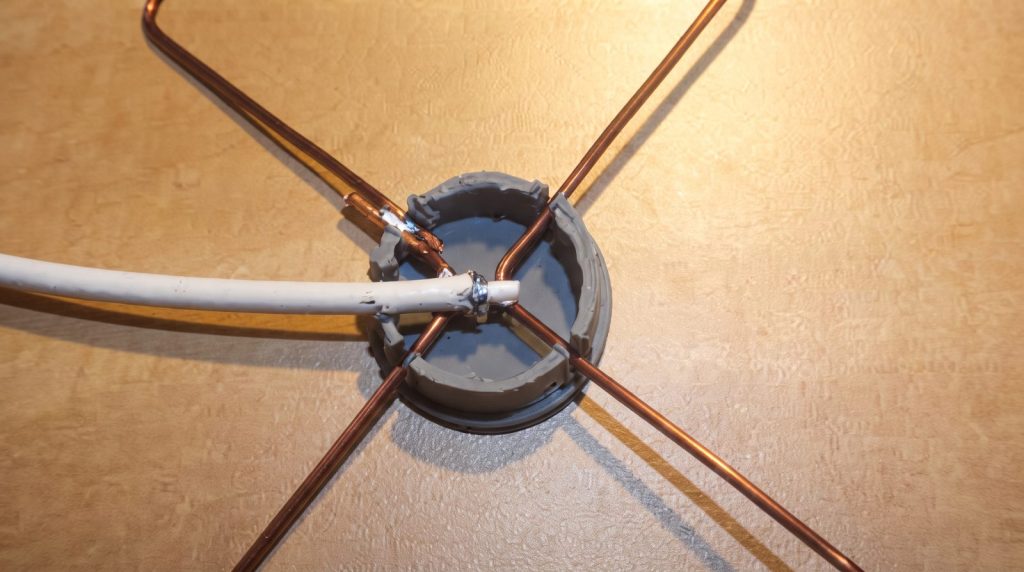

Закрываем коробку. К другому концу кабеля подпаиваем антенный разъем. Наша антенна готова.

Шаг 3. Проводим испытание

1

Размещаем антенну в предназначенном месте (оконный проем, как в примере, стена или крыша дома и т.д.).

2

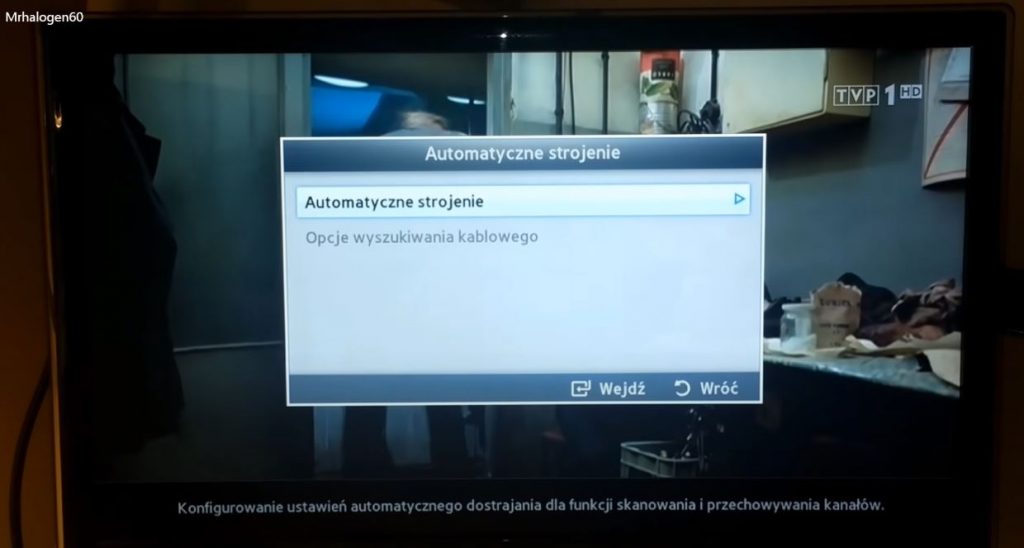

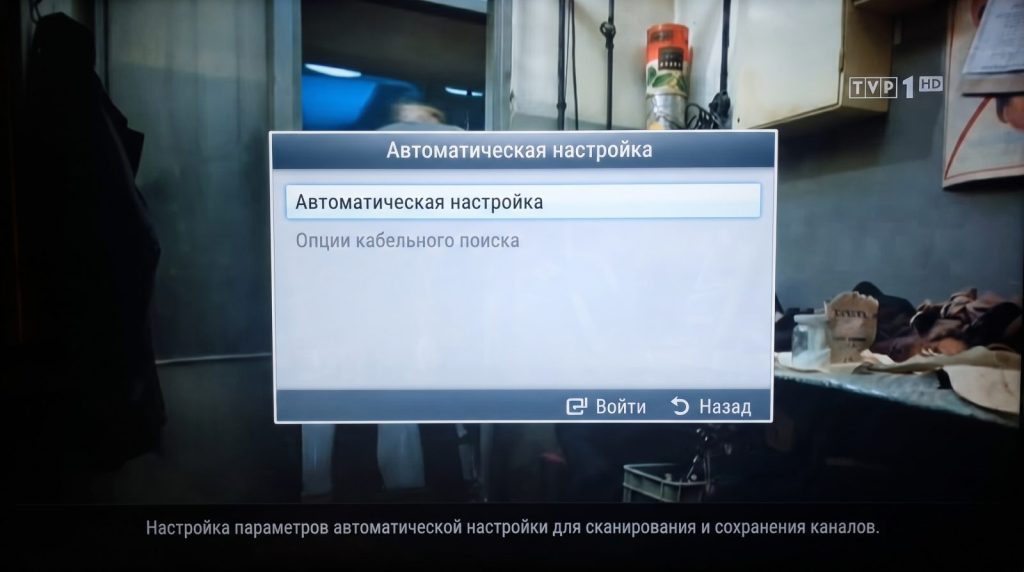

Подключаем разъем к телевизору и запускаем автоматический поиск каналов. Как видите, изображение на экране четкое, без помех.

изображение на экране четкое

Источник: https://youtu.be/3Azu6ILl-MI
