Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

При выборе ворот для обустройства въезда во двор частного дома все чаще предпочтение отдается сдвижным (откатным) конструкциям. Они практичны, долговечны, их легко автоматизировать, чтобы открывать и закрывать, не выходя из машины. Используя чертежи откатных ворот и инструкцию по их обустройству, можно изготовить и установить конструкцию своими руками.

Разновидности откатных ворот

Читайте также:  [Инструкция] Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната (70+ Фото & Видео) +Отзывы

Откатные ворота

Откатные ворота

Различаются  три типа откатных ворот в зависимости от расположения направляющей:

1

Подвесные. Полотно ворот, снабженное роликами, подвешивается на балку. Такой вариант надежен и долговечен – подвесные ворота промышленных объектов, установленные более 50 лет назад, успешно функционируют по сей день. Серьезный недостаток — необходимость монтажа балки на большой высоте, чтобы через ворота могла проходить любая техника, так как конструкция получается металлоемкой и, соответственно, очень дорогой.

Читайте также: Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Подвесные ворота

Подвесные ворота

2

Рельсовые. Ролики для перемещения крепятся к нижней части полотна, они движутся по рельсу, смонтированному на поверхности земли. Верхний ролик на одной из консолей (со стороны, куда уезжают ворота) дополнительно придерживает полотно. Преимущество конструкции в компактности – полотно сдвигается за пределы проема только на свою ширину. К недостаткам относится необходимость постоянно поддерживать чистоту вокруг рельса, поскольку снег, опавшие листья, случайный мусор способны заблокировать перемещение полотна.

Читайте также: Навес, пристроенный к дому: какие бывают виды, выбор материалов и советы по монтажу (95 Фото & Видео) +Отзывы

Рельсовые ворота

Рельсовые ворота

3

Консольные. Полотно снабжено направляющей балкой и подвешено на консольные роликовые блоки. В результате нижний край сдвижной створки не касается земли. Направляющая балка обычно монтируется в нижней части полотна, но может располагаться в середине или вверху, в зависимости от конкретных условий.

Читайте также: Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы

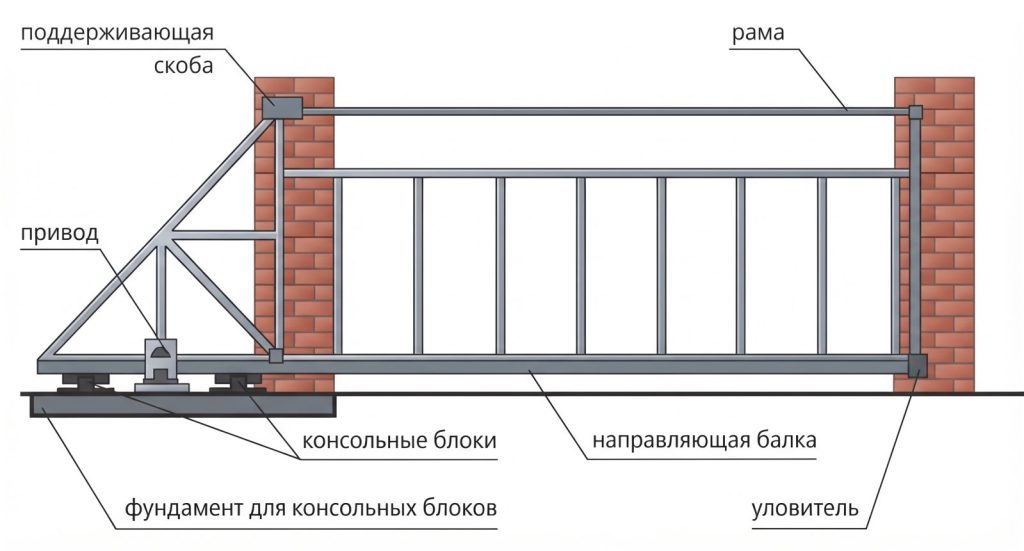

Полностью раздвинутая конструкция

Полностью раздвинутая конструкция

Достоинства и недостатки консольных откатных ворот

К достоинствам консольной конструкции можно отнести:
  • отсутствие верхнего и нижнего ограничения по габаритам
  • промежуток в 10 см между полотном и поверхностью земли – снегопад, случайный мусор не помешают работе ворот
  • легкое, без усилий, перемещение полотна, элементы качения расположены внутри балки – они защищены от атмосферных воздействий
  • способность полотна выдерживать высокие ветровые нагрузки за счет системы его фиксации в вертикальном положении
  • возможность оснастить ворота элементами безопасности и электроприводом с дистанционным управлением

Консольные ворота не лишены недостатков:
  • Они достаточно сложны в монтаже, требовательны к длине забора

вернуться к меню ↑

Ограничения на установку

Читайте также: Фундамент: описание устройства, виды, полная пошаговая инструкция закладки своими руками (Фото & Видео) +Отзывы

Откатные ворота

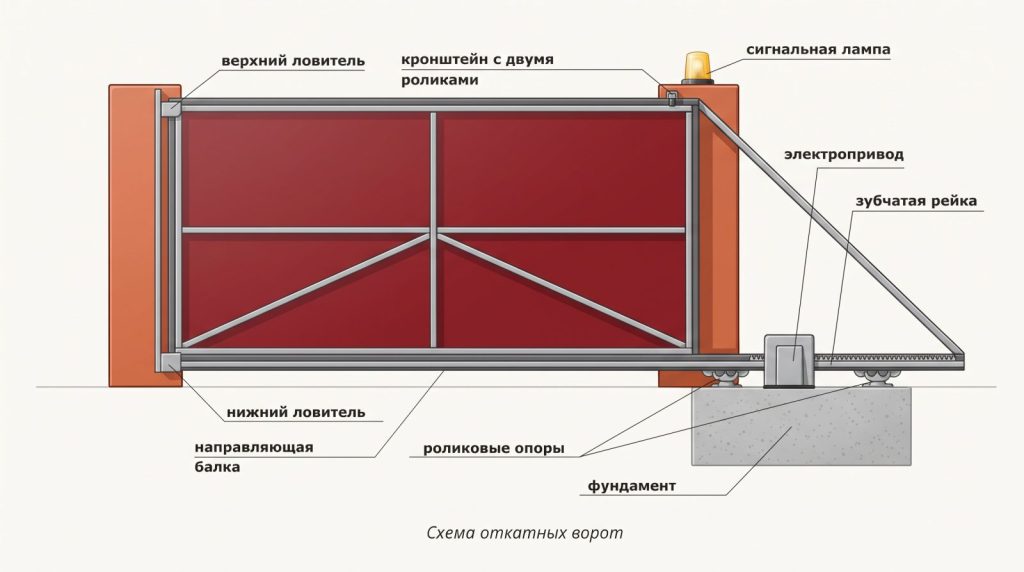

Схема откатных ворот

Монтаж  откатных ворот консольного типа невозможен или сильно затруднен, если:

  1. Вдоль забора с той стороны, куда будет откатываться створка, нет свободного пространства, равного полуторной ширине проема. Сдвижная створка занимает много места за счет своей технологической части, которая помогает равномерно распределить нагрузку на консольный блок

  2. Забор расположен под углом относительно линии проема или построен не по прямой. Участок под сдвинутую створку должен быть прямым и находиться в одной плоскости с проемом

  3. Рельеф почвы на участке под створку имеет заметные неровности, перепады высоты. Выравнивание потребует большого объема земляных работ

Калитку в заборе делают со свободной стороны проема. Не следует использовать ворота в качестве калитки, так как это ускоряет износ механизмов, их придется заменить раньше расчетного срока эксплуатации.
вернуться к меню ↑

Устройство ворот: подготовительный этап

Читайте также: Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Металлические откатные ворота

Металлические откатные ворота

В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.

Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.

Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

  • из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
  • из стальной профильной трубы сечением не менее 600х400 мм

Читайте также: Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы

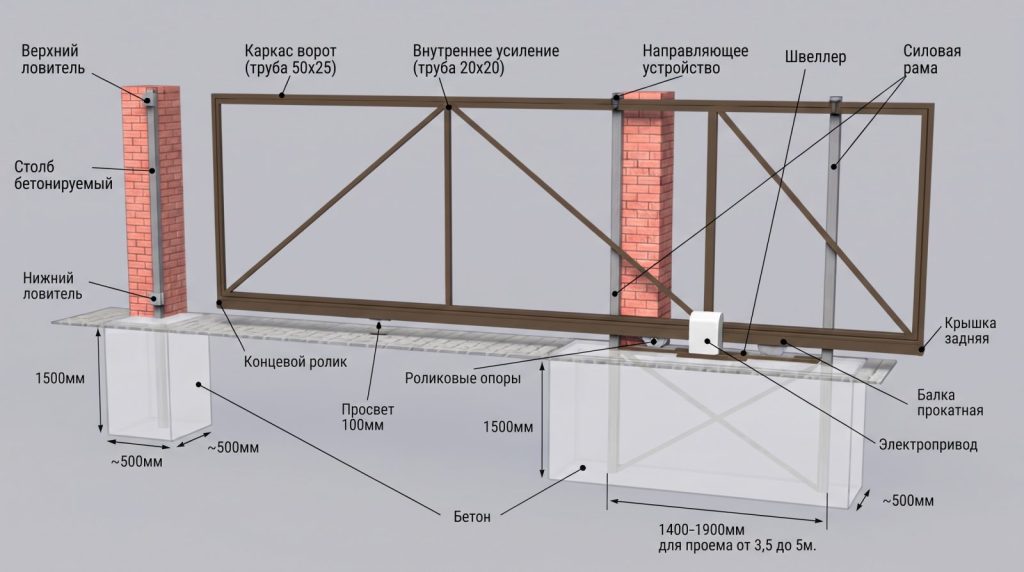

Схема проема для откатных ворот

Схема проема для откатных ворот

Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба,  центральная – посередине между ними.

вернуться к меню ↑

Проектирование и этапы работ

Если нет навыков проектирования подобных систем, рекомендуется обратиться к специалистам, так как ошибки обернутся неправильным распределением нагрузок и быстрым износом механизмов.

Производители ворот предлагают проекты конструкций стандартных типоразмеров, поэтому проще всего воспользоваться готовым решением и скопировать чертеж со спецификацией. Также варианты чертежей можно найти в интернете на форумах частных застройщиков.

Читайте также: Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

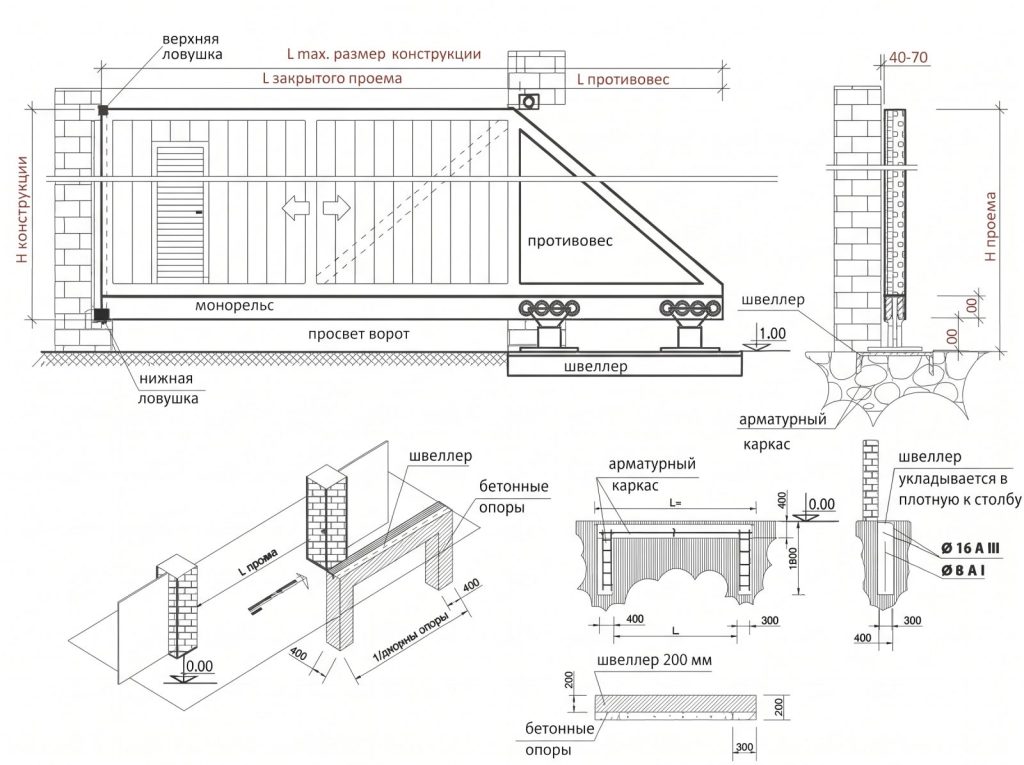

Пример проекта

Пример проекта

Детальный чертеж со спецификацией упростит работы, позволит закупить материалы и комплектующие в необходимых количествах.

На этапе проектирования необходимо выбрать вариант заполнения полотна ворот. Чаще всего используется профлист, деревянная обшивка или металлическая решетка.

Перечень работ включает:

  • установку (или подготовку уже имеющихся) опорных столбов)
  • обустройство фундамента под рабочую часть механизма ворот
  • монтаж электропроводки для установки автоматики
  • изготовление ворот
  • установка конструкции
  • подключение и настройка привода для автоматических откатных ворот

Инструменты и материалы

Читайте также: Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

Комплектующие откатных ворот

Комплектующие откатных ворот

Для работ по изготовлению конструкций и монтажа системы потребуется:

  • сварочный аппарат (сварочный ток – от 130 А) с универсальными электродами 3 мм, рукавами, маской
  • болгарка + круги отрезные, зачистные
  • строительный или лазерный уровень
  • молоток
  • шуруповерт + саморезы по металлу (200 шт) либо заклепочник + заклепки (200 шт) для крепления профлиста в качестве заполнения полотна ворот
  • профлист – 10 кв. м
  • комплект фурнитуры для сдвижных ворот
  • профильная труба 60х40 – 20 м, 40х20 – 20 м, 60х60 – 7 м
  • швеллер 16 до 20 см – длина должна соответствовать половине ширины проема
  • арматура сечением 10-14 мм
  • материалы для защитно-декоративного покрытия металлоконструкций (противокоррозионный грунт, грунтовка по металлу, краска по металлу, растворитель)
  • герметик

Читайте также: Терраса пристроенная к дому: 150+ Лучших фото идей 2018 года

Откатные ворота

Откатные ворота

Комплект для откатных ворот подбирается с учетом ширины проема и веса конструкции.

Стандартный комплект включает:

  • консоль (направляющая, балка) – рельс с роликами внутри, за счет чего створка перемещается
  • роликовые каретки (2 шт) – монтируются на фундамент, ролики располагаются внутри консоли
  • верхняя роликовая пластина – крепится на опорном столбе, удерживает полотно в вертикальном положении
  • концевой ролик – помогает фиксировать створку, чтобы она не провисала в закрытом положении
  • улавливатели (нижний и верхний) – крепятся на ответном столбе, фиксируют край створки при закрытии, не давая полотну перекашиваться
  • заглушки для консоли – устанавливаются на торцы, защищают от проникновения влаги, загрязнений


Если проектируются автоматизированные ворота, определяя мощность электропривода необходимо учитывать вес и габариты конструкции, а также интенсивность эксплуатации ворот.

Установка опорных столбов

Читайте также: Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования. Самые интересные идеи

Фундамент ворот

Фундамент ворот

Под столбы готовятся приямки глубиной ниже уровня промерзания грунта. На дне утрамбовывается слой песка и слой щебня (по 10 см). Столбы устанавливают вертикально по уровню и заливают приямок бетоном. О закладных в бетонных и кирпичных столбах было рассказано выше.

Со стоны двора к столбам крепятся фальш-столбы из профильной трубы 60х60 мм: к опорному столбу приваривается П-образная рама, а к ответному – приемный (разгрузочный) столб.

Разметка

Фундамент, выполненный по разметке

Фундамент, выполненный по разметке

После установки столбов требуется выполнить разметку. В первую очередь определяют нулевой уровень участка. Им является уровень заезда в проем ворот независимо от того, уложено на нем дорожное покрытие или нет. Поверхность фундамента должна располагаться вровень с поверхностью заезда, что следует учитывать при разметке, а также последующей укладке дорожного покрытия.

Нулевую отметку сначала рисуют на одном из опорных столбов, а затем переносят на другой при помощи лазерного уровня либо строительного уровня и шнура. Вплотную к поверхностям столбов по отметкам натягивают шнур (крепят на колышки), проверяют его горизонтальность. Шнур должен заходить за опорный столб не менее чем на 2 метра.

Фундамент для механизма ворот

Закладная для фундамента

Закладная для фундамента

Со стороны, куда будет откатываться створка, требуется вырыть приямок, длина которого равна половине ширины проема плюс 10 см. Приямок должен начинаться непосредственно от опорного столба и располагаться параллельно забору.  Его ширина  40-50 см, а глубина зависит от глубины промерзания грунта с добавлением 20 см на песчано-щебневую подушку (в большинстве регионов страны достаточно глубины 1,5 метра). Слои песка и щебня тщательно трамбуют.

Для изготовления закладной конструкции в фундамент требуется швеллер 16-20 см, арматура сечением 10-12 см. На ровной площадке укладывают швеллер на ребро. Затем болгаркой нарезают пруты арматуры на отрезки по 1.5 м.

Получившиеся «ножки» приваривают к внутренней стороне полок швеллера. Рекомендуется обварить закрепленные ножки вертикальными прутьями. Дополнительно из отрезка швеллера можно приварить площадку для установки электропривода ворот с вырезанным отверстием для вывода силового кабеля.

Бетонирование

Применение бетономешалки

Применение бетономешалки

Получившуюся закладную конструкцию устанавливают в приямок таким образом, чтобы поверхность швеллера располагалась по нулевому уровню участка (уровень заезда), строго горизонтально. Рекомендуется использовать куски арматуры для распорок, чтобы закладная не сдвинулась в процессе заливки бетона. Если нулевой уровень выше поверхности грунта, дополнительно устанавливается опалубка из досок на требуемую высоту.

Для бетонирования используют смесь марки М250-М300, не менее. Для приготовления рабочего состава компоненты смешивают в следующих пропорциях:

  • цемент М400 – одно ведро
  • мытый песок – 2 ведра
  • щебень или гравий – 4 ведра
  • вода – 0,7-1 ведро в зависимости от влажности наполнителя и наличия пластификатора

Чтобы получить качественный бетон, его замешивают при помощи компактной бетономешалки. Уложенную смесь многократно протыкают арматурой для удаления пузырей воздуха и уплотнения. Сразу после бетонирования следует аккуратно протереть поверхность швеллера мокрой тряпкой, убрав загрязнения.

Бетонный фундамент должен выстаиваться не менее недели (согласно СНиП – 28 дней).

Монтаж электропроводки для автоматических ворот

схема электропроводки для автоматических ворот

Схема электропроводки для автоматических ворот

Для оснащения ворот автоматикой необходимо смонтировать электропроводку, для чего потребуется:

  • силовой кабель в уличном исполнении ПВС 3х1,5, для электроснабжения привода (длина зависит от расстояния от точки монтажа привода до электрического щитка)
  • сигнальный кабель с усиленной изоляцией 4х0,5 для подключения приемника фотоэлементов и сигналов (длина определяется на месте)
  • ШВВП 2х0,75 для электроснабжения сигнальной лампы и питания излучателя фотоэлемента
  • телевизионный кабель 75 Ом для соединения приемного устройства с выносной антенной, если ее предполагается монтировать (длина определяется на месте)
  • гофротруба ПНД диаметром 20-23 мм для защитного кожуха кабелей, прокладываемых под землей
  • Свободные концы кабелей должны иметь запас по 1,5 метра относительно точки подключения.

Даже если не предполагается сразу автоматизировать ворота, рекомендуется заложить все необходимые подземные кабели на этапе подготовки фундамента, иначе в дальнейшем скрытая прокладка потребует много сил, времени и средств.

Изготовление ворот

Ворота откатные по рельсу

Ворота откатные по рельсу

Пока фундамент набирает прочность, выполняется сборка полотна ворот. Для проведения работ следует выбрать ровную грунтовую площадку.

При помощи колышков и шнура выполняют разметку контура будущих ворот. В классическом исполнении такие ворота визуально состоят из двух частей – прямоугольного полотна по ширине въезда и противовеса в виде прямоугольного треугольника, нижняя сторона которого равна половине длины основного полотна.

Таким образом, при стандартном проеме шириной 4 метра нижняя часть ворот будет иметь длину 6 метров. На площадке при помощи деревянных упоров и шнура размечают прямоугольник 6х2 метра, дополнительно устанавливают упоры, чтобы визуально разделить его на два прямоугольника 4х4 и 2х2 метра.

Упоры должны располагаться в одной горизонтальной плоскости – это проверяют уровнем. Затем крепят лаги из жестких деревянных реек или металлопрофиля, фиксируя их саморезами на упорах. Получившаяся конструкция будет служить сварочным столом.

Сварка

Расположения ребер жесткости

Расположения ребер жесткости

Болгаркой или отрезной машинкой режут профильную трубу 60х40х2 мм под требуемые размеры. Должны получиться два горизонтальных, два вертикальных и один диагональный профили. Точечной сваркой прихватывают элементы в местах соединений.

При помощи рулетки или шнура необходимо проверить диагонали базового прямоугольника 4х4 – они должны быть одинаковыми. Угольником проверяют углы противовеса, которые должны составлять 90° и 45°. При отсутствии отклонений все соединения проваривают сплошным герметичным швом.

На следующем этапе полотно ворот укрепляют внутренним каркасом рамы, ребрами жесткости – они же будут служить опорой для крепления заполнения из профлиста. Для изготовления этих элементов используется профильная труба 40х20х2 мм. Важно строго придерживаться размеров и резать таким образом, чтобы сварные соединения были герметичными.

Элементы усиления сначала прихватывают точечной сваркой, после чего проводят замеры диагоналей и углов. Если все в порядке, места контакта силовой рамы и ребер жесткости приваривают швами длиной 15 мм с шагом не более 500 мм. Все сварные швы следует загладить шлифмашинкой.

К нижней части рамы приваривается несущая балка (консоль) из комплекта для откатных ворот – она позволит перемещать створку при помощи роликовых кареток.

Окраска и монтаж заполнения

Деревянное заполнение

Деревянное заполнение

Чтобы гидроизолировать конструкцию, зазоры между внутренним каркасом и внешним контуром заполняют силиконовым герметиком. На заключительном этапе изготовленную раму полотна обрабатывают антикоррозийным составом, грунтуют и окрашивают. Рекомендуется использовать алкидную эмаль и наносить лакокрасочное покрытие не менее чем в 2 слоя с промежуточной сушкой до полного высыхания.

Высушенную раму зашивают подходящим материалом. Преимущественно используется профнастил с защитно-декоративным полимерным покрытием – он доступен по цене и прост в монтаже. Для крепления используют саморезы по металлу или заклепки. Также практикуется монтаж деревянного заполнения, чтобы ворота гармонировали с забором и постройками.

Монтаж сдвижных ворот

Сдвижные ворота

Сдвижные ворота

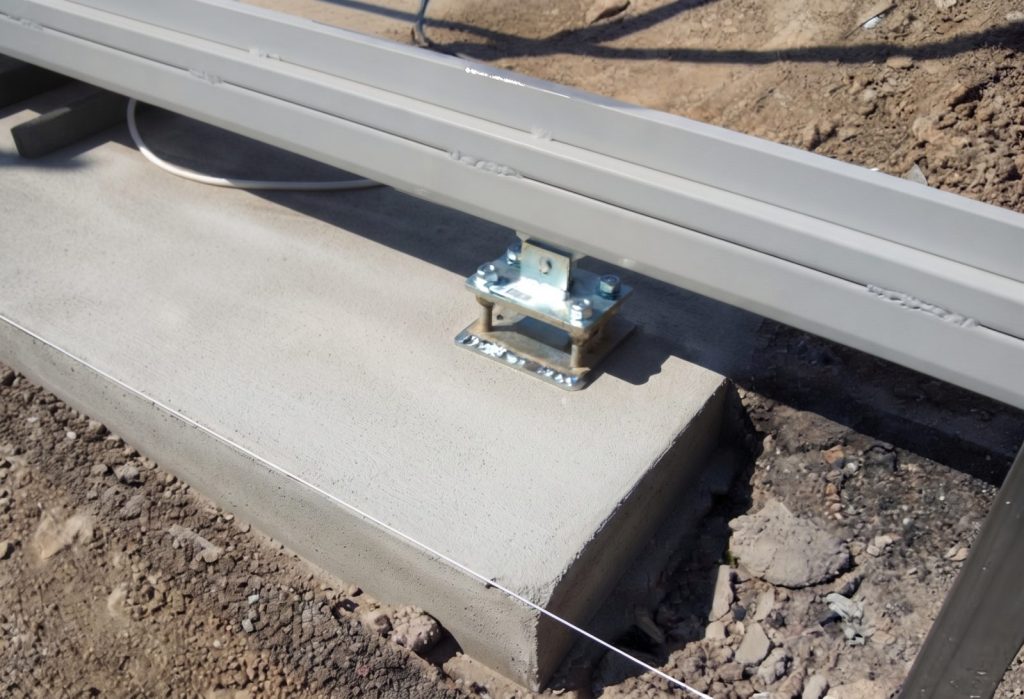

На швеллер, использованный в качестве закладной для фундамента, необходимо установить роликовые каретки на максимально допустимом расстоянии друг от друга. При этом:

  • ближняя к проему каретка не должна упираться в накатной ролик на конце рамы при полностью открытых воротах (длина ролика 150 мм);
  • дальняя каретка не должна выбивать заглушку на конце направляющего рельса при полностью закрытых воротах.

Платформы кареток точечно прихватываются сваркой к закладной фундамента. Рама откатных ворот надевается на роликовые каретки, после чего ворота необходимо выставить вертикально по уровню. На верхней части опорного столба точечной сваркой крепится роликовая пластина, которая помогает удерживать полотно вертикально.

Далее следует покатать полотно, чтобы проверить, не возникают ли трудности с открыванием и закрыванием. При необходимости каретки срезают болгаркой и прихватывают на новом месте. Добившись оптимального расположения и проверив полотно на отсутствие перекосов, каретки крепят к фундаменту, обваривая по периметру.

Более удобный вариант – использование крепежных площадок со шпильками под каретки. Установка ведется тем же способом, но при этом в случае необходимости каретки легко демонтировать и заменить.

Завершающий этап

Сдвижные ворота

Сдвижные ворота с калиткой

На последнем этапе работ:

  • надежно приваривают верхнюю пластину с поддерживающими роликами и регулируют их – с каждой стороны между роликом и створкой должен оставаться зазор 2-3 мм
  • вставляют и закрепляют на переднем конце консоли накатной (концевой) ролик
  • приваривают нижний уловитель на ответный столб (его нижний край должен располагаться на 3-4 мм выше нижнего края концевого ролика, чтобы он накатывался и приподнимал створку, разгружая роликовые каретки)
  • приваривают верхний улавливатель на ответном столбе на высоте 1,6-1,8 м, он предотвратит перекос полотна при внешних воздействиях
  • надевают заглушку на второй торец консоли, чтобы предотвратить попадание внутрь влаги и загрязнений

После окончания монтажа откатные ворота готовы к эксплуатации. Если конструкция автоматизирована, следует установить электродвигатель и другое оборудование, подключить систему к электрощитку.

ВИДЕО: Мастер Класс - Откатные Ворота Своими Руками

Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы
