Греющие кабели нашли множество применений в повседневной жизни. Это и защита от замерзания в зимний период водопроводных труб и сливов, и подпочвенный обогрев теплиц, и, конечно же, создание теплых полов. В нашей статье, мы расскажем, как устроить обогрев греющим кабелем небольшого подсобного помещения. Затраты на его устройство и эксплуатацию невелики (потребление электроэнергии примерно 1,1 кВт ч в сутки), а небольшой курятник объемом 7,5 м3 прогревается до +5 градусов при уличной температуре -15 C.
Материалы для работы
Для того, чтобы устроить обогрев греющим кабелем, вам понадобятся:
- нагревательный саморегулирующийся кабель на 220 В, мощностью 20 Вт погонный метр;
- компактный регулируемый термостат КТО 011;
- металлическая труба (в примере полотенцесушитель длиной 1,5 м);
- компьютерный вентилятор в корпусе Aug18 12 В;
- блок питания на 12 В для запитки кулера;
- изолированные провода;
- паяльник;
- пластиковая бутылка;
- ножницы;
- изолента;
- шуруповерт.
Шаг 1. Делаем нагревательный элемент
Берем трубу. Для уменьшения габаритов обогревателя, трубу лучше изогнуть буквой П. Если у вас есть старая сушка для полотенец – воспользуйтесь ею.

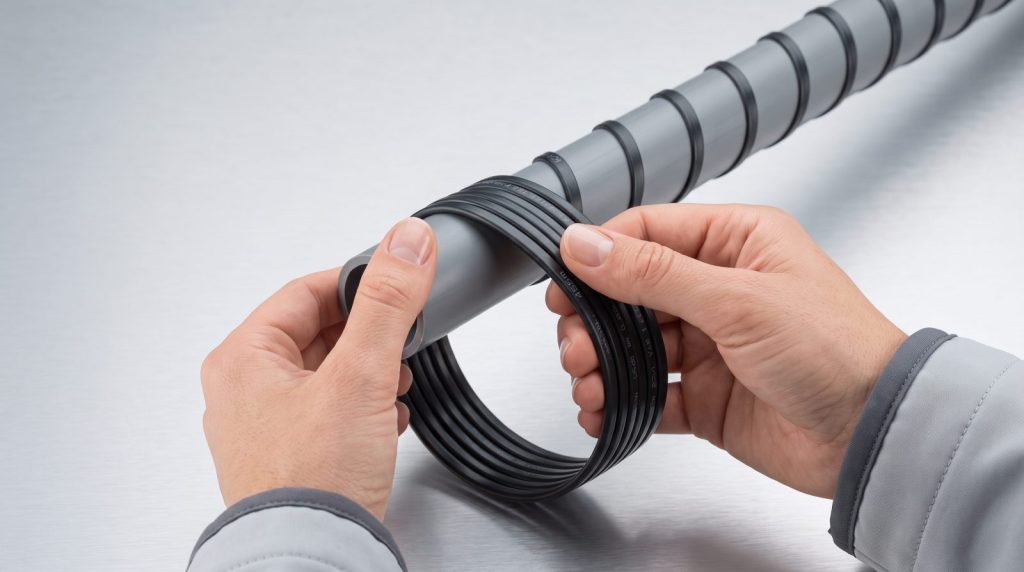

Обматываем трубу греющим кабелем, располагая витки равномерно по всей её длине (в примере пошло 2,5 м кабеля, общей мощностью 50 Вт).
Край кабеля закрепляем изолентой.
Шаг 2. Создаем систему подачи воздуха

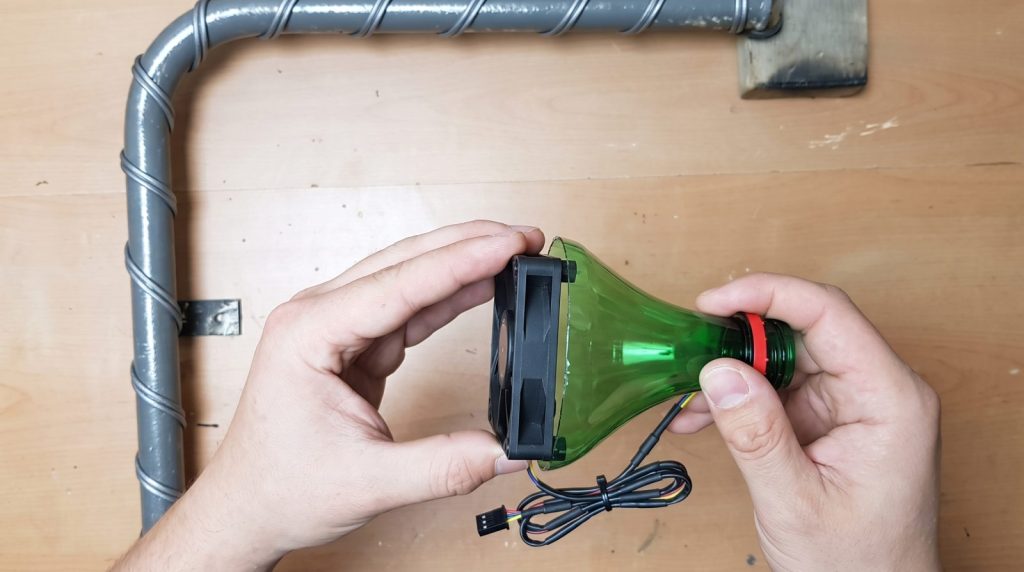

Отрезаем горлышко пластиковой бутылки и вставляем в него кулер.

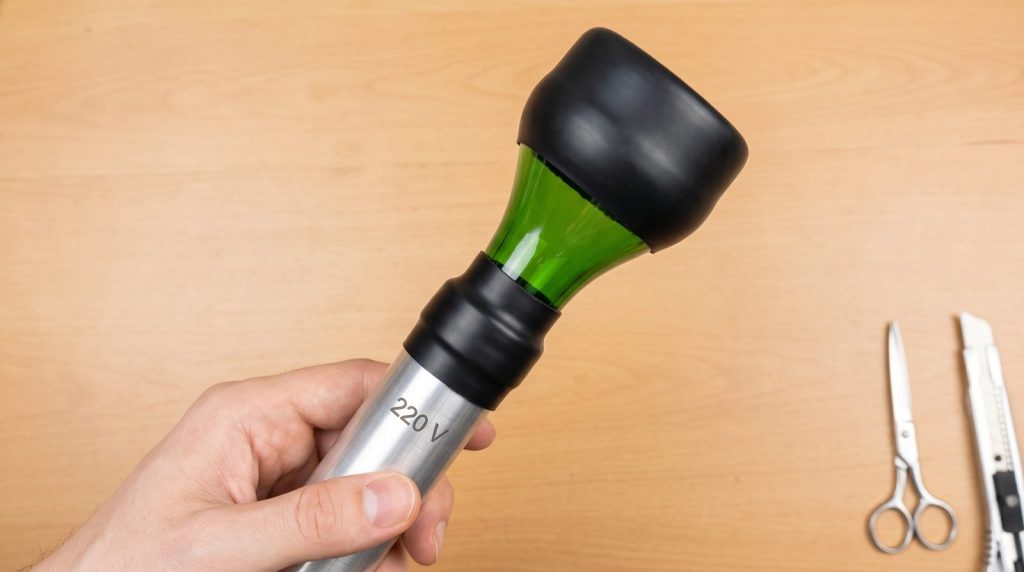

Горлышко бутылки вставляем в один конец трубы. Для герметизации места соединения обматываем изолентой.
Шаг 3. Подключаем систему электропитания

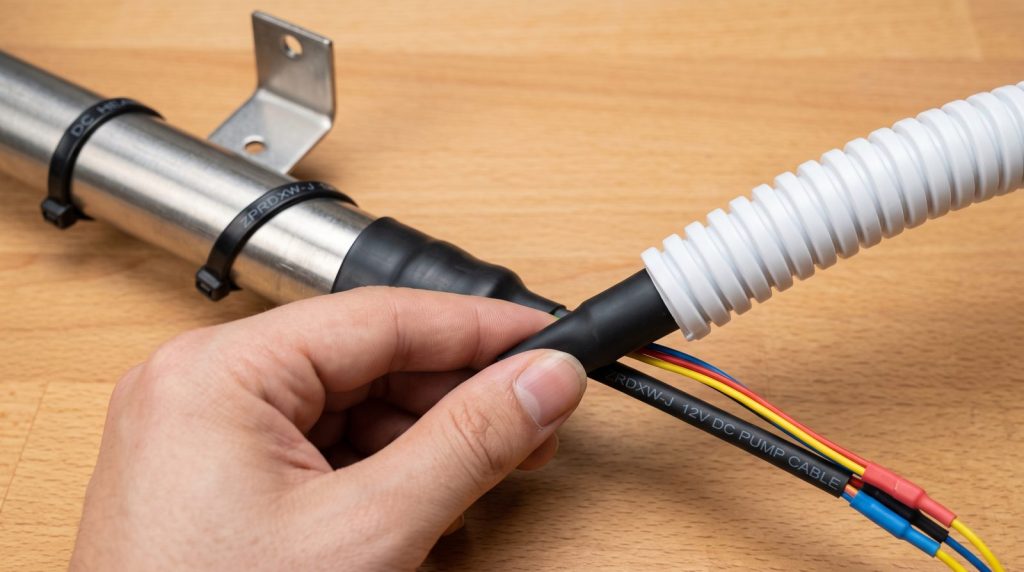

Подсоединяем провода к кулеру и греющему кабелю. Места соединений изолируем и помещаем кабели в ПВХ гофру.

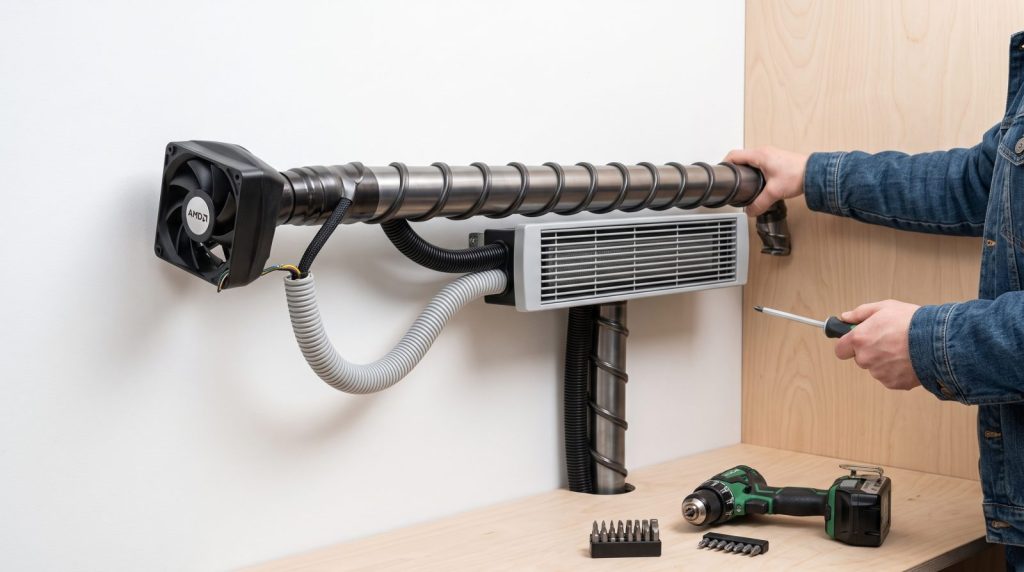

Вешаем обогреватель на стену.

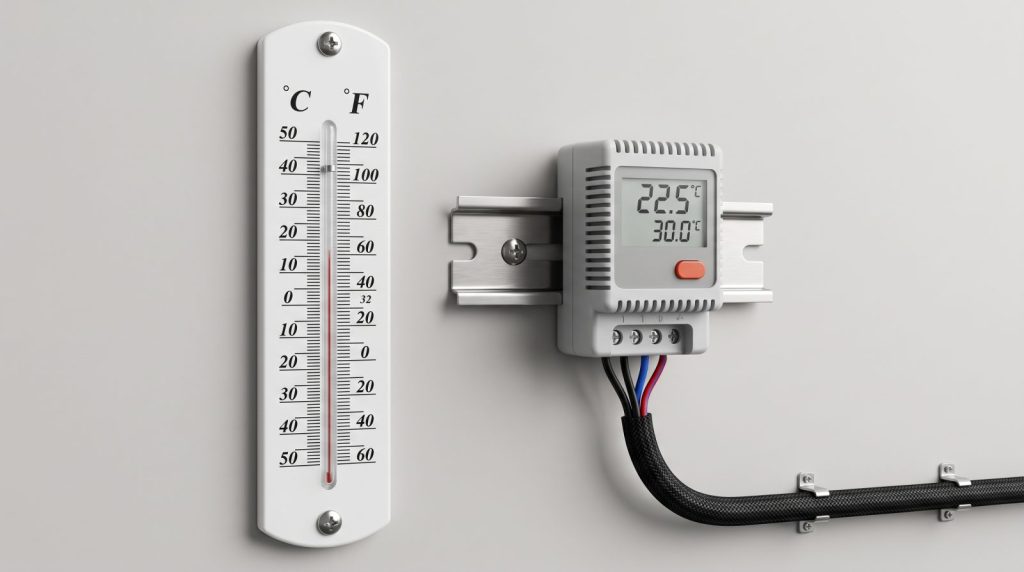

Подключаем питание через термостат.
Шаг 4. Проводим испытание
Включаем в розетку блок питания кулера и питание термокабеля.

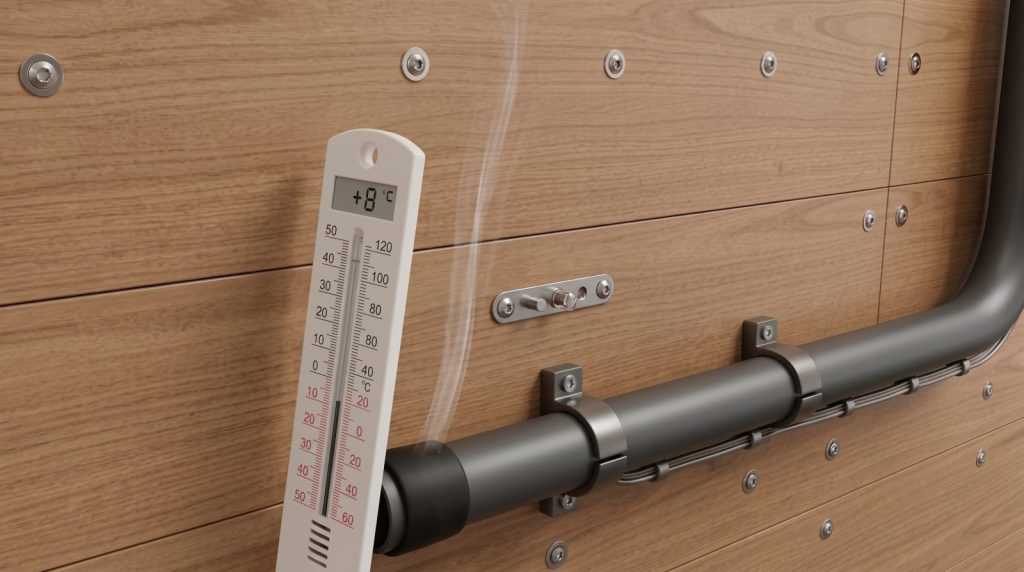

Через некоторое время из второго конца трубы начинает идти теплый воздух. Это даст возможность прогреться небольшому помещению даже в самые лютые морозы.
Видео: Обогрев греющим кабелем
