Каркас из профильной трубы без сварки: надежный способ соединения

Каркас без сварки

Конструкции из профильных труб можно встретить практически на каждой даче или приусадебном участке. Это, в первую очередь, тепличные комплексы, а также различные ограждения, элементы цветников и альпийских горок. Процесс сборки каркасных конструкций предусматривает их сварку. Но если сварки нет, а конструкция невелика, можно собрать ее с помощью деревянных вставок. В статье мы расскажем, как сделать каркас из профильной трубы для калитки без сварочных работ.

Материалы для изготовления

Для того, чтобы сделать каркас из профильной трубы, вам понадобятся:

  • профильная труба;
  • деревянные бруски, чуть толще внутреннего сечения профильной трубы;
  • металлические уголки (лучше с ребром жесткости);
  • саморезы по дереву и по металлу;
  • ножовка по металлу или болгарка;
  • отвертка или шуруповерт;
  • ножовка;
  • рубанок;
  • молоток;
  • дрель;
  • угольник.

Шаг 1. Подготавливаем составляющие для каркаса

1

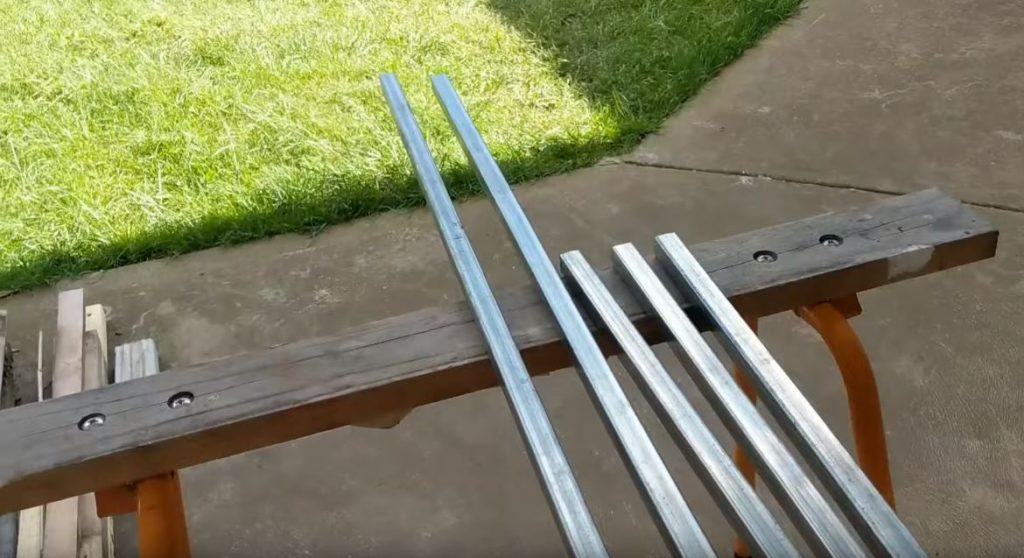

От металлического профиля отрезаем пять заготовок: две по высоте калитки и три по ее ширине.

От металлического профиля отрезаем пять заготовок

Источник: https://youtu.be/tN96h7jpbuk

2

Подгоняем размер деревянных брусков под внутренний размер трубы, немного снимаем рубанком уголки и забиваем их в торец каждой трубы. Выступающую часть обрезаем.

Подгоняем размер деревянных брусков

Источник: https://youtu.be/tN96h7jpbuk

Чтобы соединение не рассохлось и не расшаталось во время эксплуатации, лучше использовать хорошо высушенную древесину.
3

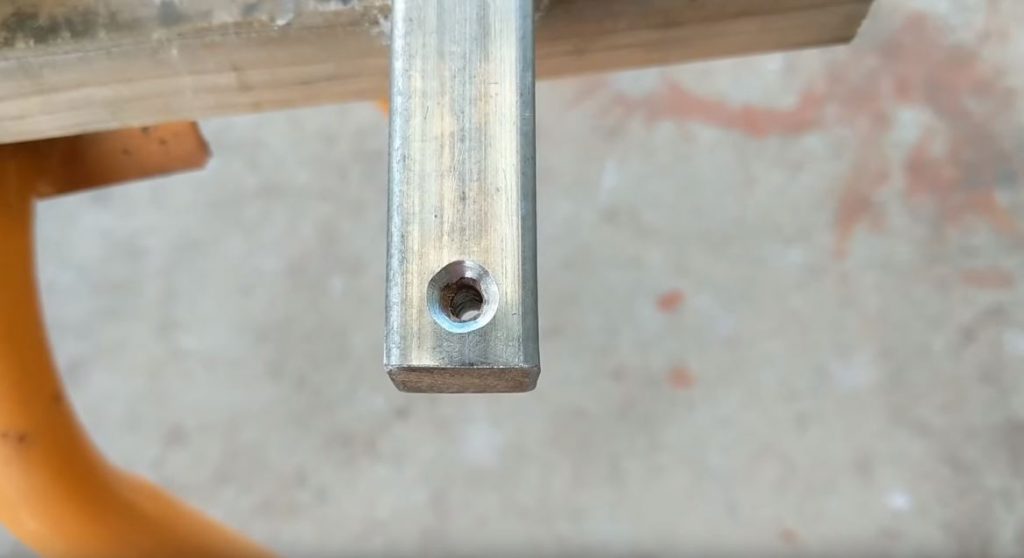

В длинных заготовках просверливаем по три отверстия под саморезы: два по краям, одно в месте крепления дополнительной перекладины. Делаем потаи под шляпки саморезов.

Делаем потаи под шляпки саморезов

Источник: https://youtu.be/tN96h7jpbuk

Шаг 2. Собираем каркас калитки

1

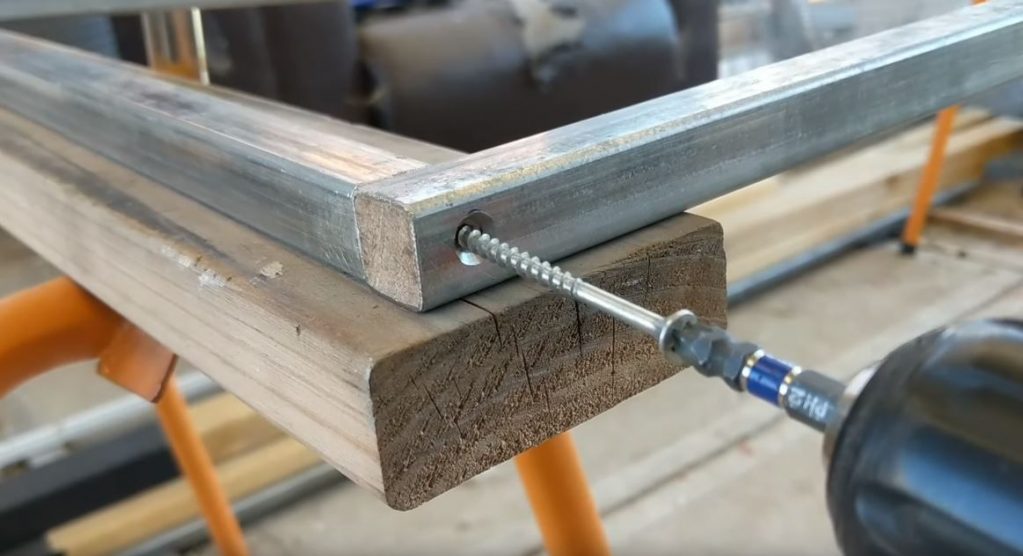

Собираем конструкцию, стягивая ее саморезами.

Собираем конструкцию, стягивая ее саморезами

Источник: https://youtu.be/tN96h7jpbuk

Для выдержки всех углов каркаса, сборку проводите с использованием уголка.
2

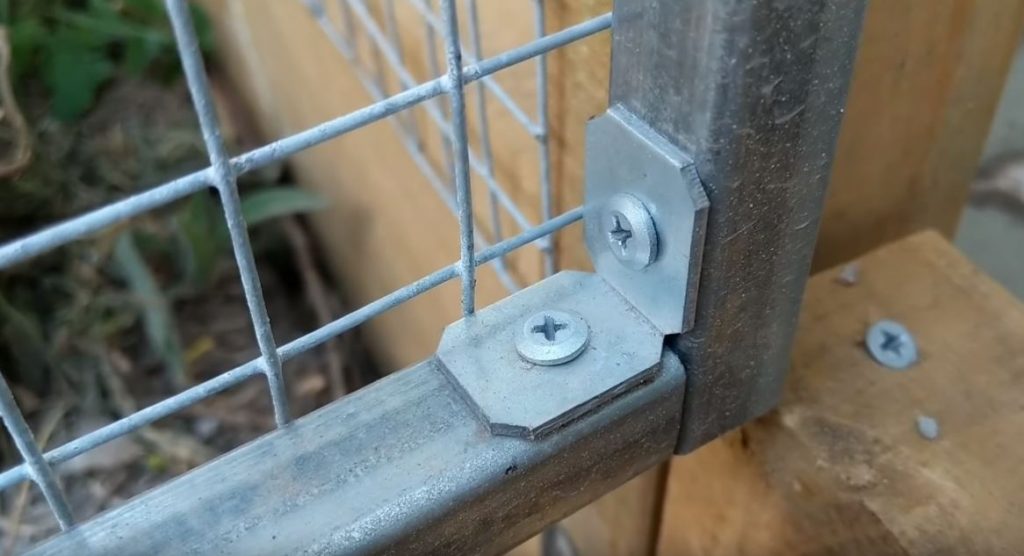

Так как крепление саморезами не предотвращает поперечные планки от вращательного движения, укрепляем углы металлическими уголками.

укрепляем углы металлическими уголками

Источник: https://youtu.be/tN96h7jpbuk

Подобрав ширину уголка по размеру профильной трубы, вы еще больше увеличите прочность каркаса.
3

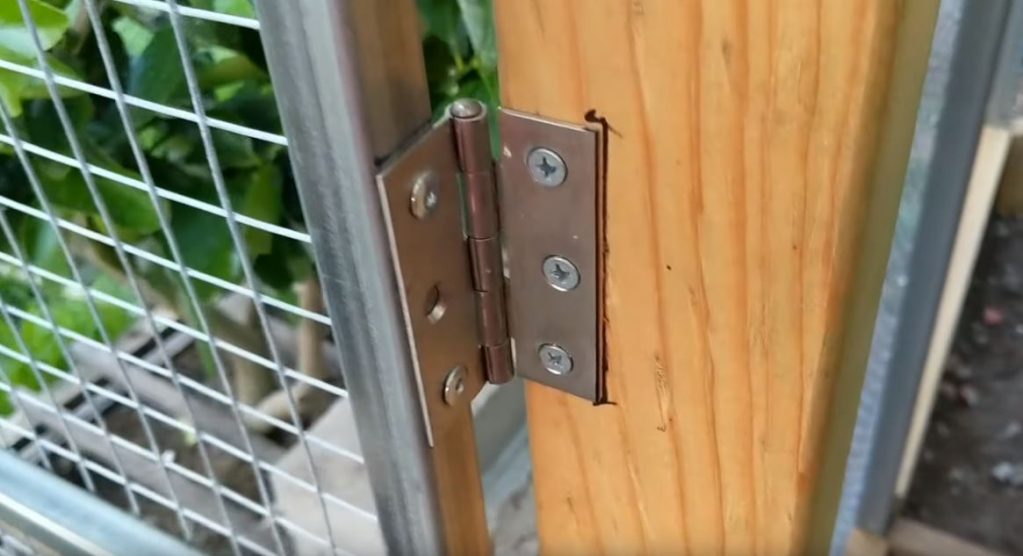

Каркас для калитки готов, осталось прикрепить к нему полотно калитки. Это может быть и штакетник, и сетка рабица или, как в примере, сварочная сетка. Крепится она к профильной трубе саморезами по металлу. Также крепятся и петли.

Также крепятся и петли

Источник: https://youtu.be/tN96h7jpbuk
