В погоне за уменьшением габаритов и веса, в очень многих бытовых устройствах предусмотрен внешний блок питания (это и телевизоры, и ноутбуки, и т.п.). В связи с этим в хозяйстве всегда остаются блоки питания от вышедших из строя или устаревших бытовых приборов. Зачастую, у каждого из них уникальный вольтаж на выходе. В нашей статье мы расскажем, как изменить напряжение в импульсном блоке питания, для возможности применения его в качестве источника питания с другими бытовыми приборами.
Материалы для работы
Для того, чтобы переделать блок питания, вам понадобятся:
- импульсный блок питания (в примере от ноутбука);
- паяльник;
- мультиметр;
- потенциометр на 10 кОм;
- отвертка.
Шаг 1. Разбираем блок питания

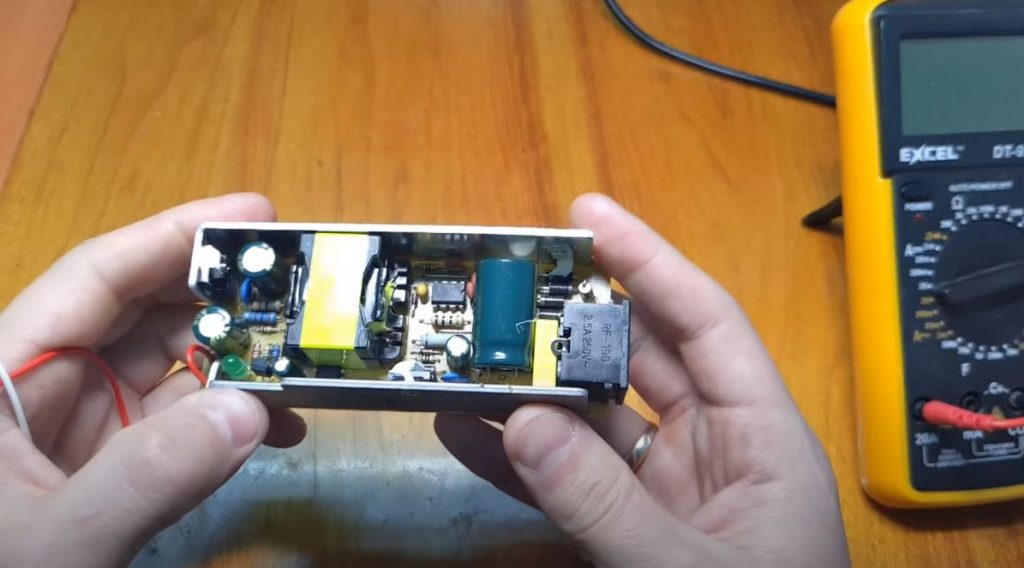

Раскручиваем саморезы и достаем плату из корпуса блока питания.

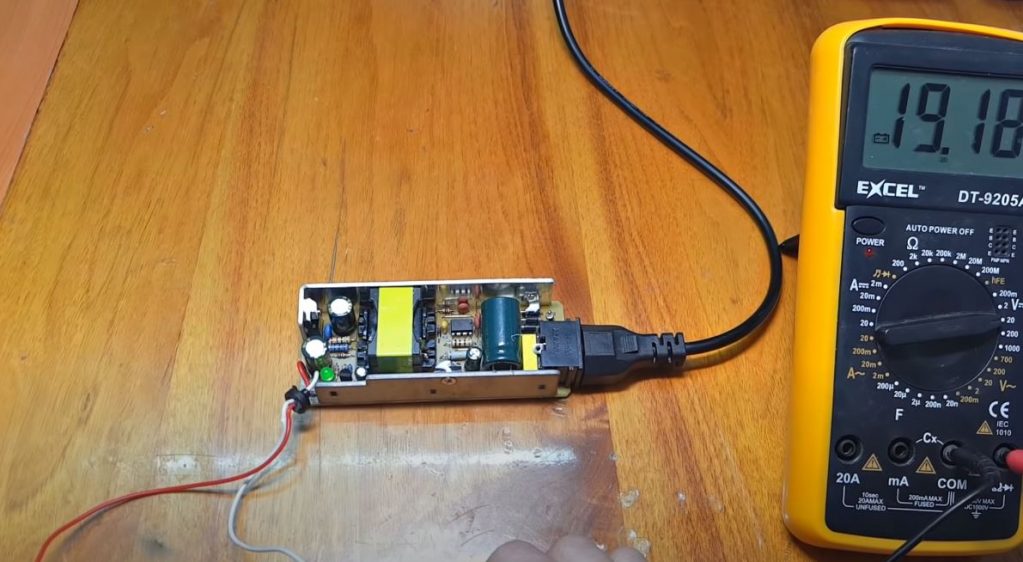

Подсоединяем входное питание и мультиметром измеряем напряжение на выходе блока питания.
Шаг 2. Переделываем вторичную часть

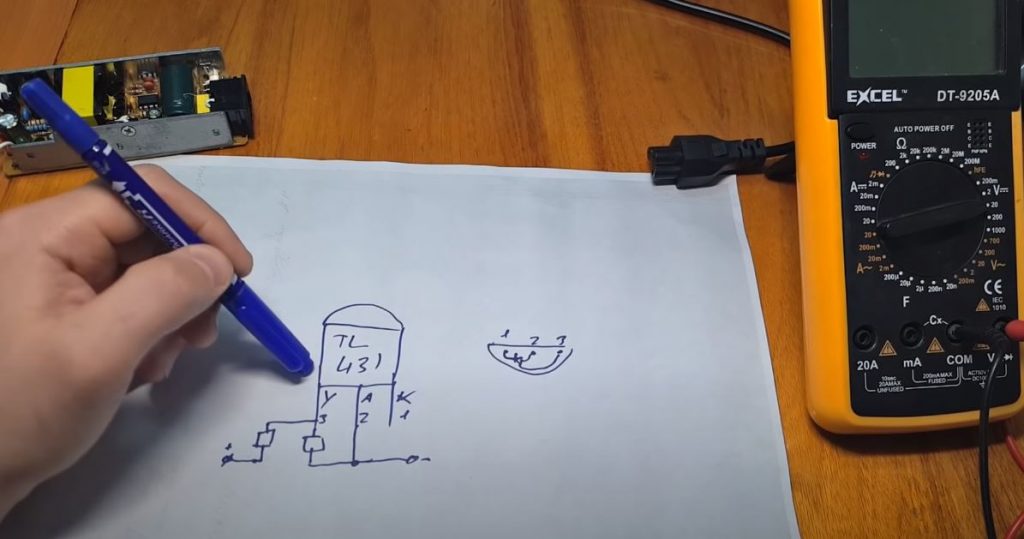

Для того, чтобы иметь возможность менять напряжение на выходе блока питания, необходимо заменить резистор от минуса на ножку управления регулируемого стабилитрона (в примере TL 431).

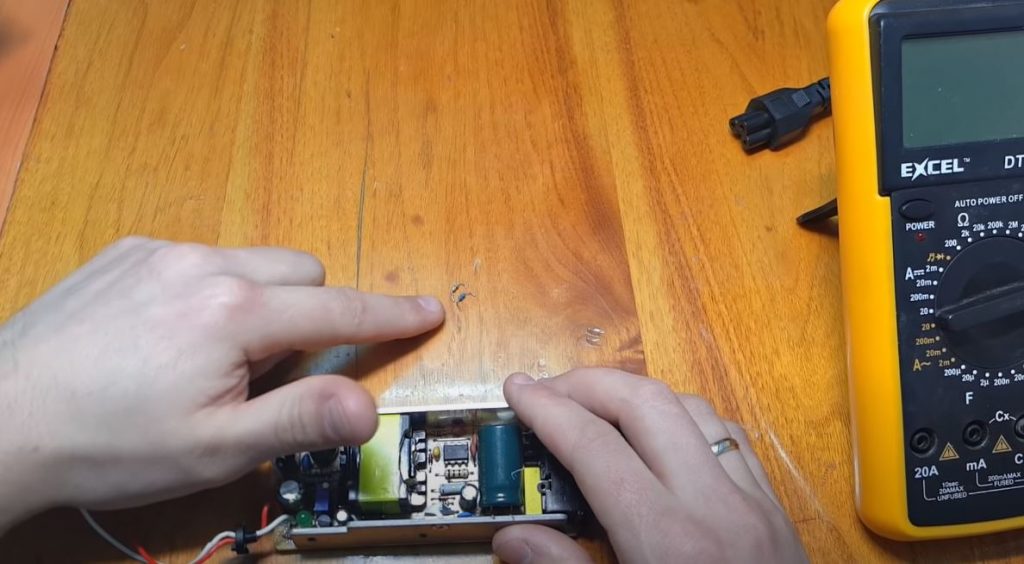

Находим данное сопротивление на плате (в примере их оказалось два, видимо, для тонкой настройки) и выпаиваем его.

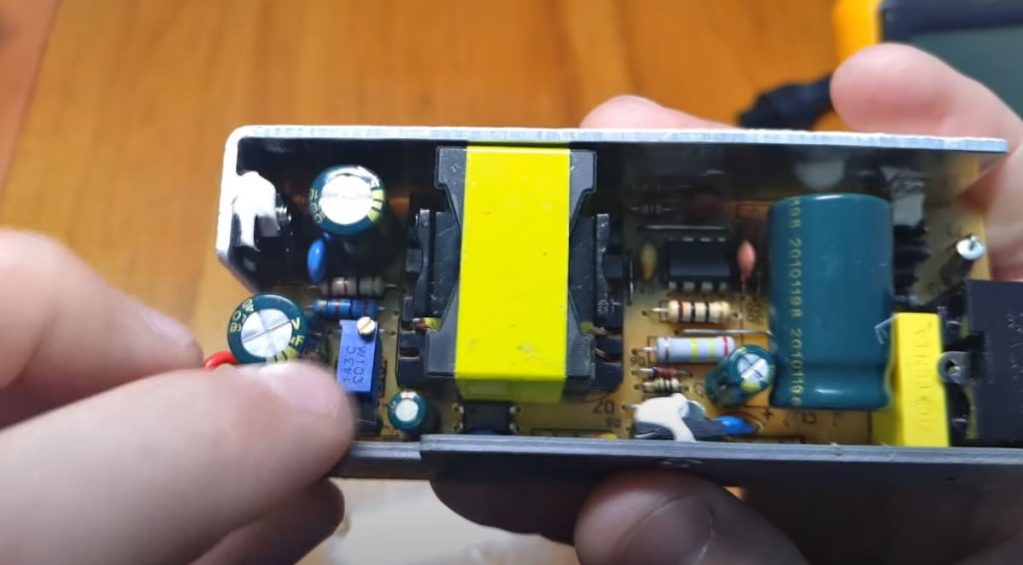

На его место впаиваем потенциометр.
Перед пайкой выставьте сопротивление потенциометра приблизительно равным сопротивлению выпаянных резисторов (в примере 1,5 кОм).
Если вы собираетесь повышать напряжение, проверьте, чтобы конденсаторы на выходе по номиналу превышали желаемый вольтаж. В противном случае перепаяйте их на более мощные.
Шаг 3. Проводим испытание

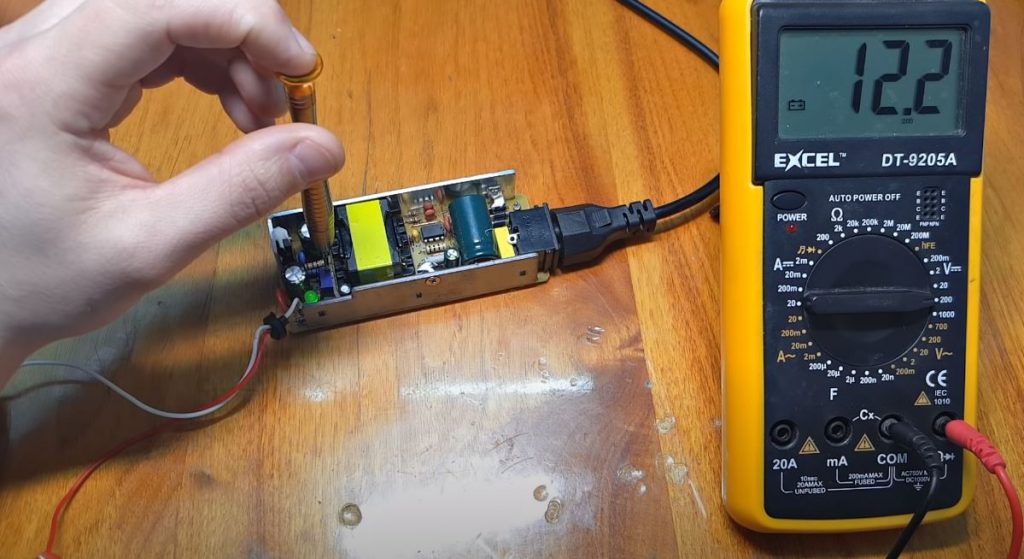

Подключаем провода питания. Вращая ручку потенциометра, добиваемся напряжения на выходе ≈12 В.

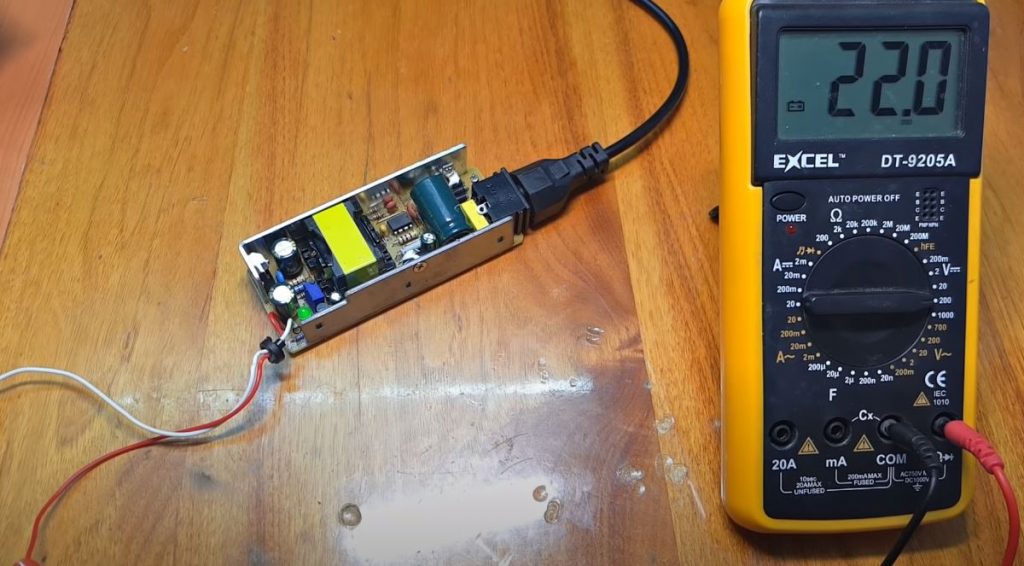

Вращая ручку потенциометра в другую сторону, получаем выходное напряжение 22 В.
Устанавливаем схему в корпус и используем блок питания для своих нужд.
Если конденсаторы в вашем блоке питания рассчитаны на большее напряжение, то можете, вращая ручку потенциометра, добиться и большего выходного напряжения.
