Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция
Что может объединить роскошный загородный коттеджем из оцилиндрованного бревна и небольшой уютный деревянный домик где-нибудь в сельской местности, кроме стен из натуральных материалов? – Правильно! – Наличие пластиковых окон!
Содержание: [Скрыть]
Введение
Человек так устроен, что без наличия света, свободно льющегося через оконный проём, и без первой звёздочки возле луны, робко заглядывающей в светящееся окошко, «венец природы – человек» гаснет как свечной огонёк, колеблющийся на простылом ветру. Окна в доме – это глаза, через которые человек смотрит на этот мир! А это значит, что глаза эти должны быть достаточно светлыми, прозрачными и максимально надёжными, чтобы сохранить не только красоту мира, но и тепло и уют внутри дома, где живёт человек.
Идеально подходящими для этих целей будут металлопластиковые окна, произведённые по современным технологиям, или, проще говоря – пластиковые.
В чём же их преимущества?
В наше время, всё больше людей стремятся вне города создать себе маленький островок души, предпочитая в загородных постройках традиционные материалы – камень (не бетон!) и дерево. Однако, это вовсе не означает, что строительство ведётся по технологиям позапрошлого века. Применяются новые техники и материалы, которые в точности копируют внешний вид природного сырья.
Это же касается и оконных рам из пластика, которым путём ламинации (вид декорирования) можно придать абсолютно любой вариант от свежи-струганного или окрашенного дерева, до вытесанного из гранита бруска. Всего применяется 43 цветных структуры, но, поверьте, этого более, чем достаточно, чтобы выбранный вариант ламинации не нарушил общий внешний и внутренний вид деревянного дома, а наоборот, придал ему более органичный и привлекательный облик.
Загородный дом — мечта многих
Немаловажно, что дом можно декорировать как снаружи, так и изнутри: ламинация позволяет сделать внешнюю раму одного цвета, подходящего к фасаду здания, а внутреннюю – другого, гармонирующего с внутренним интерьером. И это первое преимущество.
Второе – сроки службы. Деревянные рамы, даже после обработки различными антисептиками от грибка и жучков, всё равно подвергаются этим заболеваниям и деформированию временем, даже если производитель не поскупился на добротную древесину. Да и дополнительного ухода они требуют гораздо большего, не же ли любой пластик.
Пластиковые изделия обладают повышенной прочностью, особого ухода не требуют, гигиеничны, долговечны (в том случае если изначально были выбранные качественные материалы от проверенных брендов), превышают деревянные по многим иным параметрам:
Шумоизоляция
Пример шумопоглощения стеклопакета
За счёт конструкции профиля и стеклопакета ПВХ значительно снижают поступление многих шумов с улицы, что не могут обеспечить окна, выполненные из природного материала.
Понизить звукопроницаемость и резонансные явления можно за счёт разности толщины стёкол стеклопакета, увеличения ширины профиля или применения особой раскладки, когда окно делиться на несколько отдельных сегментов, каждый из которых состоит из отдельного мини-блока, изготовленного «по образу и подобию» большого блока ПВХ.
Другой вариант шумозащитных стеклопакетов – покрытие внешнего триплекса (многослойное, противоударное, прессованное блочное стекло) специальной звукоизоляционной плёнкой, дополнительно снижая шум ещё на 39-40 дВ.
Стоимость такого окна, конечно, возрастает, но учитывая, что менять его не придётся минимум 50 лет, можно напрячься и разориться.
Экологичность?
В данном случае, если при возведении стен из клееного бруса или оцилиндрованного бревна были соблюдены все положенные технологии, то именно стены и будут отвечать за регулировку влажности и основной теплообмен. ПВХ лишь поддерживают и сохраняют комфортный микроклимат внутри дома, создаваемый «дышащим» натуральным деревом.
Тем, кто утверждает, что после появления окон ПВХ, в доме «дышать стало нечем», хочется напомнить, что деревянные дома «дышат» не окнами, а стенами!
Конечно, это вовсе не значит, что надо совсем отказаться от естественной вентиляции – проветривать всё-таки надо!
Теплосохранность
В отличии от деревянных окон с обычным стеклом, металлопластиковая пакетная конструкция сберегает тепло внутри помещений лучше в 2-3 раза. Это очень важно для деревянных построек, поскольку чаще всего они встречаются в сельской местности, где обогрев осуществляется индивидуальными отопительными системами в виду отсутствия центрального отопления. Экономия дров и газа будет на лицо!
Схема принципа энергосбережения стеклопакета
Экономия происходит из-за улучшенного уплотнения между основной рамой и створкой стеклопакета, не пропускающей ни малейшего дуновения холодного воздуха извне.

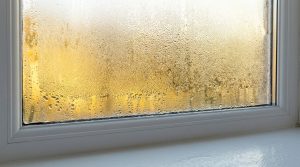

Конденсат
Если конденсат внутри стекла — это показатель, что и сам стеклопакет, и, скорее всего, рамы к нему выполнены с нарушениями технологий изготовления
Такое ПВХ не защитит ни от шума, ни от холода, оно ничем не лучше обычного «деревенского» окошка, а стоимость в разы выше. Не выбрасывайте свои деньги на ветер, свищущий через плохо подогнанные детали металлопластика!
Что ещё влияет на утепление окошек? – Профиль, из которого изготовляются рамы. Профиль для пластиковых окон не цельный монолит, а множественные, похожие на муравьиные ходы, камеры-перемычки. Отсюда и название – камерный профиль.
Такое строение позволяет сохранять сухой воздух внутри профиля и пропускать тепло значительно хуже, чем стекло.
Вывод: наращивание толщины профиля – занятие бессмысленное, а вот выбрать профиль по теплу изолирующих камер, играющих основную роль в сопротивлении теплопередачи, — смысл есть.
В деревянный дом, возведённый в морозных регионах, профиль выбираем пошире, для Южных регионов – поуже.
Оптимальное окно для любого дома Средней полосы, включая и брусчато-бревенчатые:
- 5-хкамерный профиль
- 2 контура уплотнения
- 2-хкамерный стеклопакет
Энергосберегающее низкоэмиссионное стекло, покрытое тончайшей плёнкой из ионов серебра, так же внесёт свою лепту в сохранении домашнего тепла, поскольку будет отражать тепло от себя обратно внутрь помещения.
Светопроницаемость
Низкоэмиссионное стекло, отполированное, лучше, чем зеркало! Оно обладает повышенной светопрозрачностью, но при этом уменьшает поток УФ-лучей на 30%, и сохраняет при этом вещи, картины и мебель от выцветания.
Защита от взлома
Конструкция пластиковых окошек (усиленный жёстким внутренним армированием профиль + антивандальный стеклопакет и способ его крепления в стену) позволяет надеяться, что злоумышленнику придётся здорово попотеть, чтобы открыть себе доступ к внутреннему убранству загородного дома.
Безопасность прежде всего!
Окно, открытое на проветривание, не доступно для вора так же, как и закрытое наглухо – такова продуманная конструкция. Встроить такую механику внутрь деревянной рамы невозможно, а вот поставить ПВХ в стену деревянного дома – всегда пожалуйста!
Дополнительные опции «няшки»
Теплорамка
Специальный металлический уголок, обычно исполняющий роль усиления профиля, может быть с подогревом, что исключит наледь и образования морозных узоров на стекле.
Аргон
Конечно, воздух – отличный теплоизолятор, который действует внутри пакета по закону конвекции, опускаясь холодным слоем вдоль наружного стекла и оттесняя наверх тёплый от внешнего. При таком круговороте потери тепла хоть и минимальны, но неизбежны. Уменьшить расстояние между стёклами – только один вариант, к которому чаще всего и прибегает производитель.
Принцип действия аргона в стеклопакете
Но есть ещё другой – закачка межстекольного пространства инертным газом, который легче воздуха и абсолютно прозрачен. Идеально для этих целей подходит нейтральный «медленный» аргон. Он уменьшает конвекцию, попутно повышая (незначительно!) энергоэффективность окошек и их шумоизоляцию.
Реально проявить свои «способности» в полную силу такое окошко может лишь, если вставлено в деревянную стену где-нибудь в районе Магадана или сурового Колымского края. Идут такие окошки с «наполнителем» в классе Р2А.
Защита от насекомых
Это такой своеобразный бонус за небольшую доплату при заказе ПВХ – москитная сетка, закреплённая на каркасе из пластика ровно по размерам окна. Она легко монтируется в проём на летнее время и так же легко снимается на зимний период, когда надоедливые насекомые уже не рискуют залетать к вам «на огонёк».
Спасение от комаров и прочей нежеланных гостей
С её приобретением вы лишите себя сомнительного удовольствия гоняться за мухами по полдня и хлопать себя, отгоняя комаров по вечерам. Вот уж кого-кого, а этих кровососущих в сельской местности предостаточно!
Формы окна
Дерево – очень пластичный материал, позволяющий прорубить окно в стене какой угодно формы и размера, сделав дом по-особенному индивидуальным, в зависимости от вкуса и художественных пристрастий хозяина. Получается, пластиковая окантовка стеклянных «очей» должна гармонично вписаться в общий вид деревянного жилища и не нарушить его внутренний интерьер.
Обилие выбора форм и видов
А ещё лучше – подчеркнуть его самобытность и сохранить общую стилистику, создав с деревянной стеной единую композицию. И многие производители уже создали целую линейку ПВХ, идеально гармонирующих с природными материалами, в том числе и с деревянными постройками различных архитектурных стилей.

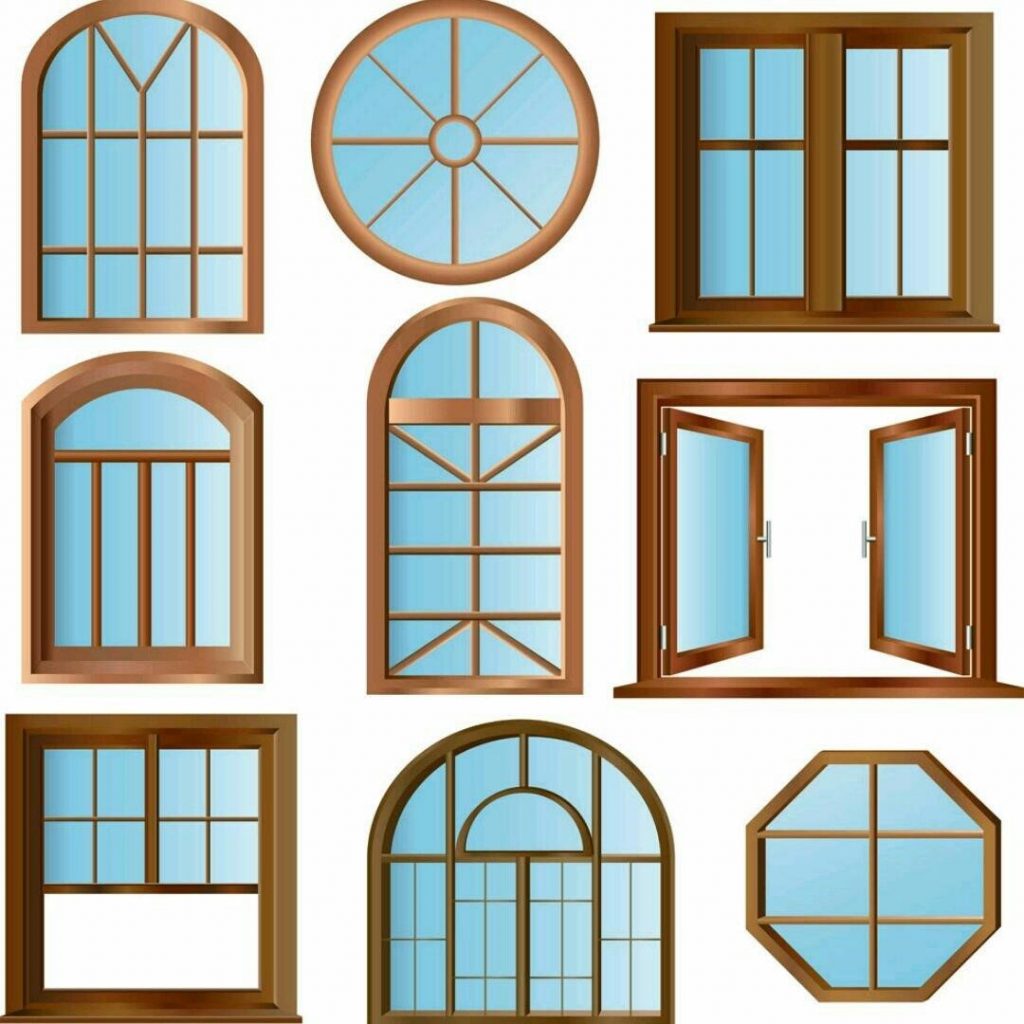

Форма окна, помимо классической прямоугольной, может быть:
- шестиугольной
- овальной
- арочной
- трапециевидной
- круглой
- треугольной
Варианты окон
Декоративная раскладка (разделение стекла на сегменты, не нарушая его целостности) позволяет воплотить в жизнь практически любой дизайнерский проект. Раскладка для деревянного дома применяется не ради экономии и практичности, как пару веков назад, а из-за идеального сочетания стекла, разделённого шпросами и натурального дерева, придающие дому загадочный и романтический вид.

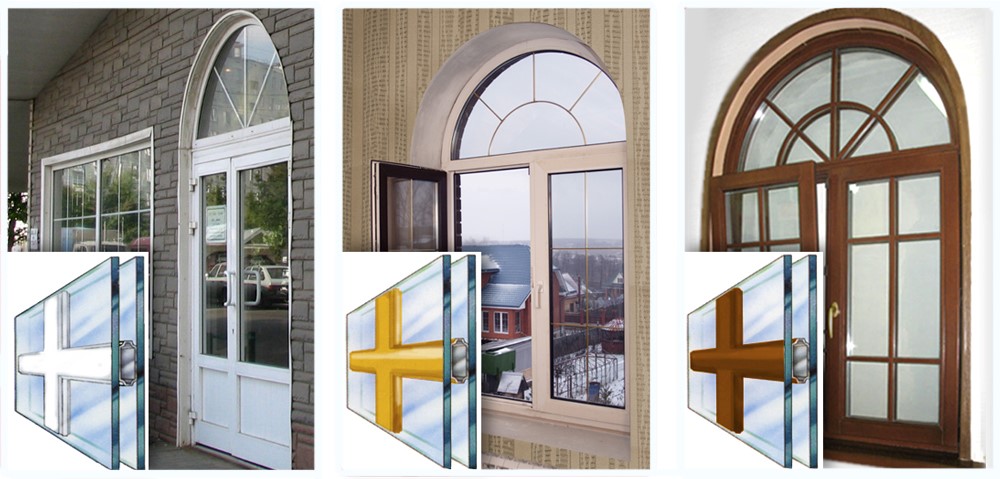

Раскладку производят фацетами и витражами
Вот только стоимость такой красоты пока ещё «кусается», особенно витражных. Ничего! Были времена, когда «кусались» и обычные белые пластиковые окна из далеко не лучшего пластика! Сейчас качество пластика значительно улучшилось, а цена на ПВХ ушла вниз.
Дорогостоящий витраж легко заменим высококачественной витражной (не путать с декоративной!) плёнкой с цветным рисунком. Витражи особенно хорошо смотрятся в деревянной спальне-опочивальне, — раз. В горнице второго этажа такое окно называется «красным» и оно – центральное и самое большое, – два.
Определившись с размерами, типом, видом и формой окошек для своего деревянного семейного гнезда, надо познакомиться и с особенностями их установки. И первое, что надо сделать, ещё до того, как пила коснётся стен, надо нарисовать контуры будущих окон, убедиться, что они будут расположены там, где им и место, и скрепить все брёвна и брус между собой планками и гвоздями по периметру каждого окна. Это делается, чтобы стена не начала разъезжаться в разные стороны под давлением во время пропилов.
Особенность установки
Каждому дому надо дать положенное время для усадки. Особенно подвижны конструкции деревянных сооружений из-за потери влаги, запасённой древесиной. Дом не только слегка сокращается в объёмах, но может произойти и некая деформация стен, если поставщик недобросовестно отнёсся к своим обязательствам и поставил сырой материал: чем больше влаги – тем ощутимее будут проходить процессы.
Обычно за 1-й год высота стены не «падает» больше, чем на 1,5 см на метр. Усадка продолжается от 3-х до 5-ти лет. Если поставить ПВХ раньше этого времени, то произойдёт деформация самого окна.
В первый год она будет незаметна, потому что эти полтора сантиметра придутся на слой уплотнителя между рамой и оконным проёмом (вата, урса, пена). Во второй год проседание и сжатие продолжится. Возможно, окошко уже начнёт с трудом открываться и закрываться.
Третий год – больше забот. К пятому году оконную раму может сжать настолько, что даже усиленный профиль не выдержит, а стеклопакет попросту лопнет. Окно не может заменить собой несущую балку!

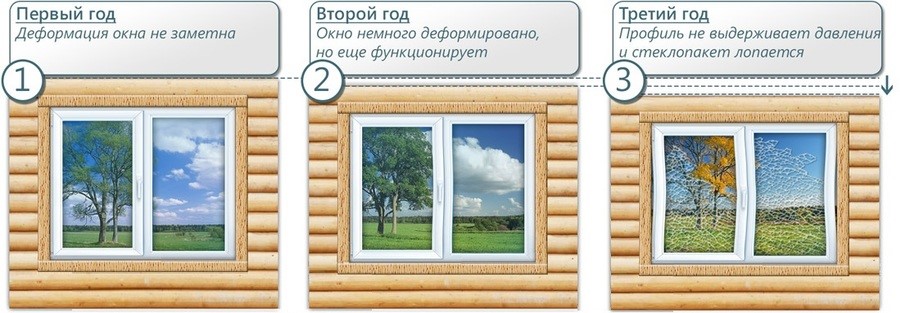

Схема усадки окна в деревянном доме
Но даже по истечению 3-5 лет, дерево будет продолжать «гулять» — весной и осенью набирать воду и разбухать, а зимой и летом влага будет испаряться и стена обседать. Глазу такие изменения не заметны, а вот жёстко вставленному в проём окну – весьма ощутимо.

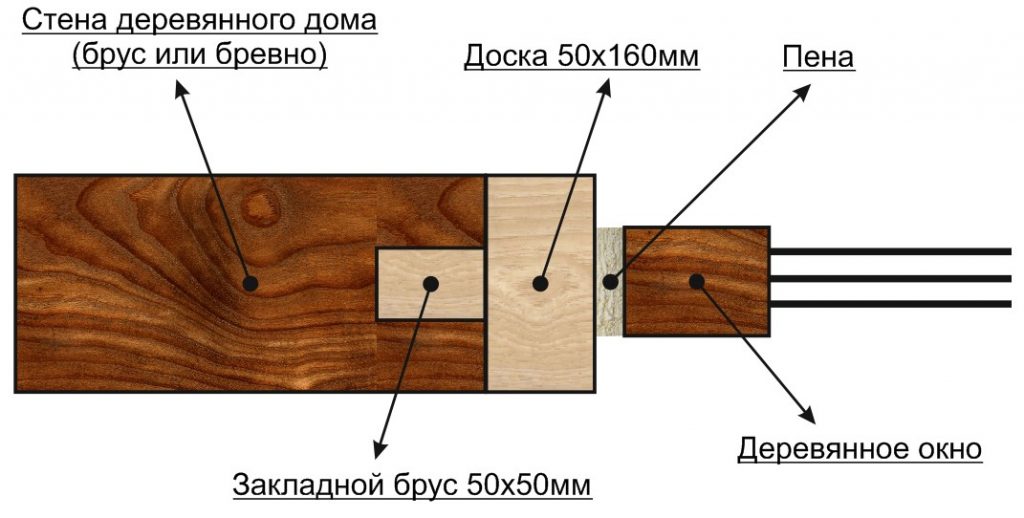

Чтобы избежать давления непосредственно на окно, для металлопластика (как и для дерева) применяют специальную конструкцию – окосячку или по-другому – обсадку, колоду, липу или оклад, выполняющую роль связки между стеной и оконной рамой.
Такая конструкция позволяет сделать окно независимым от несущих стен, исключая нагрузку на жёсткую раму при «гулянии» и искривлении стен. Добиваются такого эффекта посредством блокировки перемещения бруса или бревна по вертикали деревянной плашкой-бруском, сечением не менее 5-7 см. По необходимости окосячка принимает на себя «гуляющую» нагрузку и обеспечивает дополнительное укрепление стены.
Вставить подобный брусок при наличии пилы-паркетки труда не составит, стоит лишь сделать строго вертикальный пропил по обоим боковым стенам, размером чуть шире, чем сам брусок. К подвижному бруску крепится «чистовая» доска, к которой, в свою очередь, жёстко крепиться рама из профиля.

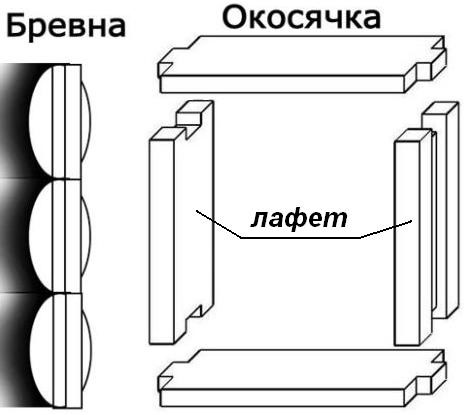

Если у вас был опыт разбора старых домов, то вы наверняка замечали, что окосячка в них сделана из 4-х толстых досок по 25-30 см шириной (порог, бока и вершник), плотно сбитых между собой. Но ни в коем случае не закреплённых в проёме жёстко гвоздями, а скреплённых с ним простой подвижной системой по бокам «паз-шип». И никогда распор не ставится между порогом и вершником! Никогда!
Это старый способ врезки окна в деревянные стены, по желанию этот добротный приём используют и сегодня. Менее «древний» вариант, применяемый чаще всего для домов из профилированного бруса, называется «оклад в шип» или «лафетная окосячка».

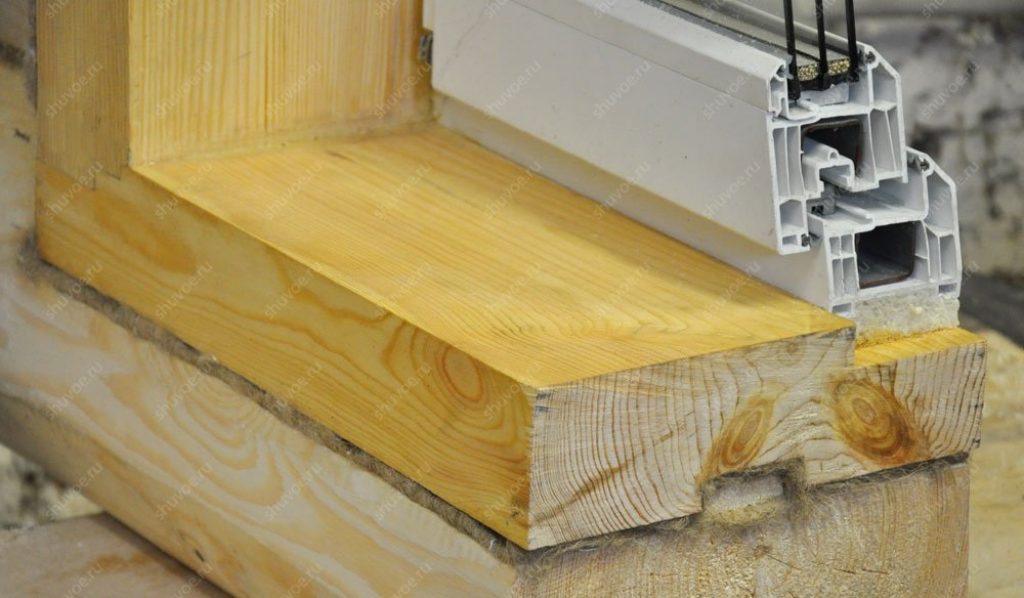

Такой оклад выполняется из цельных прямоугольного брусков-лафетов с пропилом в виде буквы «П» в одной стороне, надевающимся на выступающий гребень-шип, выточенный непосредственно в боковых стенах. Расстояние между краем лафета и стеной не должно быть меньше 10 см!
На что стоит обратить внимание
1. Зазор между верхним венцом и вершником.
- Он нужен для того, чтобы опускающийся во время усадки верхний брус (венец) не придавил и не деформировал окосячку и профильную раму под ней.
- При правильно рассчитанном зазоре (максимально возможная величина усадки) эта полость уменьшится до едва различимой щели.
- Для бревенчатого дома верхний зазор будет составлять не менее 5см, для брусчатого – чуть меньше.
2. Подоконник
Поскольку в случае с металлопластиком эта деталь служит основанием для окна, к её монтажу следует отнестись с особым трепетом.
3. Герметизация и утепление
В качестве герметизатора и утеплителя для окосячки не подойдут ни монтажная пена, ни войлочный утеплитель. Первая может выгнуть доски при расширении – раз, и рассыпаться под воздействием внешних факторов (солнце, мороз и т.д.) – два.
Войлочный утеплитель не подойдёт ввиду своей фанатичной любви к втягиванию влаги и плохого просушивания. Подойдут только пакля и льватин – джут. Джут предпочтительней!
Верхний зазор над вершником «конопатим» мягким утеплителем. Уплотнители (при необходимости) используем силиконовые, способные выдержать перепады разных температур и погодных условий в течение многих лет.
Герметик должен быть паропроницаемый и с хорошей адгезией к строительным материалам другой структуры: бетону, кирпичу, пластику и, конечно, к дереву. Достойную гидроизоляцию обеспечит самоклеющаяся бутил-каучуковая лента шириной не менее 7 см.
Читайте также: Как правильно утеплить потолок: в деревянном доме, бане, мансарде, под холодной крышей (Фото & Видео)Основные этапы монтажа окна в окосячку
По окончанию заделывания всех зазоров между окосячкой и стеной, приступаем к монтажу:
- Для того, чтобы технически грамотно установить систему ПВХ в проём с окладом, совершенно не обязательно сверлить насквозь несчастный профиль злыми и длинными саморезами, напрочь разрушая понятие герметичности окна.
- Для этого дела существуют специальные крепления, которые вам продадут в нагрузку к окну. Эти «железяки» крепятся в торец рамы, где специально для них есть технические салазки. Вот эти «железяки» и будут привинчиваться к окосячке намертво, не задевая при этом ни самих деревянных стен, ни закладного бруска или шипа-гребня.
- Операция пройдёт легче в прямом смысле, если предварительно снять с оконной рамы створки, которые немало весят из-за стеклопакетов. Вынимаем из петель собирающий их в единое целое штырь и спокойно вынимаем створы. Профиль при этом находится в почти вертикальном положении.
- Теперь надо вынуть стеклопакеты без створ. Для этого придётся аккуратно «выбить» штапики, удерживающие их в основной раме. В первую очередь «выбиваются» вертикальные штапики и только потом горизонтальные. Процесс несложный и стучать по стёклам не придётся.
- Находим щель между штапиком и рамой, вставляем в неё нож или узкую отвертку и, потихоньку постукивая по рукоятке резиновой киянкой, продвигаем лезвие или жало по краю, пока штапик не отделится. Когда штапики сняты, стеклопакет уже ничего не удерживает в раме. Аккуратно вынимаем блок и отставляем в сторону.
- Если блока 2 или 3, запоминаем какой, где стоял и какие штапики «принадлежат» каждому из них.
- Конечно, они должны быть, как братья-близнецы! Но всё-таки…
- Ровно вмонтировать в окосячку большую раму нам поможет строительный уровень. Перекосы приведут к неправильной эксплуатации ПВХ, что снизит их срок службы, да и само-произвольно открывающиеся в свободном положении или не входящие в раму сворки окна здорово раздражают!

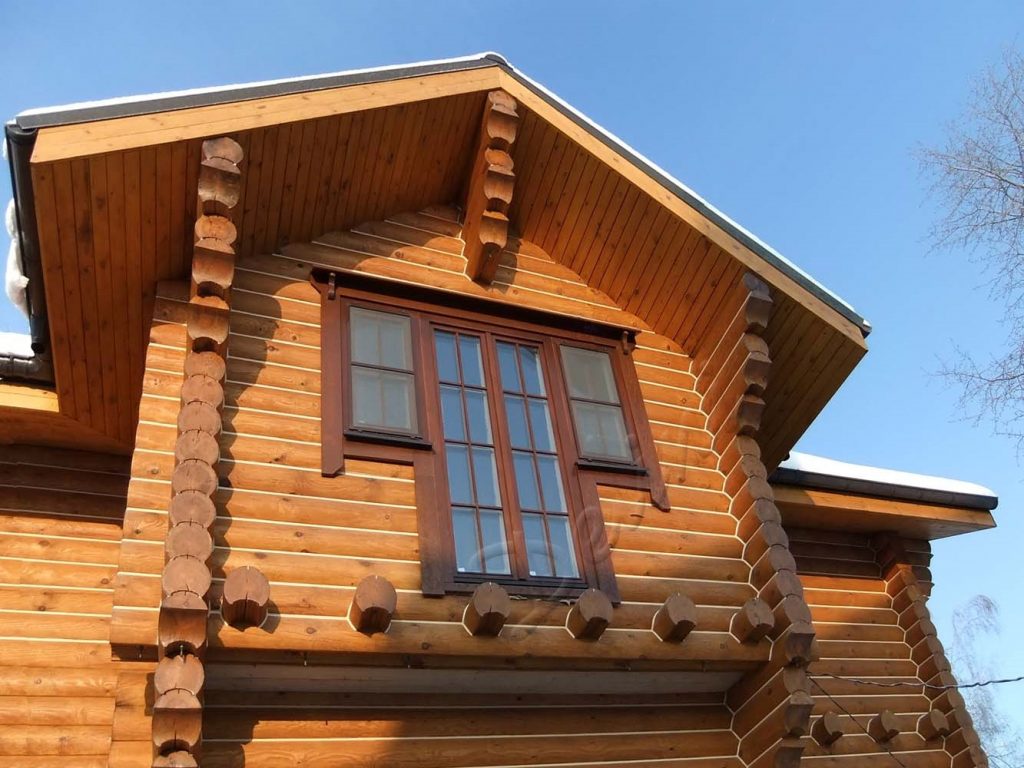

Красивее и более эстетично пластиковое окно смотрится в деревянном доме, если вставлено без утопления внутрь, на одном уровне с краем внешней стены
- При прикручивании окошка не забываем, что снизу раму нужно будет запенивать, поэтому под нижнюю часть профиля подкладываем небольшие объёмные палочки-щепочки, высотою в 1,5-2 см. Перед началом работы с монтажной пеной, мы их вытащим.
- После закрепления рамы возвращаем створы на место, закрываем их и запениваем окошко почти по периметру. Почему «почти»? – Потому что верхний зазор между венцом и окосячкой мы заложим утеплителем!
- Готовность «служить и защищать» металлопластикового окна.
- Пришло время проверить и отрегулировать плотность прилегания створок к основной раме, дабы убедиться, что холодный ветер не потревожит нас «долгими зимними вечерами».
- Самый простой способ – с помощью тетрадного или любого другого прочного, но тонкого листа.
- Начиная с угла, вставляем лист между рамой и створкой, ставим ручку на «закрыто» и тянем лист на себя. Он должен выходить равномерно по всей своей длине, но с некоторым усилием, как бы нехотя.
- Если лист «проскакивает», значит, надо проверить качество и плотность прилегания уплотнителя и отрегулировать прижим рамы и створки.
- Некоторые дефекты, в виде отошедшего кое-где уплотнителя легко устранить любым клеем, типа «Титан», обладающим такими техническими характеристиками, как повышенная эластичность, влагостойкость и устойчивость к климатическим перепадам.

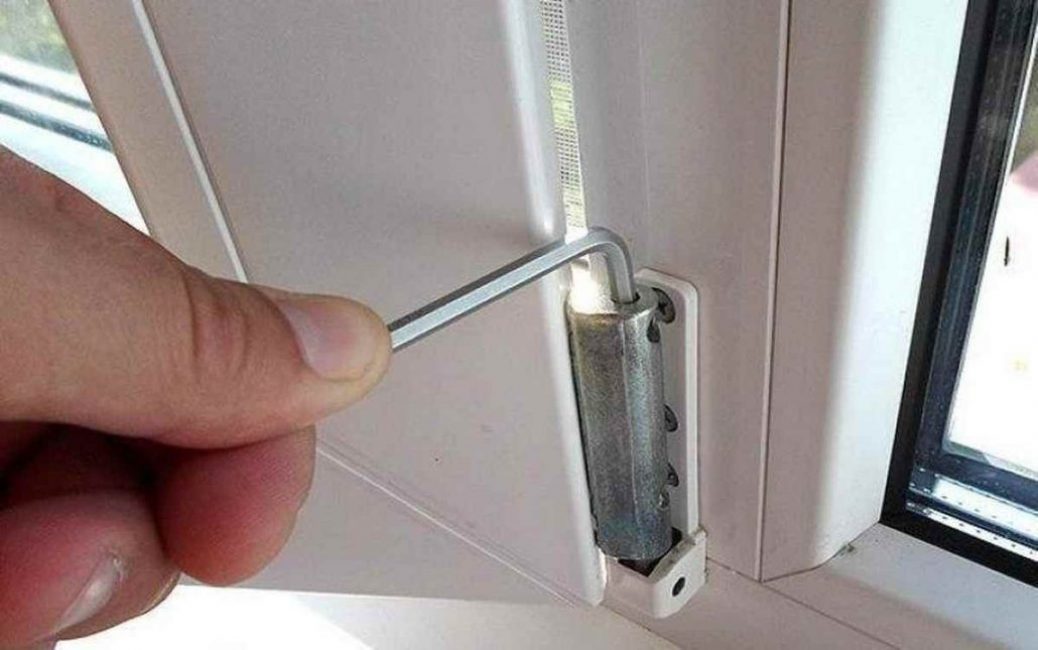

- Для регулировки створок понадобится специальный 6-тигранный ключ. Устранить небольшой перекос или сдвинуть створку до 5 мм в одну или другую сторону помогут верхняя и нижняя петля. В них есть отверстия, соответствующие по размеру ключу. При вращении ключа по часовой стрелке, створка будет отходить ближе к петле, а противоположная часть окна поднимется ровно на столько, насколько отошла створка. При вращении ключа противосолонь всё произойдёт в точности наоборот – створка отойдёт от петли, а окно опустится.
Однако, пока гарантия на ПВХ не окончилась, лучше не экспериментировать самостоятельно, а пригласить мастера, который наладит окошко на правильную работу, как хороший настройщик – музыкальный инструмент
Конечно, хороший товар не может отдаваться за бесценок! Но, останавливая свой выбор на той или иной марке – изготовителе металлопластиковых окон, вспомните слова Карла Маркса: «Мы не настолько богаты, чтобы покупать дешёвые вещи!» — а он всё-таки признан отцом «Капитала»!
