Мотор из генератора

Многие из нас, видя проезжающие по городу электро- скутеры, велосипеды или самокаты, с завистью оборачиваются вслед. Еще бы, пользоваться любимым транспортным средством прилагая минимум усилий – мечта каждого. Вот только стоят они весьма недешево. Вот тут-то и возникает мысль: а нельзя ли переделать свой велосипед в электрический?

Необходимым элементом для переделки является безщеточный мотор постоянного тока (BLDC), но его цена на рынке достаточно высока. В нашей статье мы расскажем вам, как сделать такой мотор из генератора своими руками. Это значительно уменьшит расходы на переделку велосипеда. Ведь б/у генератор в хорошем состоянии можно недорого купить на любой автомобильной разборке.

Лучших шуруповёртов для дома: сетевые и аккумуляторные модели для надёжного крепежа и сверления | ТОП-10: Рейтинг +Отзывы Читайте также: Лучших шуруповёртов для дома: сетевые и аккумуляторные модели для надёжного крепежа и сверления | ТОП-10: Рейтинг +Отзывы

Материалы для работы

Для того, чтобы сделать мотор из генератора, вам понадобятся:

  • старый автомобильный генератор;
  • плоскогубцы, набор ключей и отверток;
  • контроллер регуляторов оборотов;
  • паяльник;
  • провода;
  • две аккумуляторные батареи на 6В;
  • мультиметр;
  • подшипники (при необходимости их замены).

Шаг 1. Разбираем автомобильный генератор

1

Раскручиваем четыре длинных болта, соединяющих генератор.

2

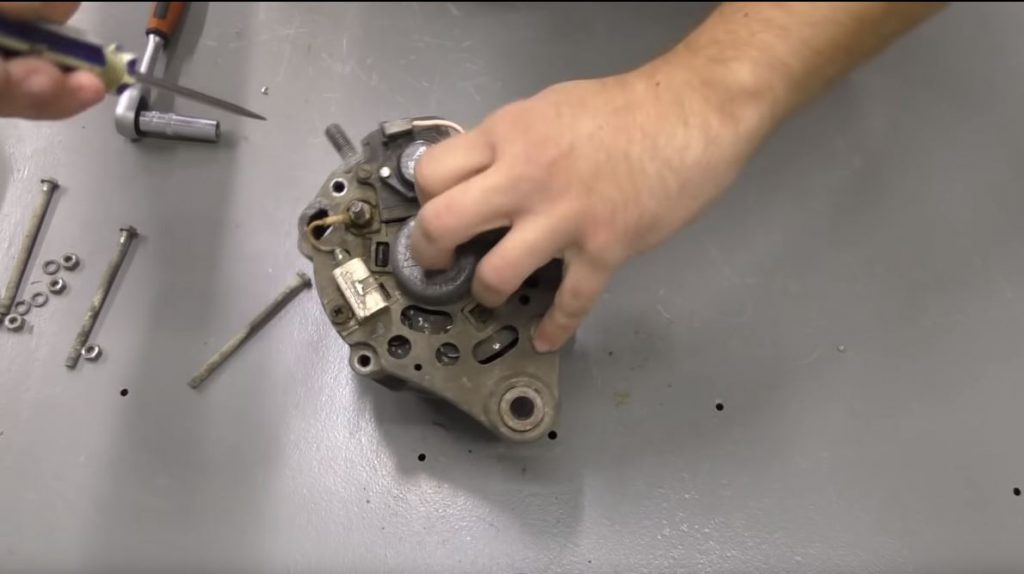

Отсоединяем регулятор напряжения (реле-регулятор в сборе со щетками) и снимаем его.

Отсоединяем регулятор напряжения

Источник: https://youtu.be/y3qCx2JCIeo

3

Придерживая шкив, отворачиваем гайку крепления и снимаем его.

4

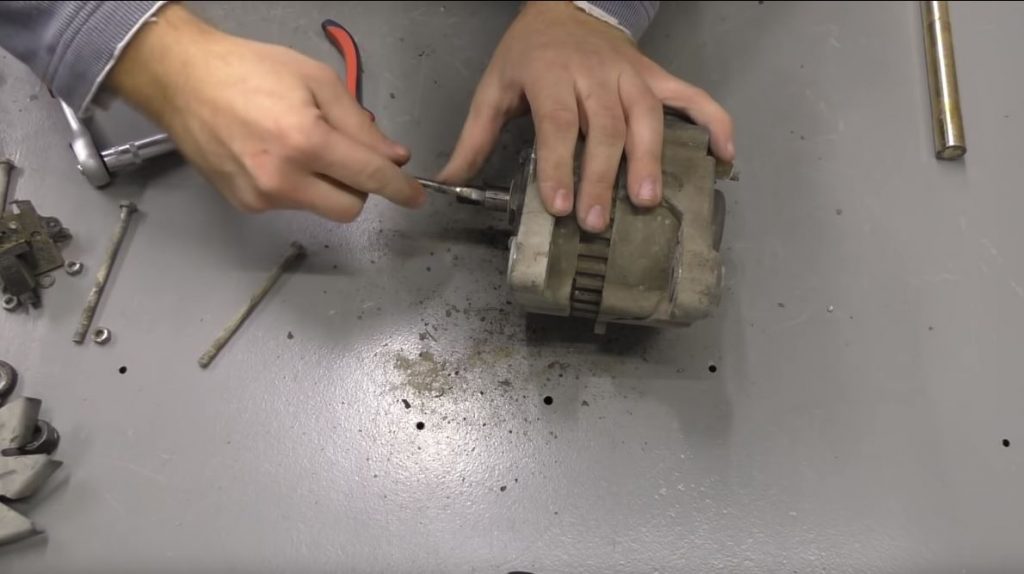

Снимаем все шайбы, крыльчатку и вынимаем шпонку.

Снимаем все шайбы, крыльчатку и вынимаем шпонку

Источник: https://youtu.be/y3qCx2JCIeo

5

Снимаем переднюю крышку, вынимаем ротор с коллектором и подшипники.

вынимаем ротор с коллектором

Источник: https://youtu.be/y3qCx2JCIeo

Если подшипники износились – замените их на аналогичные.
6

Откручиваем статор от задней крышки и выпрямительного блока и вынимаем его.

7

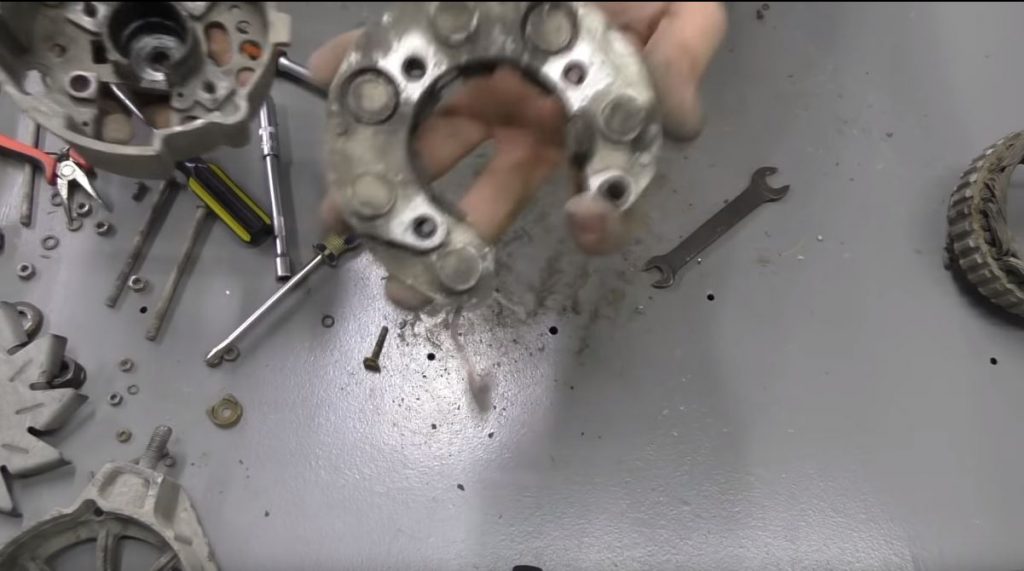

Отсоединяем и удаляем блок выпрямителей (диодный мост).

Отсоединяем и удаляем блок выпрямителей

Источник: https://youtu.be/y3qCx2JCIeo

8

Зачищаем и соединяем в «треугольник» выводы обмоток статора.

9

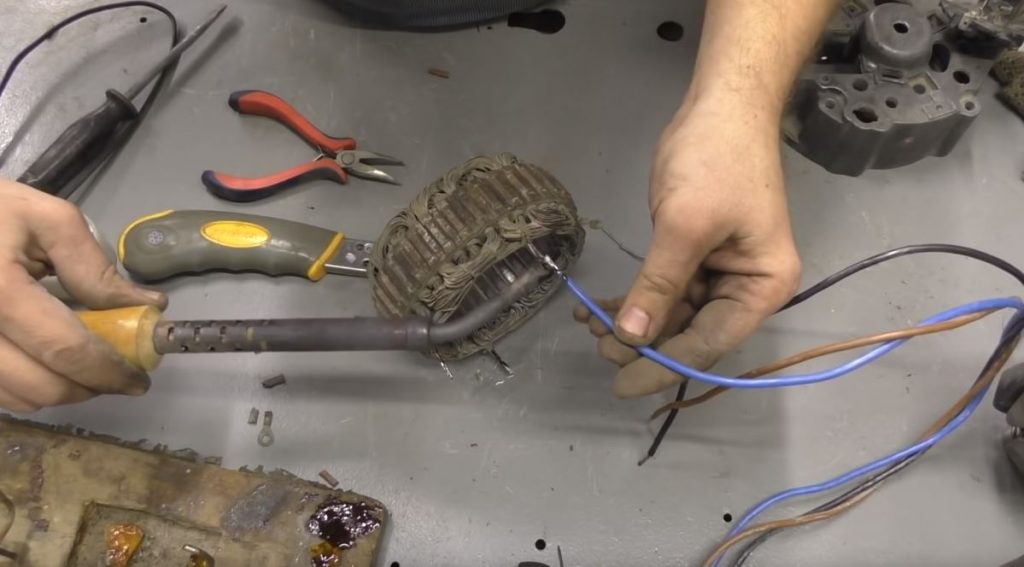

Залуживаем их и припаиваем к ним провода.

Залуживаем их и припаиваем к ним провода

Источник: https://youtu.be/y3qCx2JCIeo

10

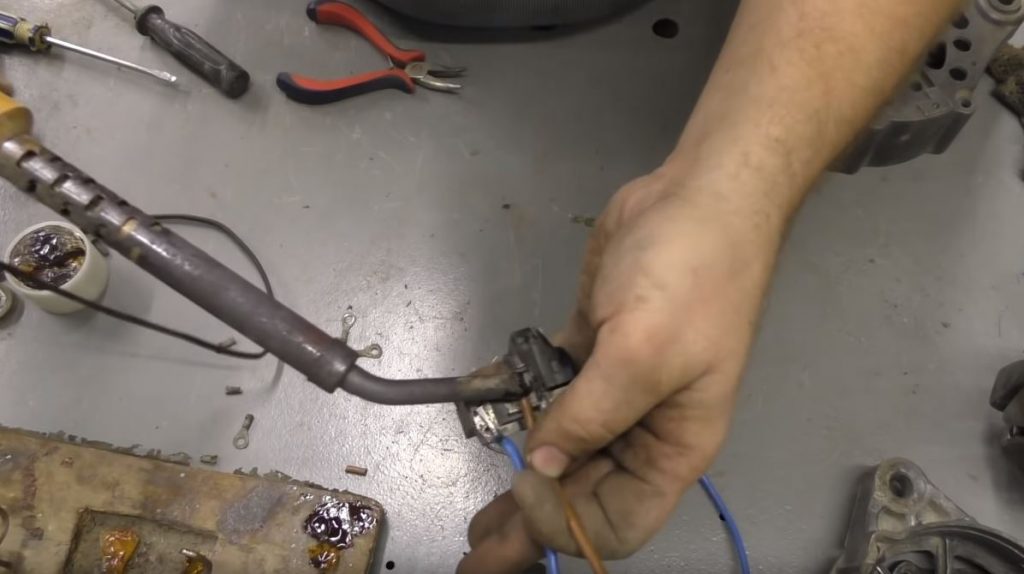

Отсоединяем два контакта реле-регулятора от щеток и так же припаиваем к ним провода.

припаиваем к ним провода

Источник: https://youtu.be/y3qCx2JCIeo

Шаг 2. Собираем мотор

1

Соединяем провода статора в жгут и вставляем его в заднюю крышку.

Соединяем провода статора в жгут

Источник: https://youtu.be/y3qCx2JCIeo

2

Ставим на место ротор с коллектором и подшипниками, надеваем переднюю крышку и стягиваем все длинными болтами.

3

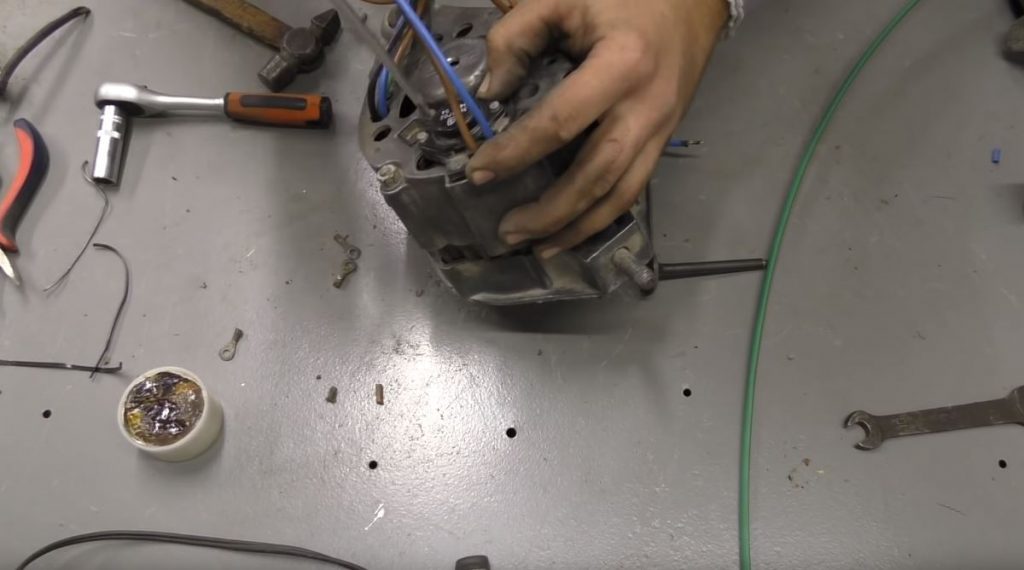

Присоединяем на место щеточный блок.

Присоединяем на место щеточный блок

Источник: https://youtu.be/y3qCx2JCIeo

4

Ставим на место шпонку, одеваем крыльчатку, шайбы и шкив и затягиваем все гайкой.

Шаг 3. Проводим испытание

Перед подключением источников питания к мотору обязательно проверьте мультиметром отсутствие межвиткового короткого замыкания, а также пробивания на корпус!
1

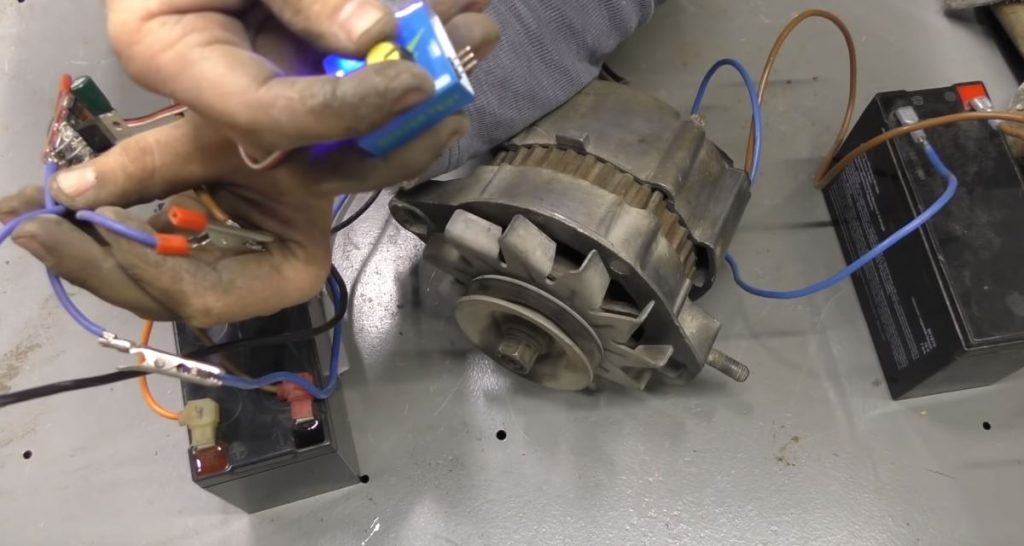

Подключаем выводы со щеток мотора к одному аккумулятору, а выводы со статора, через контроллер регуляторов оборотов – к другому.

2

В результате мы из старого автомобильного генератора получили BLDC мотор с возможностью регулировки оборотов.

Все подсоединяем

Источник: https://youtu.be/y3qCx2JCIeo
