Двери для шкафа-купе: пошаговая инструкция расчета, сборки и установки своими руками (Фото & Видео)
Комплектующие для нее можно приобрести в любом специализированном магазине. Принцип же сборки подобных изделий несложен – главное, точно придерживаться инструкции. Итак, расскажем подробно, как изготовить двери для шкафа-купе своими руками
Содержание:
Требуемые материалы
Мебельные магазины предлагают приобрести уже готовые системы для дверей шкафа-купе от самых разных производителей. Различаются они лишь конфигурацией, способами монтажа и цветовым оформлением. Однако принцип их действия идентичен.
Верхняя и нижняя направляющие
Экономить на комплектующих не стоит. Стальные или алюминиевые профили должны иметь идеально выверенную геометрию, роликовые механизмы функционировать безукоризненно, а крепления выполняться из прочного металла. В противном случае открывание-закрывание дверей будет проблематичным. Да и прослужит подобная конструкция недолго.

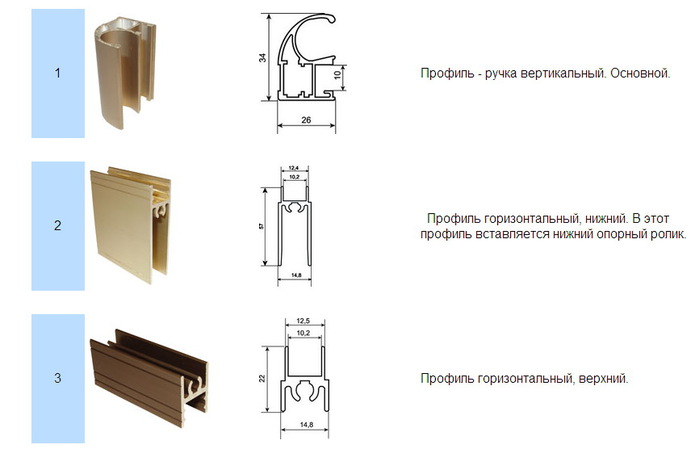

Верхний и нижний профиль
Для сборки шкафа-купе, кроме ДСП или МДФ для полок, задних и боковых стенок и внутреннего заполнения двери нам понадобятся:
- верхняя и нижняя направляющие: рельсы, по которым горизонтально перемещаются створки; основной вес изделия приходится на нижнюю часть; верхняя же направляющая стабилизует полотно относительно вертикали; для массивных конструкций можно приобрести прочные изделия из стали, однако по эргономическим и эстетическим свойствам они уступают изделиям из алюминия; если же хочется сэкономить, лучше купить не дешевые пластиковые рельсы, а комбинированные конструкции из пластика с металлическими опорами для роликов
- верхний и нижний горизонтальный профиль: опорно-соединительные элементы, служащие каркасом; так же, как и направляющие, реализуются метражами
- роликовые подвески или опоры: чтобы дверь двигалась легко, без усилий, роликов следует предусмотреть сразу несколько; качественные изделия обязательно должны быть снабжены подшипниками; основная нагрузка падает на нижние ролики, поэтому к их выбору отнеситесь особенно внимательно
- промежуточный вертикальный профиль: его установка может понадобиться при значительной ширине двери; при наличии узких створок монтаж вертикальных стоек не потребуется
- профиль-ручка для удобства закрывания-открывания
- уплотнители: предназначены для гашения вибрации и шума створок, а также защиты содержимого шкафа от пыли; изготавливаются в виде ленты и приклеиваются к профилям и направляющим
- заглушки профиля: их устанавливают с торцов
- стопоры: служат для защиты от стука створки, они останавливают ее при приближении к стене; могут монтироваться как вверху, так и внизу конструкции, нижнее расположение стопора более удобно
- запорные механизмы: для стеклянных дверей используются в основном магнитные защелки; на конструкций из МДФ или ДВП устанавливаются универсальные, роликовые замки или замки, запираемые на ключ; запорные устройства могут иметь также вид латунных болтов
- дополнительные устройства: их количество и вид зависит от вида направляющих и роликов; к примеру, для автоматического открывания-закрывания можно установить электропривод
Cхема сборки раздвижной системы
Предварительные расчеты
Прежде чем приступить к закупке материала, следует определить, какого размера будет ваше изделие. Все виды профилей, в том числе рельсовые и опорные, реализуются метражами, что очень удобно. Нарезку и обработку краев ДСП или МДФ, а также стекла или зеркал для внутреннего заполнения двери лучше заказать в специализированной фирме. Обойдется подобная работа в минимальную сумму, детали получатся идеально ровными, а вероятность ошибок сведется к минимуму.
Замеры для расчета количества комплектующих
Высоту конструкции определить просто. Для этого требуется узнать высоту будущего шкафа и отнять от данной цифры 40-45 мм (высоту профилей).
Рассчитаем размер каждой из створок. Слишком широкими их делать не стоит – из-за большой нагрузки на ролики они быстро выйдут из строя. Учитывать стоит также материал наполнения двери – чем она будет тяжелей, тем уже следует делать створки. Оптимальная их ширина 50-80 см. Так как створки не будут перекрывать друг друга, от полученной ширины следует отнять лишь ширину вертикальных планок (1,3 см).
Для удобства размеры каждой из детали лучше занести в таблицу с указанием их длины, ширины и количества. В сети существует немало программ, предназначенных для точного расчета систем раздвижных дверей.
К примеру: КАЛЬКУЛЯТОР
Вам понадобится указать лишь количество секций, высоту и ширину проема, планируемое количество створок и вид наполнения (ДСП, МДФ или зеркало). Программа сама рассчитает количество и размер комплектующих.
При выборе комплектующих определить необходимо также тип системы:
- рельсовые (опорные) конструкции: ролик устанавливается внутри направляющей, благодаря чему двери открываются плавно, без усилий; выпадение ходовых кареток исключено

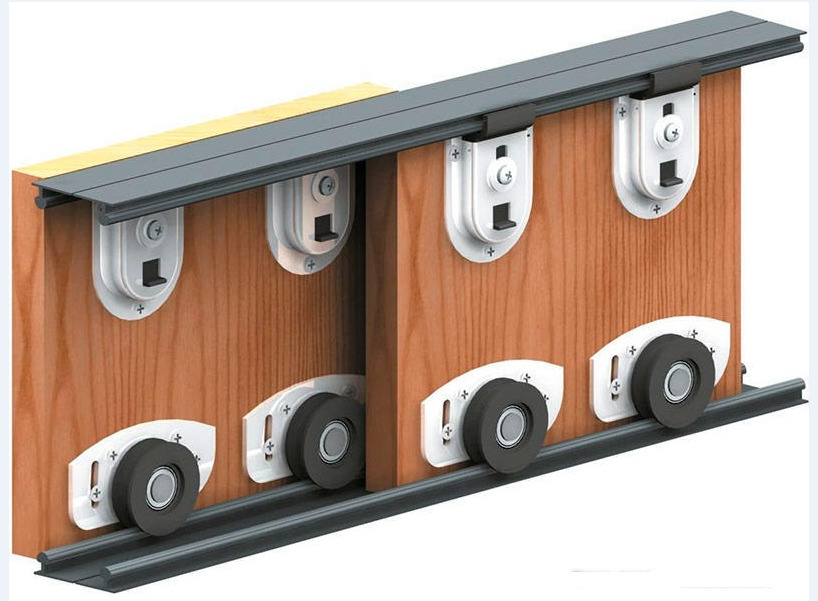

Опорные ролики
- подвесные изделия: с верхними или нижними опорными роликами, прикрепляемыми непосредственно к стене или потолку; на полу же находятся только фиксаторы, а нижняя направляющая отсутствует, поэтому запинаться об нее больше не придется; внешне отсутствие рельсы выглядит довольно эстетично – все детали срыты внутри конструкции; но подобные изделия менее прочны и долговечны; плюс стоят значительно дороже
Конструкция на подвесных роликах
Производители комплектующих
Купить любые комплектующие для сборки дверей шкафа-купе сегодня не составляет труда. Достаточно просмотреть прайс-лист любого специализированного магазина.
Ассортимент профилей
К бюджетным, но неплохим вариантам комплектующих можно отнести изделия Slider-«Волховец», дополненные итальянской фурнитурой, а также направляющие, ролики и другие детали шкафа-купе от компаний «Herkules» и «Rollan». Присмотреться можно к изделиям от фирмы «Фрамир» – они достаточно прочны и изготавливаются из алюминиевого профиля правильной геометрии.
К ведущим производителям комплектующих для шкафов-купе относят фирмы:
- Absolut: предоставляют потребителям высокопрочные, легкие конструкции; выпускается четыре вида профилей, имеющих различную форму и отделку; еще один существенный плюс подобных изделий – легкость монтажа;
- Divendoor: достаточно недорогие элегантные комплектующие из стали под бронзу, серебро, золото, дерево;
- Stanley: надежные изделия, практически идеальные по своим ходовым характеристикам;
- Raumplus: немецкое качество по вполне доступным ценам; гарантия распространяется на все комплектующие, до последнего винтика;
- Komandor: еще один неплохой тандем качества и долговечности; гарантия до 30 лет;
- Ramtrack: на мировом рынке изделия из Канады являются эталоном качества; не стала исключением и эта компания, их изделия из стали с прочным антикоррозийным покрытием по всем параметрам можно назвать эталоном качества
Комплектующие для шкафов-купе от следующих компаний менее известны на российском рынке, однако это никоим образом не отражается на их качестве:
- Geze Rollan: бесшумные ролики, прочный профиль, длительная гарантия; но эти изделия, к сожалению, и стоят немало
- Ducase: производитель утверждает, что их комплектующие способны прослужит до 27 лет, циклов открывания-закрывания 100 тыс.; однако гарантия подобных изделий всего 12 месяцев
- Laredo: соотношение цена-качество практически идеальное, да и выглядят они очень даже достойно
Резка направляющих
Никаких особых инструкций по резке направляющих для дверей шкафов-купе не существует. Для того, чтобы не повредить декоративное покрытие, при резке необходимо лишь перевернуть их тыльной стороной вверх.
Нижняя направляющая для двери
Производитель советуют резать алюминиевые изделия маятниковой пилой со специальным кругом. Однако покупать дорогостоящее оборудование стоит лишь в том случае, если вы занимаетесь сборкой мебели профессионально.
Использовать для резки профиля можно обычную болгарку с диском по металлу или циркулярку. Достаточно ровный срез дает обычная ножовка по металлу. При наличии большой щели в стусле можно подложить в нее подходящие по размеру пластины из прочного материала.
Длина нарезанных направляющих должна быть таковой, чтобы планка свободно входила между стенками. Чтобы будущее изделие не перекосило, все срезы выполняются строго под 90°. Далее места среза шлифуется наждачной шкуркой.
Читайте также: Шкаф на балконе: какие бывают виды, устройство, инструкция как сделать своими руками (100+ Фото & Видео) +ОтзывыСборка двери
Схема изготовления дверей шкафа купе
Монтаж двери шкафа-купе довольно прост. Если все промеры и расчеты произведены правильно, по сути, вам остается лишь собрать все узлы и детали в единое целое.
- Монтаж направляющих, пожалуй, самый ответственный этап работы. От правильности их установки зависит не только срок эксплуатации будущего изделия, но и удобство открывания-закрывания
- Простейшим вариантом направляющих являются однополосные изделия. По таким направляющим будет двигаться одна-единственная створка, открывая при этом половину проема. В двухполосных изделиях перемещается сразу две-три створки, а в трехполосных – до шести створок
- Сборку начинают с монтажа верхнего профиля. Если требуется прикрепить профиль непосредственно к бетону, в нем с помощью перфоратора готовятся отверстия. Для упрочения под профиль лучше подложить подкладку из ДСП
- Для монтажа направляющих можно также прикрепить к потолку переходный деревянный брус. Для одностворчатых направляющих понадобится брус, по ширине равный двойной ширине проема
- Далее крепятся ролики. Для этого достаточно просто «завести» их внутрь профиля
Сборка рамы

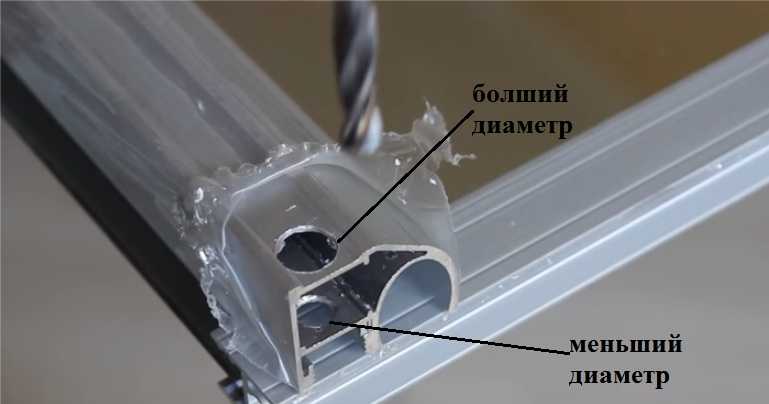

Отверстия должны иметь разные диаметры
Для нее потребуется взять по 2 вертикальных и горизонтальных профиля. Горизонтальные должны быть равны по ширине самой створке. Вертикальные изделия могут иметь симметричное (обозначаются «С») или несимметричное («Н») крепление.
Для сборки каркаса профили необходимо разложить на полу в виде рамы. «Примерить» к ней необходимо также нижние и верхние ролики
Измеряем высоту рамы вместе с роликами и при необходимости подрезаем профиль строго под прямым углом
Высверливаем сквозные отверстия для соединения деталей. При их сверлении обратите внимание, что нижние из них делается меньшего размера. К примеру, 4 и 6 мм (их точный размер зависит от вида конкретного крепежа)
После вставки наполнителя (стекла, ДВП или МДФ) раму требуется собрать, стянув крепежом, и прикрепить к ней сразу верхние и нижние ролики
Сборку рамы начинают сверху с помощью ключа-шестигранника. Для вставки верхних роликов требуется вначале чуть прикрутить шуруп (но не до упора), вставить ролик, и лишь затем окончательно затянуть крепеж

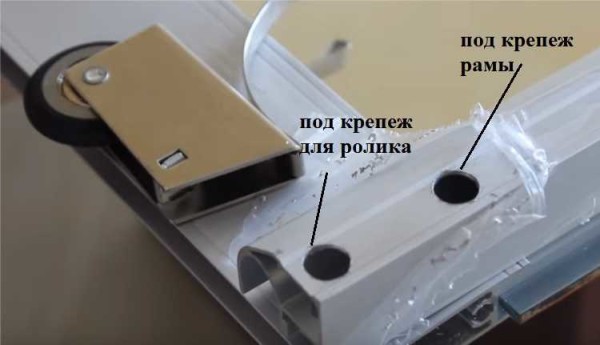

Крепление роликов
Монтируем регулировочные винты
Наполнитель (МДФ или ДВП) крепится внутрь рамы очень просто. Для этого достаточно приложить немного усилий или чуть пристукнуть материал с тыльной стороны, чтобы он вошел в пазы до упора
При вставке стекла или зеркала обязательно крепится уплотнительная резина – ее надевают на торцы. Уплотнитель должен располагаться без нахлеста
Чтобы стекло или зеркало не разбилось, не забудьте на заднюю сторону прикрепить защитную плетку. В этом случае при повреждении осколки не рассыплются, и вероятность травм будет минимальной
Профили-ручки должны зайти в пазы до упора
Рама готова. Осталось лишь ее «примерить»
Подробней о сборке рамы для шкафа-купе на видео чуть ниже.
Читайте также: Фальш-камин своими руками из подручных материалов: 140 фото в интерьере, видео сборки + пошаговая инструкцияКрепление нижней направляющей

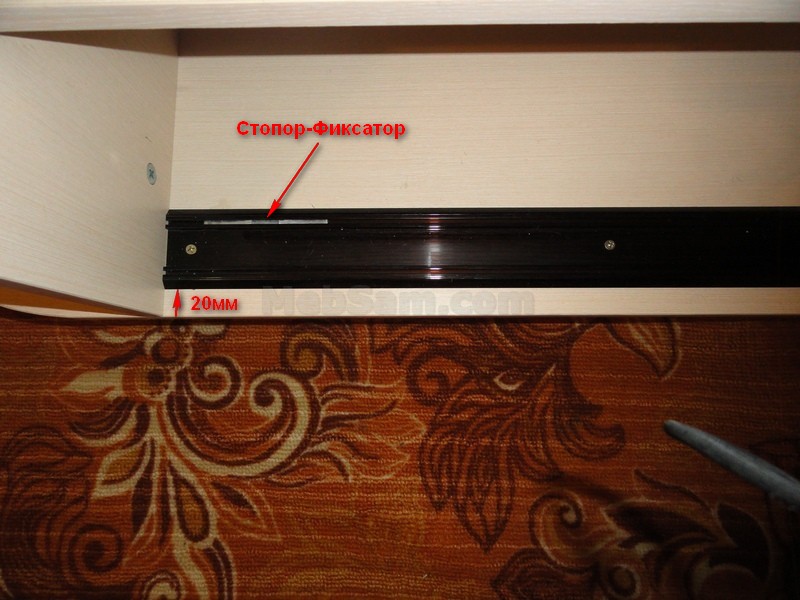

Монтаж нижней направляющей
Чтобы изделие получилось прочным, а ход створок легким, при сборке точно выверяйте углы под 90° и устанавливайте все детали только строго горизонтально или вертикально. Иначе шкаф-купе просто перекосит.
- После сборки рамы и монтажа роликов требуется идеально отрегулировать нижнюю направляющую. Сделать это можно сразу двумя способами
- Для точного определения расположения нижней направляющей используем отвес – грузик на шнурке, прикрепленный к верхней направляющей. Карандашом или маркером отмечаем линию. Отступаем от нее 20-22 мм вглубь будущего шкафа и крепим нижнюю планку
- Вначале ее лишь «наживляют». Окончательное же закрепление производится только после проверки работоспособности конструкции и удобства скольжения двери. Если ход двери вас не устраивает, следует перепроверить соосность рельс по вертикали и размеры конструкции
- Если у вас есть помощник, можно сразу навешать дверное полотно и выставить его с помощью уровня строго вертикально, а затем просто разметить место расположения нижнего профиля. Для этого укладываем нижний профиль, не закрепляя его, фиксируем раму к верхнему и нижнему профилю (все створки крепить необязательно, достаточно боковых). Теперь берем в руки строительный уровень и начинаем раму выравнивать. Если вы убедились, что она установлена правильно, проведите на месте крепления нижней направляющей линию
- Далее дверь снимается, а к полу монтируется нижний профиль
- Никаких саморезов и болтов для крепления однополосной нижней направляющей использовать не нужно. Хотя во многих инструкциях рекомендуется использование крепежей, мы их использовать не советуем. Ведь, если один из таких болтиков однажды чуть выкрутится, дверь просто застопорится
- Для крепления нижнего профиля достаточно двустороннего скотча или силиконового герметика. Лишь в двух- или трехполосном профиле по центру дополнительно ввинчиваются шурупы
- Под нижнюю направляющую лучше монтировать подкладку из ДСП. Ее вкручивают шурупами так, чтобы шляпки слегка утопали в дереве. Крепят их с шагом 20-30 см в шахматном порядке
- При вставке двери будьте предельно внимательны и аккуратны. Пока ваше изделие собрано еще не полностью, есть большая вероятность, что вы случайно выломаете крепления
- После установки двери к ней приклеиваются уплотнительные щетки. Они служат защитой от пыли и смягчают ход
- На все проделанные в профиле отверстия требуется установить декоративные заглушки.
Монтаж стопора
Чем и как покрасить ОСБ: выбираем надёжную краску и метод покрытия (Фото & Видео) +Отзывы

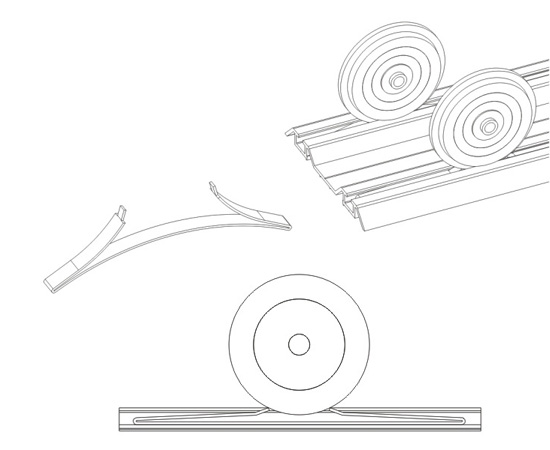

Стопор для ролика
Стопором называют гибкую пластину, обладающую амортизирующими свойствами. При ее установке вам уже не придется выравнивать дверь вручную. Она будет закрываться плавно, а при прохождении к стене фиксироваться в данном положении. Чтобы створка вновь закрылась, ее потребуется чуть сильнее дернуть.
Больших сложностей в монтаже стопора нет – перед тем, как закрепить нижнюю направляющую, эту деталь необходимо просто вставить в колею профиля раздвинутыми частями вверх, а затем протянуть до нужного места ближе к стене. Два его пружинистых конца должны плотно упираться в выемку. Для входа ролика в нем предусмотрено небольшое углубление. В дальнейшем положение стопора относительно стены можно отрегулировать. Количество стопоров зависит от количества створок – то есть в трехдверную конструкцию их потребуется три, в двухдверную – два.
Читайте также: Установка кондиционера в квартире или частном доме: пошаговая инструкция для монтажа своими руками | Фото & ВидеоРегулировка дверей. Основные тонкости
Установка дверей производится в последнюю очередь. При неплотном притворе или плохой фиксации ее потребуется дополнительно отрегулировать. Обычно она бывает привязана только к одной стороне шкафа. Регулировку притвора и примыкания к стойке начинаем со стороны стопора. Для этого требуется отрегулировать винт, находящийся в нижней части двери. Он располагается в нижнем отверстии.
Притвор регулируется с помощью винта
Для регулировки используется ключ-шестигранник. При его повороте по часовой стрелке конструкция будет подниматься, против часовой – опускаться. Продолжаем вращение, пока дверь не начнет плотно примыкать к стойке как сверху, так и снизу.
В случае, если дверь фиксируется плохо, требуется чуть подвинуть стопор. Так как он плотно входят в рельс, просто так передвинуть его в уже собранном шкафу проблематично. Для продвижения стопора используем небольшой отрезок плотного пластика или ДВП.
Стопор требуется сдвинуть в нужном направлении
Причина плохой фиксации двери может крыться и в плохо прикрепленной уплотнительной щетке . Ее можно просто заправить в ближайшее отверстие или приклеить клеем.
Приклеиваем отошедщую от створки щетку
Автор следующего видео доходчиво и понятно рассказывает о каждом из этапов сборки дверей для шкафа купе своими руками. При желании вы сможете задать ему любые вопросы по данной теме.
ВИДЕО: Шкафы купе. Сборка дверей шкафа купе.
