Повторное использование машинного масла позволяет сэкономить немало средств. Для этого достаточно сделать своими руками или купить уже готовую печь на отработке. Используют подобные конструкции в основном в подсобных помещениях, не требующих постоянного обогрева.

Принцип действия

Читайте также: Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото & Видео) +Отзывы

Если просто взять и поджечь отработку, оно тут же начнет чадить. Поэтому топливо следует нагреть до определенной температуры, при которой оно начнет испаряться. То есть сгорать должны только летучие вещества, выделяемые из масла.

Для этого в конструкции печи на отработке (см. видео ниже) необходимо предусмотреть не одну, а две камеры. В первую, нижнюю, через небольшое отверстие будет заливаться топливо. Для розжига в это же отверстие бросают подожженную ветошь или бумагу.

Чертеж простейшей печи

Чертеж простейшей печи

После закипания топлива (не горения, а лишь закипания) образующиеся летучие вещества попадают через трубу в камеру вторую. Одновременно при переходе через нее газы будут насыщаться кислородом, способствующем горению. Для этих целей в трубе предусматривается перфорация. Воспламеняться газы начинают уже в трубе, а догорают во второй камере. Причем подача должна осуществляться небольшими дозами.

Чтобы горячий воздух задерживался в трубе дольше, а не улетал в дымоход, в верхней камере делают перегородку. Для обеспечения подачи воздуха в первой камере необходимо сделать заслонку. После закипания масла ее перекрывают. Заслонку можно установить на отверстии для заливки топлива.

Для подобных печей требуется дымоход значительной длины – от 4 м. В отапливаемом помещении для удаления отходов сгорания необходимо будет предусмотреть и надежную вентиляцию.

Благодаря подобной конструкции дыма и копоти при сжигания отработки не образуется. При правильно проведенных расчетах при сгорании газов появляется лишь голубовато-белое пламя. Расход горючего в подобных конструкциях составляет около 1-2 л/час.

Печи на отработке требуют частой очистки. Поэтому ее следует сделать разборной, а емкость для заливки топлива в нижней камере выдвижной.
back to menu ↑

Обустройство дымохода

Читайте также: Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы

Дымоход печи

Дымоход печи

Для подобных конструкций очень важна стабильная мощная тяга. Иначе топливо начнет затухать и дымить. Поэтому дымоход делают длиной от 4 м. Увеличение тяги помогает выводить из помещения и продукты сгорания, что снижает вероятность отравления ими.

Диаметр трубы должен быть достаточным – в среднем около 100 мм. Сажа в таких конструкциях собирается гораздо быстрее, чем в обычных печах, поэтому изгибы, так же, как и наклоны, недопустимы – устанавливать трубу следует строго вертикально. Поэтому при выборе места для установки буржуйки следует вначале найти удобный лаз для дымохода.

Часть трубы, выводимую наружу, следует утеплить. Иначе печь придется чистить чаще – конденсат, смешиваясь с сажей, будет оседать на стенках. Дымоход в таких устройствах делают разборным, чтобы его можно было легко снять и удалить нагар.

back to menu ↑

Разновидности печей на отработке

Читайте также: Строительство гаража своими руками: подробно о каждом из этапов. Описание, пошаговая инструкция, чертежи кровли, смотровой ямы, внутреннее обустройство (75 Фото & Видео) +Отзывы

Виды печей на отработке

Виды печей на отработке

Чертежей печей на отработке существует немало. Расскажем лишь о самых популярных из них:

  • простейшая конструкция состоит из двух камер равного размера, соединенных между собой трубой с перфорацией; для обогрева небольших помещений достаточно печи размером 70х40х30 см; при этом размер баков должен составлять 30х10 см
  • с наддувом: небольшим вентилятором, устанавливаемым отдельно и соединенным с печью воздуховодом; чаще его устанавливают на месте поддувала в районе расположения нижнего бака; подобное устройство позволяет увеличить температуру сжигания и отсутствие дыма
  • капельного типа: нижний бак для заливки топлива переносится в таких печах в отдельную камеру, устанавливаемую выше камеры дожига; подобные печи считаются более стабильными и безопасными
  • с дополнительным дожигателем дымовых газов: для увеличения КПД вторую камеру делают с поворотом
  • с расширительным бачком для загрузки топлива и краном для регулировки его подачи

Недостатком подобных конструкций является неравномерный обогрев помещения. Более совершенным вариантом современных печей является печь на отработке с водным контуром – системы, в которых нагретая вода перемешается по трубам к радиатору. После отдачи тепла она возвращается в котел по водоводу-обратке.

Разновидностью таких печей является устройство с водяной рубашкой – трубой, огибающей печь, или емкостью для воды, которая окружает устройство со всех сторон. Жидкость в таком случае будет нагреваться гораздо быстрей.

back to menu ↑

Изготовление простейшей буржуйки на отработке

Читайте также: Установка газового котла в частном доме: все необходимые требования для быстрого и законного запуска системы отопления (Фото & Видео) +Отзывы

Буржуйки на отработке

Буржуйки на отработке

Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.

  1. Размеры изделия выбираются произвольные. К примеру, печь размером 75х35х50 см будет способна протопить помещение до 120-130 куб. м

  2. Объем обеих камер должен быть равным. Слишком большие их делать ни к чему, иначе горячий газ будет тут же остывать. Достаточно 10-30 л

  3. Стандартная ширина камер 30-40 см. Высота должна быть небольшой – 10-15 см

  4. Трубу, соединяющую между собой камеры, делают перфорированной. Расстояние между отверстиями 7-10 см. Их диаметр должен быть равен 10-16 мм. Длина трубы в зависимости от объема камер 35-65 см

  5. Количество отверстий напрямую зависит от длины трубы. Их площадь должна равняться 10% от общей поверхности. Соотношение ее длины к диаметру – 4:1

  6. Чтобы металл при перегреве не деформировало, для снижения нагрузки на трубу камеры лучше соединить между собой также толстым прутом

  7. В печи также предусматривают заслонку для регулировки подачи воздуха. При розжиге ее полностью открывают, а после закипания масла перекрывают. Чаще всего такую заслонку совмещают с отверстием для заливки масла

  8. Для обеспечения достаточного поддува печь устанавливают на ножках. Полы в подсобных помещениях редко бывают слишком ровными, поэтому ножки лучше сделать регулируемыми. Заменить их можно кирпичами, скрепленными между собой раствором

  9. Во избежание пожароопасных ситуаций никаких перекосов быть не должно – печь устанавливают строго горизонтально, выверяя ее расположение строительным уровнем

  10. Из-за небольшой массы изделия (она составляет около 30 кг) существует большая вероятность опрокидывания. Поэтому ножки лучше прикрутить к полу

Если печь начала коптить, попытайтесь отрегулировать положение подачи воздуха. Если это не помогло, возможно, в конструкции печи допущена серьезная ошибка.
back to menu ↑

Буржуйка из баллона

Читайте также: Газовый баллон на даче: для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Буржуйка из баллона

Буржуйка из баллона

Печь на отработке, сделанная из старого 50-литрового баллона, способна выдать от силы 11-12 кВт, поэтому она подойдет для обогрева небольших помещений. Лучше брать не кислородные, а пропановые баллоны советского образца с толщиной стеной 5 мм. Кислородные, во-первых, слишком массивны, а во-вторых, имеют толстые стенки, из-за чего прогрев печи будет затруднен.

  1. Для резки металла необходимо предварительно выкрутить вентиль, а баллон наполнить водой

  2. Его понадобится распилить на 2 части – нижняя 1/3 будет использоваться в качестве резервуара для масла, а верхние 2/3 использоваться для дожигателя

  3. С помощью болгарки срезается вначале верхняя часть, затем готовятся отверстия для дымохода и дожигателя. Отверстие необходимо будет сделать и в нижней части для ревизионного люка. В дальнейшем его прикручивают на болты

  4. Из толстостенной трубы изготавливаем дожигатель, проделывая в нем отверстия

  5. Чашу для капельной печи можно сделать из тормозного диска авто. Ее монтируют на дно топливника, чуть приподняв над поверхностью на 3-5 см

  6. Надеваем крышку баллона. Вставляем маслопровод таким образом, чтобы он располагался точно над чашей

  7. Навешиваем расширительный бачок. Подключаем дымоход. Проверяем работу печи

При изготовлении печи на отработке из кислородного баллона его потребуется хорошо промыть, иначе во время резки возможен взрыв емкости.
back to menu ↑

Печь с расширительным бачком

Читайте также: Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

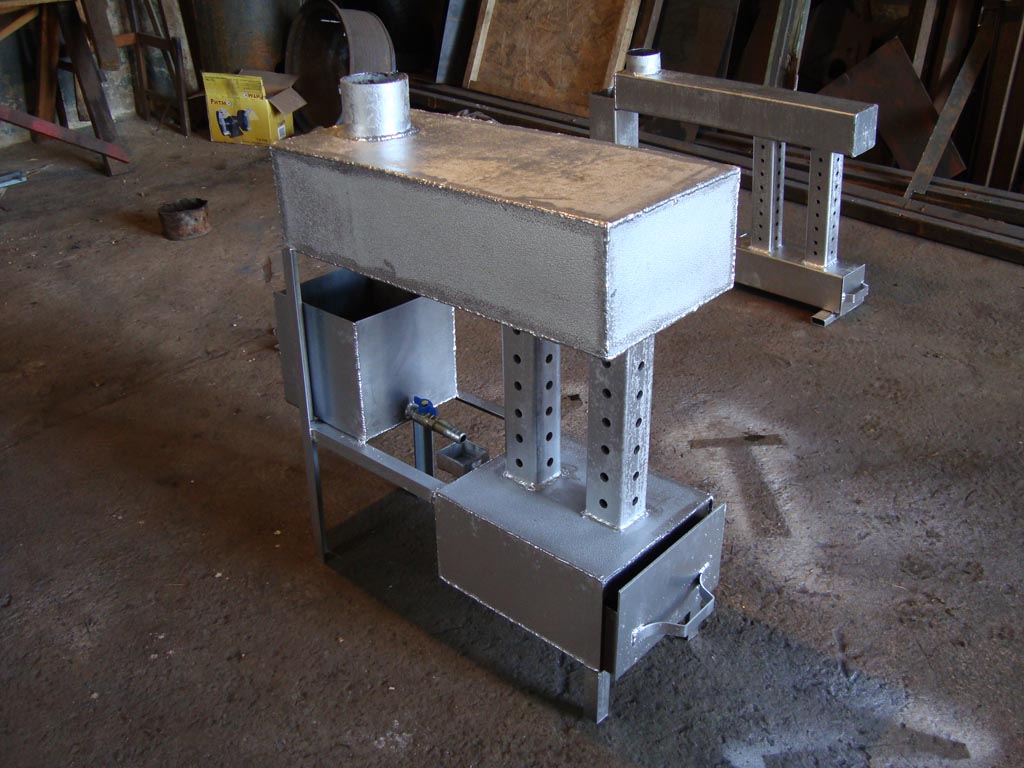

Печь с расширительным бачком

Печь с расширительным бачком

Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.

Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.

back to menu ↑

Конструкция печи с наддувом

Читайте также: Вытяжки для кухни с отводом в вентиляцию: делаем выбор по нескольким факторам (60+ Фото & Видео) +Отзывы

Конструкция печи с наддувом

Чертеж конструкции печи с наддувом

Подобный агрегат считается более безопасным – ведь зона горения в нем полностью закрывается. Метод наддува помогает снизить расход топлива – его потребуется уже не два, а полтора литра в час. Плюс мощность в подобной печи можно легко регулировать. Устройство менее требовательно также к высоте дымохода. Да и чистить его придется не так часто.

В качестве вентилятора можно использовать старый от печи автомобиля ВАЗ 2108. Подойдет и китайский аналог. Отрегулировать скорость вращения вентилятора можно с помощью недорогого ШИМ-регулятора.

Пожалуй, единственным недостатком печи на отработке с наддувом является сильное прогорание металла в том месте, куда отклоняется струя пламени. Но для сборно-разборной конструкции это не так уж и важно – прогоревший лист металла можно будет легко заменить.

back to menu ↑

Печь с дожигателем

Читайте также: Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками +Отзывы

Печь с дожигателем

Печь с дожигателем

Чтобы драгоценное тепло не улетало быстро в трубу, можно организовать его дополнительный сбор. Для этого вторую камеру сгибают под углом от 90° или чуть больше (но острым он быть не должен).

Принцип сборки подобного устройства обычный. Единственная разница – труб понадобится две. Для соединения их под углом 90° при нарезке заготовок их следует распилить под углом 45°.

Если при розжиге печи из трубы повалил черный дым, это означает, что кислорода для горения топлива недостаточно. Устранить эту проблему можно, проделав в дожигателе 3-5 дополнительных отверстия.
back to menu ↑

Устройство с верхней капельной подачей топлива

Печь с плазменной чашей

Печь с плазменной чашей

Масляная печь на отработке с топливной камерой, расположенной внизу, конструктивно гораздо проще. Несущественным в этом случае является также соотношение размеров верхней и нижней камер. Однако КПД подобных устройств невелик.

Увеличить его позволяет обустройство верхней подачи топлива. Подобные печи на отработке называют капельными. Подаваемое по небольшой трубке из нержавейки диаметром 8-10 мм топливо попадает в них на разогретую чашу и, полностью сгорая, выделяют гораздо больше тепла. Определить это можно по цвету пламени – в них оно не желтое, а бело-голубое. Капельные печи имеют и иное название – печи с плазменной чашей. Для увеличения тяги агрегат лучше снабдить наддувом – вентилятором, соединенным с воздуховодом.

Принципиальное отличие есть в конструкции подобных печей на отработке капельного типа – перфорированная труба в них находится внутри корпуса. По этой причине устройства считаются более безопасными. Плазменную чашу можно изготовить из обрезка трубы или стальной толстостенной емкости. Слишком высоким поддон делать не стоит – при чистке печи чаша должна легко выниматься.

Некоторые мастера, не заморачиваясь, подачу топлива делают одноступенчатой. Но подобные устройства очень опасны – питающая трубка, расположенная близко к печи, сильно нагревается. Плюс поступление топлива будет нестабильным – нагретое масло будет разжижаться и капать быстрее. Да и случайно до упора открытый вентиль может стать причиной пожара.

Более усовершенствованной является двуступенчатая подача, при которой предусматривается предохранительный поплавковый клапан. Капиллятор в таких устройствах делают обязательно дозирующим.

Подача капельная в печи

Подача капельная в печи

В капельных печах также есть возможность более четкой регулировки подачи воздуха. Для этого в трубе количество отверстий и диаметр постепенно уменьшают по высоте. В нижнем ряду их можно заменить вертикальными прорезями. В этом случае кислород в камеру сгорания будет поступать точными порциями в соответствии с потребностями горящих газов.

Чтобы сделать легкую печь более устойчивой, ее можно приварить к раме, изготовленной из металлического уголка.
back to menu ↑

Недостатки печи на отработке

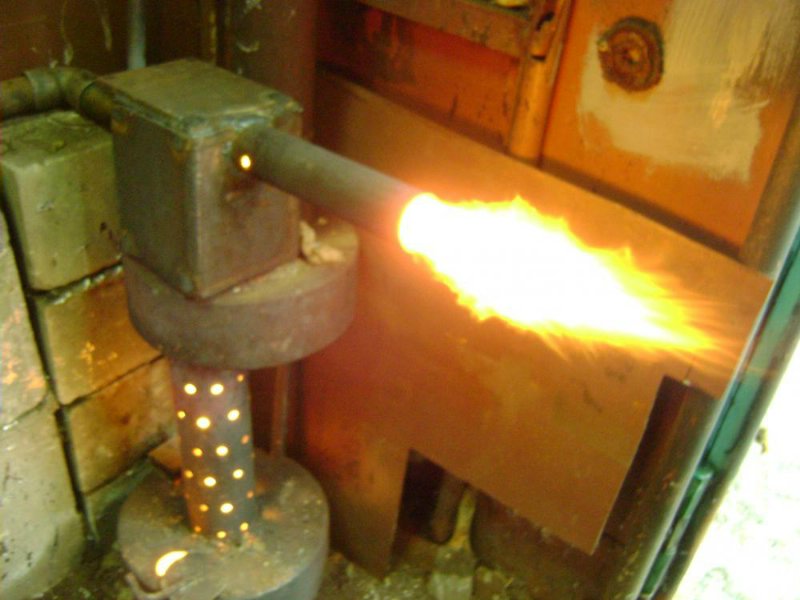

Печи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

  • для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
  • высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
  • частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
  • большой расход топлива – его вам понадобится не менее 2 л/час
  • теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.
back to menu ↑

Розжиг

Заливка масла

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).
back to menu ↑

Правила эксплуатации

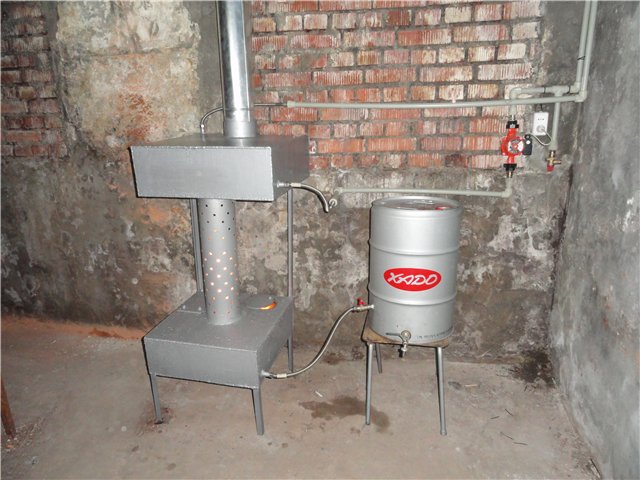

Печь на отработке

Печь на отработке

Печи на отработке относятся к устройствам с повышенной пожароопасностью, поэтому при ее установке и эксплуатации следует соблюдать следующие правила:

  1. Буржуйка не должна располагаться на сквозняке

  2. В забитой сажей печи вероятность выплеска кипящего масла очень высока. Поэтому подобные конструкции требуют регулярной чистки

  3. Заполнять камеру маслом полностью во избежание выплескивания его при нагревании строжайше запрещено – его заливают лишь на 2/3, а еще лучше на половину бака, чтобы оставалось достаточно места для образования паров

  4. Долив топлива в процессе работы печи также запрещен

  5. Нельзя использовать масла с примесью других веществ, а также бензин или дизельное топливо. Может произойти взрыв

  6. Расстояние между буржуйкой и стеной – не менее 0,5 м

  7. Устанавливать ее допускается только на металлический лист или пол из бетона

  8. Если стены помещения обиты горючим материалом, в районе расположения печи их требуется дополнительно обшить листовым металлом. Это также поможет перенаправить поток теплого воздуха в помещение и увеличить КПД устройства

  9. Не следует хранить в кочегарке любые легко возгораемые предметы или вещества

Автор следующего ролика до тонкостей изучил весь процесс изготовления подобных конструкций и с удовольствием делится собственными наработками со своими подписчиками.
