Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы

Многие люди, имеющие дачу или загородный участок, мечтают о собственной бане. Ведь она издавна известна своим оздоравливающим, бодрящим эффектом. Печи для бани с баком для воды пользуются огромным признанием, и по сути, являются основой традиционной постройки. Установить ее не очень легко, но усилия того стоят. Рассмотрим подробней: принципы устройства и работы этих печей, их типы по материалу и расположению бака, по каким параметрам выбрать печь, несколько популярных моделей, как собственноручно сделать печь.

Особенности устройства печей для бани с баком для воды

устройство печи

Эти печи используются для поддержания тепла, жара в парной комнате во время банных процедур. Они состоят из:

  • Каменка – часть печи, в которой сохраняется тепло от нагревающихся камней. Подогреваются они от горящих дров из топливника.
  • Топливник – часть печи, в которой сжигают топливо, и выделяется теплоэнергия. В нем находится колосниковая решетка, которую ставят в различных положениях в зависимости от вида топлива. Для топки дровами ее располагают на уровне герметичной дверцы.
  • Решетку делают чаще всего из чугуна, так как он является надежным, долговечным сплавом.
  • Зольник – участок, находящийся под топливником. Он накапливает золу, которая затем вычищается вручную.
  • Проходной тоннель с дверцей – монтируется для возможности растапливать баню в предбаннике, в смежном помещении.
  • Теплообменник – устройство, позволяющее передавать тепло воде от топки.
  • Дымоход – это труба, выходящая из топливника, и выводящая дым от сгорания на улицу.

Печи делают из нержавейки, черных металлов, кирпича.

Принцип действия

принцип действия

Такие печи работают по следующей схеме: в топливник кладут и разжигают дрова, топливо, выделяющие тепло. Так как горячий воздух намного легче холодного, он поднимается через каменку и раскаливает камни. Они сильно нагреваются и определенное время удерживают нужную температуру в помещении.

При работе с некоторыми устройствами приходится часто подкидывать дрова, так как они быстро сгорают и комфортная температура держится непродолжительное время. Дрова обычно разжигают снизу.

Существуют печи с длительным горением. Такие устройства работают без подкидывания дров на протяжении 6-20 часов, что освобождает от долгого контроля. Процесс горения у таких печей происходит в обратном направлении – сверху вниз.
Лучше всего использовать полена из берез и ольхи, торфяные брикеты или каменный уголь. Дровами топить только сухими, чтобы ускорить процесс нагревания помещения. Хвойную древесину не рекомендуется использовать, ведь она выдает много сажи, загрязняющей дымоход.

Виды печей по материалу

Банные печи с баком для воды делаются из двух материалов:

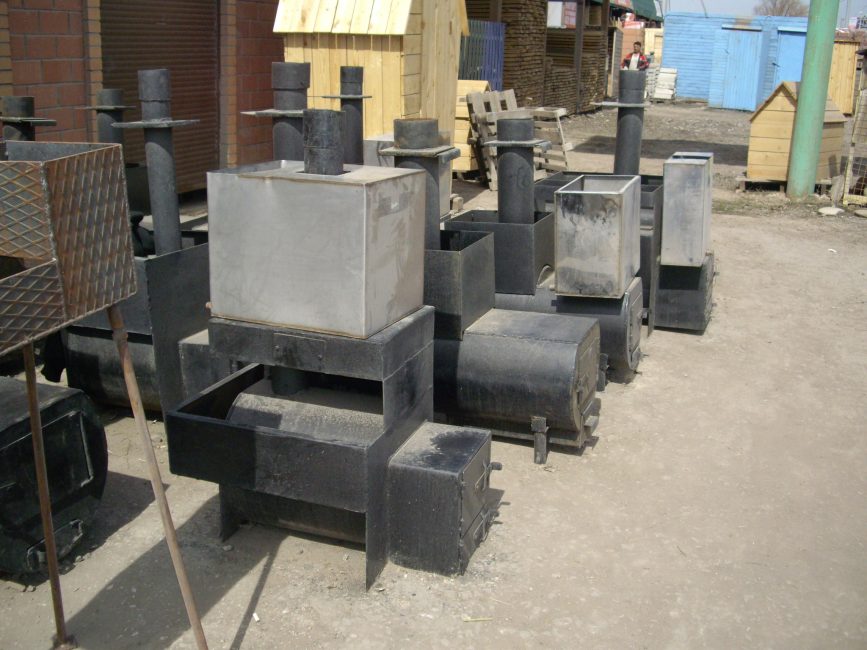

  • Металлические устройства делают в основном из чугуна, стали. На рынке существует множество моделей. По форме они бывают квадратные, прямоугольные и могут быть  даже цилиндрической формы.

металлические печи для бани

ПЛЮСЫ:
  • невысокая цена
  • простой монтаж
  • нет необходимости в фундаменте
  • быстрый нагрев парилки

МИНУСЫ:
  • плохая устойчивость к перепадам температуры
  • быстро остывают

  • Кирпичные печи

кирпичная печь для бани

ПЛЮСЫ:
  • они имеют более эстетичный вид
  • дольше удерживают тепло в бане
  • дольше служат

МИНУСЫ:
  • нужен фундамент
  • больше трудозатрат при обустройстве

Виды банных печей по расположению водных баков

У печей для бани существует несколько типов размещения емкости для воды:

  • выносные баки, располагающиеся отдельно от печи
  • встроенные емкости, которые размещены в корпусе конструкции
  • навесные баки
  • приставные
  • дымоходные

Выносные баки

Расположение бака такого типа – одно из наилучших. Оно дает возможность печи прогревать воду, и в то же время поддерживать тепло в смежной комнате. А также оно препятствует распространению влаги в парной в то время, пока она еще толком не нагрелась.

Чаще всего эти баки изготавливают из нержавейки и размещают в ближнем помещении. Чтобы вода нагревалась от печи, устанавливают регистр, который соединяет их через трубы или шланги.

Для соединения водной емкости и теплообменника лучше использовать трубы, выдерживающие большие температуры. Лучше всего – на 50 см от печки установить трубы из нержавейки или меди. Металлопластиковые трубы для горячей воды нужно присоединить к ним через фитинги.

Как использовать

принцип действия банной печи

Заливать воду в систему следует пока она негорячая. Если ее вливать во время разогретого устройства, регистр может разорваться от резких перепадов в температуре.

Чтобы обойтись без применения насосов, нужно соблюдать следующие условия:

  • нижний край емкости должен располагаться выше регистра на полметра и более
  • общая длина труб или шлангов должна быть не более 3 метров
  • диаметр труб должен быть не меньше 2,5 см
  • исключены провисания
  • наклон должен быть 2-5 градусов

Основные недостатки баков такого типа:

ПЛЮСЫ:
  • возможность сделать душ, финскую сауну, подключить батарею для отопления зимой раздевалки или душа

МИНУСЫ:
  • сложность монтажа и подключения
  • немаленькая цена на все необходимые детали системы: теплообменник, трубы, краны, расходы на установку от мастеров

Встроенные емкости для воды

Встроенные баки

Это основоположный тип баков для банных печей, ставят над топливником или с одной из его сторон. Формы емкостей бывают разными, но самая распространенная – прямоугольная.

встроенный бак в печь

Делают их из нержавеющей стали, толщина стенок бывает в пределах 0,8-1,5 мм. Воду в них заливают через специальное отверстие, она сливается через шаровые краны. Все же такие баки считаются неудобными, так как пустыми их нельзя оставлять, а постоянный кипяток создает избыточную, тяжелую и несвоевременную влажность в бане.

Это вынуждает часто сливать горячую воду и наливать холодную. К тому же неудобно контролировать уровень жидкости в баке.

Навесные баки

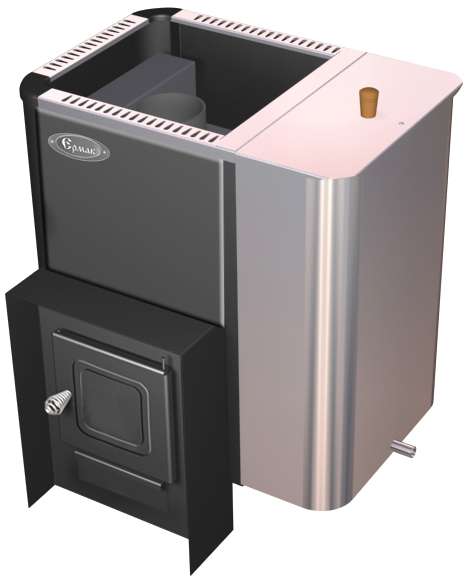

Навесные баки

Навесные баки – это воздухонепроницаемые емкости с крышкой, кранами, оборудованными для слива воды. Устанавливается такой бак на одну из стен печи.

Изготавливают их обычно из нержавеющей стали, так как этот металл способен долгое время выдерживать сильные нагрузки.

Встречаются и навесные баки, покрытые эмалью, но со временем они покрываются сколами и трещинами, снижающими эффективность емкости.

Крепятся такие баки при помощи крючков или петель на стену печи. Это очень удобно, они легко монтируются, предоставляют возможность прикрепить их к уже имеющейся печи. Хорошо подходят навесные баки для небольших бань и печей.
Их недостатками являются такие факторы, как: невозможность сделать душ, необходимость дополнительного затишного ограждения чтобы исключить вероятность контакта с раскаленными стенками бака, а также проблема, как у встроенных баков – эффект избыточного и холодного пара, образующегося из-за того, что вода быстро закипает в то время, когда помещение еще не совсем прогрелось. Но в их случае можно приспособиться – навешивать бак после прогревания парилки.
Многие производители предлагают такие емкости за отдельную плату, но есть возможность заказать такой бак у сварщика-профессионала или изготовить собственноручно.

Приставные баки

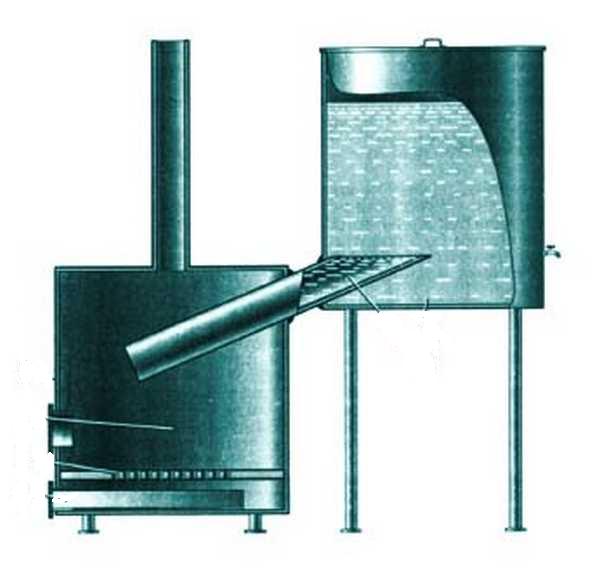

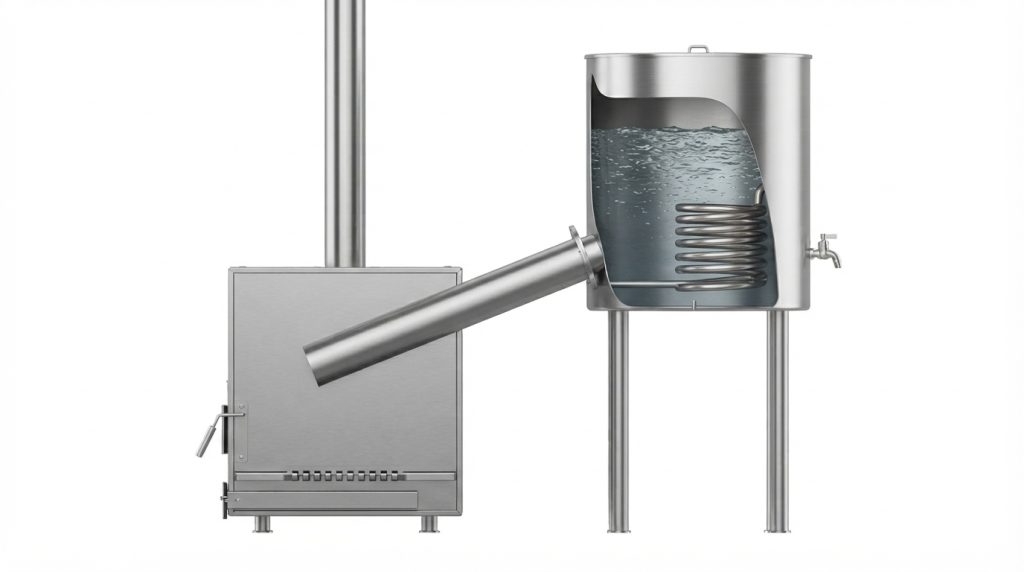

приставной бак

Это оригинальный и не очень распространенный вариант расположения бака. Трубу приваривают под наклоном от печи к нижней части емкости для воды. Бак делают выше печи.

Нагрев осуществляется таким образом:

  • Со дна жидкость переливается в наклонную трубу и закипает в ней.
  • Образующиеся пузыри, поднимаются по трубе и лопаются, оказываясь в холодной воде
  • По такому принципу они переносят много тепла и образуют конвекцию.

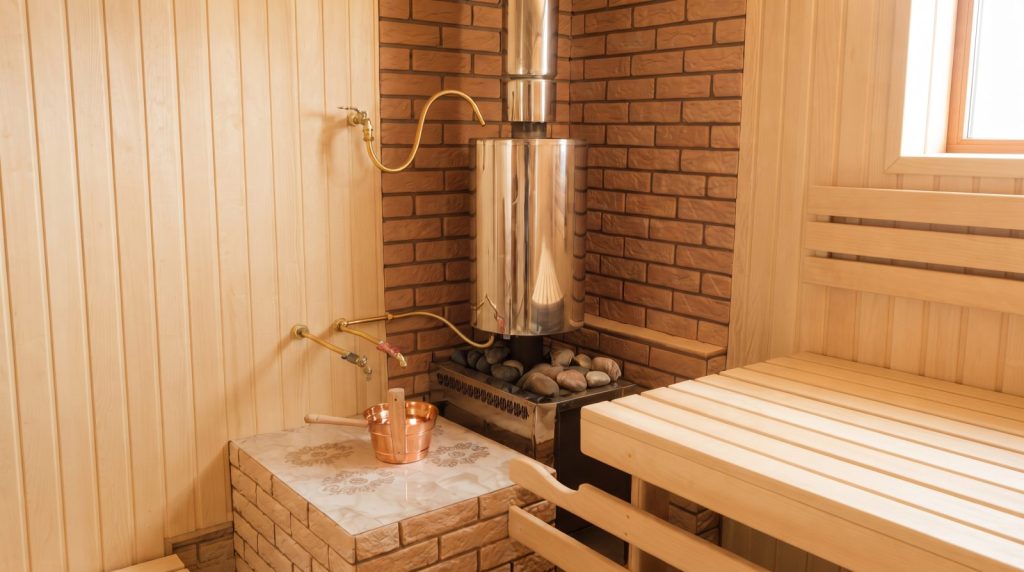

Дымоходные баки

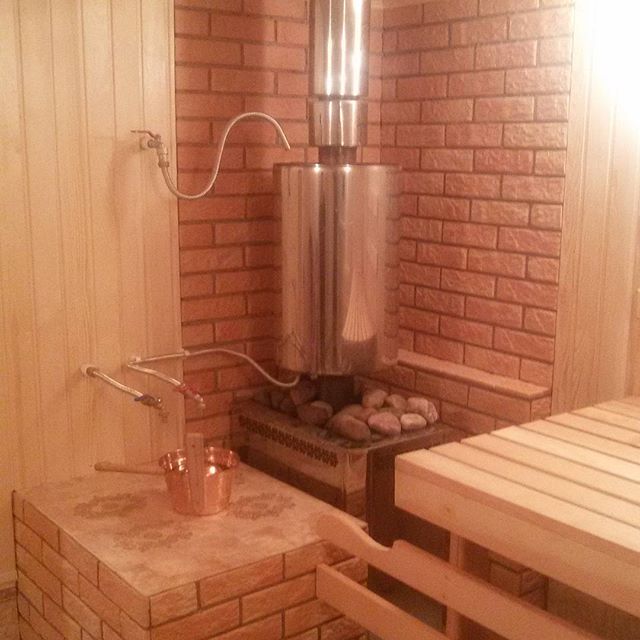

дымоходный бак печи

Баки для воды на дымоходе – один из распространенных типов. Их другое название – баки самоварного типа, ведь они похожи по принципу действия на самовары. Суть заключается в том, что горячий воздух проходит через трубу, расположенную в центре корпуса какой-либо конструкции, и нагревает воду.

Эти емкости имеют различные формы: треугольную, круглую, овальную, прямоугольную, квадратную. Это один из плюсов – многообразие форм, есть выбор по душе.

ПЛЮСЫ:
  • тепло не теряется впустую и греет воду
  • долгий срок службы дымохода
  • отсутствует эффект «холодного пара», присущий встроенным и навесным бакам
  • экономия места в парилке

МИНУСЫ:
  • Неудобно заполнять емкость водой – заливное отверстие расположено слишком высоко. Этот минус сглаживают баки, располагающиеся сразу над печью
  • Сложно контролировать уровень и темрературу воды
  • Чтобы был «сухой пар», нельзя допускать кипения воды
  • Сложно устанавливать емкость на дымоход, ведь вес с жидкостью доходит до 100 кг и больше. Для этого нужно хорошее крепление  — вес бака не должен нагружать печку. Но если баки идут в комплекте от одного производителя – минус отсутствует

Баки на дымоходе с подсоединением к выносному баку

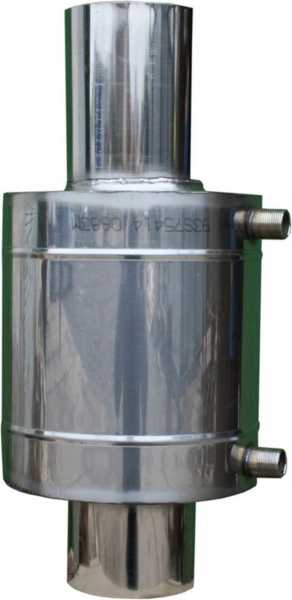

регистр на трубу
Существует удобный и эффективный способ совмещения небольшого бака на дымоходе и емкости на вынос. На трубе устанавливают емкость с двумя трубками для горячей и холодной воды. Его подключают к выносному баку большего размера – по этой системе происходит циркуляция и нагревание жидкости.

По-другому небольшой бак на трубе называют водяной рубашкой.  Почти все минусы при таком совмещении отсутствуют:

  • Монтировать бак на дымоход удобно – ведь он имеет небольшой объем и вес, не требует особого крепления, как со стандартными «самоварными» баками
  • Так как выносной бак можно установить в любом месте, заливать воду удобно. Если присутствует система водоснабжения, можно к ней подключиться
  • Появляется возможность контроля над уровнем воды
  • Так как выносная емкость может располагаться в любом месте: в предбаннике, на чердаке – в парилке отсутствует избыточная влажность. Существует контроль над кондицией воздуха
  • Есть возможность провести душ с определенными усилиями, но значительно проще, чем в первом варианте

Требования к конструкции таких печей

компактная баня

Лучшими, продуктивными печами для бани с водными баками, являются устройства, обладающие такими качествами:

  • компактность
  • надежность
  • простота в работе
  • экономичность.

Устройства необходимы для максимальной эффективности:

  • Теплогенератор и парогенератор, регулирующие мощность устройства
  • Регулирующаяся мощность теплоотдачи, которой должно хватать для нагревания парилки. Бывает так, что ее недостаточно для обогрева определенного вида бани
  • Система конвекции, позволяющая регулировать перепады температуры и быстрее нагревать баню
  • Покрытие должно быть максимально прочным

Критерии для сохранения здоровья банщика

Для сохранения здоровья нужно следовать таким критериям:

  • Нужно, чтобы камни нагревались свыше  200 градусов, чтобы вода превращалась в хороший и полезный пар.
  • У пола температура должна быть около 40-45 градусов, а под потолком 90-100.
  • Необходима хорошая система для отвода дыма, угарного газа и прочих грязных элементов. К тому же она должна соответствовать своевременному сгоранию топлива и равномерному нагреванию парилки. Для того, чтобы не было избыточного инфракрасного излучения в парной.

Для соблюдения пожарной безопасности следует выполнять такие условия:

  • основание должно быть прочным – из бетона или кирпича
  • печь нужно располагать таким образом, чтобы стены устройства находились на дистанции не менее 50 см от легковоспламеняемых материалов
  • прилегающая к печи зона должно быть из огнеупорных материалов

Модели печей

три печи

Только вы сами сможете решить, какая модель подходит лучше всего для вашей бани. Перед определением выбора нужно изучить самые популярные модели печей на рынке.

Одними из лучших моделей считаются следующие:

«Ермак» – этот аппарат делается из металла. В него устанавливается регистр, предпоточный тоннель, навесной бак. Самый популярный вид «Ермака» может обогревать баню площадью 12 м3. Цена его составляет 8500-13500 рублей.

«Теплодар» – это модели печей с выносным баком. Цена его колеблется в диапазоне – 7000-30000 рублей. На стоимость влияют такие факторы, как дизайн и определенные функции: самоохлаждающаяся дверца, высокая эффективность каменки с низкой нагрузкой на дымоход.

«Breneran» — предназначены для сухих бань, вроде финской сауны. Известны отличным качеством, простотой в использовании, невысокой ценой для такого качества. Каменка бывает открытого и закрытого типа, колосники чугунные. Цена от 10000 до 50000 рублей.

«Колибри 9Б» – производится для эксплуатации в личных парилках. В комплекте есть встроенный навесной регистр. Изготавливается конструкция из нержавейки.

Главными достоинствами являются совмещение получения горячей воды и пара в одно время, контроль расхода воды. Это позволяет экономить жидкость.

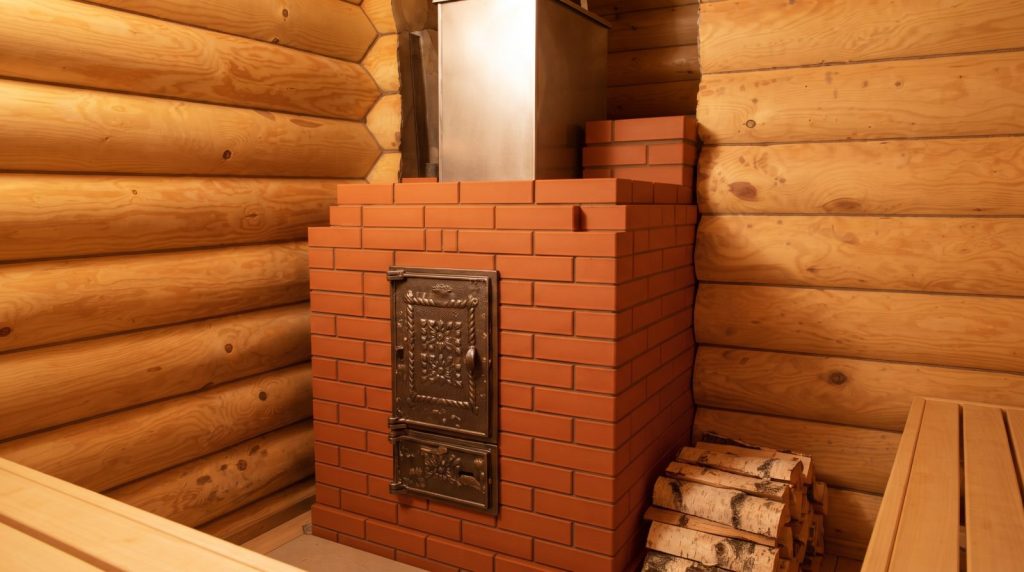

Как собственноручно сделать небольшую печь из кирпича

Печь можно сделать своими руками. Чтобы построить печь из кирпича, необходимо сначала установить фундамент. Он должен быть прочным и надежным.

Делать его нужно в такой последовательности:

  • Выкопать яму на глубину 30 см.
  • Грунт утрамбовать
  • Сформировать подушку из щебня на 10 см.
  • Сформировать прослойку из песка и уплотнить на 10 см
  • Установить опалубку из дерева.
  • Сделать армирование диаметром 8-12 мм.
  • Залить бетонную смесь на 10 см
  • Подождать три недели стадию высыхания (опалубку можно снять до затвердения)
  • Установить термоизоляционную и гидроизоляционную прослойку (асбест или стальной лист)

Затем, печь строится на фундаменте с помощью глиняного раствора. Выкладывать нужно огнеупорным кирпичом с выбранной порядовкой со швом не более 5 мм. После выкладывания кирпичного топливника, ниже помещают зольник, а за ним решетку из металла.

кладка печи в баню

Для раствора нельзя использовать цемент, так как он не выдерживает высоких температур и конструкция разрушиться под нагрузкой.

Фундамент можно сделать не только из бетона, но и из кирпича.

Металлические печи своими руками

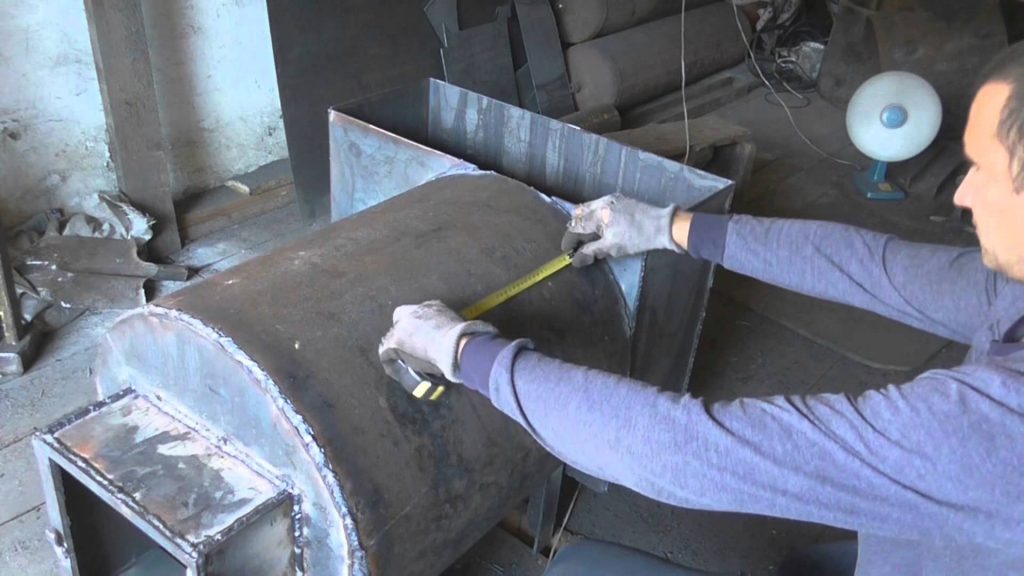

металлическая печь своими руками

Металлические устройства нагреваются и остывают с большей скоростью по сравнению с кирпичными. Для маленьких парных подходит малогабаритная печь с баком, установленным над каменкой.

Для изготовки корпуса необходимо использовать сталь толщиной 4-5 мм. Есть вариант использования трубы из нержавейки с большим диаметром. Сверху корпуса устанавливают каменки. Сбоку устанавливают дверцу, с помощью которой камни будут поливаться для пара.

Сэндвич дымоходы

Для вывода угарного газа и дыма желательно применять сендвич-трубы.

В итоге получается недорогая и удобная конструкция, без необходимости установки фундамента. Когда делаешь печь собственноручно, появляется много достоинств, но если отсутствуют определенные умения и достоверность информации, лучше обратиться к профессионалу или купить печку.

Для пожарной безопасности лучше обложить устройство кирпичом.

Печи для бани с баком для воды

ОПИСАНИЕ

8.1 Общий Балл
Хорошо

Мы рассмотрели различные виды банных печей с баком.

8.2Оценка редактора
УДОБСТВО
10
БЕЗОПАСНОСТЬ
7.5
ДИЗАЙН
7
8Оценка пользователей
УДОБСТВО
8
БЕЗОПАСНОСТЬ
7
ДИЗАЙН
9
Плюсы
  • Выносные баки имеют больше преимуществ, чем остальные виды расположения
  • Навесные баки легко монтируются и удобны для использования в небольших банях;
  • Встроенные баки – компактны и долго сохраняют тепло;
  • Дымоходные – экономны, так как тепло от трубы используется на нагрев воды;
  • Печь можно сделать и установить собственноручно.
Минусы
  • Кирпичные печи достаточно габариты и требуют для топки большего количества дров.
  • Металлические печи имеют небольшою теплоемкость, но и этот минус можно устранить сделав облицовку кирпичом.
