Делаем мощную антенну для 3G и 4G сигнала с радиусом действия 40 км своими руками
Проживая в больших городах проблем с поиском устойчивого интернет сигнала, как правило, нет, но стоит удалиться от ретрансляторов поставщика мобильного подключения к интернету, возникают затруднения.
Чтобы сигнал на даче или в загородном доме всегда был устойчивым нужно сделать мощную 3G/4G антенну с радиусом действия 40 км.
Содержание:
Принцип работы антенны
Проверено – работает
3G и 4G сигналы собой представляют радиоволны определённой частоты. Антенна разработана таким образом, что находящиеся на чётко определённых местах элементы, резонируют с длиной того или иного сигнала и усиливают.
Антенна-пушка состоит из 6ти круглых медных элементов, закреплённых на резьбовой втулке, на определённом расстоянии друг от друга. Расстояние высчитывается исходя из длины того или иного радиосигнала. Первые четыре круга (меньшие по диаметру) входят в резонанс с радиоволной и её усиливают. Последний, самый большой круг отражает радиоволну обратно, и та аккумулируется на предпоследнем медном элементе.
С него-то и снимается несущий сигнал и по кабелю подаётся на 3G-адаптер. В целях дополнительного усиления, а также для придания устойчивости сигнала, к антенне присоединяют два коаксиальных кабеля.
Для каждой частоты требуется соблюдать свои размеры. Алгоритм их определения мы рассматривать не будем, а сразу предоставим полученный результат вычисления. На рисунках ниже указаны схемы сборки антенны с размерами под разные частоты радиоволн.
Иногда бывает, что узнать частоту радиосигнала для того или иного региона не представляется возможным. Тогда можно использовать схему для наиболее используемой частоты: 2100 МГц.
5ГГц
2400 МГц
850 Мгц
1800 МГц
2100 МГц — самая распространенная частота радиосигнала
2600 МГц
Сборка 3G- антенны для 2100 МГц
Для сборки понадобится:
- медная фольга, толщиной 0,3-0,5 мм
- стержень М6-М10 с резьбой не менее 45 см
- 12 гаек под диаметр стержня
- Коаксиальный кабель – 2 отрезка по 10метров
- Переходник Pigtail – 2 шт
- TV-разъёмы – 2 шт
- Шуруповерт со сверлами
- Паяльник с припоем
- Ножницы
- Плоскогубцы
Также понадобится точная линейка, маркер и изолента.
Шаг №1 – подготовка элементов для антенны
Для того чтобы точно вырезать круги правильной геометрической формы, нужно вначале заготовку отцентровать, т.е. просверлить центры кругов, и по ним с помощью циркуля сделать разметку.

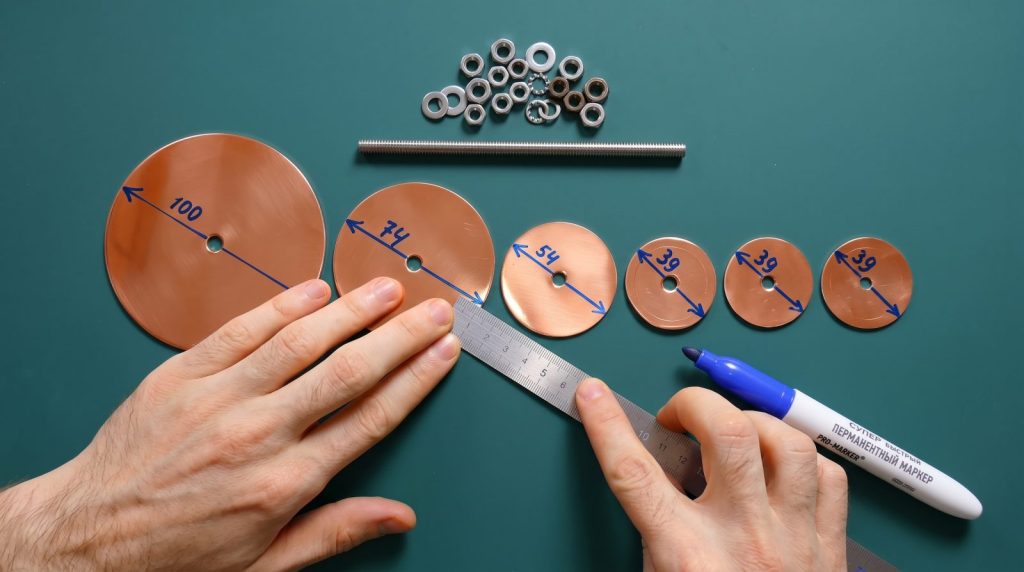

Медная фольга хорошо режется обычными ножницами. Размеры берём согласно схеме на фото ниже.
Точность с погрешность не более 1мм

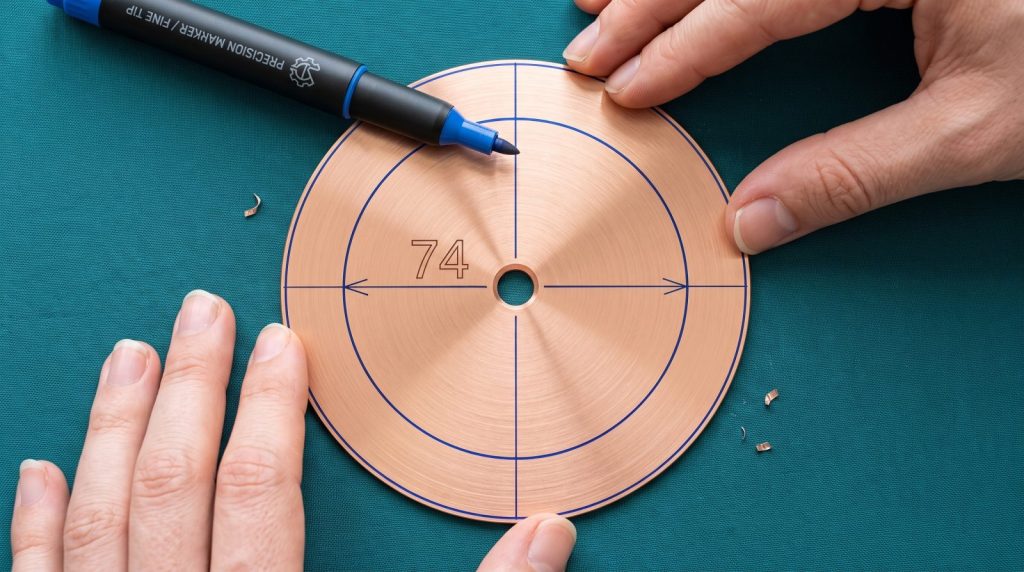

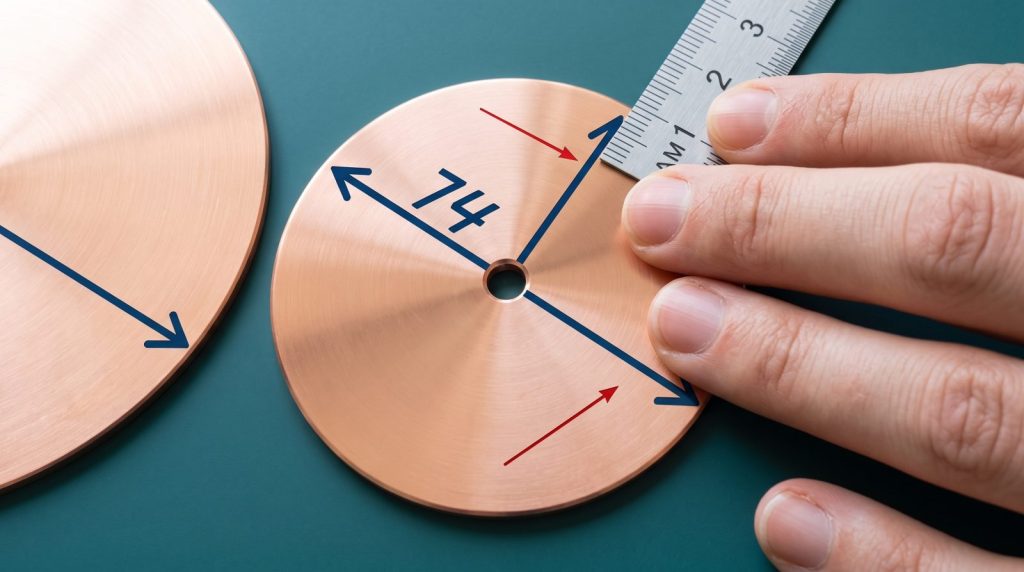

Далее размечаем места соединения антенны с коаксиальными кабелями. Для этого предпоследний круг R74 размечаем, — отступаем 11 мм от окружности. Таких пометок нужно сделать 2 шт., при этом находится они должны строго перпендикулярно по радиусу.
11мм — 2 шт., строго перпендикулярно по радиусу
Шуруповертом сверлим в круге R74 отверстия под центральную жилу коаксиального кабеля (2 мм). Затем это круг накладываем на круг R100, и через отверстия маркером делаем отметки отверстий под крепление TV-кабеля.
Разметку по месту сделать проще
Засверливаем R100 и в полученные отверстия ввинчиваем разъёмы так, как показано на фото ниже.
Лишнее с разъёма удаляем
Фиксируем разъёмы в круге R100
Шаг №2 – сборка антенны
Стараемся сделать без погрешностей
С помощью двух гаек фиксируем на стержне круг R100 в соответствии с размерами, указанными на фото выше. Не забываем гайки, как следует подтянуть.
Затягиваем крайнюю гайку
Аналогичным способом собираем всю конструкцию.
Шаг №3 – подключение антенны к адаптеру

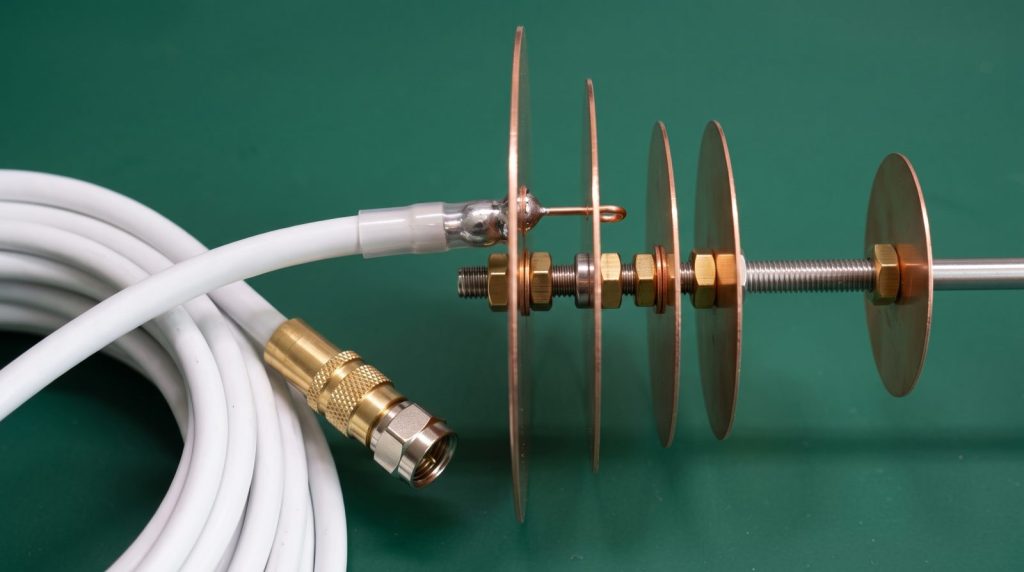

Устанавливаем кабели на место
Зачищаем концы у коаксиальных кабелей. Вставляем в подготовленные разъёмы. Центральные жилы кабелей должны попасть в отверстия (2 мм) круга R74.
Немного флюса и припоя
Центральные жилы припаиваем ко второму кругу (R74).
Загибать кончики центральной жилы нельзя, — может произойти потеря мощности антенны.
Оставляем так, как есть
Антенна готова, осталось только её подключить к адаптеру. Для этой цели используем переходники Pigtail.
Pigtail-переходник
Проверка антенны на работоспособность

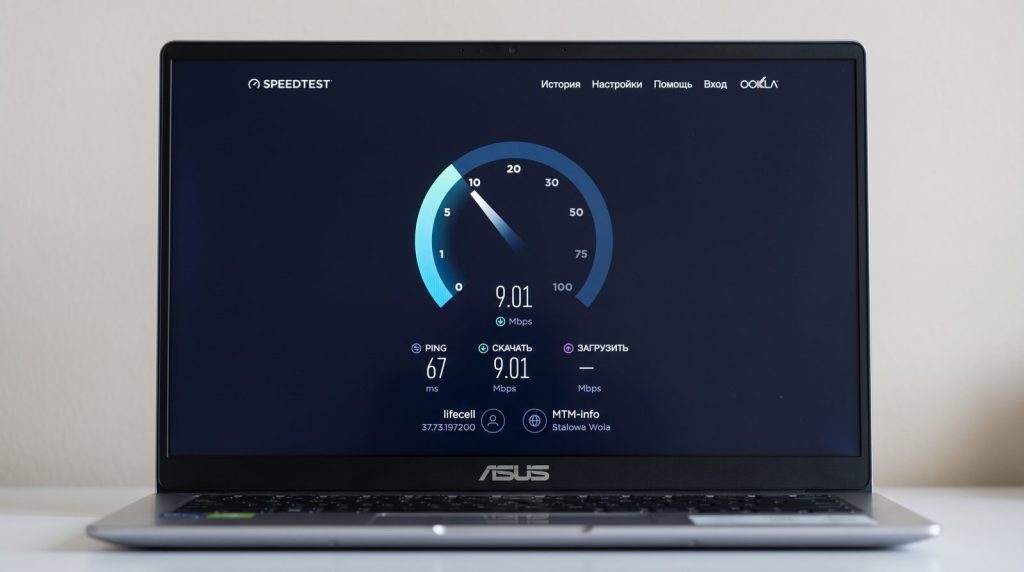

Скорость хорошая, сигнал устойчивый
Подключаем адаптер к ПК, подсоединяемся к интернету, проверяем скорость подключения.
Читайте также: Мощная Wi-Fi антенна для дачи своими рукамиЗаключение
Ретранслятор

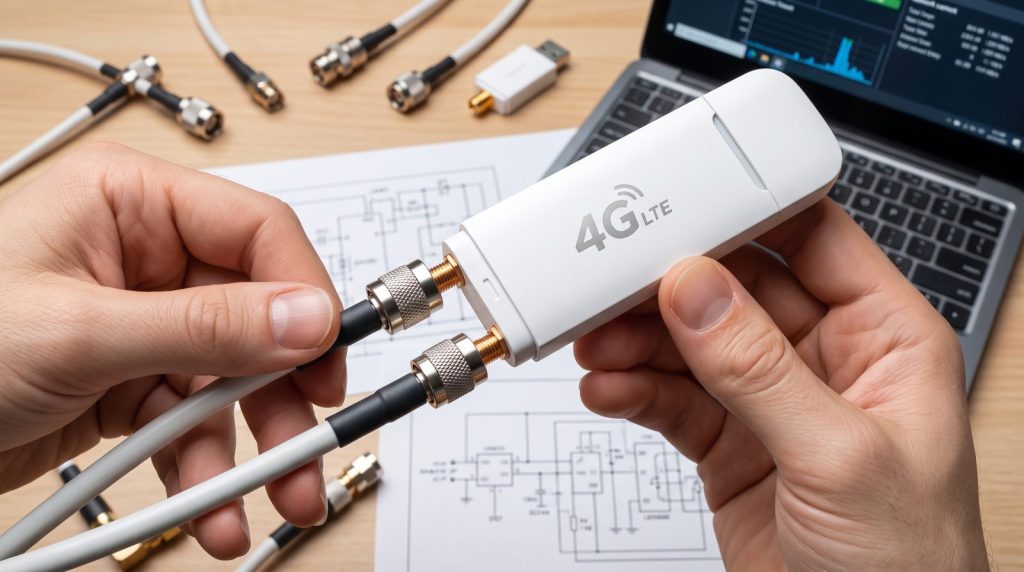

Чтобы пользоваться интернетом с нескольких устройств, такую антенну можно подключить к домашнему ретранслятору. Для этого подойдёт практически любой современный роутер, — главное, чтобы у него был USB-вход для адаптера.
Некоторые 3G модемы не предназначены для подключения к внешней антенне, поэтому можно поступить следующим образом (фото ниже):
- Концы коаксиальных кабелей (20 см) оголяют, т.е. оставляют только центральные жилы
- Из одной центральной жилы формируют змеевик, который одевают на 3G модем, и закрепляют при помощи изоленты
- Другую центральную жилу от второго кабеля наматывают поверх первой (через слой изоленты) так, чтобы помещались друг к другу перпендикулярно
Одеваем змеевик от первого кабеля
Сигнал будет, но несколько хуже.
Перпендикулярно наматываем вторую жилу и фиксируем её изоленой
Фиксируем вторую жилу изолентой.
Используя этот принцип можно подключить практически любое мобильное устройство.
✅3G ПУШКА ? Лучшая самодельная антенна для приёма слабого интернета 3G, 4G, Wi-Fi
Делаем мощную антенну для 3G и 4G сигнала с радиусом действия 40 км своими руками
ТОП-5 Wi-Fi роутеров! | Лучшие роутеры для дома!
Делаем мощную антенну для 3G и 4G сигнала с радиусом действия 40 км своими руками
Вы лучшие…. Спасибо
Осталось, как минимум 3 вопроса
1. Волновой сопротивление коаксиального кабеля.
2. В какое место крепится второй кабель.
3. Если в модеме есть разъем, то как эти два коаксиала подключить к раз’ему.
Для начала необходимо выяснить на какой частоте
работает Ваша сотовая вышка, с которой модем получает сигнал.
При изготовлении поделок для дома своими руками мы
сталкиваемся с проблемами — из чего сделать и где
приобрести материалы. Для расчета элементов антенны
«пушка» использовал программу «Antennator» для андроида.
Такие антенны использовали на луноходах. Элементы антенны
можно изготовить из материала, который поддается пайке.
Я использовал обрезки от карниза (ветровой планки).
Толщина металла — 0,5 мм. Хорошо режется простыми ножницами
и хорошо поддается пайке (использовал ортофосфорную кислоту).
Шпильку М5 и гайки купил в магазине крепежа.
Разъем KLS1-SMA003 заказывал в магазине ЧипДип (150 руб).
Пигтейл (он же переходник DEXP) для модема 4G MF79U
заказывал в DNS (150 руб). Модем, он же точка доступа (2 в 1).
На каждый диапазон своя антенна. Не надо делать
широкополосную одну на все диапазоны. Если вы делаете пушку
MIMO с двумя разъемами, то разъемы располагаются по
90 градусов один к другому, при этом пушку ориентируют так,
чтобы разъемы располагались по вертикальной оси.
