Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы
Независимо от типа фундамента ему требуется дополнительная защита от влаги в виде отмостки. Иначе при промерзании в нем быстро появятся трещины, и основание придет в негодность. Откладывать на потом сооружение такой защиты не стоит – к ее изготовлению приступают после облицовки строения. Расскажем подробно, как правильно сделать отмостку вокруг дома своими руками.
Содержание:
Что такое отмостка?
Основной задачей отмостки является защита основания дома и подвального помещения от размыва грунтовыми водами. Внешне она выглядит как широкая бетонная полоса или полоса из брусчатки или гравия, имеющая небольшой уклон от здания. При ее отсутствии грунт, насыщенный водой, в зимнее время будет вспучивать и разрушать конструкцию.

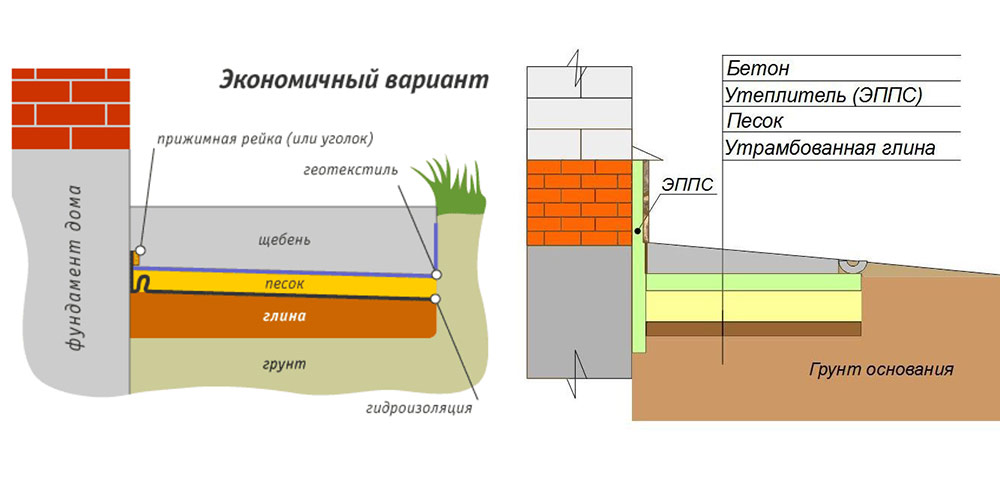

Устройство отмостки
Здание с отмосткой выглядит более декоративно и имеет законченный вид. Выполняет она и роль тротуара. Ее ширина зависит от вида почвы и выноса карниза крыши. Такая полоса делается шире свеса кровли минимум на 30 см. Оптимальная ширина – 0,6-1,0 м. На пучинистых почвах – не менее 1 м. При сложных просадочных грунтах и наличии в них карстов (пустот) ширина увеличивается до 1,5-3 м.
Глубина конструкции подбирается в зависимости от вида почвы и толщины финишного слоя. В среднем она составляет 30-40 см.
Отмостка с дренажной системой
По типу используемых материалов отмостки могут быть двух видов:
- мягкие: с использованием глины, щебня, гравия или даже газонной травы; подобные конструкции менее долговечны и требуют периодической досыпки и ремонта
- жесткие: изготавливаются из бетона, камня или брусчатки толщиной от 6 см
Для защиты фундамента от морозного пучения в отмостку укладывают теплоизоляцию. Использовать можно любые материалы, не поддающиеся гниению: пенопласт, пенополистирол, керамзит и пр.

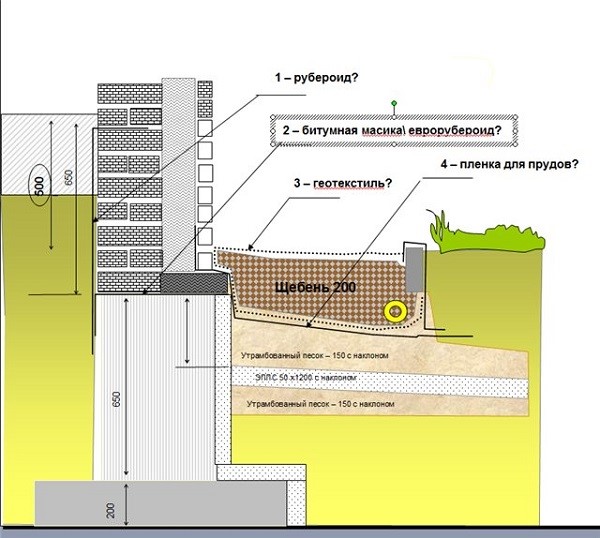

Мягкая отмостка
Особенности конструкции
Жесткая отмостка состоит из 3 слоев. В качестве первого подстилающего используется глина, обладающая водонепроницаемыми свойствами. Его толщина 10-15 см.

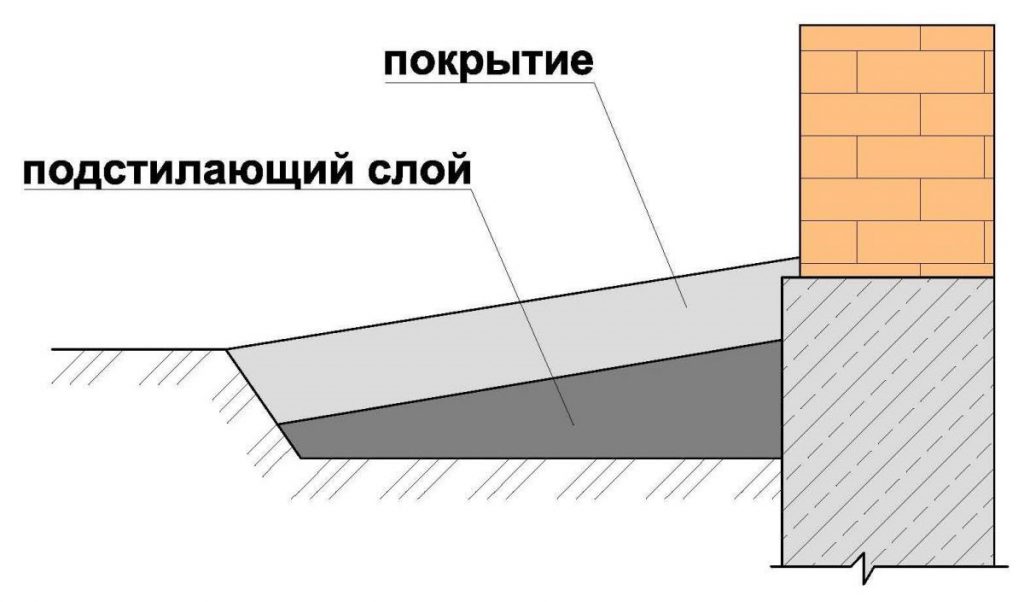

Отмостка изготавливается под наклоном
Второй слой – ПГС (смесь щебня и песка). Его толщина 15 см. При использовании тротуарной плитки, чтобы она ложилась ровно, поверх него засыпается и утрамбовывается песок. Использовать можно и гарцовку – смесь для приготовления кладочных растворов. Так как большой нагрузки на поверхность не предусматривается, толщина третьего защитного бетонного слоя составляет 5-10 см.
Для обеспечения стока воды отмостку делают под наклоном. Согласно нормам, он должен равняться не менее 5-10%. К примеру, при ширине полосы 1 м перепад высот должен составлять 10 см. Для отвода воды готовятся желоба (углубления в бетоне) или по периметру всего здания прокладываются трубы.
Основные этапы изготовления
Приступать к изготовлению отмостки вокруг дома следует как можно раньше, желательно сразу же после возведения строения. Лучше это делать одновременно с облицовкой стен и цоколя.
Утепление отмостки
- После выборки грунта на требуемую глубину (средняя глубина 30-40 см, то есть на штык лопаты) его разравнивают и утрамбовывают. Если он слишком сыпучий, следует сделать подсыпку из песка с небольшим уклоном от здания или закрепить котлован посредством тщательно утрамбованной глины
- При пучинистых грунтах по низу подстилающего слоя прокладывается слой глины, а затем засыпается песок. На обычных грунтах достаточно только слоя глины
- Следующим засыпается слой из смеси песка и щебня. Его тщательно разравнивают и утрамбовывают
- Поверх укладывают теплоизоляционный материал, не подверженный гниению (пенопласт, пенополистирол) или засыпают керамзит. Так далее будет накладываться гидроизоляция, фиксировать теплоизоляцию не требуется
- В качестве гидроизоляционного слоя лучше использовать полипропиленовую пленку. Полиэтилен или рубероид менее прочны и прослужат меньший срок. Рулонные материалы накладывают внахлест друг на друга с заходом на фундамент на 15 см. Швы дополнительно проклеиваются строительным скотчем. Чтобы пленка не отходила от стен, ее закрепляют к ним мастикой или деревянными брусками.
Изготовление опалубки
Бетонная монолитная полоса более прочна и прослужит дольше. Использовать можно и уже готовые бетонные плиты..
Опалубка с компенсационными швами готовая к заливке бетона
- Перед тем, как приступить к монтажу отмостки из бетона, следует определить ее толщину
- При расчетах исходят из того, что внутри нее будет закладываться арматура, для которой с двух сторон следует отступить по 30 см. Таким образом, минимальная толщина отмостки будет составлять 70 мм
- В качестве арматуры используют металлическую сетку с ячейками 100х100 мм или прутки с обвязкой из проволоки. При использовании прутков размер ячеек составляет минимум 50х50 см. Прочный металлический каркас требуется для того, чтобы бетон не растрескался при сильных перепадах температур и под воздействием физических факторов
- Для изготовления опалубки по периметру котлована вбивают колышки, к которым прикручиваются саморезами доски, установленные на ребро. Их соединяют с помощью 40-сантиметровых деревянных брусков и саморезов
- По углам и в местах стыков необходимо дополнительно укрепить опалубку с помощью кольев и металлических уголков
- Для предохранения от трещин поперек опалубки обязательно закладываются тонкие бруски из дерева, пропитанные битумом. Они будут выполнять роль компенсационных швов. Расстояние между брусками 2,5-3 м. Конструкция, разбитая ими на квадраты, не будет бояться подвижек грунта. Их укладывают таким образом, чтобы верхние ребра находились вровень с бетонным покрытием. Учитывать требуется и его уклон. При заливке раствора они будут служить маяками для выравнивания
- Опалубку можно сделать и несъемной. В качестве нее часто используют бордюры, вкопанные в землю. В них также необходимо предусмотреть компенсационные швы. В дальнейшем их заполняют герметиком
- При использовании дренажных труб для сбора и отвода воды с отмостки их закладывают в опалубку
Компенсационный шов
Приготовление раствора
Прочность и длительность срока службы отмостки из бетона, напрямую зависит от качества раствора. Цемент желательно использовать с маркировкой ВРЦ – водостойкий.
Согласно СНиП, для отмостки допускается использование цемента М200 и выше. Но, так как его качество последние годы не на высоте, лучше подстраховаться и использовать материал марок М300-400. Для заливки на сложных грунтах лучше приобрести цемент марки М400. Он не боится влаги и хорошо переносит резкие перепады температур.

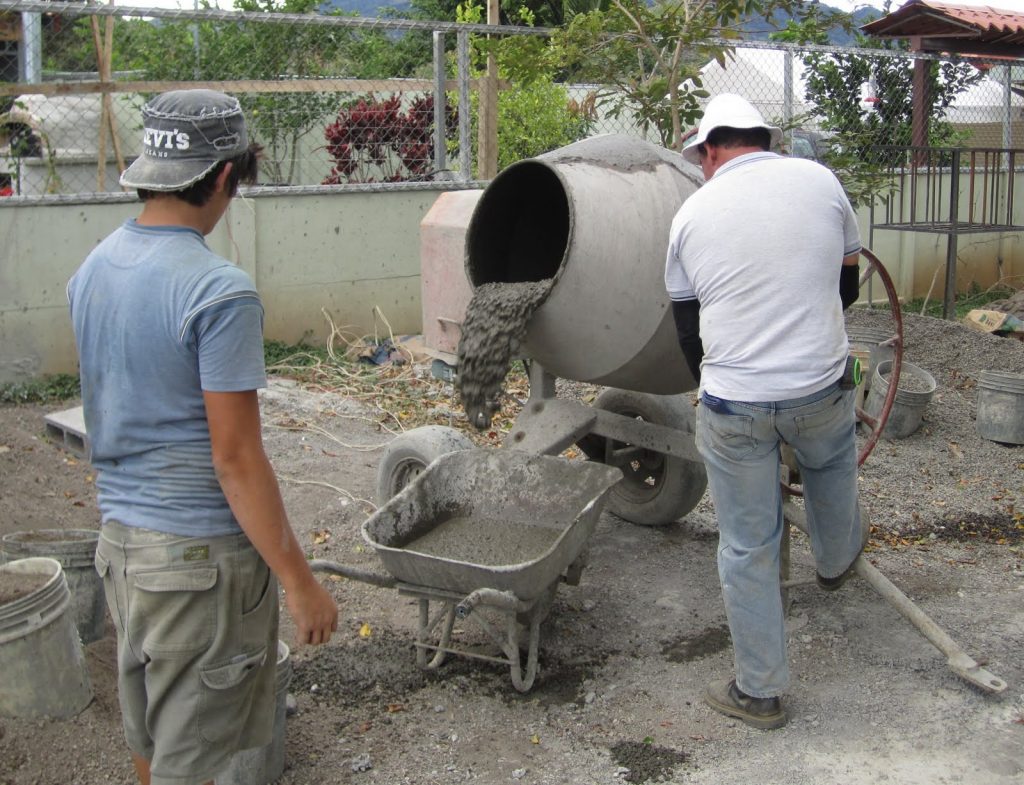

Приготовление раствора бетона
При расчете количества бетона учитывают, что на кубический метр конструкции понадобится около 350 кг раствора. Рекомендуемая толщина заливки 10-15 см.
- В качестве наполнителя для снятия напряжения бетона используется щебень или бутовый камень. Гравий использовать нежелательно. Он слишком гладкий, и плохо сцепляется с раствором
- Пропорции раствора подбираются в зависимости от марки цемента. К примеру, для цемента М400 с добавлением щебня и песка пропорции будут 1:3,2:1,6. Обратите внимание, что в качестве примера приведен расчет по объему, то есть в литрах, а не в килограммах. Для расчета по массе воспользуетесь таблицей (см. фото)
- Во избежание образования комочков необходимо вначале смешать сухие материалы, а уже затем добавлять в смесь воду
- После добавления воды раствор не должен налипать на лопату, но и не стекать с нее
- Замешивать его необходимо при температуре не ниже 5°С, поэтому в холодное время годы работы вести не стоит. Иначе качество бетона будет не на высоте
- Песок используется только чистый, лучше речной, без примеси глины и мусора. Для проверки смешайте его с водой. Если жидкость сильно помутнеет, использовать песок не стоит – в нем есть примеси глины
- Для увеличения морозостойкости и снижения водонепроницаемости в раствор можно ввести специальные добавки, к примеру, порошкообразные «Бетоноправ» или «Дегидрол». На 200 кг сухих компонентов их потребуется 0,4 л. Порядок их добавления можно уточнить в инструкции
- Использовать раствор следует в течение часа. По истечении этого времени он схватится и к работе будет непригоден
Таблица пропорции раствора
[wpsm_comparison_table id=»140″ class=»hover-col1 center-table-align»]
Читайте также: Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +ОтзывыЗаливка раствора
Заливка и разравнивание раствора
- Так как слой бетона имеет небольшую высоту, правильная заливка отмостки производится за один прием
- Деревянные поперечные бруски служат при заливке маяками, с помощью которых бетон выравнивается. Для этого используют металлическое правило (инструмент в виде длинной металлической рейки) или ровную доску
- Во избежание образования пустот после заливки раствор уплотняется лопатой или металлическим штырем
- После заливки бетон закрывается пленкой или влажной тканью и оставляется на неделю для просыхания. В течение всего этого времени его периодически (лучше пару раз в день) поливают водой. Это обеспечит равномерное просыхание бетона и предохранит его от появления трещин
- Снимают опалубку не раньше чем через неделю. Но полностью бетон набирает силу только спустя месяц
- Для усиления гидроизоляционных свойств бетона после полного схватывания раствора его лучше зажелезить. Сделать это можно и через пару часов после заливки по еще влажному раствору. Для этого его посыпают сухим цементом М400 небольшим 3-7-миллиметровым слоем и равномерно распределяют по поверхности
Изготовление мягкой отмостки
Подробно расскажем, как сделать мягкую отмостку. Если отвод воды с помощью бетонного покрытия чаще производится с помощью открытых лотков, расположенных на поверхности, то в мягкой отмостке используется дренажная система в виде перфорированных труб, которые прокладываются по всему периметру здания.
Устройство дренажа вокруг дома
На влажных болотистых почвах, когда установка бетонного покрытия невозможно, такие конструкции являются единственным выходом. Причем стоимость их на порядок ниже, а процесс изготовления намного проще. Она не повредится даже при подвижках грунта и не сместится от стены.
Единственный недостаток – ее придется регулярно подсыпать. Любопытно, что в Финляндии подобный вид защиты фундамента наиболее распространен.
- После подготовки траншеи вдоль нее прокладываются бордюры. Их можно заменить небольшой канавкой, прорытой по всему периметру здания
- На дно ямы засыпается 15-20-сантиметровый слой влажной утрамбованной глины. Чтобы она хорошо смешалась с водой, ее выстаивают несколько дней, периодически перемешивая. Глина для этих целей требуется чистая, без примесей песка, иначе слой со временем может вздуться. На сыпучих почвах поверх глины засыпается небольшой слой песка
- При ее выравнивании необходимо предусмотреть уклон в сторону от здания
- На несложных почвах глину можно заменить слоем хорошо уплотненного грунта
- Следующий слой – гидроизоляция из полипропиленовой пленки. Ее укладывают с нахлестом с заходом на стены фундамента
- Для стабилизации покрытия вначале засыпается слой крупного щебня или гальки. Он поможет равномерно распределить нагрузку и защитит покрытие от проседания
- Поверх него засыпается слой щебня или гальки более мелкой фракции
- Окончательное выравнивание отмостки производится с помощью отсева или песка
- Для стабилизации слоя между песком и щебнем желательно проложить слой геотекстиля
- Последний слой – щебень размером 20-25 мм. Его толщина 60 мм
- В слое глины или спрессованного грунта сразу же формируется канавка для прокладывания перфорированных дренажных труб. Заменить их можно металлическими трубами, в которых проделываются 20-миллиметровые отверстия
- Для защиты отверстий дренажных труб от заиливания и забивки грунтом их оборачивают в геотекстиль
- Сброс воды осуществляется в прорытую на глубину до 1 м траншею, которую засыпают смесью щебня и почвы в пропорции 7:3
Прокладка дренажных лотков для отвода воды
Изготовление отмостки из брусчатки
Отмостка из брусчатки
Помимо защиты фундамента от воздействия влаги, подобная отмостка выполняет и декоративную функцию. Смотрится она намного солиднее и привлекательнее покрытия из бетона.
Подготовка котлована
- Так же, как и в случае с бетоном, отмостка из брусчатки состоит из двух основных слоев – твердого покрытия и подстилки (подушки) из щебня и песка
- Если вы никогда не работали с плиткой, выкладывать лучше мелкую. Работать с крупногабаритной брусчаткой сложнее. При отсутствии опыта много времени уйдет на укладку углов
- Ширину отмостки необходимо рассчитать таким образом, чтобы плитку не пришлось резать
- После определения размеров отмостки по периметру здания снимается слой дерна и вынимается грунт на глубину 30-40 см. Почву в подготовленной яме следует тщательно утрамбовать. При этом сразу необходимо учитывать уклон, который делается в сторону от здания
- Между отмосткой и фундаментом следует оставить компенсационный зазор толщиной 1-2 см. Его заполняют сложенным вдвое рубероидом или засыпают песком
- На дне котлована для защиты грунта от проникновения влаги рекомендуется предусмотреть глиняный замок – 10-15-миллиметровый слой влажной, тщательно утоптанной глины. Ее предварительно замачивают на пару суток в воде, чтобы она стала пластичной
- По углам подготовленного ложа расставляются колышки и натягивается бечевка, которая будет служить ориентиром при выкладывании брусчатки
- Бордюр прокладывается строго по шнуру. Горизонтальность его расположения выверяется строительным уровнем. Во избежание смещения его на время фиксируют колышками. После засыпки щебня их убирают
- Чтобы отмостка не расползлась, бордюр с внешней стороны следует закрепить с помощью цементного раствора
- Для защиты от влаги котлован застилается слоем рубероида, пленкой или геотекстилем. Их укладывают с нахлестом на фундамент, прижимая край деревянными рейками
- Для обустройства ливневой системы по периметру отмостки прокладываются перфорированные трубы
- Далее засыпается слой песка, а затем щебня. Их заливают водой и тщательно трамбуют
- В качестве утеплителя используются недорогой пенопласт или более прочный пенополистирол. Для его выравнивания и защиты утеплителя от повреждения после засыпки щебня следует добавить сверху еще немного песка. Укладывать пенопласт или пенополистирол сразу же на щебень недопустимо
- Последний, финишный слой – смесь цемента и песка в пропорции 4:1. На него будет укладываться плитка. Не забудьте выровнять его с учетом уклона в сторону от здания
Укладка брусчатки
Укладка отмостки из брусчатки
- Укладка плитки начинается от фундамента. Удобней это делать от себя, чтобы не повредить утрамбованную цементно-песчаную подушку
- Каждую плитку выравнивают строительным уровнем и подгоняют к соседней с помощью резинового молотка. Чтобы не повредить брусчатку, делать это необходимо через деревянный брусок. Если плитка легла неровно, под нее подсыпают небольшой слой цемента и песка
- Зазор между плитками лучше выставить пластиковыми крестиками. Размер такого зазора 2 мм
- Подрезанные плитки и окантовочная брусчатка (ее используют при отсутствии бордюра) укладываются последними
- Затирка швов производится той же цементно-песчаной смесью, что использовалась для засыпки подушки. После их затирки поверхность прометают веником, чтобы смесь хорошо распределилась в каждом из швов, а затем проливают водой
Типичные ошибки
Неопытные строители при возведении отмостки часто допускают одни и те же ошибки.
Приведем самые распространенные из них:
- недостаточная ширина: вода, стекаемая с крыши, будет попадать на открытый грунт, впитываться в землю и постепенно разрушать фундамент
- малый наклон поверхности и, как следствие, скапливание воды в районе фундамента
- нарушение пропорций при изготовлении бетона: отмеривание компонентов на глазок зачастую приводит к приготовлению некачественного раствора, растрескиванию бетонной отмостки; через образуемые трещины вода будет беспрепятственно проникать в грунт, и пользы от такой отмостки будет мало
- отсутствие слоя гидроизоляции, защищающего грунт от проникновения влаги
- отсутствие утепления: в процессе морозного пучения из-за образования трещин фундамент начнет разрушаться; поэтому экономить на теплоизолирующих материалах не стоит
Автор следующего видео делится собственным опытом по замене старой отмостки на суглинистой почве:
ВИДЕО: Отмостка дома, делаем правильно!
