Как изготовить качели своими руками: особенности конструкции, пошаговые инструкции (чертежи с размерами) | (100 Фото & Видео)

Качели — любимое развлечение для людей всех возрастов. Они успокаивают, тренируют вестибулярный аппарат, позволяют расслабиться и отбросить на время все рутинные заботы и проблемы.

В продаже есть немало готовых моделей, но большинство пользователей предпочитает построить качели лично, своими руками, используя имеющийся материал.

Рассмотрим, как это делается и какие нюансы надо учесть в процессе сборки.

Виды качелей, особенности конструкции

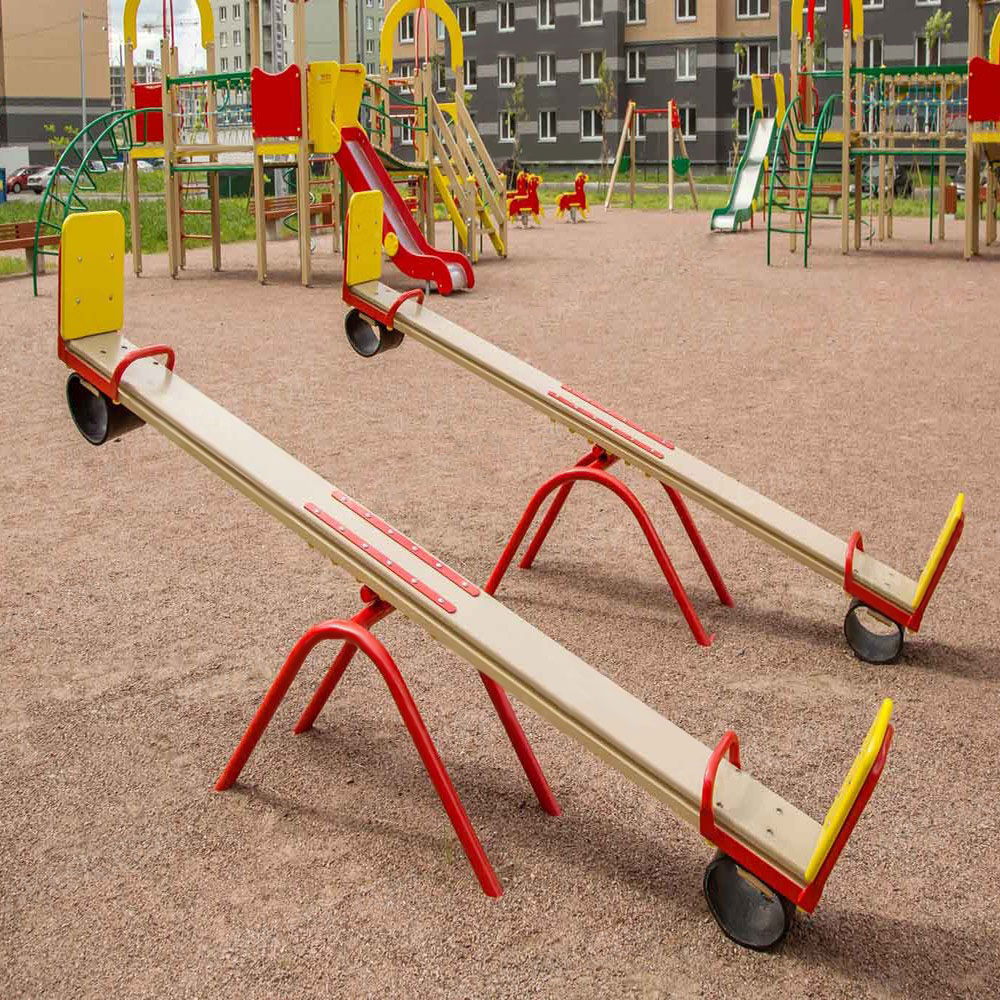

Детские качели-балансиры

Детские качели-балансиры

Перед тем, как приступить к изготовлению качелей, необходимо определиться с их размерами, формой и прочими особенностями конструкции. Для этого надо иметь представление о разнообразии видов, материале изготовления, плюсах и минусах того или иного варианта.

С точки зрения конструкции, качели представляют собой род маятника. Это площадка (или сиденье), закрепленная на верхней опорной балке с помощью жестких или гибких подвесов. Разновидностей очень много, но базовая схема сохраняется в любом случае. Основные отличия касаются лишь формы деталей конструкции, степени декорирования, размеров.

Есть еще один вариант конструкции, действующий на другом принципе. Используется доска, средней частью опирающаяся на опору.

Такие сооружения в изобилии имеются на детских площадках, но они имеют заметный недостаток — качаться на них можно только вдвоем, причем, масса на разных концах доски должна быть примерно одинакова.  Они устроены очень просто, поэтому рассматривать их отдельно нецелесообразно.

Основная задача, которую надо решить при изготовлении собственного проекта — безопасность для пользователей. Необходимо обеспечить устойчивость сооружения, исключить возможность падения, получения травм. Чем больше конструкция, тем выше ее инерция при раскачивании. Остановить движущийся маятник большой массы сложно, поэтому надо учесть возраст и возможности людей.

Рассмотрим основные виды качелей и некоторые особенности их конструкции:

Классификация

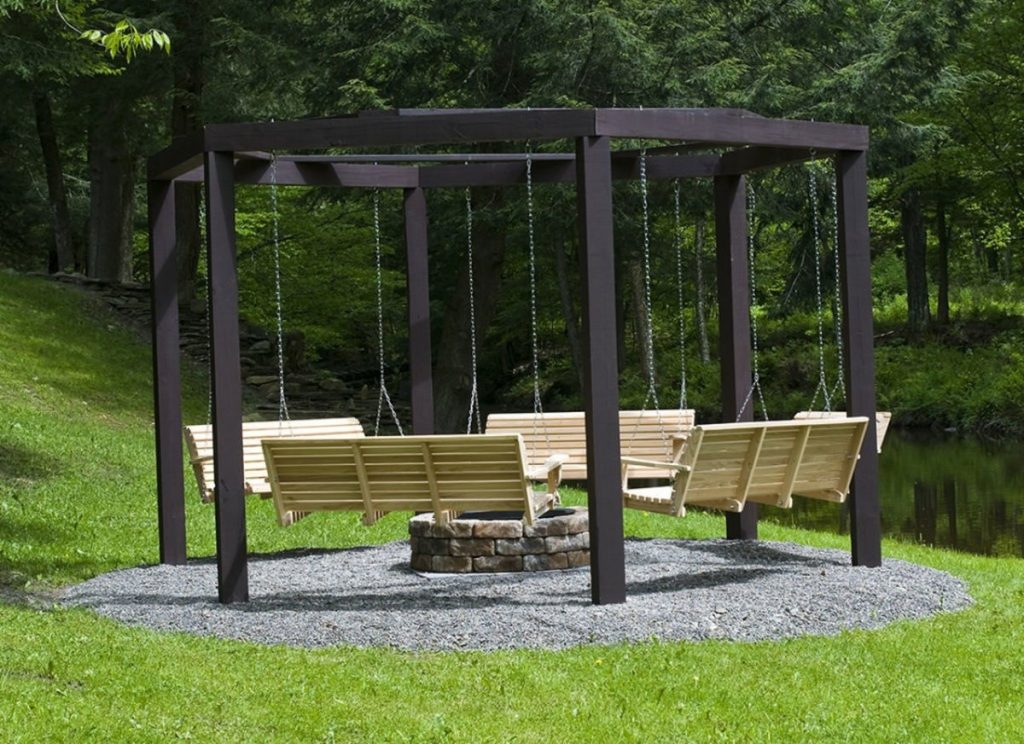

Качели

Качели

Качели, как вид развлечения, известны очень давно, поэтому в распоряжении домашнего мастера имеется масса вариантов. Все известные модели можно условно разделить на группы, обладающие общими признаками.

По степени мобильности качели бывают:

  • стационарные. Они жестко фиксируются на площадке и остаются на месте в течение всего срока службы;
  • переносные. Это качели сравнительно небольшого размера, которые при необходимости можно перемещать по территории участка.

В зимнее время качели практически не используются, поэтому можно изготовить разборную конструкцию, которая фиксируется на анкерах. Это удобнее, позволяет освободить площадку для других элементов благоустройства сезонного назначения (небольшой каток, хоккейная площадка и т.п.).

            Существуют одно- и многоместные виды. Одноместные рассчитаны на одного человека, многоместные оснащены широким сиденьем для нескольких людей. При этом, на одной опорной балке может размещаться большое количество одноместных или многоместных подвесок.

            По форме подвижной площадки различают:

  • шезлонг. Это сиденье, подвешенное на опоре в одной точке;

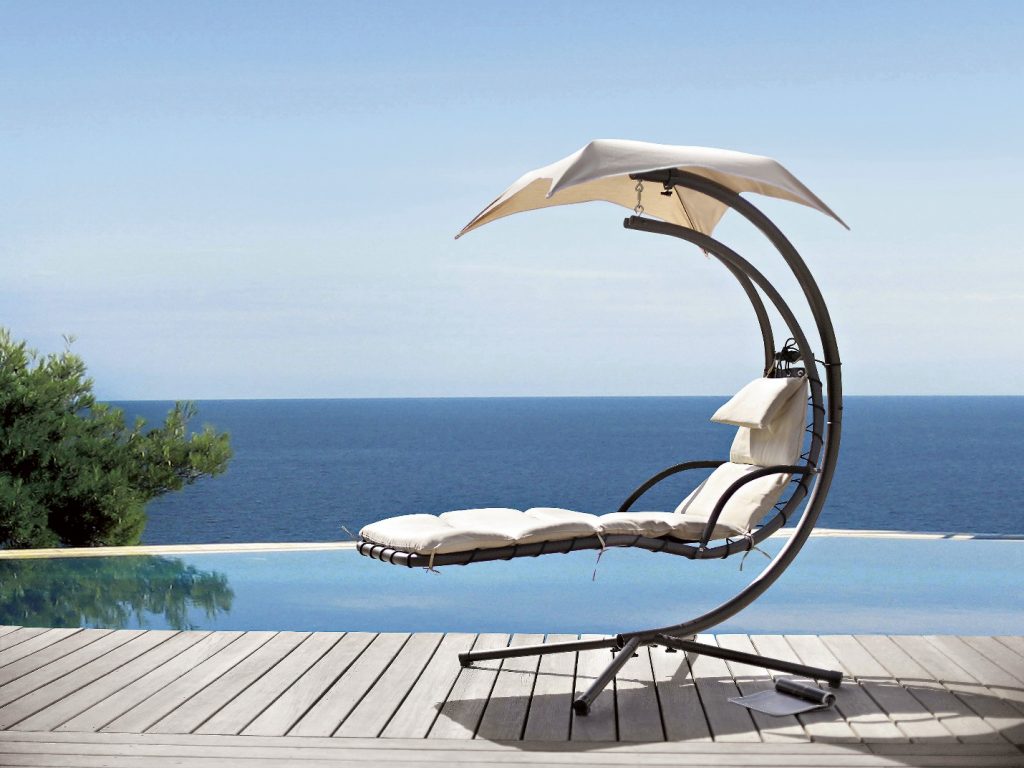

Шезлонг

Шезлонг

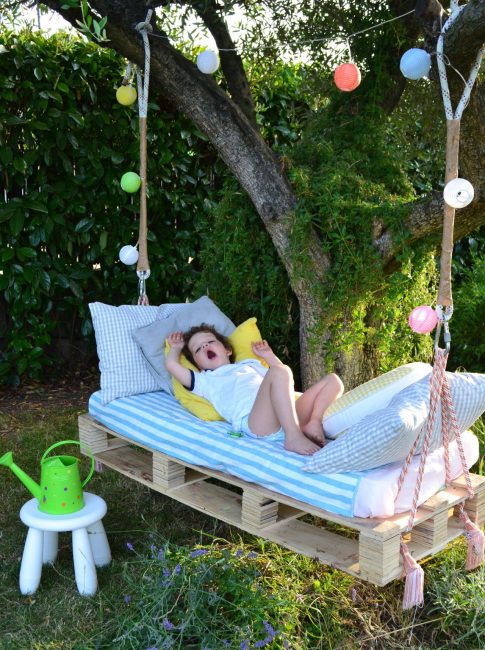

  • гамак. Легкие конструкции, которые можно крепить к случайным опорам (ветки деревьев, столбы, ажурные стенки веранды и т.п.);

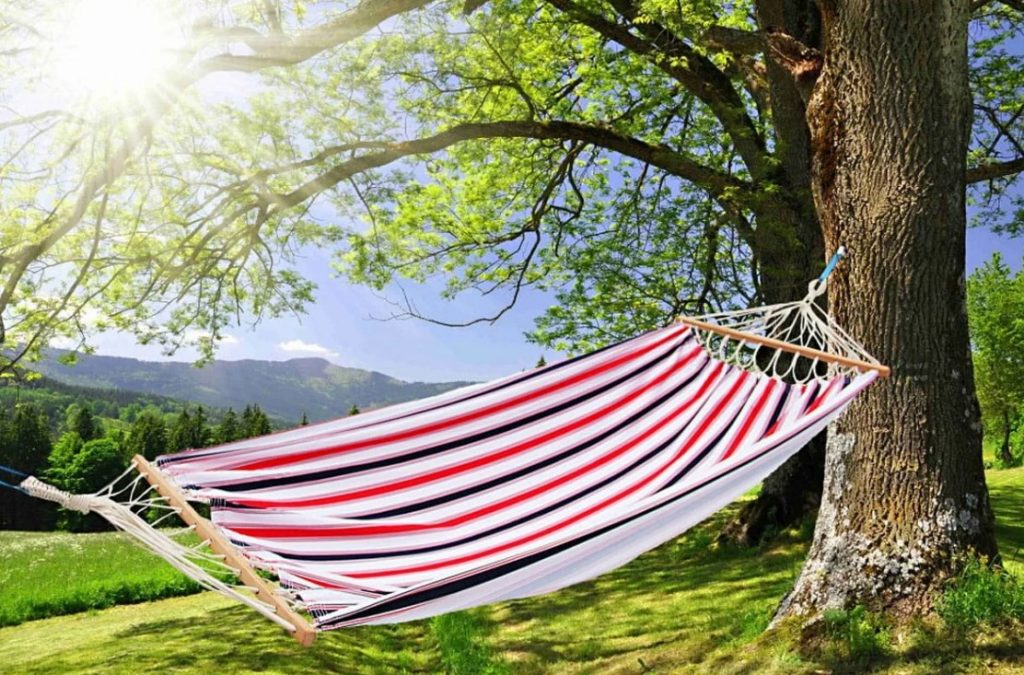

Гамак

Гамак

  • качель-диван. Это многоместное сооружение, которым одновременно могут пользоваться 2-3 человека;

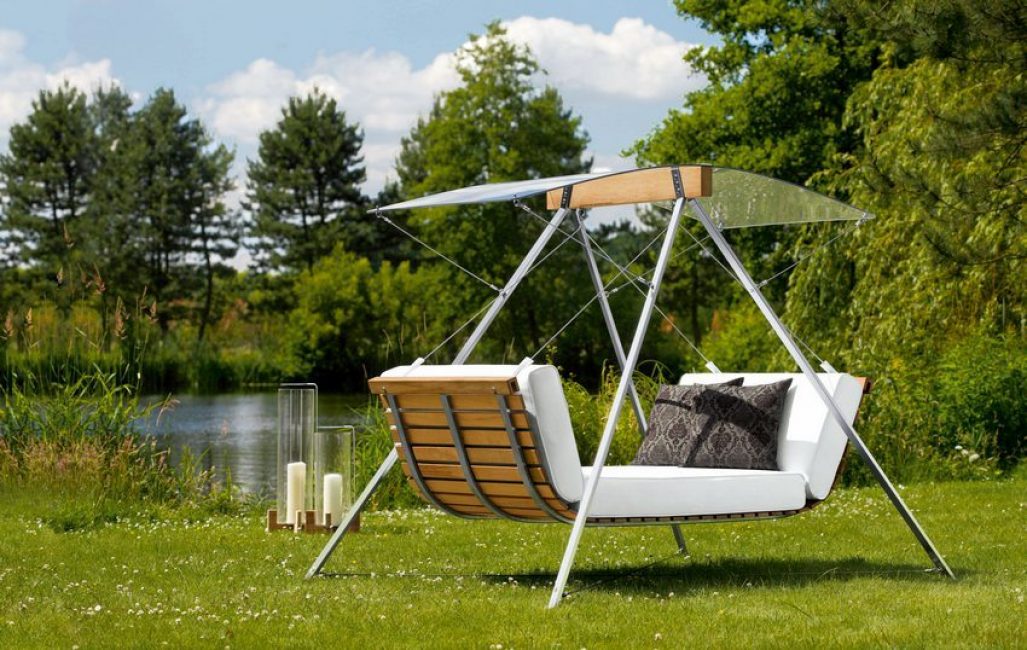

Качели-диван

Качели-диван

  • стандартные модели. Как правило, они имеют большую высоту и предназначены для взрослых людей.

По материалу:

  • металлические;
  • деревянные;
  • комбинированные.

Все разновидности обладают определенными достоинствами и недостатками. Например, мягкие сиденья могут пострадать от дождя или утреннего тумана, поэтому их придется как-то защищать от влаги.

Стационарные модели придется ежегодно красить, ремонтировать, приводить в порядок. Мобильные изделия нуждаются в месте для хранения. Все эти особенности надо учитывать при выборе подходящего варианта.

Качели из дерева

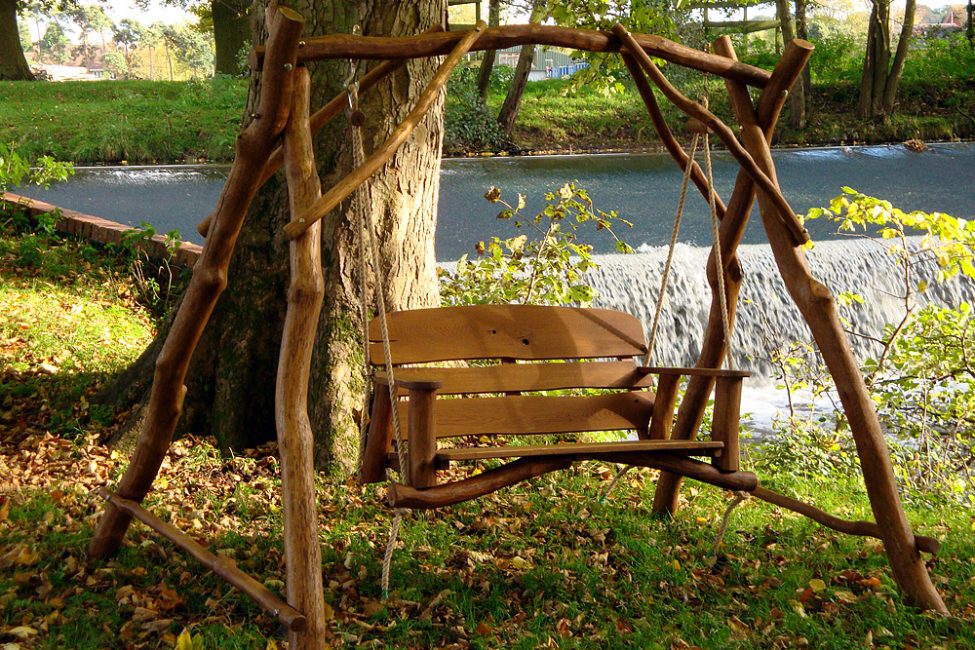

Качели из бревен

Качели из бревен

Работа с древесиной знакома большинству домашних мастеров. Материал доступен, легко поддается обработке, обладает достаточной прочностью. Кроме того, древесина имеет сравнительно малый вес, что позволяет изготавливать из нее переносные конструкции.

Однако, материал обладает массой недостатков, основным из которых является неустойчивость к воздействию воды. Возникает опасность коробления, древесина гниет, разрушаются соединения. Это свойство требует от владельца постоянного внимания, нанесения защитных покрытий, выполнения ремонтных работ. При этом, деревянные изделия можно ремонтировать разными способами, менять любые детали.

Преимуществом качелей из древесины является возможность использовать готовые опорные элементы. Например, высохшие деревья могут послужить в качестве несущих элементов:

Бревна с дефектами формы не годятся для использования в строительстве, но для изготовления оригинальных качелей это вполне удачный вариант. Они не нуждаются в обработке, для соединения могут быть использованы обычные скобы, болты. Единственной задачей в этом случае становится обработка, нанесение декоративного покрытия для защиты от влаги.

Однако, возможны и другие формы. Если есть необходимые инструменты и навыки, могут быть изготовлены качели достаточно строгой, аккуратной формы:

Металлические конструкции

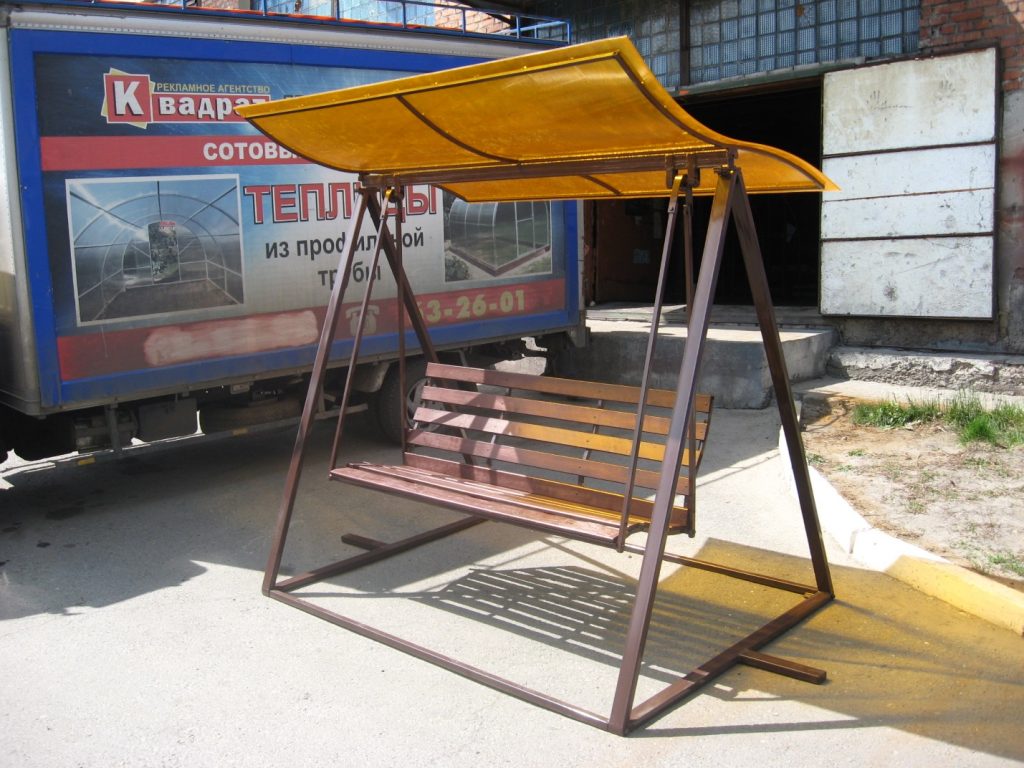

Простые качели

Простые качели

Металлические изделия способны выдерживать значительные нагрузки. Они легко переносят перепады температуры, могут быть разборными или стационарными.

Кроме того, сборка качелей производится из готовых профильных элементов — труб разной формы, швеллера, уголка и т.п. Их надо только нарезать по длине и соединить между собой. Это упрощает сборку, но требует наличия соответствующих инструментов и навыка работы с материалом.

Существуют разные виды металлических качелей. Они могут быть простыми, собранными из стандартных элементов:

Встречаются более сложные модели с криволинейными очертаниями, украшенные кованными деталями:

Кованные качели

Кованные качели

Единственным недостатком материала является склонность к коррозии. Приходится наносить защитное покрытие и периодически обновлять его, чтобы сохранить сооружение в нормальном состоянии.

При этом, современные материалы обеспечивают надежную защиту на несколько лет, что упрощает задачу. Кроме того, можно не красить всю поверхность, а только покрыть некоторые проблемные участки.

Для сборки качелей используют сварку или болтовые соединения. Оба варианта имеют свои плюсы и минусы — сварка требует соответствующего оборудования и умения. Болтовые (резьбовые) соединения требуют определенного положения двух деталей, что ограничивает дизайнерские возможности.

Читайте также: Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)

Как выбрать подходящий вариант

Незавершенная конструкция

Незавершенная конструкция

Основным критерием выбора является личный вкус мастера, наличие того или иного материала и возможность его обработки. Иногда используют готовые конструкции или опоры — оставляют старые засохшие деревья, крепят горизонтальные балки к другим конструкциям или стенам. Важным фактором является стоимость того или иного варианта — расходы на сборку могут оказаться слишком высокими.

Иногда после строительства остаются излишки материалов, которые можно пустить в дело. Кроме этого, надо учитывать возраст пользователей. Оптимальный вариант — изготовление качелей, подходящих для всех возрастных категорий.

Выбирая подходящую модель, необходимо сразу учесть возможность хранения, ремонта, сложность монтажа и обслуживания. Лишние заботы не нужны никому, поэтому рекомендуется заранее исключить сложные и тяжелые работы.
Читайте также: Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Пошаговая инструкция по изготовлению качелей из дерева

Качели из дерева

Качели из дерева

Использование древесины позволяет работать только ручным инструментом. Это удобно на садовых участках в отдаленных поселках, не имеющих подключения к сети электропитания.

Однако, если есть возможность, лучше пользоваться станками и электроинструментом. Это улучшит качество и значительно ускорит процесс изготовления. Рассмотрим порядок сборки деревянных качелей поэтапно:

Выбор конструкции

Вариантов конструкции деревянных качелей может быть очень много. Для того, чтобы избежать ошибок и верно оценить свои возможности, рекомендуется сначала создать проект сооружения. Надо определиться с размером и вместительностью (одно- или многоместный вид), выбрать тип подвеса (в одной или двух точках).

Основным критерием выбора станет наличие навыков и опыта. Не следует браться за изготовление сложной конструкции, если раньше ничего подобного делать не приходилось. Надо подойти к своим возможностям более критично, или пригласить более опытного консультанта.

Схемы, чертежи

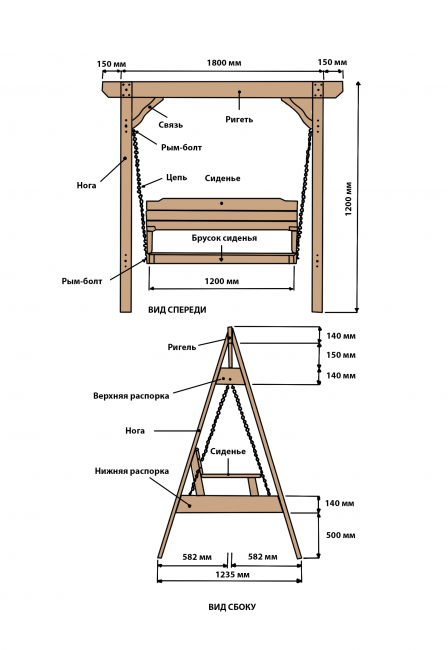

Простейшая схема деревянной одноместной качели из сети

Простейшая схема деревянной одноместной качели из сети

Перед началом работ следует изготовить сборочный чертеж. Он необходим для лучшего понимания процесса, определения размеров и уточнения некоторых моментов сборки. Не обязательно чертить его по всем правилам ГОСТа, можно нарисовать от руки. Главным условием станет полное понимание особенностей конструкции, способов соединения деталей, их величины и формы.

Когда сам чертеж создан. Надо составить спецификацию — перечень всех деталей с размерами. Это важный момент, с помощью которого можно существенно сэкономить время и исключить ошибки в работе.

Если создавать собственный проект нет возможностей, времени или желания, можно использовать готовую схему (чертеж), взятую в сети. Есть масса готовых чертежей с размерами, которые надо распечатать и использовать в работе. Этот способ является наиболее быстрым, но применить свои творческие способности в полной мере он не позволит.

Необходимо учитывать, что готовые чертежи не являются единственно возможными вариантами. Иногда их используют лишь в качестве базовой конструкции, которую при желании можно дополнить, изменить размеры или форму.

Инструменты и материалы

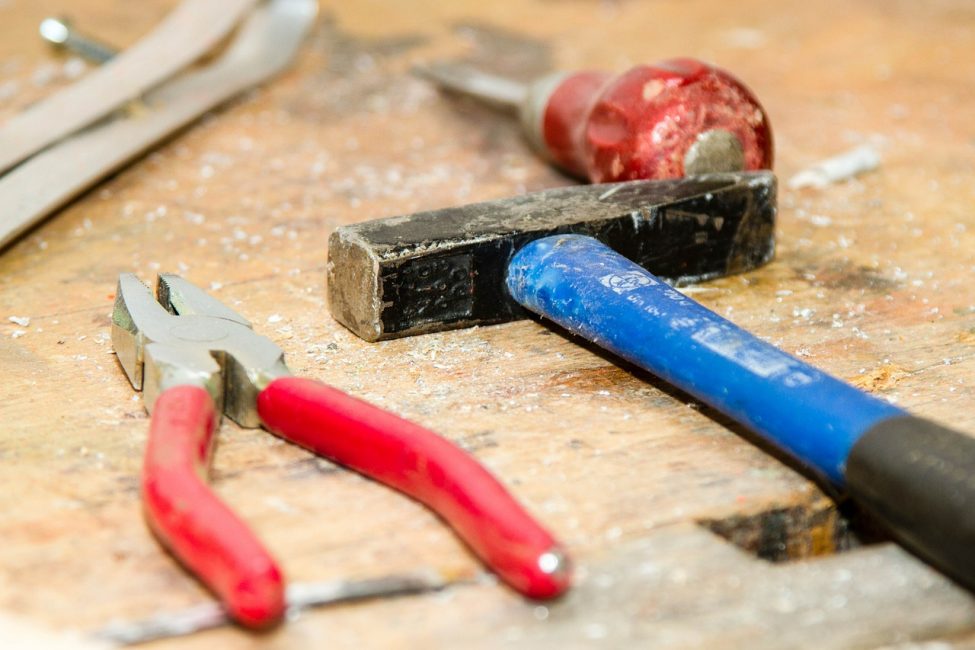

Инструменты

Инструменты

Для работы с древесиной понадобятся следующие инструменты:

  • электропила (дисковая или сабельная), электролобзик;
  • электрорубанок;
  • электродрель;
  • ручная ножовка;
  • линейка, рулетка, угольник;
  • шило, отвертка (под крест и прямая);
  • молоток и пассатижи;
  • кисть, валик, распылитель.

Из материалов могут понадобиться:

  • обрезные доски шириной 120-140 мм и толщиной 50 мм;
  • брус 100 × 100 (для больших моделей используют брус 100 × 150 мм);
  • цепи или прочные тросы для подвесов;
  • лак, краска, растворитель;
  • гвозди, болты, саморезы.

Перечислены только самые необходимые материалы и инструменты. Не учтена возможность создания навеса или мягких элементов для сиденья. В зависимости от выбранной конструкции, используются дополнительные принадлежности и приспособления.

Порядок действий

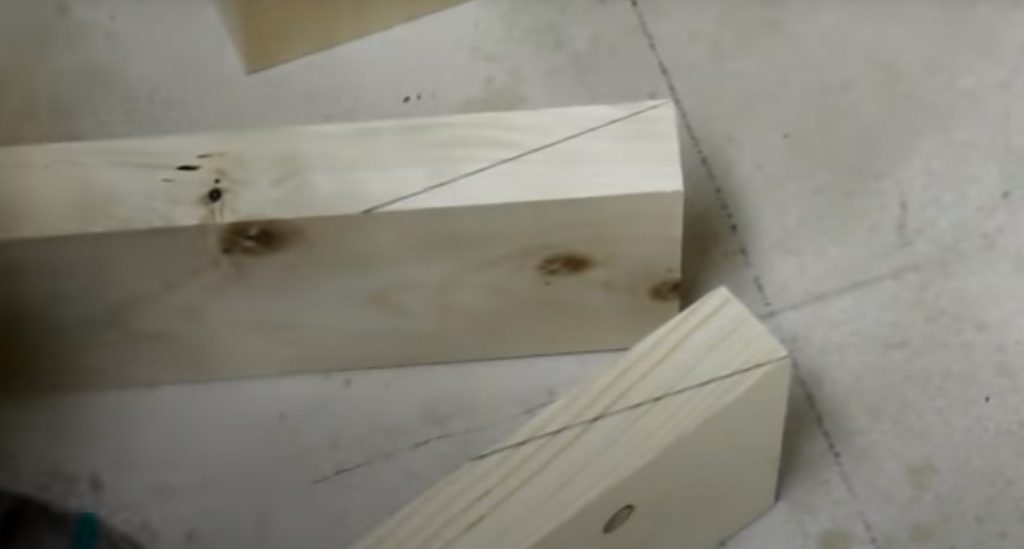

Опоры

Опоры

Рассмотрим порядок сборки несложной качели. Использованы обрезные доски 50 × 140 мм. После острожки их толщина уменьшается в зависимости от изначальной кривизны (иногда до 45 мм).

Процесс сборки делится на 2 части:

  • изготовление опорной системы;
  • сборка сиденья.

Рассмотрим первый этап пошагово:

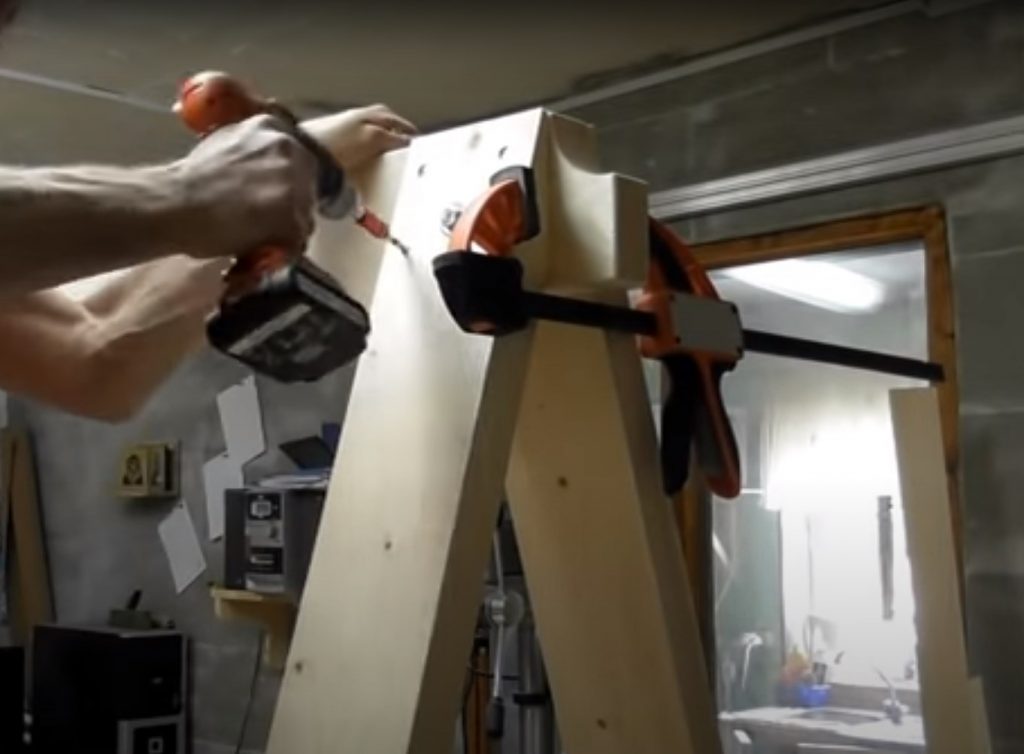

Крепление перекладины

Крепление перекладины

1

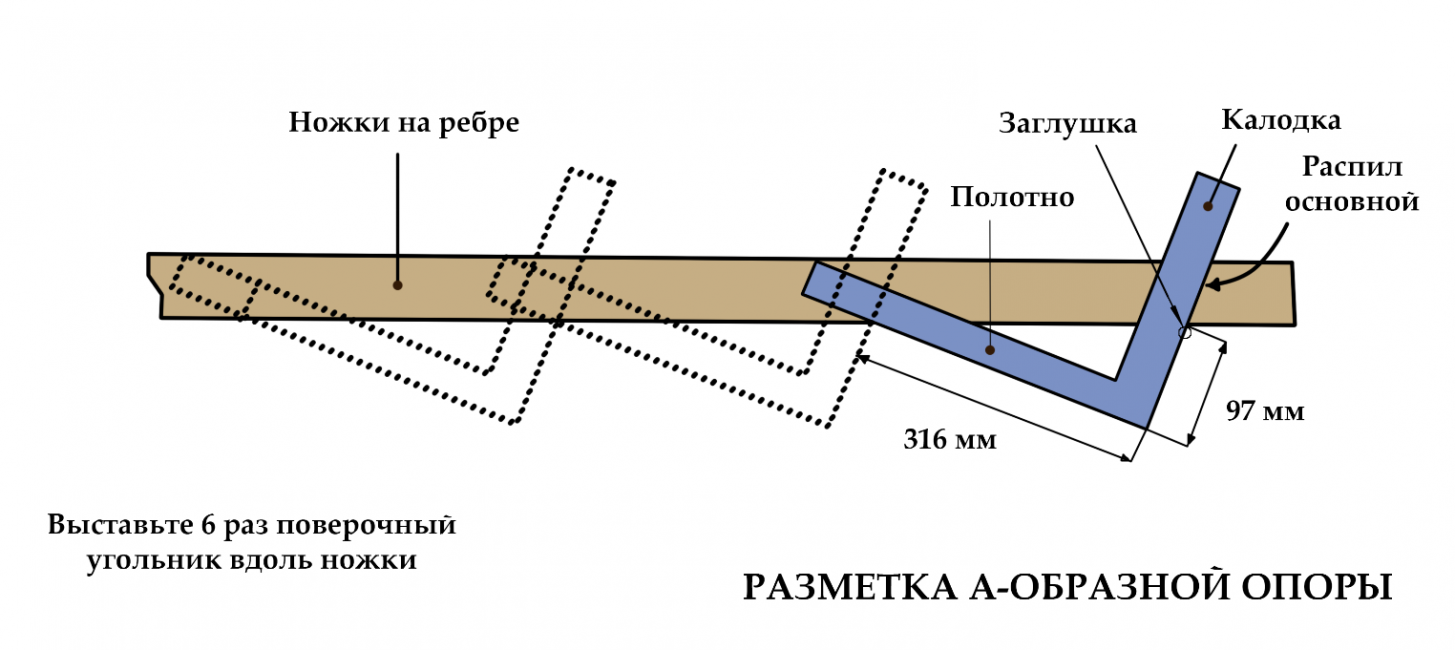

Изготавливаются две треугольные опоры, соединенные снизу поперечинами. Они определяют высоту подвеса сиденья. Две доски устанавливаются плашмя друг к другу, верхняя часть оставляется соединенной, а нижняя разводится на заранее определенную ширину для устойчивости. Затем сверху делаются скосы для обеспечения параллельности соединения.

2

Перекладина представляет собой доску, которую устанавливают между скошенными частями опор и прижимают шпилькой с резьбой или длинным болтом. Если разбирать конструкцию не планируется, соединение можно усилить клеем. Перекладина крепится с обеим опорам.

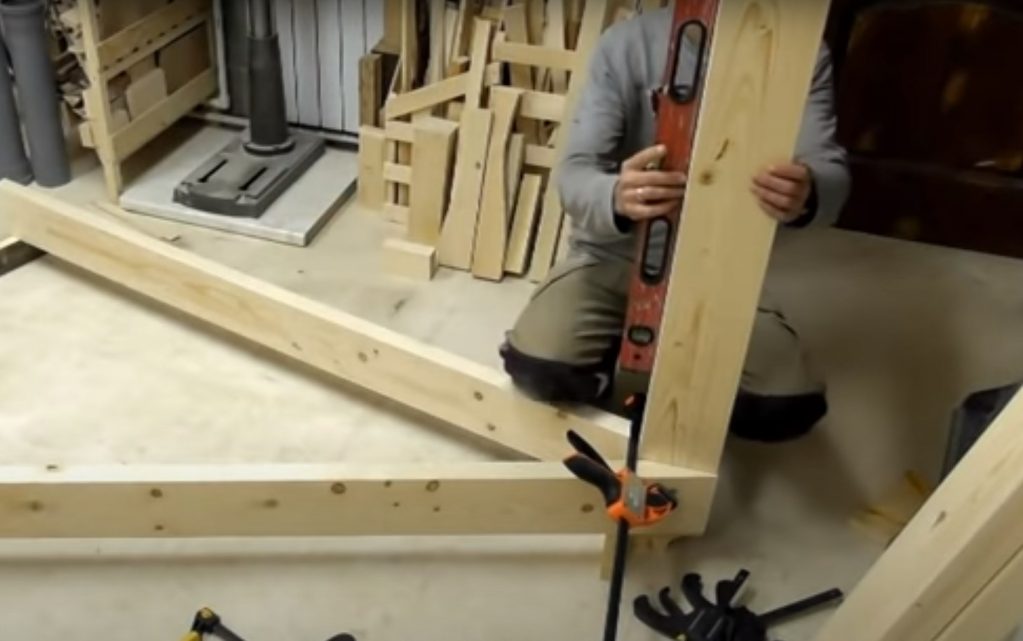

Перекладина

Перекладина

3

Поперечину можно прикрепить к кромке досок, или отрезать ее с уклоном зафиксировать саморезами к пластям опор.

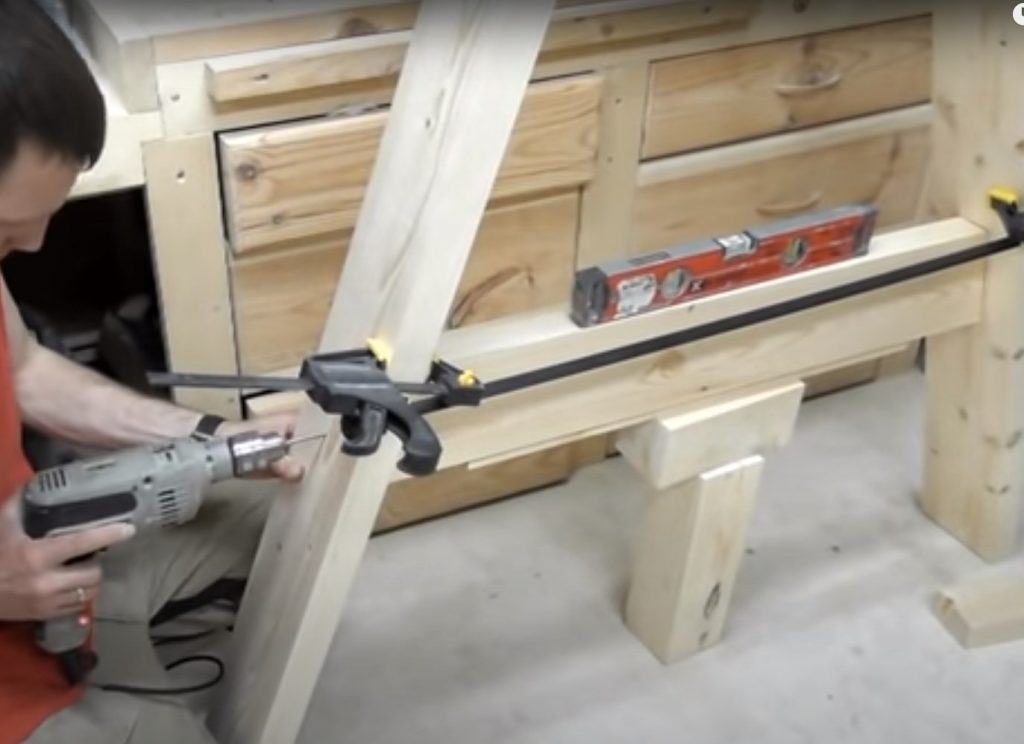

Крепление поперечины

Крепление поперечины

4

Для усиления опорной конструкции можно использовать дополнительные укосины, соединяющие опоры и перекладину. Это не обязательные элементы, но, при большой ширине качелей их рекомендуется использовать.

Вторым этапом сборки становится изготовление сиденья. Здесь возможны разные варианты — от простой доски, до элегантного диванчика из древесины.

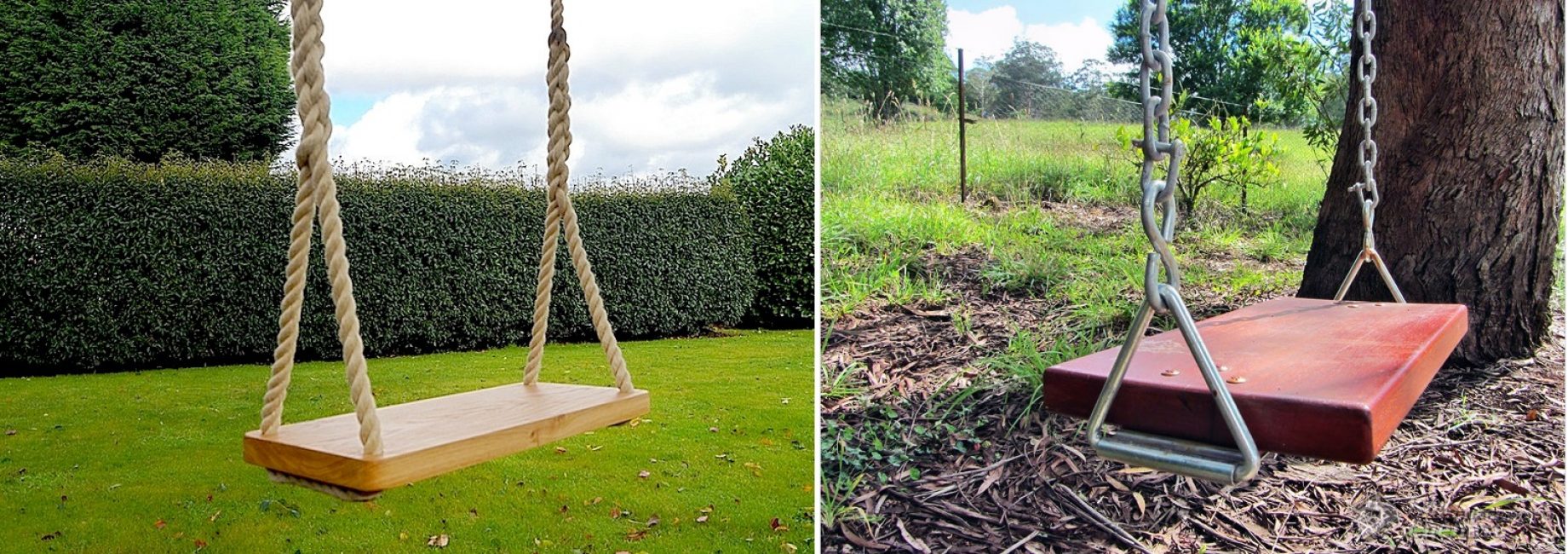

Простейший способ изготовления сиденья

Простейший способ изготовления сиденья

Основным критерием выбора станет наличие навыков, опыт сборки тех или иных изделий. Иногда работа над сиденьем становится самой сложной частью всего процесса, но чаще всего используют готовую скамейку или стул.

Подвеска производится на тросы или цепи одинаковой длины. Чем шире и глубже сиденье, тем меньше будет отклонений от плоскости при раскачивании. Для крепления троса можно использовать металлические проушины, или просто перекинуть трос через перекладину.

Читайте также: Мебель и другие изделия из дерева своими руками: чертежи скамеек, столов, качелей, скворечников и других предметов быта (85+ Фото & Видео)

Пошаговая инструкция по изготовлению качелей из металла



Металлические качели отличаются прочностью и долговечностью. Однако, для изготовления потребуется специальный инструмент, опыт и умение работать с металлом.

Рассмотрим методику сборки внимательнее:

Схемы и чертежи, составление проекта

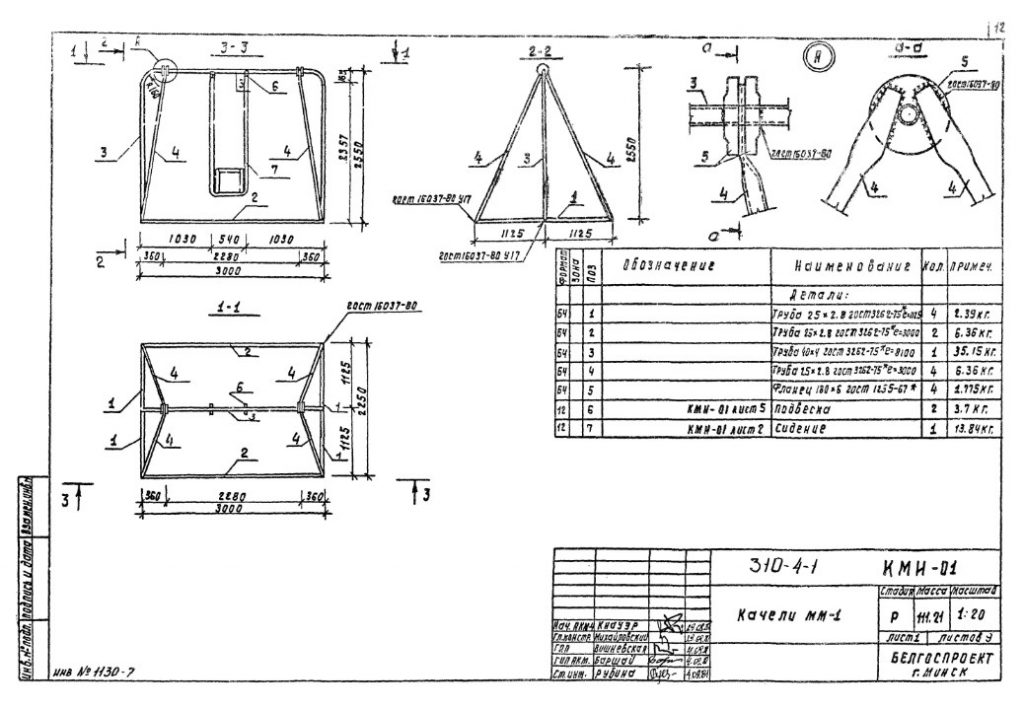

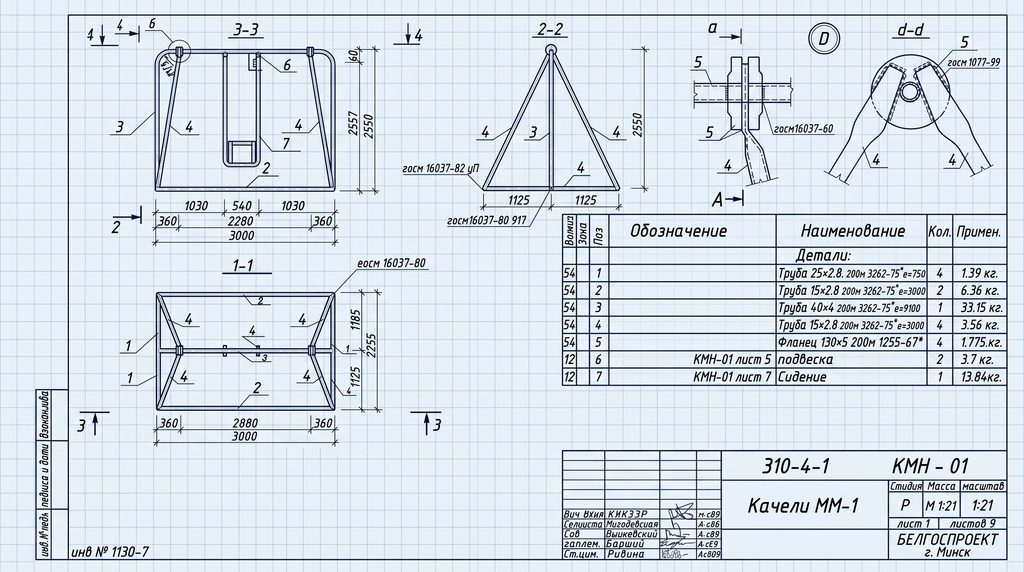

Типовой проект металлических качелей для одного человека

Типовой проект металлических качелей для одного человека

Первым шагом должна стать работа по составлению рабочего чертежа. Это необходимая процедура, позволяющая лучше продумать конструкцию, прояснить для себя некоторые вопросы относительно размеров, соединений, неясных моментов.

Более опытные пользователи составляют собственные рабочие чертежи. Если подготовки нет, или не хватает времени для детальной проработки всех нюансов сборки, следует поискать готовый чертеж в сети интернет.

Не обязательно использовать готовый проект в его первоначальном виде. некоторые его позиции можно изменить, добавить или убрать некоторые детали.

Инструменты и материалы

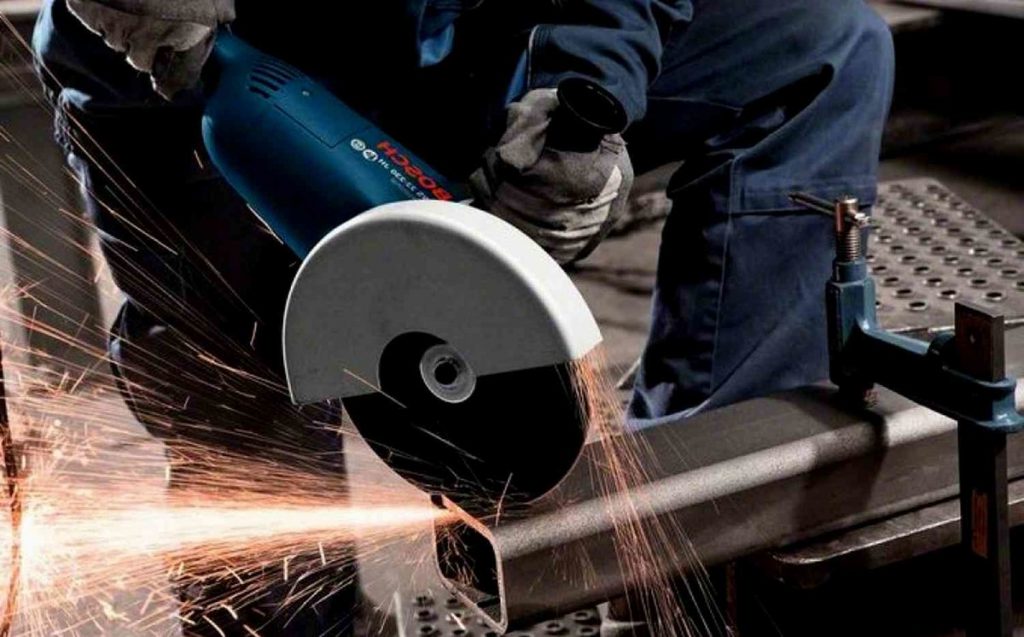

Болгарка

Болгарка

Для изготовления качелей из металла потребуются:

  • болгарка с отрезным кругом;
  • сварочный аппарат с набором электродов;
  • рулетка, линейка, угольник;
  • чертилка, кусок мела;
  • электродрель (мощная, предназначенная для установки больших сверл);
  • сменные диски для болгарки (металлическая щетка, наждачные диски для очистки и обработки швов).

Рым-болтРым-болт

Материалы для сборки качелей:

  • металлическая труба прямоугольного или круглого сечения. Ее размер может составлять от 50 мм (диаметр) или 50 × 50 мм (40 × 60 мм);
  • металлическая труба прямоугольного сечения 20 × 20 мм (или 25 × 25 мм) для изготовления сиденья;
  • пара рым-болтов для крепления подвесов (если планируется установка двух сидений, потребуется две пары и т.п.);
  • краска, кисти или распылитель для нанесения защитного покрытия.

Приведенный перечень нельзя назвать исчерпывающим, так как в составе конструкции могут быть использованы различные дополнительные элементы — навес, сиденье из других материалов и другие детали.

Этапы выполнения сборки

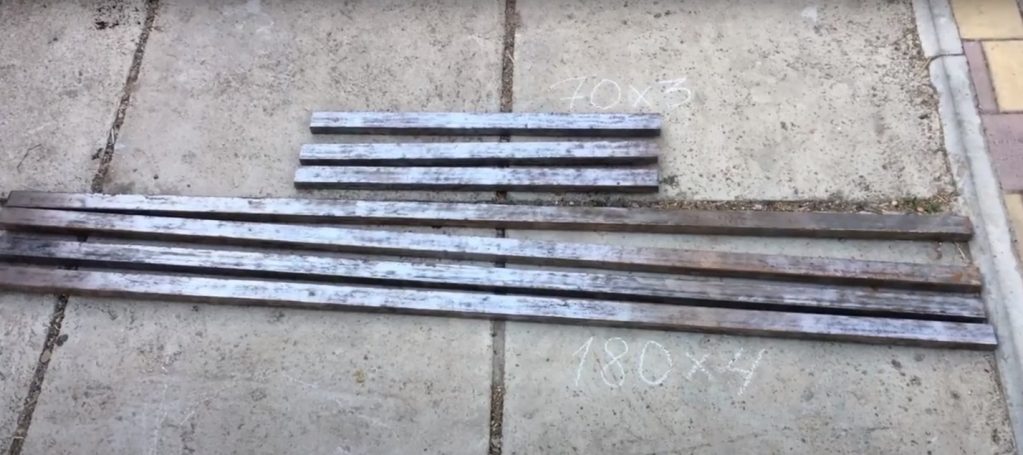

Детали нужной длины

Детали нужной длины

Сборка металлических качелей проходит поэтапно. Порядок действий:

1

подготовка деталей. По спецификации, составленной по данным рабочего чертежа, отрезают детали нужной длины. Для этого используется болгарка с отрезным кругом;

2

изготовление опорных конструкций (боковых). Используется труба большего сечения. С помощью заранее подготовленного шаблона намечаются контуры угловых элементов, отрезаются болгаркой. После этого опоры соединяются на сварку, в нижней части прикрепляются поперечины (распорки);

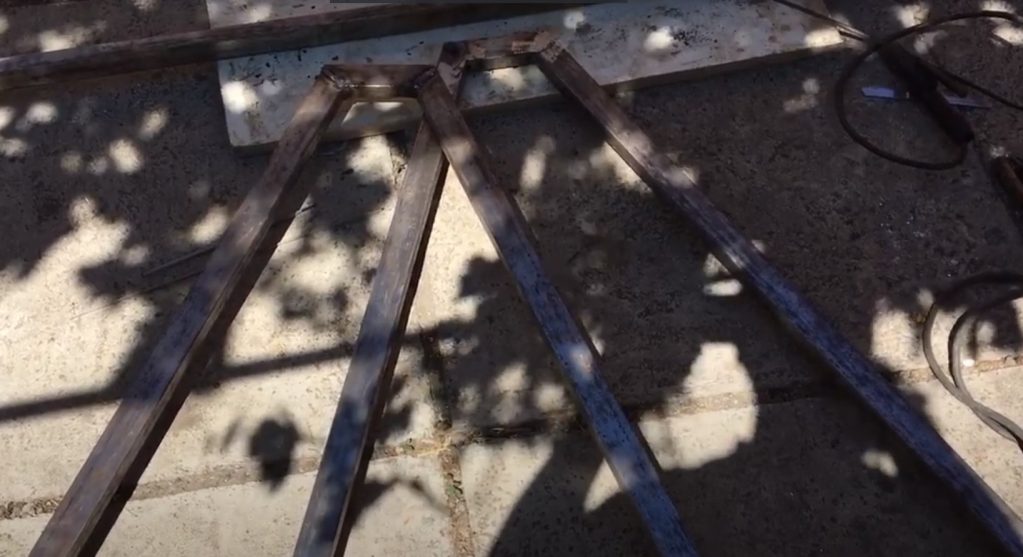

Опорные конструкции

Опорные конструкции

3

изготовление перекладины — заключается в подготовке участков присоединения пар рым-болтов (или одной пары, если качель будет одноместная);

4

сборка опорной конструкции. При соединении надо следить, чтобы рым-болты были ориентированы точно вниз. Это особенно важно, если используется труба круглого сечения;

5

изготовление сиденья. Здесь возможны разные варианты, степень сложности которых зависит от проекта, уровня подготовки и навыков мастера. Если нет опыта или времени, используют готовые стулья из металла, к которым крепят проушины для присоединения подвесов.

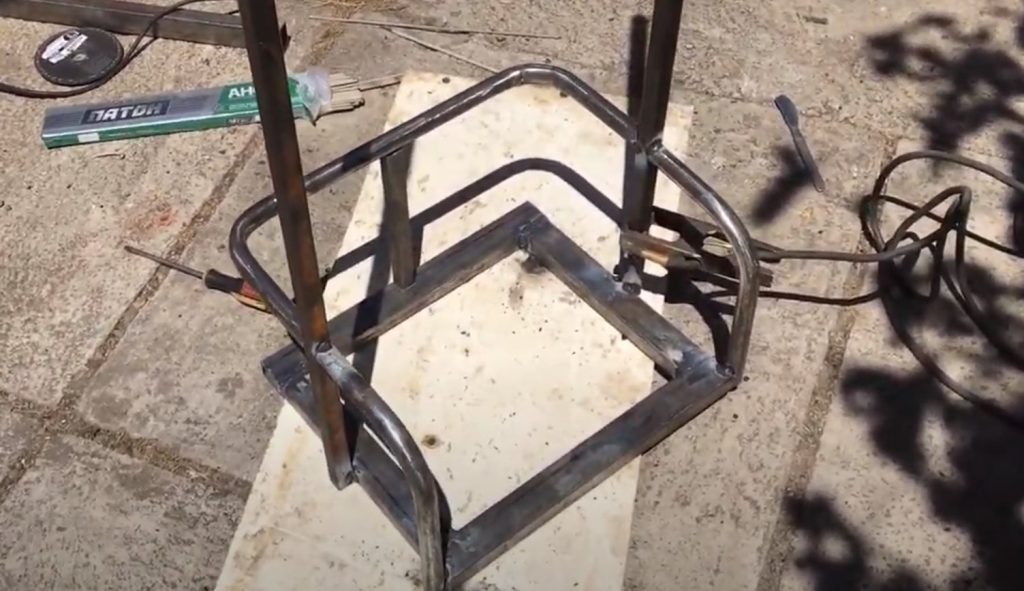

Сиденье

Сиденье

Преимуществом сборки с помощью сварки является возможность соединять детали под любым углом. Однако, некоторые участки потребуют усиления с помощью косынок или дополнительных бобышек. Иногда их приходится устанавливать на уже готовую конструкцию, если во время испытаний появились сомнения в прочности модели.

Читайте также: Строим дом для кошки своими руками. Интересные идеи и пошаговые инструкции: из фанеры, картонных коробок, ткани. Чертежи с размерами (120+ Фото & Видео)

Установка качелей на участке

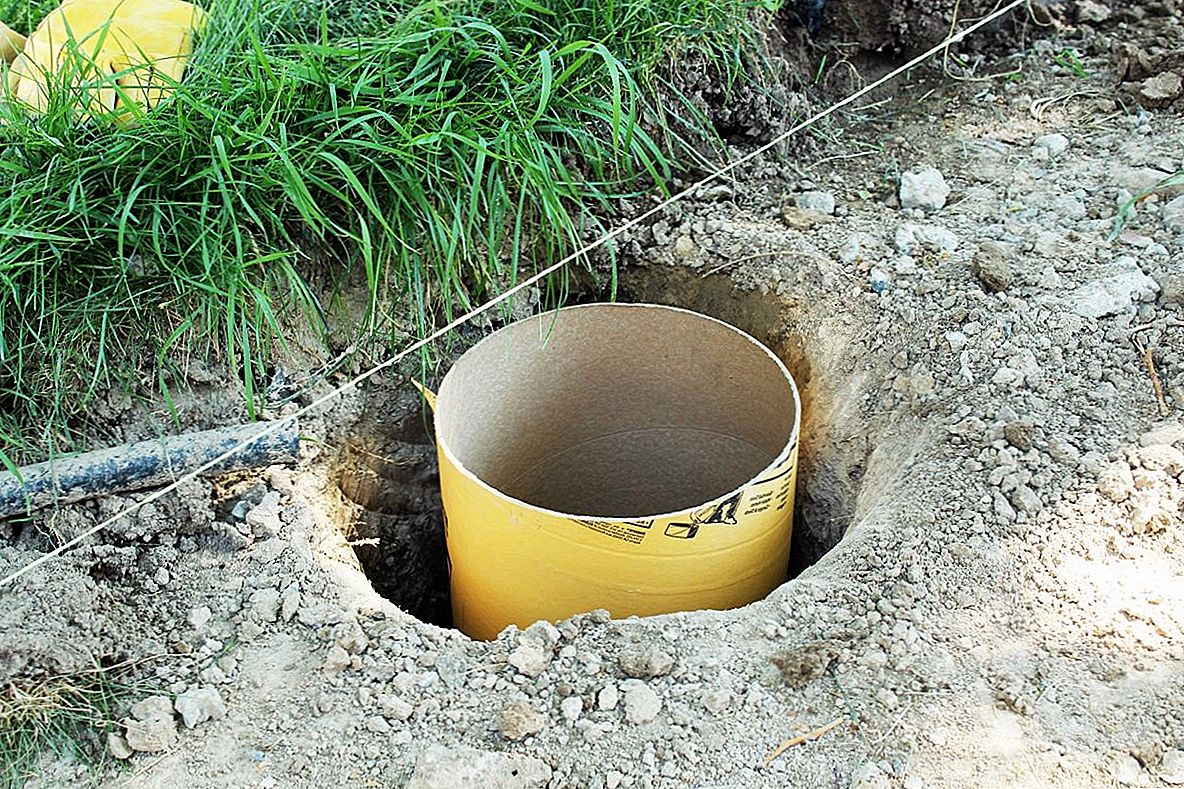

Гнездо опоры

Гнездо опоры

Большинство качелей просто устанавливают на ровную площадку, без жесткого крепления к грунту. Однако, если конструкция велика и появляется риск опрокидывания, приходится крепить ее к заранее забетонированным опорам. Для этого в точках касания нижних элементов к земле делаются углубления примерно 1 м диаметром около 30 см (обычно критерием становится размер штыка лопаты).

Когда углубления готовы, внутрь вставляют гильзу из трубы (можно просто свернуть в рулон 2 слоя рубероида и распределить его внутри гнезда для плотного прилегания к стенкам). После этого устанавливают металлические элементы с резьбой (анкера), которые будут выступать из бетона.

Когда подготовительные процедуры будут завершены, приступают к заливке бетона. Его надо подавать в гнездо одним потоком, делать перерывы не рекомендуется.

Залитые гнезда выдерживают, дожидаясь окончательной кристаллизации материала. Процесс длится около 2 недель, поэтому надо выбрать теплое время года. Когда бетон затвердеет, к выступающим резьбовым элементам крепят опорные детали качелей, используя специально приваренные проушины и гайки с шайбами.

Читайте также: Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

Полезные советы

Во время создания проекта или сборки качелей рекомендуется следовать некоторым советам:

  • большая высота создает опасность опрокидывания, поэтому надо ограничивать размер сооружения;
  • не следует размещать качели, если сиденье в процессе раскачивания оказывается над изгородью, колодцем или другими опасными элементами участка;
  • для мягких элементов сиденья надо сразу подготовить полиэтиленовые чехлы для защиты от атмосферной или дождевой влаги.

Эти несложные советы помогут избежать ошибок и травм, поэтому надо отнестись к ним серьезно. Рекомендуется посмотреть ролики о сборке деревянных и металлических качелей на YOU Tube:

Садовые качели своими руками

Как изготовить качели своими руками: особенности конструкции, пошаговые инструкции (чертежи с размерами) | (100 Фото & Видео)

Качели детские одноместные

Как изготовить качели своими руками: особенности конструкции, пошаговые инструкции (чертежи с размерами) | (100 Фото & Видео)

В сети их много, можно получить вполне исчерпывающее представление о процессе выполнения работ.

Самостоятельное изготовление качелей на участке частного или дачного дома позволит проявить свои творческие возможности, применить имеющиеся навыки владения инструментами. Не обязательно использовать самый сложный проект со множественными декоративными элементами, украшенный ковкой или другими украшениями.

Можно собрать простое сооружение, но оно должно быть прочным и надежным, исключающим возможность травм.
